2016 OPEL KARL Kezelési útmutató (in Hungarian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
168 Autóápolás
Autóápolás
Általános információk
Tartozékok és módosítások . . . 169
A járműtárolása . . . . . . . . . . . . . . 169
Az életciklusuk végéhez ért járművek újrahaszno-
sítása . . . . . . . . . . . . . . . . . . . . . . . 170
A gépkocsi ellenőrzése
Saját kezűleg elvégzettszervizmunkálatok . . . . . . . . . . 170
Motorháztető . . . . . . . . . . . . . . . . . 170
Motorolaj . . . . . . . . . . . . . . . . . . . . . 171
Hűtőfolyadék . . . . . . . . . . . . . . . . . 172
Ablakmosó folyadék . . . . . . . . . . 173
Fékek . . . . . . . . . . . . . . . . . . . . . . . . 173
Fékfolyadék . . . . . . . . . . . . . . . . . . 173
Akkumulátor . . . . . . . . . . . . . . . . . . 174

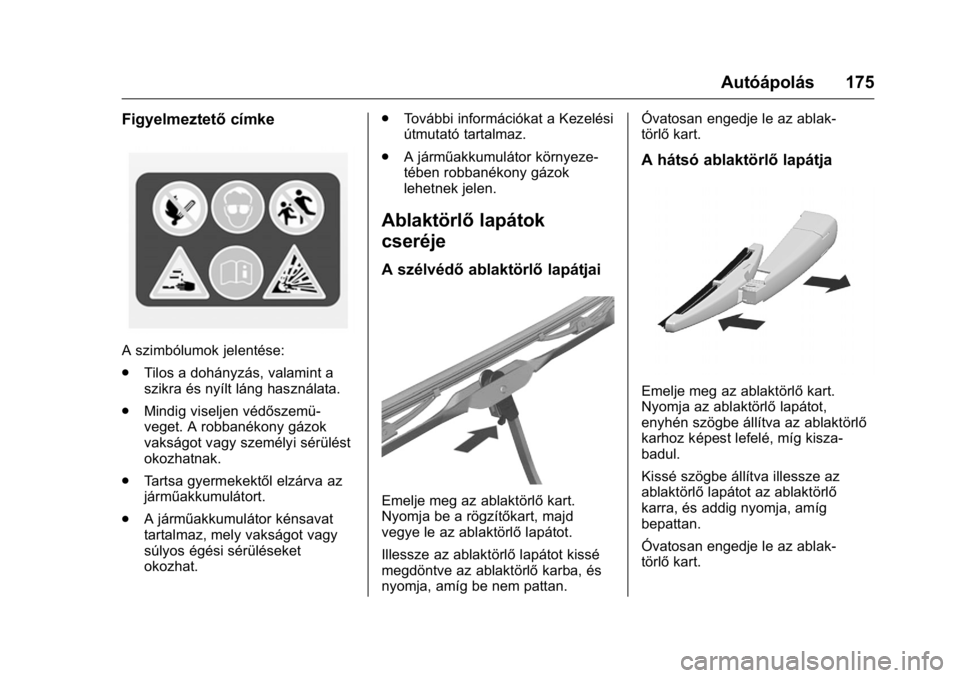

Ablaktörlő lapátok cseréje . . . . 175
Izzócsere
Izzócsere . . . . . . . . . . . . . . . . . . . . . 176
Fényszórók és helyzetjelző
lámpák . . . . . . . . . . . . . . . . . . . . . . 176
Ködlámpa . . . . . . . . . . . . . . . . . . . . 178
Első irányjelző lámpák . . . . . . . . 179
Hátsó lámpák . . . . . . . . . . . . . . . . . 179
Első irányjelző lámpák . . . . . . . . 180 Középsó féklámpa
(CHMSL) . . . . . . . . . . . . . . . . . . . . 181
Rendszámtábla-világítás . . . . . 182
Belső lámpák . . . . . . . . . . . . . . . . . 182
Műszerfal-világítás . . . . . . . . . . . 182
Elektromos rendszer
Biztosítékok . . . . . . . . . . . . . . . . . . 183
A motortéri biztosítékdoboz . . . 184
Műszerfali biztosítékdoboz . . . 186
Szerszámkészlet
Szerszámok . . . . . . . . . . . . . . . . . . 188
Kerekek és gumiabroncsok
Kerekek és gumiabroncsok . . . 188
Téli gumiabroncsok . . . . . . . . . . . 188
Gumiabroncs megjelölések . . . 189
Gumiabroncs-levegő-
nyomás . . . . . . . . . . . . . . . . . . . . . 189
Gumiabroncs nyomásfigyelő rendszer . . . . . . . . . . . . . . . . . . . . 190
Profilmélység . . . . . . . . . . . . . . . . . 194
Dísztárcsák . . . . . . . . . . . . . . . . . . . 195
Hóláncok . . . . . . . . . . . . . . . . . . . . . 195
Gumiabroncs-javító készlet . . . 195
Kerékcsere . . . . . . . . . . . . . . . . . . . 199
Helytakarékos pótkerék . . . . . . 202
Segédindítás
Segédindítás . . . . . . . . . . . . . . . . . 204
A gépkocsi vontatása
A gépkocsi vontatása . . . . . . . . . 205
A gépkocsi ápolása
Külső ápolás . . . . . . . . . . . . . . . . . 206
Belső ápolás . . . . . . . . . . . . . . . . . 208

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Autóápolás 169
Általános információk
Tartozékok és módosí-
tások
Javasoljuk, hogy csak eredeti alkat-
részeket és tartozékokat használjon,
és kifejezetten az Ön gépkocsi
típusához kifejlesztett gyári alkatré-
szeket. Nem tudjuk ezeket a tulaj-
donságokat felmérni és szavatolni
más gyártmányokra vonatkozólag–
még akkor sem, ha azokat az
illetékes hatóságok valamely egyéb
formában engedélyezték.
Ne végezzen semmilyen változta-
tást az elektromos rendszerben,
mint pl. az elektronikus vezérlő-
egység megváltoztatása
(chiptuning).
Figyelem!
Amikor a gépjárművet vonaton
vagy autómentőn szállítják, a
sárvédők sérülhetnek.
A jármű tárolása
Hosszú ideig történő tárolás
Ha a gépkocsit több hónapos időtar-
tamra leállítja:
.
Mossa le és viaszolja a
gépkocsit.
. Ellenőriztesse a védőviaszt a
motortérben és az alvázon.
. Tisztítsa meg és konzerválja a
gumitömítéseket.
. Teljesen töltse fel az üzema-
nyagtartályt.
. Cserélje le a motorolajat.
. Eressze le a szélvédőmosó
tartályt.
. Ellenőrizze a hűtőfolyadék fagy-
és korrózióvédelmét.
. A gumiabroncsok levegőnyo-
mását állítsa be a teljes terhe-
lésnek megfelelő értékre.
. Tárolja a gépkocsit száraz és jó
szellőzésű helyiségben.
Kapcsoljon első vagy hátrame- neti fokozatba. Előzze meg a
gépkocsi elgurulásának lehető-
ségét.
. Ne húzza be a kéziféket.
. Nyissa ki a motorháztetőt, csukja
be az összes ajtót és zárja be a
járművet.
. Kapcsolja le a negatív pólus
saruját a gépkocsi akkumuláto-
ráról. Győződjön meg róla, hogy
egyik rendszer sem működik, pl.
riasztóberendezés.
A gépkocsi ismételt üzembe
helyezése
Amikor a gépkocsit újra üzembe
helyezi:
.Csatlakoztassa a negatív pólus
saruját a gépkocsi akkumuláto-
rára. Aktiválja az elektromos
ablakemelő elektronikáját.
. Ellenőrizze a gumiabroncsok
levegőnyomását.
. Töltse fel a szélvédőmosó-fo-
lyadék tartályt.
. Ellenőrizze a motorolajszintet.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
170 Autóápolás
.Ellenőrizze a hűtőfolyadék
szintjét.
. Szerelje fel a rendszámtáblát.
Az életciklusuk végéhez
ért járművek újrahaszno-
sítása
A gépkocsi újrahasznosító közpon-
tokról és az életciklusuk végéhez ért
gépkocsik újrahasznosításáról inter-
netes honlapunkon tájékozódhat.
Csak jóváhagyással rendelkező
újrahasznosító központra bízza ezt
a munkát.
A gázüzemű gépkocsikat csak erre
felhatalmazott szervizközpontban
szabad újrahasznosítani.
A gépkocsi ellen-
őrzése
Saját kezűleg elvégzett
szervizmunkálatok
{Figyelmeztetés
Csak kikapcsolt gyújtásnál
végezzen ellenőrzéseket a motor-
térben.
A hűtőventilátor még kikapcsolt
gyújtásnál is elindulhat.
{Veszély
A gyújtásrendszer nagyon magas
feszültséggel működik. Ne
érintse meg.
Motorháztető
Nyitás
Húzza meg a kioldókart, majd
engedje vissza eredeti helyzetébe.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Autóápolás 171

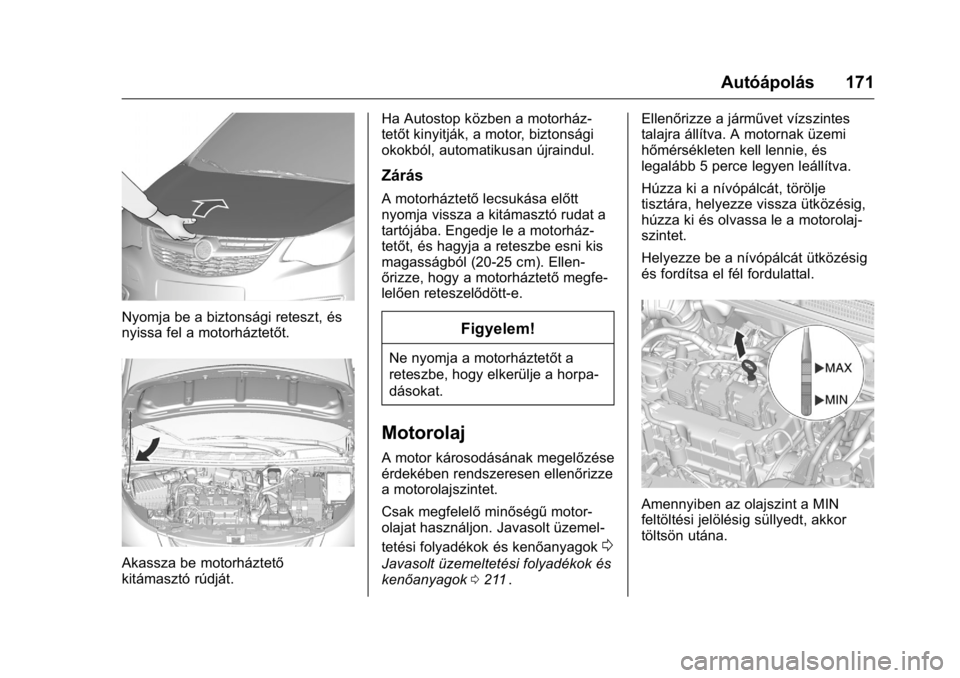

Nyomja be a biztonsági reteszt, és
nyissa fel a motorháztetőt.
Akassza be motorháztető
kitámasztó rúdját.Ha Autostop közben a motorház-
tetőt kinyitják, a motor, biztonsági
okokból, automatikusan újraindul.
Zárás
A motorháztető
lecsukása előtt
nyomja vissza a kitámasztó rudat a
tartójába. Engedje le a motorház-
tetőt, és hagyja a reteszbe esni kis
magasságból (20-25 cm). Ellen-
őrizze, hogy a motorháztető megfe-
lelően reteszelődött-e.
Figyelem!
Ne nyomja a motorháztetőt a
reteszbe, hogy elkerülje a horpa-
dásokat.
Motorolaj
A motor károsodásának megelőzése
érdekében rendszeresen ellenőrizze
a motorolajszintet.
Csak megfelelő minőségűmotor-
olajat használjon. Javasolt üzemel-
tetési folyadékok és kenőanyagok
0
Javasolt üzemeltetési folyadékok és
kenőanyagok 0211ii. Ellenőrizze a járművet vízszintes
talajra állítva. A motornak üzemi
hőmérsékleten kell lennie, és
legalább 5 perce legyen leállítva.
Húzza ki a nívópálcát, törölje
tisztára, helyezze vissza ütközésig,
húzza ki és olvassa le a motorolaj-
szintet.
Helyezze be a nívópálcát ütközésig
és fordítsa el fél fordulattal.
Amennyiben az olajszint a MIN
feltöltési jelölésig süllyedt, akkor
töltsön utána.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
172 Autóápolás
Javasoljuk, hogy használjon
ugyanolyan fokozatú olajat, mint
amilyet a legutóbbi olajcserénél
használtak.
A motorolajszint a szintjelzőpálca
MAX jelénél ne legyen
magasabban.
Figyelem!
A többletmennyiséget le kell
ereszteni vagy ki kell szivattyúzni.
Feltöltési mennyiségek
0Feltöltési
mennyiségek és specifikációk
0 220
ii. Helyezze vissza a kupakot
egyenesen és húzza meg.
Hűtőfolyadék
A hűtőfolyadék -28 °C-ig biztosítja a
fagyás elleni védelmet.
Északi országokban, ahol igen
alacsony lehet a hőmérséklet, a
gyárilag betöltött hűtőfolyadék
-37 °C biztosított fagyás elleni
védelmet.
Figyelem!
Kizárólag jóváhagyott fagyálló
folyadékot használjon.
Hűtőfolyadékszint
Figyelem!
Az alacsony hűtőfolyadékszint
károsíthatja a motort.
A hűtőrendszer hideg állapotában a
hűtőfolyadéknak a jelzővonal fölött
kell lennie.
{Figyelmeztetés
A kiegyenlítő-tartály kupakjának
kinyitása előtt hagyja lehűlni a
motort. Óvatosan nyissa ki a
kupakot, hogy a nyomás lassan
távozhasson.
Feltöltéshez használjon hűtőfo-
lyadék koncentrátum és tiszta
csapvíz 1:1 arányú keverékét. Ha
hűtőfolyadék nem áll rendelkezésre,
használjon tiszta csapvizet.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Autóápolás 173
Helyezze vissza a kupakot és húzza
meg. Ellenőriztesse a hűtőfolyadék-
koncentrációt, és javíttassa ki a
folyadékvesztés okát egy
szervizben.
Ablakmosó folyadék
Tiszta víz és fagyásgátlót tartalmazó
szélvédőmosó folyadék megfelelő
arányú keverékével töltse fel.
Figyelem!
Csak az elegendőfagyásgátló
koncentrációval rendelkező
mosófolyadék biztosít védelmet
alacsony hőmérséklet vagy
hirtelen hőmérséklet-csökkenés
esetén.
Izopropil-alkoholt tartalmazó
mosófolyadék használata károsít-
hatja a külső lámpákat.
Fékek
Ha a fékbetétek elérték a minimális
vastagságot, fékezés közben visító
hang hallatszik.
Tovább folytathatja útját, de a fékbe-
téteket a lehető leghamarabb
cseréltesse ki.
Új fékbetét beszerelése után az első
néhány utazás során ne fékezzen
szükségtelenül túl erősen.
Fékfolyadék
{Figyelmeztetés
A fékfolyadék mérgező és
korrozív hatású. Ügyeljen, hogy
bőrre, szembe, valamint kárpito-
zott és fényezett felületekre ne
kerüljön.
A tartályban a fékfolyadék szint-
jének a MINés a MAX jelzés között
kell lennie.
Ha a folyadék szintje a MINjelölés
alatt van, kérjen segítséget egy
szerviztől.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
174 Autóápolás
Fék- és tengelykapcsoló folyadék.
Javasolt üzemeltetési folyadékok és
kenőanyagok0211
ii
Akkumulátor
A jármű akkumulátora karbantartás-
mentes, feltéve, hogy a vezetési
feltételek lehetővé teszik az
akkumulátor elégséges töltését. A
rövid távú vezetések és a gyakori
motorindítás lemerítheti az akkumu-
látort. Kerülje a szükségtelen elekt-
romos fogyasztók használatát.
Az elemek nem tartoznak a háztar-
tási hulladékhoz. Elhelyezésükről a
megfelelő újrahasznosító gyűjtőhe-
lyeken kell gondoskodni.
Ha 4 hétnél hosszabb ideig nem
használja a gépkocsit, az akkumu-
látor lemerülhet. Kapcsolja le a
negatív pólus saruját a gépkocsi
akkumulátoráról. Győződjön meg róla, hogy az
akkumulátor lekapcsolása vagy
visszacsatlakoztatása előtt a gyújtás
ki legyen kapcsolva.
A járműakkumulátor cseréje
Megjegyzés
Az ebben a fejezetben megadottak
útmutatástól való bármilyen eltérés
a stop-start rendszer időszakos
kikapcsolásához vezethet.
Ha a járműakkumulátort cserélni
kell, akkor győződjön meg arról,
hogy nincsen nyitott szellőzőnyílás
a pozitív pólus közelében. Ha talál-
ható nyitott szellőzőnyílás azon a
területen, le kell zárni vakdugó
segítségével, és a negatív saru
közelében lévő
nyílást kell
megnyitni.
AGM (abszorbeáló üvegszövet)
akkumulátorral ellátott járműveknél
ügyeljen arra, hogy a csereakkumu-
látor is AGM-akkumulátor legyen.
Azt javasoljuk, hogy eredeti Opel
járműakkumulátort használjon. Megjegyzés
Az eredeti Opel akkumulátortól
eltérő
AGM járműakkumulátor
használata a stop-start rendszer
gyengébb teljesítményéhez
vezethet.
Azt javasoljuk, hogy szervizben
cseréltesse ki a járműakkumulátort.
Stop-start rendszer. Stop-start
rendszer 0148
ii
A járműakkumulátor töltése
{Figyelmeztetés
Stop-start rendszerrel ellátott
járművek esetén ellenőrizze, hogy
a használt akkumulátortöltő töltési
teljesítménye nem haladja meg a
14,6 voltot. Ellenkező esetben a
járműakkumulátor károsodhat.
Segédindítás 0204
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Autóápolás 175
Figyelmeztetőcímke
A szimbólumok jelentése:
.
Tilos a dohányzás, valamint a
szikra és nyílt láng használata.
. Mindig viseljen védőszemü-
veget. A robbanékony gázok
vakságot vagy személyi sérülést
okozhatnak.
. Tartsa gyermekektől elzárva az
járműakkumulátort.
. A járműakkumulátor kénsavat
tartalmaz, mely vakságot vagy
súlyos égési sérüléseket
okozhat. .
További információkat a Kezelési
útmutató tartalmaz.
. A járműakkumulátor környeze-
tében robbanékony gázok
lehetnek jelen.
Ablaktörlő lapátok
cseréje
A szélvédő ablaktörlőlapátjai
Emelje meg az ablaktörlő kart.
Nyomja be a rögzítőkart, majd
vegye le az ablaktörlő lapátot.
Illessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan. Óvatosan engedje le az ablak-
törlő
kart.
A hátsó ablaktörlő lapátja
Emelje meg az ablaktörlő kart.
Nyomja az ablaktörlő lapátot,
enyhén szögbe állítva az ablaktörlő
karhoz képest lefelé, míg kisza-
badul.
Kissé szögbe állítva illessze az
ablaktörlő lapátot az ablaktörlő
karra, és addig nyomja, amíg
bepattan.
Óvatosan engedje le az ablak-
törlő kart.
