184 Autóápolás

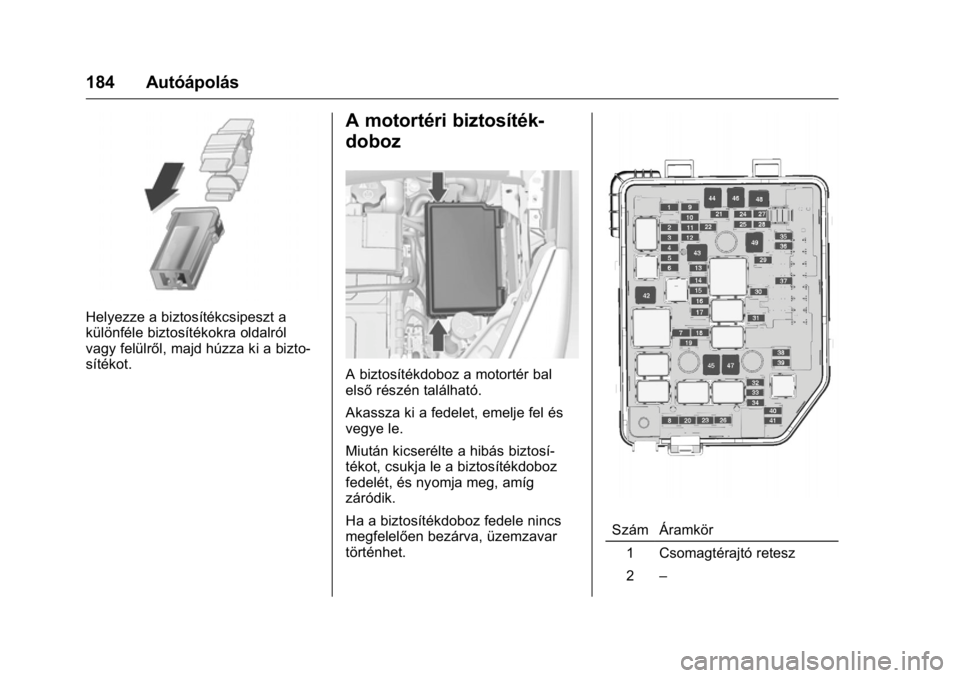

Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról
vagy felülről, majd húzza ki a bizto-
sítékot.
A motortéri biztosíték-
doboz
A biztosítékdoboz a motortér bal
elsőrészén található.
Akassza ki a fedelet, emelje fel és
vegye le.
Miután kicserélte a hibás biztosí-
tékot, csukja le a biztosítékdoboz
fedelét, és nyomja meg, amíg
záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Szám Áramkör
1 Csomagtérajtó retesz
2 –
Page 186 of 235

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Autóápolás 185

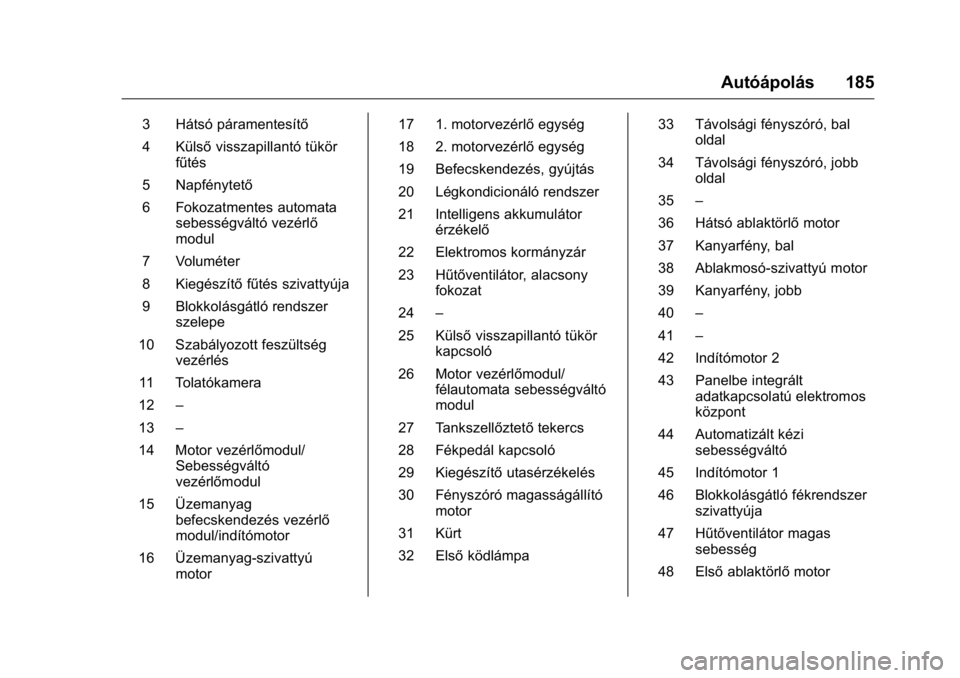

3 Hátsó páramentesítő
4 Külsővisszapillantó tükör
fűtés
5 Napfénytető
6 Fokozatmentes automata sebességváltó vezérlő
modul
7 Voluméter
8 Kiegészítő fűtés szivattyúja
9 Blokkolásgátló rendszer szelepe
10 Szabályozott feszültség vezérlés
11 Tolatókamera
12 –
13 –
14 Motor vezérlőmodul/ Sebességváltó
vezérlőmodul
15 Üzemanyag befecskendezés vezérlő
modul/indítómotor
16 Üzemanyag-szivattyú motor 17 1. motorvezérlő
egység
18 2. motorvezérlő egység
19 Befecskendezés, gyújtás
20 Légkondicionáló rendszer
21 Intelligens akkumulátor érzékelő
22 Elektromos kormányzár
23 Hűtőventilátor, alacsony fokozat
24 –
25 Külső visszapillantó tükör
kapcsoló
26 Motor vezérlőmodul/ félautomata sebességváltó
modul
27 Tankszellőztető tekercs
28 Fékpedál kapcsoló
29 Kiegészítő utasérzékelés
30 Fényszóró magasságállító motor
31 Kürt
32 Első ködlámpa 33 Távolsági fényszóró, bal
oldal
34 Távolsági fényszóró, jobb oldal
35 –
36 Hátsó ablaktörlő motor
37 Kanyarfény, bal
38 Ablakmosó-szivattyú motor
39 Kanyarfény, jobb
40 –
41 –
42 Indítómotor 2
43 Panelbe integrált adatkapcsolatú elektromos
központ
44 Automatizált kézi sebességváltó
45 Indítómotor 1
46 Blokkolásgátló fékrendszer szivattyúja
47 Hűtőventilátor magas sebesség
48 Első ablaktörlőmotor
Page 187 of 235
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
186 Autóápolás
49 Panelbe integráltadatkapcsolatú elektromos
központ szerelvények/
fenntartott tartozék
tápellátás
Műszerfali biztosíték-
doboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban lévő
tárolórekesz mögött található.
Nyissa ki a tárolórekeszt, nyomja
össze a rögzítőfüleket, hajtsa le a
tárolórekeszt és vegye ki.
Szám Áramkör
1 Onstar
2 HVAC modul 3 Műszerfali műszeregység
4 Fokozatmentes automata
sebességváltó vezérlő
modul
5 Rádió
6 1. karosszéria vezérlőmodul (Variomax
stop/start)
7 Oldalsó holtsáv figyelmeztetés/hátsó
parkolássegítő rendszer
8 Adatcsatlakozó
9 Elektromos kormányzár
10 Érzékelő és diagnosztika
modul
11 DC-DC konverter
12 –
13 Elektronikus útdíj gyűjtő rendszer
14 Lineáris tápellátás modul
15 Kulcs nélküli nyitás és indítás
Page 188 of 235

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Autóápolás 187
16 Diszkrét logikai gyújtáskap-csoló (nem Variomax stop/
start)
17 Első ütközés elkerülés
18 Műszerfali műszeregység
19 Tükrözött LED figyelmeztetés kijelző
20 Fényszóró magasságállító kapcsoló
21 Első elektromos
ablakemelő
22 Hátsó elektromos ablakemelő
23 –
24 Féautomata sebességváltó modul
25 Kiegészítő táp kimenet
26 Napfénytető
27 –
28 Karosszéria vezérlőegység 8
29 Karosszéria vezérlőegység 7 30 Karosszéria
vezérlőegység 6
31 Karosszéria vezérlőegység 5
32 Karosszéria vezérlőegység 4
33 Karosszéria vezérlőegység 3
34 2. karosszéria vezérlőmodul (nem
Variomax stop/start)
35 1. karosszéria vezérlőmodul (nem
Variomax stop/start)
36 Diszkrét logikai gyújtáskap- csoló (Variomax stop/start)
37 Kormánykerék kapcsolók háttér-világítása
38 –
39 Logisztika/DC-DC konverter
40 Vezető oldali express
elektromos ablakemelő 41 Befúvó motor
42 Elülső
fűtött ülés
43 HVAC modul
44 Fűtött kormánykerék
45 2. karosszéria vezérlőmodul (Variomax
stop/start)
Page 189 of 235

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
188 Autóápolás
Szerszámkészlet
Szerszámok
Gumiabroncs-javító készlettel
felszerelt gépkocsik
A szerszámok a gumiabroncs-javító
készlettel együtt a csomagtérben, a
padlóborítás alatti rekeszben talál-
hatók.
Pótkerékkel rendelkező
gépkocsik
Az emelőés a gépjármű szerszámai
a csomagtérben találhatók.
Lásd: Gumiabroncs csere 0199
ii.
Lásd: A kompakt pótkerék 0202
ii.
Kerekek és gumiab-
roncsok
Gumiabroncs állapot, kerék
állapot
A járdaszegélyekre lehetőleg lassan
és derékszögben hajtson fel. Ha
éles peremeken hajt át, az károsít-
hatja a gumiabroncsot és a kereket.
Parkoláskor ne szorítsa a gumiab-
roncsokat a járdaszegélyhez.
Rendszeresen vizsgálja meg a
keréktárcsákat, hogy nincs-e rajtuk
sérülés. Sérülés vagy rendellenes
kopás esetén kérjen segítséget egy
márkaszervizben.
Azt javasoljuk, hogy ne cserélje fel
az első kerekeket a hátsó kerek-
ekkel, mert ez hatással lehet a
jármű stabilitására. Mindig használja
a kevésbé kopott gumiabroncsokat
a hátsó tengelyen.
Téli gumiabroncsok
A téli gumiabroncsok 7°C alatti
hőmérséklet esetén növelik a
menetbiztonságot, ezért mindegyik
kerékre fel kell szerelni.
Page 190 of 235

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Autóápolás 189
Helyezze az adott ország előírá-
sainak megfelelősebesség informá-
ciós matricát a vezető látásterébe.
Gumiabroncs megjelö-
lések
Pl.195/65 R 15 91 H
195: gumiabroncs szélesség, mm
65: keresztmetszet arány (gumiab-
roncs magasság / gumiabroncs
szélesség), %
R: szövetbetét típus: Radiál
RF: típus: RunFlat (defekttűrő)
15: keréktárcsa átmérője
hüvelykben
91: teherbírási index, pl. a 91-es
szám 615 kg-nak felel meg
H: sebesség betűkód
Sebességindex:
Q: 160 km/h-ig
S: 180 km/h-ig
T : 190 km/h-ig
H: 210 km/h-ig V
. 240 km/h-ig
W: 270 km/h-ig
Kötött forgásirányú gumiab-
roncsok
A kötött forgásirányú gumiabron-
csokat úgy kell felszerelni, hogy
helyes irányba forogjanak. A helyes
forgásirányt a gumiabroncs oldal-
falán lévő szimbólum (pl. egy nyíl)
mutatja.
Gumiabroncs-levegő-
nyomás
Ellenőrizze a hideg gumiabroncsok
nyomását legalább kéthetente, vagy
bármilyen hosszú út előtt. Ne
felejtse el a pótkereket se. Ez a
gumiabroncs-levegőnyomás ellen-
őrző rendszerrel felszerelt gépko-
csikra is vonatkozik.
Csavarja le a szelepsapkát.
Gumiabroncs-levegőnyomás 0220ii.
A jármű bal oldali ajtókeretén
elhelyezett gumiabroncs információs
címke mutatja az eredeti felszere-
léshez tartozó gumiabroncsokat és
a gumiabroncsokra vonatkozó
levegőnyomást.
A pótkereket mindig a teljes terhe-
léshez megadott nyomásra fújja fel.
Az ECO gumiabroncs levegő-
nyomás segítségével a lehető legki-
sebb üzemanyag-fogyasztás
érhető el.
Nem megfelelő gumiabroncs
levegőnyomás csökkenti a bizton-
ságot, a gépjármű irányíthatóságát,
Page 191 of 235

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
190 Autóápolás
a kényelmet és az üzemanyag-gaz-
daságosságot, és növeli a gumiab-
roncsok kopását.
A gumiabroncs levegőnyomás, a
különbözőopcióktól függően, eltérő.
A helyes gumiabroncs levegőnyo-
máshoz kövesse az alábbi eljárást:
1. Azonosítsa a motor azonosító kódot. Motoradatok 0218
ii.
2. Azonosítsa az adott gumiab- roncsot.
A gumiabroncs-levegőnyomás táblá-
zatok minden lehetséges gumiab-
roncs kombinációt bemutatnak
Gumiabroncs-levegőnyomás 0220
ii.
Az Ön járművéhez jóváhagyott
gumiabroncsok vonatkozásában
lásd a járműhöz mellékelt EGK
Megfelelőségi tanúsítványt vagy
egyéb nemzeti regisztrációs
dokumentumokat.
A gumiabroncs nyomás megfelelő
beállításáért a vezető felelős.
{Figyelmeztetés
Ha a nyomás túl alacsony, az a
gumiabroncs jelentős felmelege-
dését és belsőkárosodását
eredményezheti, ami menet
leváláshoz vagy nagy sebes-
ségnél akár a defekthez is
vezethet.
Ha gumiabroncs-levegőnyomás
ellenőrző rendszerrel felszerelt
gépkocsin kell a levegőnyomást
csökkenteni vagy növelni, kapcsolja
ki a gyújtást.
A gumiabroncsnyomás beállítása
után kapcsolja be a gyújtást, és
válassza ki megfelelő beállítást a
gumiabroncs-terhelés oldalon a
vezetői információs központban,
Vezető információs központ (DIC)
0 75
ii.
Hőmérséklettől való függés
A gumiabroncs levegőnyomás függ
a gumiabroncs hőmérsékletétől.
Vezetés közben a gumiabroncs
hőmérséklete és a levegőnyomás
növekszik. A gumiabroncs informá- ciós táblán és gumiabroncs nyomás
táblázatban szereplő
gumiabroncs
nyomás értékek hideg gumiabron-
csokra vonatkoznak, ami 20 °C-ot
jelent.
A nyomás 10 °-os hőmérséklet
emelkedés esetén kb. 10 kPa-lal
növekszik. Meleg gumiabroncsok
ellenőrzésekor ezt vegye figye-
lembe.
A vezető információs kijelzőn
megjelenített gumiabroncs nyomás
érték a valós gumiabroncs nyomást
mutatja. A lehűlt gumiabroncs
kisebb értéket fog mutatni, ami nem
jelent levegőszivárgást.
Gumiabroncs nyomásfi-
gyelő rendszer
A gumiabroncs-levegőnyomás ellen-
őrzőrendszer (TPMS) egy adott
sebesség fölött percenként ellenőrzi
mind a négy kerék levegőnyomását.
Page 192 of 235

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Autóápolás 191
Figyelem!
A gumiabroncs-levegőnyomás
ellenőrzőrendszer csak az
alacsony gumiabroncsnyomásra
figyelmeztet, és nem helyettesíti a
járművezető által elvégzendő
rendszeres gumiabroncs-karban-
tartást.

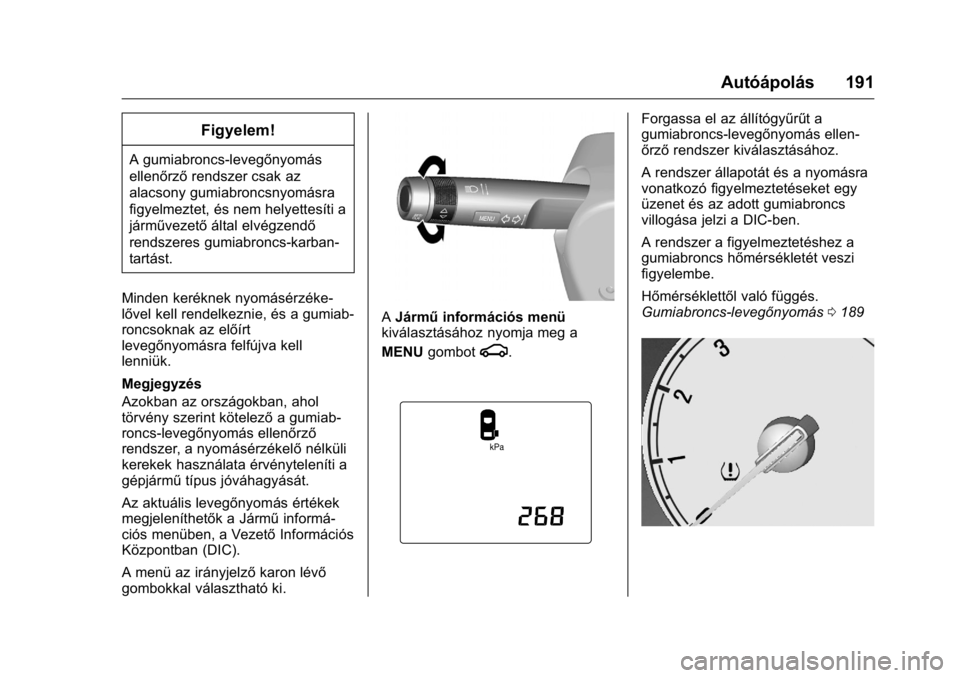

Minden keréknek nyomásérzéke-
lővel kell rendelkeznie, és a gumiab-
roncsoknak az előírt
levegőnyomásra felfújva kell
lenniük.
Megjegyzés
Azokban az országokban, ahol
törvény szerint kötelező a gumiab-
roncs-levegőnyomás ellenőrző
rendszer, a nyomásérzékelő nélküli
kerekek használata érvényteleníti a
gépjármű típus jóváhagyását.
Az aktuális levegőnyomás értékek
megjeleníthetők a Jármű informá-
ciós menüben, a Vezető Információs
Központban (DIC).
A menü az irányjelző karon lévő
gombokkal választható ki.
A Jármű információs menü
kiválasztásához nyomja meg a
MENU gombot
g.
Forgassa el az állítógyűrűt a
gumiabroncs-levegőnyomás ellen-
őrzőrendszer kiválasztásához.
A rendszer állapotát és a nyomásra
vonatkozó figyelmeztetéseket egy
üzenet és az adott gumiabroncs
villogása jelzi a DIC-ben.
A rendszer a figyelmeztetéshez a
gumiabroncs hőmérsékletét veszi
figyelembe.
Hőmérséklettől való függés.
Gumiabroncs-levegőnyomás 0189
ii
