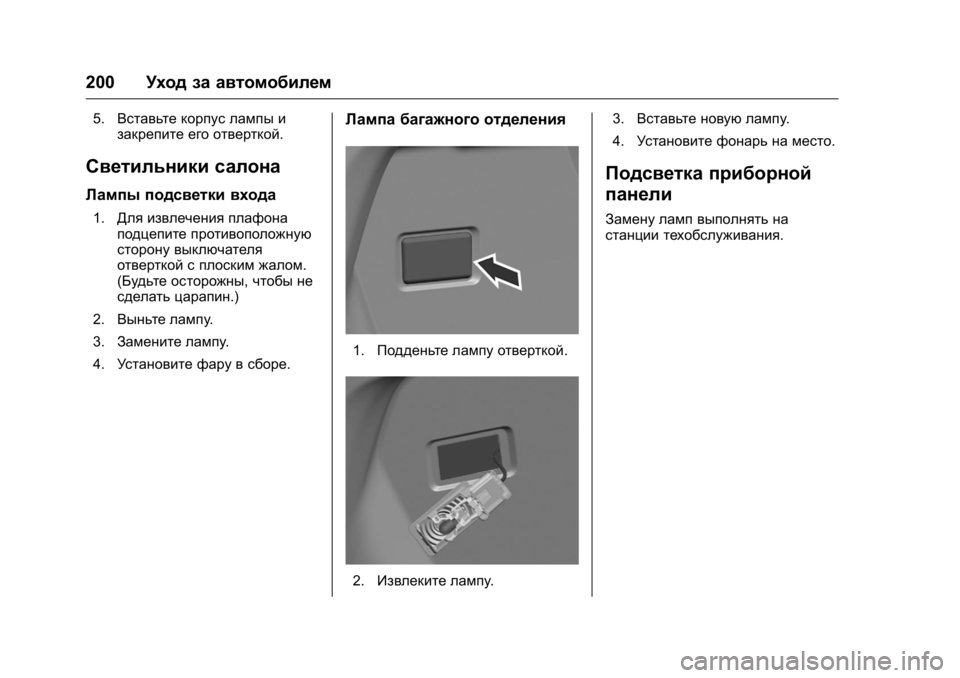

200Уход за автомобилем
5.Вставьте корпус лампы и
закрепите его отверткой.
Светильники салона
Лампы подсветки входа
1.Для извлечения плафона
подцепите противоположную
сторону выключателя
отверткой с плоским жалом.
(Будьте осторожны, чтобы не
сделать царапин.)
2. Выньте лампу .
3. Замените лампу .
4. Установите фару в сборе.
Лампа багажного отделения
1.Подденьте лампу отверткой .
2.Извлеките лампу . 3.
Вставьте новую лампу .
4. Установите фонарь на место.
Подсветка приборной
панели
Замену ламп выполнять на
станции техобслуживания.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15

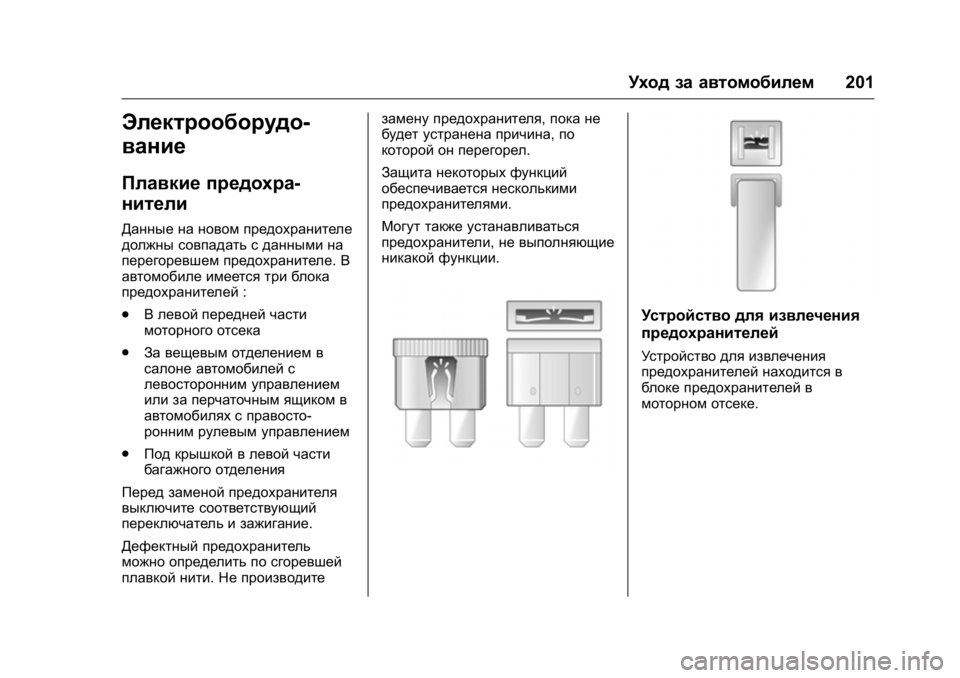

Уход за автомобилем201
Электрооборудо-
вание
Плавкие предохра-
нители
Данные на новом предохранителе
должны совпадать с данными на
перегоревшем предохранителе. В
автомобиле имеется три блока
предохранителей :
. В левой передней части
моторного отсека
. За вещевым отделением в
салоне автомобилей с
левосторонним управлением
или за перчаточным ящиком в
автомобилях с правосто-
ронним рулевым управлением
. Под крышкой в левой части
багажного отделения
Перед заменой предохранителя
выключите соответствующий
переключатель и зажигание.
Дефектный предохранитель
можно определить по сгоревшей
плавкой нити. Не производите замену предохранителя,
пока не
будет устранена причина, по
которой он перегорел.
Защита некоторых функций
обеспечивается несколькими
предохранителями.
Могут также устанавливаться
предохранители, не выполняющие
никакой функции.
Устройство для извлечения
предохранителей
Устройство для извлечения
предохранителей находится в
блоке предохранителей в
моторном отсеке.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15

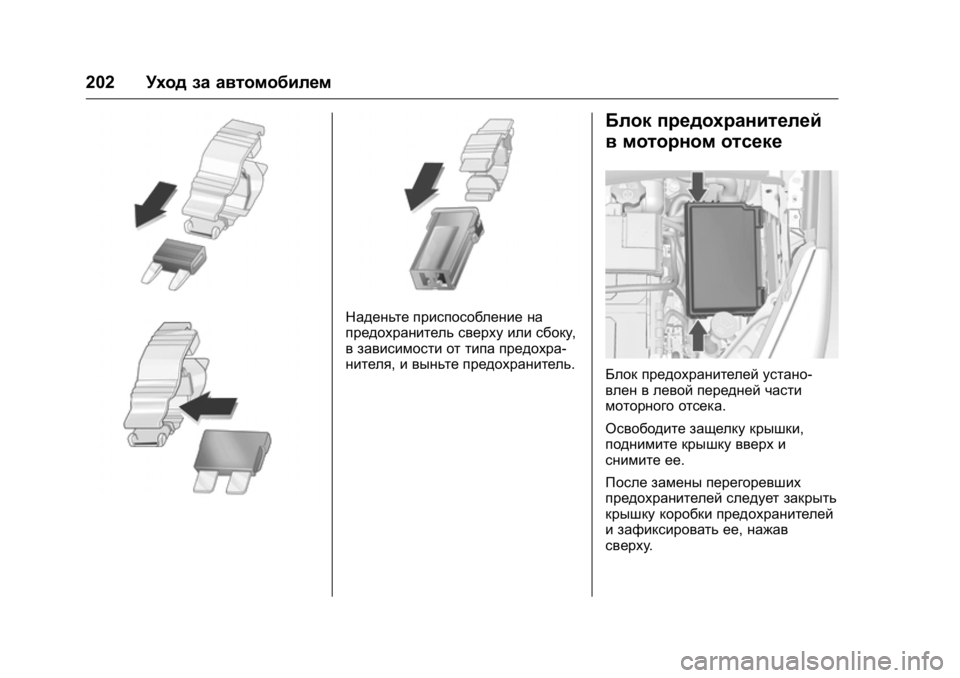

202Уход за автомобилем
Наденьте приспособление на
предохранитель сверху или сбоку ,
в зависимости от типа предохра-
нителя, и выньте предохранитель.
Блок предохранителей
в моторном отсеке
Блок предохранителей устано-
влен в левой передней части
моторного отсека.
Освободите защелку крышки,
поднимите крышку вверх и
снимите ее.
После замены перегоревших
предохранителей следует закрыть
крышку коробки предохранителей
и зафиксировать ее, нажав
сверху .

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15

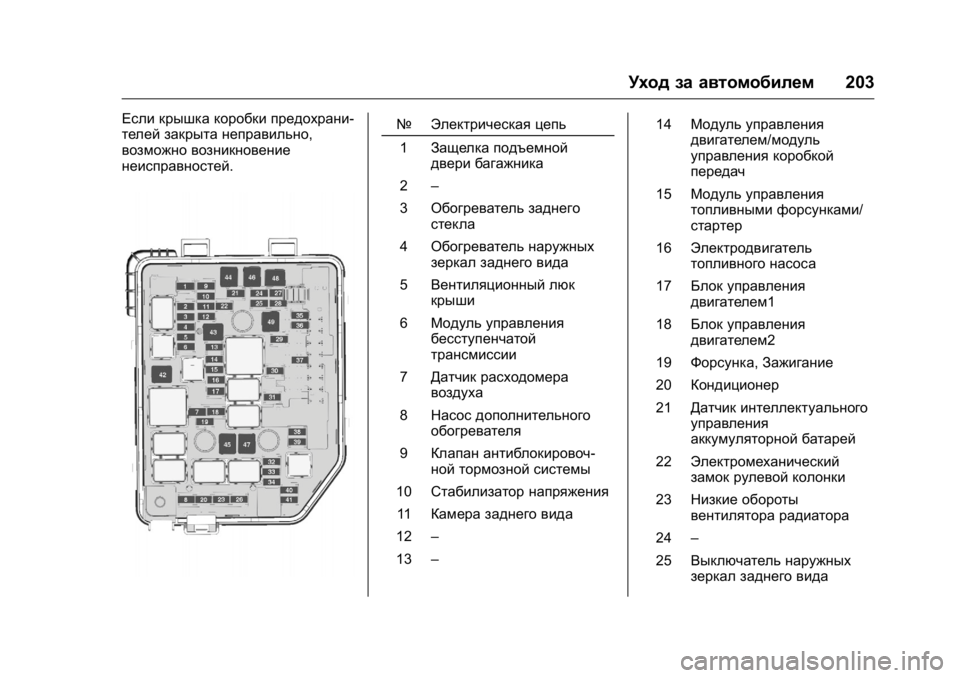

Уход за автомобилем203
Если крышка коробки предохрани-
телей закрыта неправильно,
возможно возникновение
неисправностей.№Электрическая цепь
1 Защелка подъемной
двери багажника
2 –
3 Обогреватель заднего
стекла
4 Обогреватель наружных
зеркал заднего вида
5 Вентиляционный люк
крыши
6 Модуль управления
бесступенчатой
трансмиссии
7 Датчик расходомера
воздуха
8 Насос дополнительного
обогревателя
9 Клапан антиблокировоч-
ной тормозной системы
10 Стабилизатор напряжения
11 Камера заднего вида
12 –
13 – 14
Модуль управления
двигателем/модуль
управления коробкой
передач
15 Модуль управления
топливными форсунками/
стартер
16 Электродвигатель
топливного насоса
17 Блок управления
двигателем1
18 Блок управления
двигателем2
19 Форсунка, Зажигание
20 Кондиционер
21 Датчик интеллектуального
управления
аккумуляторной батарей
22 Электромеханический
замок рулевой колонки
23 Низкие обороты
вентилятора радиатора
24 –
25 Выключатель наружных
зеркал заднего вида

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15

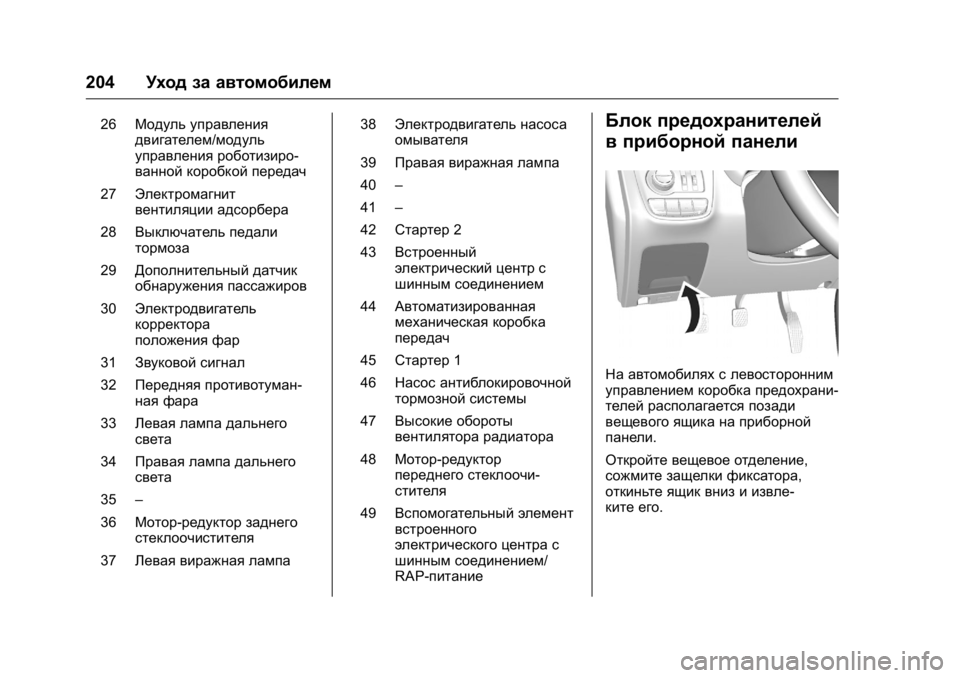

204Уход за автомобилем
26Модуль управления
двигателем/модуль
управления роботизиро-
ванной коробкой передач
27 Электромагнит
вентиляции адсорбера
28 Выключатель педали
тормоза
29 Дополнительный датчик
обнаружения пассажиров
30 Электродвигатель
корректора
положения фар
31 Звуковой сигнал
32 Передняя противотуман-
ная фара
33 Левая лампа дальнего
света
34 Правая лампа дальнего
света
35 –
36 Мотор-редуктор заднего
стеклоочистителя
37 Левая виражная лампа 38
Электродвигатель насоса
омывателя
39 Правая виражная лампа
40 –
41 –
42 Стартер 2
43 Встроенный
электрический центр с
шинным соединением
44 Автоматизированная
механическая коробка
передач
45 Стартер 1
46 Насос антиблокировочной
тормозной системы
47 Высокие обороты
вентилятора радиатора
48 Мотор-редуктор
переднего стеклоочи-
стителя
49 Вспомогательный элемент
встроенного
электрического центра с
шинным соединением/
RAP-питаниеБлок предохранителей
в приборной панели
На автомобилях с левосторонним
управлением коробка предохрани-
телей располагается позади
вещевого ящика на приборной
панели.
Откройте вещевое отделение,
сожмите защелки фиксатора,
откиньте ящик вниз и извле-
ките его.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Уход за автомобилем205
№Электрическая цепь
1 OnStar
2 Модуль HVAC 3
Комбинация приборов
4 Модуль управления
бесступенчатой
трансмиссии
5 Радиоприемник
6 Модуль управления
кузовными системами 1
(CVT Stop & Start)
7 Оповещение об объектах
в боковой мертвой зоне/
система помощи при
парковке сзади
8 Диагностическая колодка
9 Электромеханический
замок рулевой колонки
10 Модуль датчиков и
диагностики
11 Преобразователь
постоянного тока
12 –
13 Электронная система
сбора дорожной пошлины
14 Модуль линейного
питания 15
Система Passive entry &
Passive start
16 Замок зажигания с
дискретной логикой (за
исключением CVT
stop&start)
17 Система предотвращения
фронтального
столкновения
18 Комбинация приборов
19 Рефлективный
светодиодный дисплей
тревожной сигнализации
20 Выключатель
корректировки
положения фар
21 Передний электрический
стеклоподъемник
22 Задний электрический
стеклоподъемник
23 –
24 Модуль роботизированной
коробки передач
25 Вспомогательная розетка
питания

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
206Уход за автомобилем
26Вентиляционный люк
крыши
27 –
28 Блок управления
кузовным
оборудованием 8
29 Блок управления
кузовным
оборудованием 7
30 Блок управления
кузовным
оборудованием 6
31 Блок управления
кузовным
оборудованием 5
32 Блок управления
кузовным
оборудованием 4
33 Блок управления
кузовным
оборудованием 3
34 Модуль управления
кузовными системами 2
(за исключением CVT
Stop & Start) 35
Модуль управления
кузовными системами 1
(за исключением CVT
Stop & Start)
36 Замок зажигания с
дискретной логикой (CVT
stop&start)
37 Подсветка органов
управления на рулевом
колесе
38 –
39 Логика/преобразователь
постоянного тока
40 Скоростной электропод-
ъемник стекла в двери
водителя
41 Электродвигатель
вентилятора
42 Переднее подогреваемое
сиденье
43 Модуль HVAC
44 Рулевое колесо с
подогревом
45 Модуль управления
кузовными системами 2
(CVT Stop & Start)Автомобильные
инструменты
Инструмент
Автомобили с шиноре-
монтным комплектом
Инструменты расположены в
отсеке под крышкой пола багаж-
ного отделения вместе с шиноре-
монтным комплектом

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15

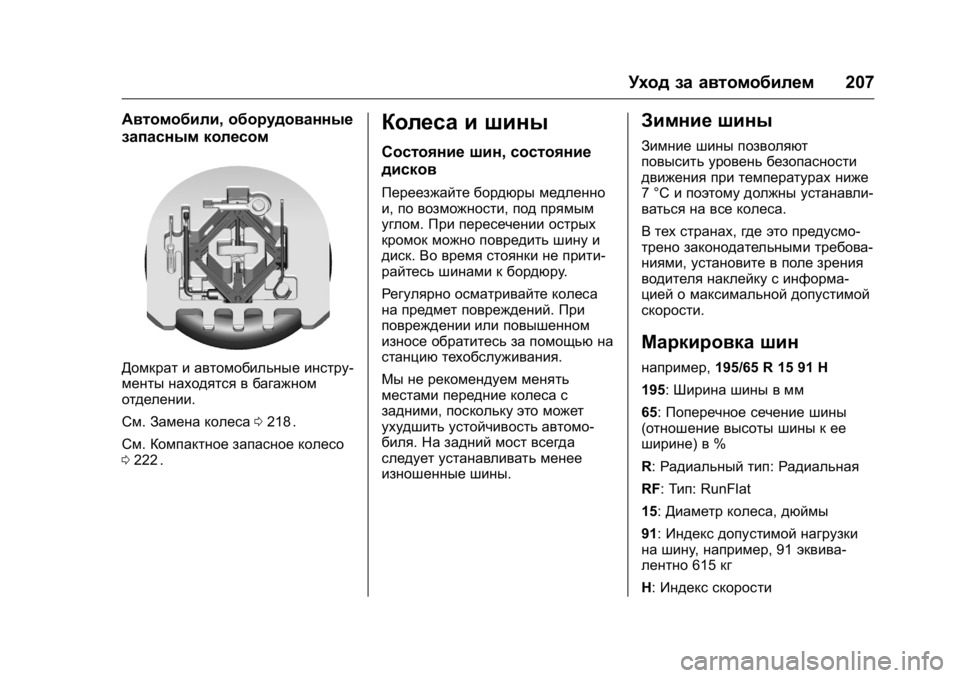

Уход за автомобилем207
Автомобили,оборудованные
запасным колесом
Домкрат и автомобильные инстру-
менты находятся в багажном
отделении.
См. Замена колеса 0218
ii.
См. Компактное запасное колесо
0 222
ii.
Колеса и шины
Состояние шин, состояние
дисков
Переезжайте бордюры медленно
и, по возможности, под прямым
углом. При пересечении острых
кромок можно повредить шину и
диск. Во время стоянки не прити-
райтесь шинами к бордюру .
Регулярно осматривайте колеса
на предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.
Мы не рекомендуем менять
местами передние колеса с
задними, поскольку это может
ухудшить устойчивость автомо-
биля. На задний мост всегда
следует устанавливать менее
изношенные шины.
Зимние шины
Зимние шины позволяют
повысить уровень безопасности
движения при температурах ниже
7 °C и поэтому должны устанавли-
ваться на все колеса.
В тех странах, где это предусмо-
трено законодательными требова-
ниями, установите в поле зрения
водителя наклейку с информа-
цией о максимальной допустимой
скорости.
Маркировка шин
например, 195/65 R 15 91 H
195: Ширина шины в мм
65: Поперечное сечение шины
(отношение высоты шины к ее
ширине) в%
R: Радиальный тип: Радиальная
RF: Тип: RunFlat
15: Диаметр колеса, дюймы
91: Индекс допустимой нагрузки
на шину ,например, 91 эквива-
лентно 615кг
H: Индекс скорости
