168Вождение и управление автомобилем

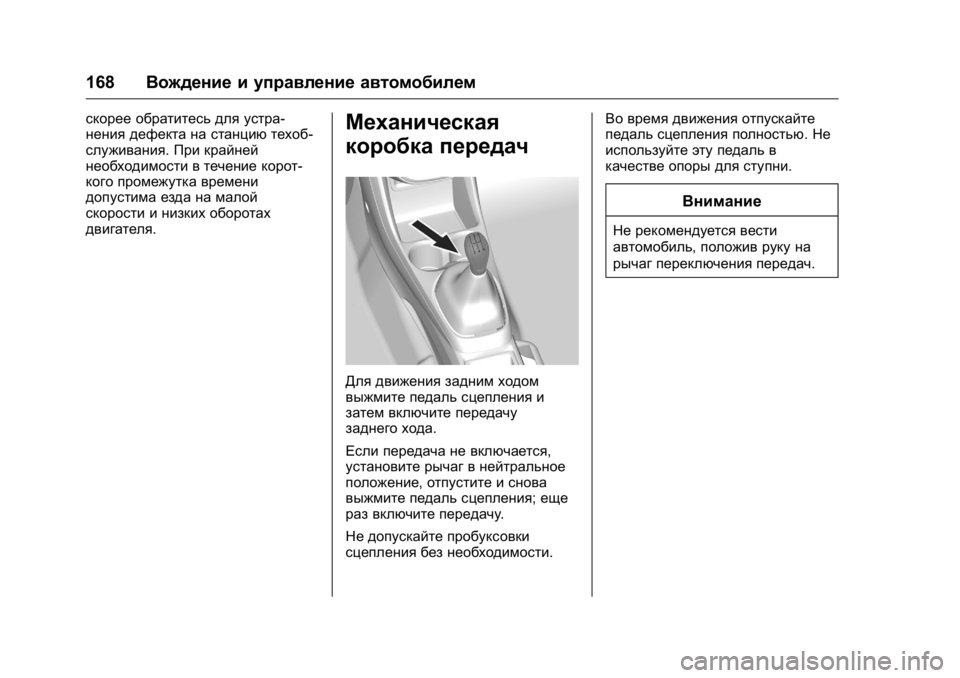

скорее обратитесь для устра-
нения дефекта на станцию техоб-
служивания. При крайней
необходимости в течение корот-
кого промежутка времени
допустима езда на малой
скорости и низких оборотах
двигателя.Механическая
коробка передач
Для движения задним ходом
выжмите педаль сцепления и
затем включите передачу
заднего хода.
Если передача не включается,
установите рычаг в нейтральное
положение ,отпустите и снова
выжмите педаль сцепления; еще
раз включите передачу .
Не допускайте пробуксовки
сцепления без необходимости. Во время движения отпускайте
педаль сцепления полностью.
Не
используйте эту педаль в
качестве опоры для ступни.
Внимание
Не рекомендуется вести
автомобиль, положив руку на
рычаг переключения передач.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Вождение и управление автомобилем169
Тормозные
механизмы
Тормозная система включает в
себя два независимых контура.
Если контур тормозной системы
выйдет из строя,автомобиль
по-прежнему можно затормозить,
используя другой контур. Однако
эффект торможения достигается
только при резком нажатии
педали тормоза. Для этого
необходимо значительно больше
усилия. Тормозной путь увеличен.
Прежде чем продолжать поездку ,
обратитесь за помощью на
станцию технического обслужи-
вания.
Когда двигатель не работает ,
поддержка усилителя тормозов
исчезает после одного или двух
нажатий педали тормоза.
Эффективность торможения не
снизится ,но для торможения
понадобится гораздо большее
усилие. Особенно важно иметь
это в виду во время буксировки. Индикатор
$.
Сигнализатор
тормозной системы и сцепления
0 79
ii
Антиблокировочная
тормозная
система (ABS)
Антиблокировочная тормозная
система(АБС)предотвращает
блокирование колес.
ABS начинает управлять тормоз-
ными механизмами, как только
колесо проявит тенденцию к
блокировке. Автомобиль продол-
жает оставаться управляемым
даже при очень резком тормо-
жении.
Вмешательство системы АБС в
управление заметно по импульсу ,
ощущаемому на педали тормоза,
и характерному звуку ,издавае-
мому в процессе регулирования.
Для оптимальной эффективности
торможения педаль тормоза
должна быть полностью нажата,
даже несмотря на ее пульсацию.
Не уменьшайте давление на
педаль. После включения зажигания
система начнет самодиагностику
,
которая может сопровождаться
характерными шумами.
Индикатор
!. Контрольная
лампа антиблокировочной
тормозной системы (ABS)079
ii
Адаптивная система
стоп-сигналов
При экстренном торможении все
три фонаря стоп-сигнала мигают ,
пока работает ABS.
Неисправность
{Предупреждение
При неисправности ABSколеса
могут заблокироваться при
более резком, чем обычно
торможении. Преимущества
ABS при этом становятся
недоступны. При резком тормо-
жении автомобиль может
потерять управляемость и
свернуть в сторону .

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
170Вождение и управление автомобилем
Устраните причину неисправности
на станции техобслуживания.
Стояночный тормоз
{Предупреждение
Не нажимая кнопку фиксатора,
сильно затяните стояночный
тормоз. На спуске или подъеме
стояночный тормоз следует
затягивать с максимальным
усилием.
(продолжение)
Предупреждение(продолжение)
Для того чтобы отключить
стояночный тормоз, слегка
приподнимите рычаг ,нажмите
на кнопку фиксатора и полно-
стью опустите рычаг .
Для уменьшения усилия,
необходимого для включения
стояночного тормоза, одновре-
менно с его затяжкой нажмите
педаль тормоза.
См. Сигнализатор тормозной
системы и сцепления 079
ii.
Система облегчения
экстренного торможения
При быстром и сильном нажатии
на педаль тормоза осуществл-
яется автоматическое торможение
с максимальным тормозным
усилием (максимальное тормо-
жение). Продолжайте постоянно нажимать
на педаль тормоза,
пока
требуется полное торможение.
Максимальное тормозное усилие
автоматически уменьшается при
отпускании педали тормоза.
Система облегчения
начала движения на
подъеме (HSA)
Система не позволяет автомо-
билю откатываться назад при
трогании на уклоне.
Если автомобиль находится на
уклоне,при отпускании педали
тормоза растормаживание колес
произойдет с задержкой в две
секунды.
Тормозная система деактиви-
руется автоматически, как только
автомобиль начинает ускоряться .
В режиме Autostopсистема облег-
чения начала движения на
подъеме не работает .

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Вождение и управление автомобилем171
Система регули-
ровки жесткости
подвески
Система контроля
тягового усилия(TCS)
Система контроля тягового усилия
(TC) -это компонент электронной
системы динамической стабили-
зации.
Система TCпри необходимости
повышает устойчивость автомо-
биля во время движения незави-
симо от типа дорожного покрытия
и сцепления шин, предотвращая
пробуксовку ведущих колес .
Как только система зарегистри-
рует пробуксовку ,мощность
двигателя снижается и колесо,
буксующее сильнее других,
подтормаживается индиви-
дуально. Это существенно
повышает устойчивость автомо-
биля на скользких дорожных
покрытиях. Система контроля тягового усилия
готова к работе,
как только
погаснет индикатор
G.
В момент активной работы
системы индикатор
Gмигает .
{Предупреждение
Эта система активной безопас-
ности не дает водителю прав на
рискованный стиль вождения.
Скорость движения должна
соответствовать дорожным
условиям.
Индикатор
G. Сигнализатор
электронной системы динамиче-
ской стабилизации (ESC)080
ii
Отключение
Если пробуксовка ведущих колес
необходима, систему ТС можно
отключить: Кратковременно
нажмите
G.
Светится индикатор
i.
Чтобы снова включить систему
TC, нажмите
Gеще раз.
Кроме того, система контроля
тягового усилия снова включится
при следующем включении
зажигания.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
172Вождение и управление автомобилем
Неисправность
В случае возникновения сбоя в
работе системы сигнализатор
i
загорается постоянным светом, а
на дисплее информационного
центра водителя отображается
соответствующее предупреди-
тельное сообщение или код .
Система не работает .
Устраните причину неисправности
на станции техобслуживания.
Система стабили-
зации (ESC)
Электронная система динамиче-
ской стабилизации (ESC)
улучшает курсовую устойчивость
автомобиля независимо от типа
дорожного покрытия или
сцепления шин. Кроме того,она
предотвращает пробуксовку
ведущих колес .
Как только автомобиль начинает
заносить (недостаточная или
избыточная управляемость),
эффективная мощность двигателя
снижается и колеса начинают
тормозиться по отдельности. Этосущественно повышает устойчи-
вость автомобиля на скользких
дорожных покрытиях.
Система
ESCвключается, когда
гаснет индикатор
d.
Пока ESCактивна, мигает
индикатор
d.
{Предупреждение
Эта система активной безопас-
ности не дает водителю прав на
рискованный стиль вождения.
Скорость движения должна
соответствовать дорожным
условиям.
Индикатор
G 0Сигнализатор
электронной системы динамиче-
ской стабилизации (ESC)080
ii.
Отключение
Если требуются особенно
высокие тягово- динамические
характеристики автомобиля,
систему ESCможно отключить :
Удерживайте нажатой
dв течение
прим. 5 секунд.
Светится индикатор
g.
Чтобы снова включить систему
ESC, нажмите
dеще раз. Если
перед этим вы отключили систему
контроля тягового усилия, при
повторном нажатии клавиши

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Вождение и управление автомобилем173
включатся и система динамиче-
ской стабилизации,и система
контроля тягового усилия.
Система ESCтакже включается
после очередного включения
зажигания.
Неисправность
В случае возникновения сбоя в
работе системы сигнализатор
g
загорается постоянным светом, а
на дисплее информационного
центра водителя отображается
соответствующее предупреди-
тельное сообщение или код .
Система не работает .
Устраните причину неисправности
на станции техобслуживания.
Городской режим
В городском режиме усилитель
рулевого управления обеспечи-
вает дополнительное усиление на
низких скоростях, например,в
плотном городском потоке или на
парковке. Увеличивается
усиление рулевого управления
для удобства управления автомо-
билем. Включение
Нажмите на
“CITY”при
работающем двигателе. Система
работает на скоростях от ноля до
60 км/ч и при движении на задней
передаче. При превышении
указанной скорости система
автоматически переключается в
обычный режим .Если городской
режим активирован, он
включается автоматически при
скорости ниже 60км/ч.
В кнопке Городской режим
загорится светодиод, показывая,
что система активна. Отключение
Нажмите на
CITY:Светодиод в
кнопке гаснет .
Городской режим выключается
при каждом пуске двигателя.
Перегрузка
Если усилитель рулевого
управления в городском режиме
подвергается повышенной
нагрузке, например во время
длительного маневрирования в
процессе парковки или при
движении в плотном потоке,
система отключается для предот-
вращения перегрева. Рулевое
управление продолжает работать
в обычном режиме до тех пор,
пока городской режим снова не
включится автоматически.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
174Вождение и управление автомобилем
Неисправность
В случае возникновения сбоя в
работе системы загорается
mи
на дисплей информационного
центра водителя выводится
информационное сообщение.
Информационные сообщения
0
Сообщения автомобиля 089ii.
Система обнару-
жения объектов
Система облегчения
парковки (система
помощи при парковке
сзади)
{Предупреждение
Вся ответственность за любые
маневры при постановке на
стоянку лежит на водителе.
При движении задним ходом с
использованием системы
помощи при парковке задним
ходом внимательно контроли -
руйте окружающую обстановку .Система облегчения парковки
задним ходом облегчает поста-
новку автомобиля на стоянку,
измеряя расстояние между
автомобилем и находящимися
сзади препятствиями. Система
предупреждает водителя об
обнаруженных препятствиях
звуковыми сигналами и индика-
цией на дисплее.
В состав системы входят три
ультразвуковых датчика, установ-
ленных в заднем бампере.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Вождение и управление автомобилем175
Примечание
Работоспособность системы
может быть нарушена в случае
установки посторонних деталей в
рабочей области датчиков.
Включение
Система включается автомати-
чески при включении задней
передачи.Появление препятствий
обозначается звуковыми
сигналами.
По мере приближения автомобиля
к препятствиям частота повто-
рения звуковых сигналов увеличи-
вается. Если расстояние
сокращается менее чем до 40см,
сигнал звучит непрерывно.
{Предупреждение
При определенных условиях
помешать обнаружению препят-
ствия могут поверхности
предметов или одежды с
различным отражением звука, а
также внешние источники шума.
Особое внимание следует
(продолжение)
Предупреждение(продолжение)
обращать на низко располо-
женные препятствия, которые
могут повредить нижнюю часть
бампера.
Отключение
Система автоматически отклю-
чается после того, как задняя
передача будет выключена.
Система может не распознавать
препятствия, если автомобиль
движется со скоростью больше 10
км/ч.
Неисправность
В случае неисправности в
системе загорается
X.
Кроме того, если система
временно не функциональна,
например в результате налипания
снега на датчики, загорается
индикатор
X.
Внимание
Система может работать менее
эффективно из-за образования
на датчиках наледи или
налипания снега.
Эффективность работы
системы облегчения парковки
может быть снижена, если
автомобиль сильно загружен.
Наличие на парковочной
площадке высоких автомобилей
(например, внедорожников,
минивэнов, автофургонов,
жилых фургонов, трейлеров или
грузовых автомобилей) ослож-
няет работу системы.
Опознавание объектов и
правильный расчет дистанции
до таких автомобилей (в
верхней части) не обеспечи-
вается.
Кроме того, система может не
обнаруживать объекты очень
малого сечения или изгото-
вленные из мягких материалов.
(продолжение)
