2016 OPEL KARL Инструкция по эксплуатации (in Russian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
184Уход за автомобилем
Уход за автомо-
билем
Общая информация
Дополнительное оборудо-
вание и модификации
автомобиля . . . . . . . . . . . . . . . . 185
Хранение автомобиля . . . . . . . 185
Утилизация отслужившего автомобиля . . . . . . . . . . . . . . . . 186
Проверки автомобиля
Самостоятельное выпол-
нение работ по техниче-
скому обслуживанию . . . . . . 186
Капот . . . . . . . . . . . . . . . . . . . . . . . . . 187
Моторное масло . . . . . . . . . . . . . 188
Охлаждающая жидкость двигателя . . . . . . . . . . . . . . . . . . 189
Жидкость омывателя . . . . . . . . 190
Тормозные механизмы . . . . . . 190
Тормозная жидкость . . . . . . . . . 190
Аккумуляторная батарея . . . . 191
Замена щеток стеклоочи- стителя . . . . . . . . . . . . . . . . . . . . . 193
Замена ламп накаливания
Замена ламп накали-
вания . . . . . . . . . . . . . . . . . . . . . . . 193 Фары и стояночные огни
. . . . 194
Противотуманные фары . . . . 196
Передние указатели поворота . . . . . . . . . . . . . . . . . . . 196
Задние габаритные
фонари . . . . . . . . . . . . . . . . . . . . . 197
Лампы боковых указателей поворота . . . . . . . . . . . . . . . . . . . 198
Центральный верхний стоп-сигнал . . . . . . . . . . . . . . . . . 199
Лампа подсветки номерного знака . . . . . . . . . . . . . . . . . . . . . . . 199
Светильники салона . . . . . . . . 200
Подсветка приборной панели . . . . . . . . . . . . . . . . . . . . . . 200
Электрооборудование
Плавкие предохранители . . . 201
Блок предохранителей в моторном отсеке . . . . . . . . . . . 202
Блок предохранителей в приборной панели . . . . . . . . . 204
Автомобильные инстру-
менты
Инструмент. . . . . . . . . . . . . . . . . . 206
Колеса и шины
Колеса и шины . . . . . . . . . . . . . . 207
Зимние шины . . . . . . . . . . . . . . . . 207
Маркировка шин . . . . . . . . . . . . . 207 Давление воздуха в
шинах . . . . . . . . . . . . . . . . . . . . . . 208
Система контроля давления воздуха в шинах . . . . . . . . . . . 209
Глубина протектора . . . . . . . . . 213
Колпаки колес . . . . . . . . . . . . . . . 214
Цепи противоскольжения . . . 214
Комплект для ремонта шин . . . . . . . . . . . . . . . 215
Замена колеса . . . . . . . . . . . . . . . 218
Компактное запасное колесо . . . . . . . . . . . . . . . . . . . . . . 222
Запуск от дополни-
тельной АКБ
Запуск от дополни-
тельной АКБ . . . . . . . . . . . . . . . 224
Буксировка автомобиля
Буксировка автомобиля . . . . . 226
Уход за внешним видом
автомобиля
Уход за внешним видом
автомобиля . . . . . . . . . . . . . . . . 227
Уход за салоном автомобиля . . . . . . . . . . . . . . . . 229

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Уход за автомобилем185
Общая информация
Дополнительное обору-
дование и модификации
автомобиля
Мы рекомендуем использовать
фирменные запчасти и принад-
лежности и детали,разрешенные
к применению заводом-изготови-
телем конкретно для автомобиля
вашего типа. Мы не рекомендуем
применение и не гарантируем
надежность другой продукции,
даже если она официально серти-
фицирована.
Не допускается вносить
изменения в систему электрообо-
рудования, например модифици-
ровать электронные блоки
управления (заменять компо-
ненты или модифицировать
программное обеспечение).
Внимание
Во время транспортировки
автомобиля по железной дороге
или на автомобиле-эвакуаторе
брызговики могут быть повре-
ждены.
Хранение автомобиля
Длительное хранение
Если автомобиль не будет исполь-
зоваться несколько месяцев :
. Вымойте автомобиль и
нанесите воск.
. Проверьте наличие слоя воска
в моторном отсеке и на днище
автомобиля.
. Очистить и произвести консер-
вацию резиновых уплотнений.
. Полностью заправьте
топливный бак.
. Заменить моторное масло.
. Слить жидкость из бачка
омывателя. .
Проверить свойства защиты от
замерзания и антикорро-
зионной защиты у
охлаждающей жидкости.
. Установите давление в шинах,
указанное для полной
загрузки.
. Припаркуйте автомобиль в
сухом хорошо проветриваемом
месте .Включите первую
передачу или передачу
заднего хода. Примите меры,
чтобы автомобиль не скаты-
вался.
. Не включайте стояночный
тормоз.
. Откройте капот ,закройте все
двери и заприте автомобиль.
. Снимите зажим с минусового
контакта аккумуляторной
батареи автомобиля. Убеди-
тесь, что все системы ,
включая противоугонную,
отключены.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
186Уход за автомобилем
Ввод в эксплуатацию
Когда вы захотите снова восполь-
зоваться автомобилем :
. Подключите зажим к
минусовой клемме аккумуля-
торной батареи автомобиля.
Включите электростеклопод-
ъемники.
. Проверьте давление воздуха в
шинах.
. Заполните бачок стеклоомы-
вателя.
. Проверьте уровень моторного
масла.
. Проверьте уровень
охлаждающей жидкости.
. При необходимости устано-
вите на место номерной знак.
Утилизация отслужив-
шего автомобиля
Информация о центрах восстано-
вления и утилизации старых
автомобилей приведена на нашем
сайте. Вам лишь остается доверить эту работу соответ-
ствующему авторизованному
центру
.
Утилизацию автомобилей с
газотопливной системой следует
осуществлять в сервисных
центрах ,уполномоченных для
работы с данным типом автомо-
билей.
Проверки
автомобиля
Самостоятельное
выполнение работ по
техническому обслужи-
ванию
{Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
(продолжение)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Уход за автомобилем187
Предупреждение
(продолжение)
Вентилятор радиатора может
заработать даже при выклю-
ченном зажигании.
{Опасность
В системе зажигания исполь-
зуется высокое напряжение. Не
касайтесь этих узлов.
Капот
Открывание
Потяните за расцепляющий рычаг
и верните его в исходное
положение .
Нажмите защитную защелку и
откройте капот .
Установите упор капота.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
188Уход за автомобилем
Если в режиме Autostopоткры-
вается крышка капота, двигатель
запускается автоматически из
соображений безопасности.
Закрывание
Прежде чем закрыть капот ,
уложите опору в держатель.
Опустите капот и отпустите его с
небольшой высоты (20-25см),
чтобы он защелкнулся. Убедитесь,
что капот зафиксирован.
Внимание
Во избежание образования
вмятин не вдавливайте капот в
защелку .
Моторное масло
Регулярно проверяйте уровень
масла в двигателе во избежание
его повреждений.
Убедитесь, что используется
правильный тип масла. Рекомен-
дуемые жидкости и масла
0
Рекомендуемые жидкости и масла
0 232ii. При проверке автомобиль должен
стоять на горизонтальной
площадке.
Двигатель должен
быть прогрет до рабочей темпера-
туры и выключен не менее, чем
за 5минут до проверки.
Выньте масломерный щуп,
протрите его дочиста, вставьте до
упора на рукоятке, выньте и
посмотрите уровень масла.
Вставьте масломерный щуп до
упора на рукоятке и поверните на
полоборота.
При снижении уровня моторного
масла до отметки MINдолейте
масло в двигатель.
Рекомендуем использовать
моторное масло той же самой
марки, которое было залито при
последней замене.
Уровень моторного масла не
должен превышать отметку MAX
на масляном щупе.
Внимание
Излишки масла необходимо
слить или откачать.
Объемы
0Заправочные емкости
и технические характеристики
0 242
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Уход за автомобилем189
Установите крышку ровно и
затяните ее.
Охлаждающая жидкость
двигателя
Охлаждающая жидкость устой-
чива к замерзанию примерно до
-28 °C.
В автомобили,предназначенные
для регионов с холодным
климатом, на сборочном заводе
заправляется охлаждающая
жидкость, устойчивая к замер-
занию примерно до -37 °C.
Внимание
Применяйте только разре-
шенный антифриз.
Уровень охлаждающей
жидкости
Внимание
Слишком низкий уровень
охлаждающей жидкости может
привести к повреждению
двигателя.
Если система охлаждения
холодная, уровень охлаждающей
жидкости должен быть выше
заправочной метки.
{Предупреждение
Перед тем как снять крышку
расширительного бачка, дайте
двигателю остыть. Осторожно
отверните крышку ,постепенно
стравливая давление.
Для доливки следует использо-
вать смесь 1:1концентрата
охлаждающей жидкости и чистой
водопроводной воды. Если
концентрат охлаждающей
жидкости в распоряжении отсут-
ствует ,следует использовать
чистую водопроводную воду .
Плотно заверните крышку .Прове-
рить в мастерской концентрацию
охлаждающей жидкости и устра-
нить причину убывания уровня
охлаждающей жидкости.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
190Уход за автомобилем
Жидкость омывателя
Заполните смесью чистой воды с
соответствующим количеством
жидкости омывателя, содержащей
незамерзающую добавку .
Внимание
При резком понижении темпе-
ратуры и при низкой темпера-
туре защиту может обеспечить
только жидкость для омывателя
с достаточной концентрацией
незамерзающей добавки.
(продолжение)
Внимание
(продолжение)
Использование жидкости
омывателя, содержащей
изопропанол, может привести к
повреждению фонарей наруж-
ного освещения.
Тормозные механизмы
При минимальной толщине
накладок тормозных колодок во
время торможения слышно
визжание.
Можно продолжать движение, но
постарайтесь как можно скорее
заменить тормозные накладки.
Когда будут установлены новые
тормозные накладки, не тормо-
зите излишне резко при первых
нескольких поездках.
Тормозная жидкость
{Предупреждение
Тормозная жидкость ядовита и
вызывает коррозию. Избегайте
попадания в глаза, на кожу,
ткани и окрашенные поверх-
ности.
Уровень тормозной жидкости
должен быть между отметками
MIN иMAX.
Если уровень жидкости находится
ниже отметки MIN,обратитесь в
сервис-центр.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Уход за автомобилем191

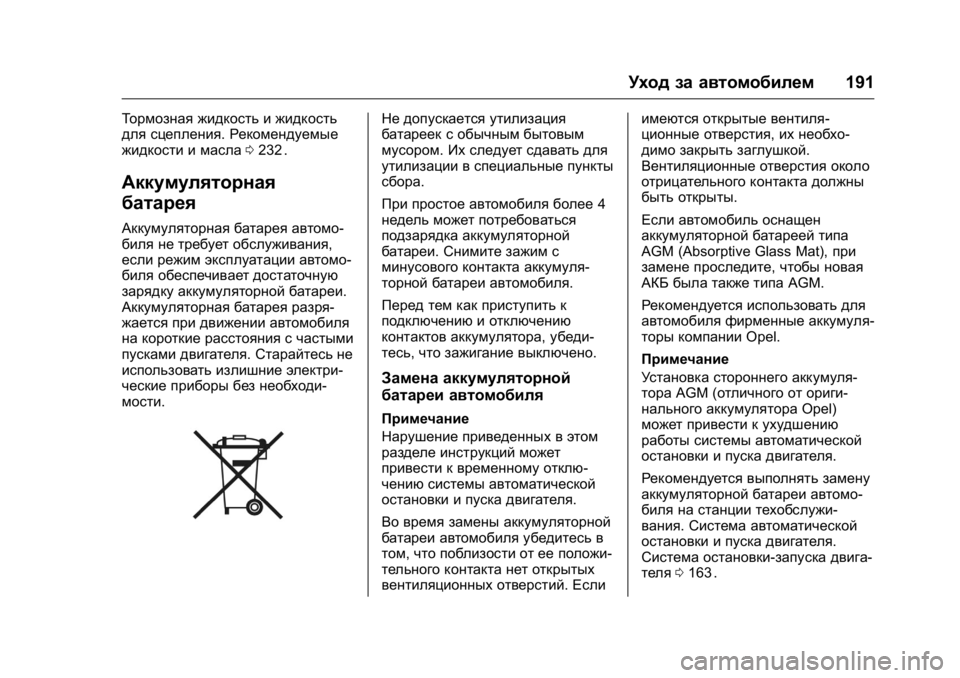

Тормозная жидкость и жидкость
для сцепления.Рекомендуемые
жидкости и масла 0232
ii.
Аккумуляторная
батарея
Аккумуляторная батарея автомо-
биля не требует обслуживания,
если режим эксплуатации автомо-
биля обеспечивает достаточную
зарядку аккумуляторной батареи.
Аккумуляторная батарея разря-
жается при движении автомобиля
на короткие расстояния с частыми
пусками двигателя. Старайтесь не
использовать излишние электри-
ческие приборы без необходи-
мости.
Не допускается утилизация
батареек с обычным бытовым
мусором. Их следует сдавать для
утилизации в специальные пункты
сбора.
При простое автомобиля более 4
недель может потребоваться
подзарядка аккумуляторной
батареи. Снимите зажим с
минусового контакта аккумуля-
торной батареи автомобиля.
Перед тем как приступить к
подключению и отключению
контактов аккумулятора, убеди-
тесь, что зажигание выключено.
Замена аккумуляторной
батареи автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может
привести к временному отклю-
чению системы автоматической
остановки и пуска двигателя.
Во время замены аккумуляторной
батареи автомобиля убедитесь в
том,что поблизости от ее положи-
тельного контакта нет открытых
вентиляционных отверстий. Еслиимеются открытые вентиля-
ционные отверстия,
их необхо-
димо закрыть заглушкой.
Вентиляционные отверстия около
отрицательного контакта должны
быть открыты.
Если автомобиль оснащен
аккумуляторной батареей типа
AGM (Absorptive Glass Mat), при
замене проследите, чтобы новая
АКБ была также типа AGM.
Рекомендуется использовать для
автомобиля фирменные аккумуля-
торы компании Opel.
Примечание
Установка стороннего аккумуля-
тора AGM (отличного от ориги-
нального аккумулятора Opel)
может привести к ухудшению
работы системы автоматической
остановки и пуска двигателя.
Рекомендуется выполнять замену
аккумуляторной батареи автомо-
биля на станции техобслужи-
вания. Система автоматической
остановки и пуска двигателя.
Система остановки-запуска двига-
теля 0163
ii.
