2016 OPEL ASTRA J Betriebsanleitung (in German)

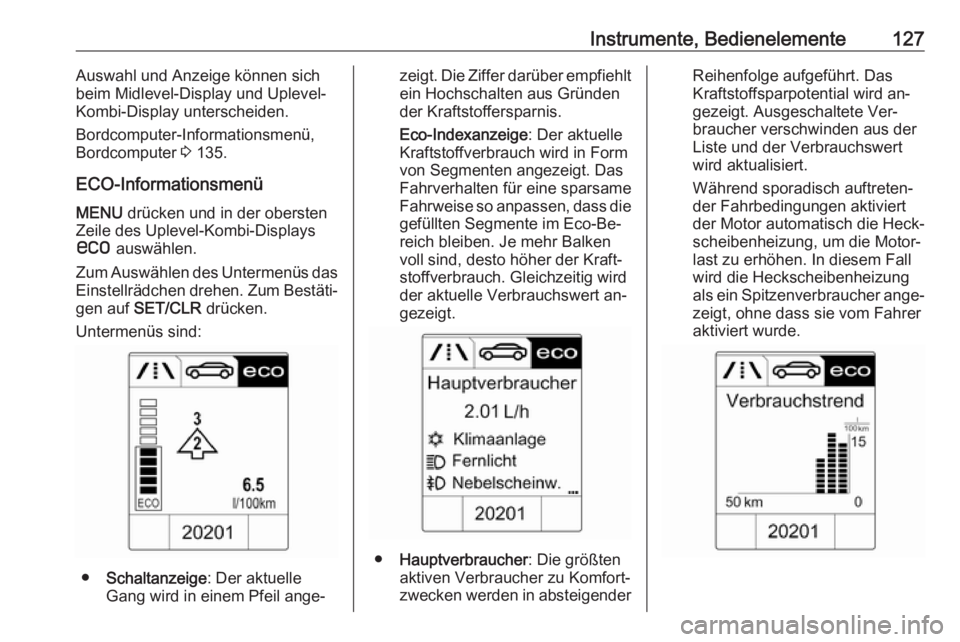

Instrumente, Bedienelemente127Auswahl und Anzeige können sichbeim Midlevel-Display und Uplevel-
Kombi-Display unterscheiden.
Bordcomputer-Informationsmenü,
Bordcomputer 3 135.
ECO-Informationsmenü
MENU drücken und in der obersten
Zeile des Uplevel-Kombi-Displays
s auswählen.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zum Bestäti‐
gen auf SET/CLR drücken.
Untermenüs sind:
● Schaltanzeige : Der aktuelle
Gang wird in einem Pfeil ange‐
zeigt. Die Ziffer darüber empfiehlt
ein Hochschalten aus Gründen
der Kraftstoffersparnis.
Eco-Indexanzeige : Der aktuelle
Kraftstoffverbrauch wird in Form
von Segmenten angezeigt. Das
Fahrverhalten für eine sparsame
Fahrweise so anpassen, dass die
gefüllten Segmente im Eco-Be‐
reich bleiben. Je mehr Balken
voll sind, desto höher der Kraft‐
stoffverbrauch. Gleichzeitig wird
der aktuelle Verbrauchswert an‐
gezeigt.
● Hauptverbraucher : Die größten
aktiven Verbraucher zu Komfort‐
zwecken werden in absteigender
Reihenfolge aufgeführt. Das
Kraftstoffsparpotential wird an‐ gezeigt. Ausgeschaltete Ver‐
braucher verschwinden aus der
Liste und der Verbrauchswert
wird aktualisiert.
Während sporadisch auftreten‐
der Fahrbedingungen aktiviert
der Motor automatisch die Heck‐
scheibenheizung, um die Motor‐
last zu erhöhen. In diesem Fall
wird die Heckscheibenheizung
als ein Spitzenverbraucher ange‐
zeigt, ohne dass sie vom Fahrer
aktiviert wurde.

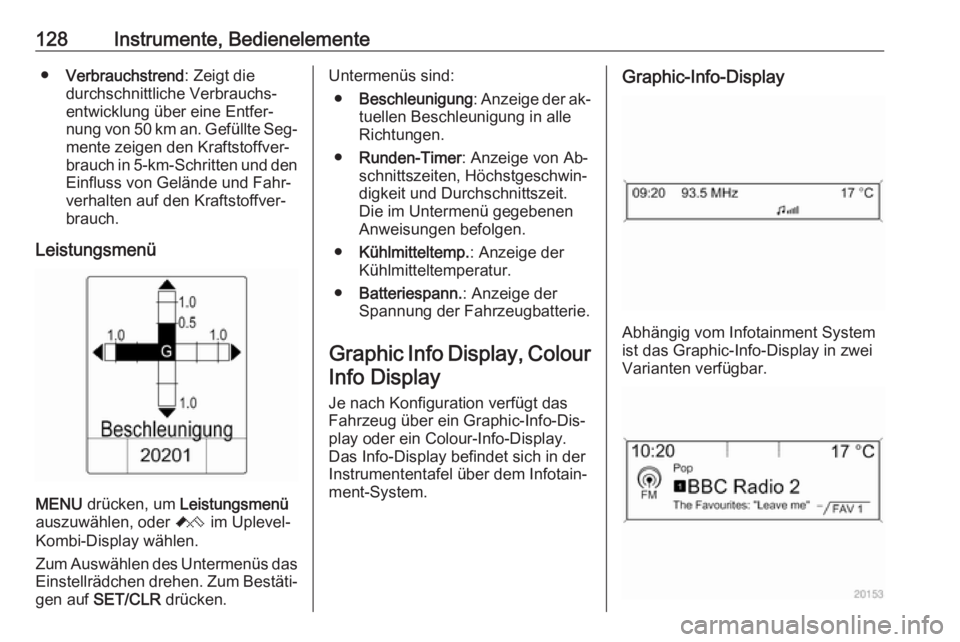

128Instrumente, Bedienelemente●Verbrauchstrend : Zeigt die
durchschnittliche Verbrauchs‐
entwicklung über eine Entfer‐
nung von 50 km an. Gefüllte Seg‐ mente zeigen den Kraftstoffver‐
brauch in 5-km-Schritten und den
Einfluss von Gelände und Fahr‐
verhalten auf den Kraftstoffver‐
brauch.
Leistungsmenü
MENU drücken, um Leistungsmenü
auszuwählen, oder C im Uplevel-
Kombi-Display wählen.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zum Bestäti‐ gen auf SET/CLR drücken.
Untermenüs sind:
● Beschleunigung : Anzeige der ak‐
tuellen Beschleunigung in alle
Richtungen.
● Runden-Timer : Anzeige von Ab‐
schnittszeiten, Höchstgeschwin‐
digkeit und Durchschnittszeit.
Die im Untermenü gegebenen
Anweisungen befolgen.
● Kühlmitteltemp. : Anzeige der
Kühlmitteltemperatur.
● Batteriespann. : Anzeige der
Spannung der Fahrzeugbatterie.
Graphic Info Display, Colour Info Display
Je nach Konfiguration verfügt das
Fahrzeug über ein Graphic-Info-Dis‐
play oder ein Colour-Info-Display.
Das Info-Display befindet sich in der
Instrumententafel über dem Infotain‐
ment-System.Graphic-Info-Display
Abhängig vom Infotainment System
ist das Graphic-Info-Display in zwei Varianten verfügbar.

Instrumente, Bedienelemente129Das Graphic-Info-Display zeigt an:● Uhrzeit 3 107
● Außentemperatur 3 107
● Datum 3 107
● Infotainment-System, siehe die Beschreibung in der Bedie‐
nungsanleitung des Infotain‐
ment-Systems
● Einstellungen für Fahrzeugper‐ sonalisierung 3 137
Color-Info-DisplayDas Colour-Info-Display zeigt in
Farbe an:
● Uhrzeit 3 107
● Außentemperatur 3 107
● Datum 3 107
● Infotainment-System, siehe die Beschreibung in der Bedie‐
nungsanleitung des Infotain‐
ment-Systems
● Navigation, siehe die Beschrei‐ bung in der Bedienungsanleitungdes Infotainment-Systems
● Systemeinstellungen
● Fahrzeugmeldungen 3 131
● Einstellungen für Fahrzeugper‐ sonalisierung 3 137
Die angezeigten Informationen und deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.
Die Auswahl erfolgt über:
● Menüs
● Funktionstasten und Multifunk‐ tionsknopf des Infotainment Sys‐tems

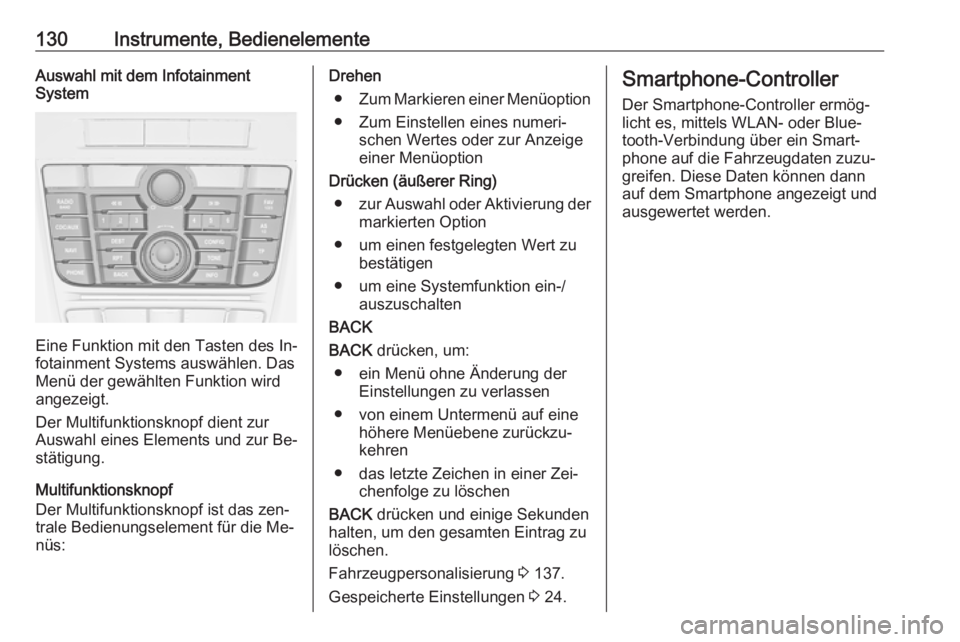

130Instrumente, BedienelementeAuswahl mit dem Infotainment
System
Eine Funktion mit den Tasten des In‐
fotainment Systems auswählen. Das Menü der gewählten Funktion wird
angezeigt.
Der Multifunktionsknopf dient zur
Auswahl eines Elements und zur Be‐
stätigung.
Multifunktionsknopf
Der Multifunktionsknopf ist das zen‐
trale Bedienungselement für die Me‐
nüs:
Drehen
● Zum Markieren einer Menüoption
● Zum Einstellen eines numeri‐ schen Wertes oder zur Anzeige
einer Menüoption
Drücken (äußerer Ring) ● zur Auswahl oder Aktivierung der
markierten Option
● um einen festgelegten Wert zu bestätigen
● um eine Systemfunktion ein-/ auszuschalten
BACK
BACK drücken, um:
● ein Menü ohne Änderung der Einstellungen zu verlassen
● von einem Untermenü auf eine höhere Menüebene zurückzu‐
kehren
● das letzte Zeichen in einer Zei‐ chenfolge zu löschen
BACK drücken und einige Sekunden
halten, um den gesamten Eintrag zu
löschen.
Fahrzeugpersonalisierung 3 137.
Gespeicherte Einstellungen 3 24.Smartphone-Controller
Der Smartphone-Controller ermög‐
licht es, mittels WLAN- oder Blue‐
tooth-Verbindung über ein Smart‐
phone auf die Fahrzeugdaten zuzu‐
greifen. Diese Daten können dann
auf dem Smartphone angezeigt und
ausgewertet werden.

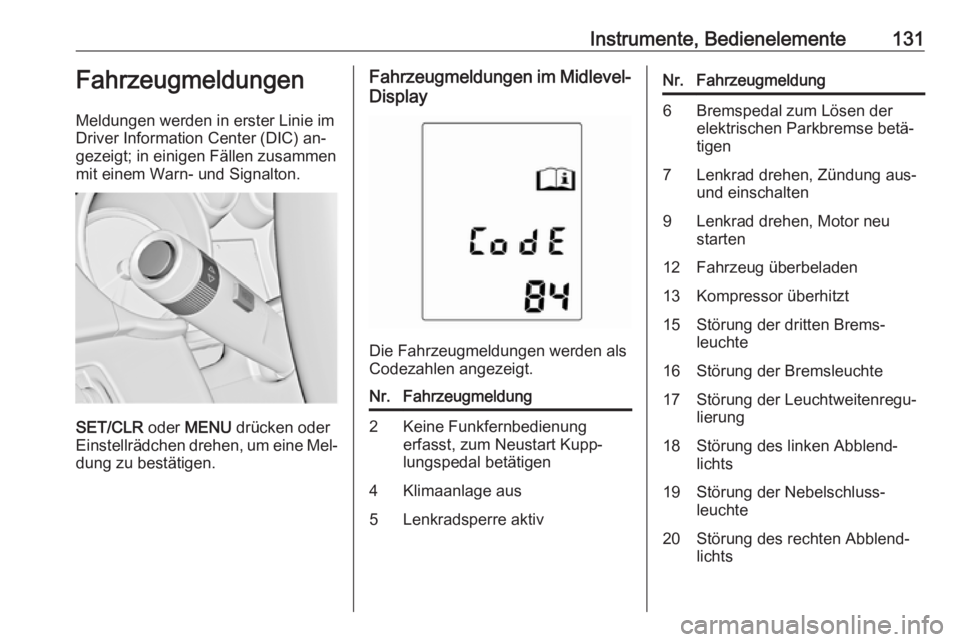

Instrumente, Bedienelemente131Fahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center (DIC) an‐
gezeigt; in einigen Fällen zusammen
mit einem Warn- und Signalton.
SET/CLR oder MENU drücken oder
Einstellrädchen drehen, um eine Mel‐ dung zu bestätigen.
Fahrzeugmeldungen im Midlevel-
Display
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung2Keine Funkfernbedienung
erfasst, zum Neustart Kupp‐
lungspedal betätigen4Klimaanlage aus5Lenkradsperre aktivNr.Fahrzeugmeldung6Bremspedal zum Lösen der
elektrischen Parkbremse betä‐
tigen7Lenkrad drehen, Zündung aus-
und einschalten9Lenkrad drehen, Motor neu
starten12Fahrzeug überbeladen13Kompressor überhitzt15Störung der dritten Brems‐
leuchte16Störung der Bremsleuchte17Störung der Leuchtweitenregu‐
lierung18Störung des linken Abblend‐
lichts19Störung der Nebelschluss‐
leuchte20Störung des rechten Abblend‐
lichts

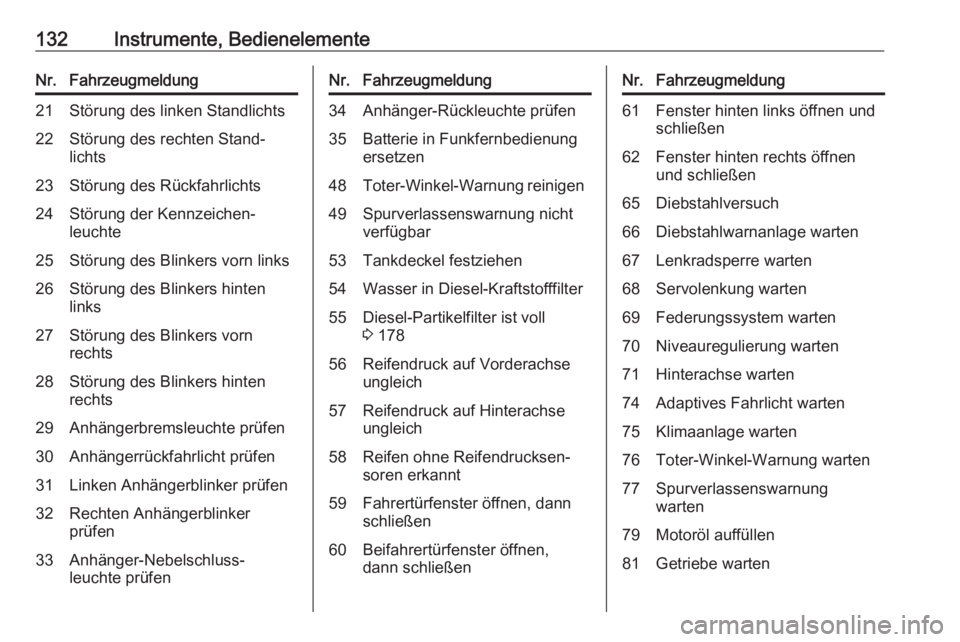

132Instrumente, BedienelementeNr.Fahrzeugmeldung21Störung des linken Standlichts22Störung des rechten Stand‐
lichts23Störung des Rückfahrlichts24Störung der Kennzeichen‐
leuchte25Störung des Blinkers vorn links26Störung des Blinkers hinten
links27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts29Anhängerbremsleuchte prüfen30Anhängerrückfahrlicht prüfen31Linken Anhängerblinker prüfen32Rechten Anhängerblinker
prüfen33Anhänger-Nebelschluss‐
leuchte prüfenNr.Fahrzeugmeldung34Anhänger-Rückleuchte prüfen35Batterie in Funkfernbedienung
ersetzen48Toter-Winkel-Warnung reinigen49Spurverlassenswarnung nicht
verfügbar53Tankdeckel festziehen54Wasser in Diesel-Kraftstofffilter55Diesel-Partikelfilter ist voll
3 17856Reifendruck auf Vorderachse
ungleich57Reifendruck auf Hinterachse
ungleich58Reifen ohne Reifendrucksen‐
soren erkannt59Fahrertürfenster öffnen, dann
schließen60Beifahrertürfenster öffnen,
dann schließenNr.Fahrzeugmeldung61Fenster hinten links öffnen und
schließen62Fenster hinten rechts öffnen
und schließen65Diebstahlversuch66Diebstahlwarnanlage warten67Lenkradsperre warten68Servolenkung warten69Federungssystem warten70Niveauregulierung warten71Hinterachse warten74Adaptives Fahrlicht warten75Klimaanlage warten76Toter-Winkel-Warnung warten77Spurverlassenswarnung
warten79Motoröl auffüllen81Getriebe warten

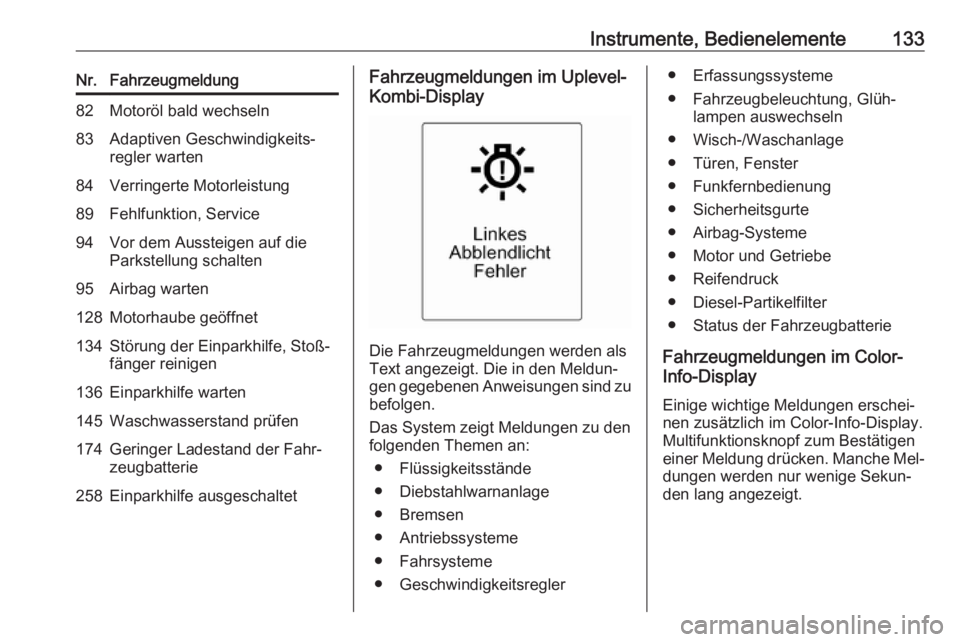

Instrumente, Bedienelemente133Nr.Fahrzeugmeldung82Motoröl bald wechseln83Adaptiven Geschwindigkeits‐
regler warten84Verringerte Motorleistung89Fehlfunktion, Service94Vor dem Aussteigen auf die
Parkstellung schalten95Airbag warten128Motorhaube geöffnet134Störung der Einparkhilfe, Stoß‐
fänger reinigen136Einparkhilfe warten145Waschwasserstand prüfen174Geringer Ladestand der Fahr‐
zeugbatterie258Einparkhilfe ausgeschaltetFahrzeugmeldungen im Uplevel-
Kombi-Display
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Das System zeigt Meldungen zu den folgenden Themen an:
● Flüssigkeitsstände
● Diebstahlwarnanlage
● Bremsen
● Antriebssysteme
● Fahrsysteme
● Geschwindigkeitsregler
● Erfassungssysteme
● Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
● Wisch-/Waschanlage
● Türen, Fenster
● Funkfernbedienung
● Sicherheitsgurte
● Airbag-Systeme
● Motor und Getriebe
● Reifendruck
● Diesel-Partikelfilter
● Status der Fahrzeugbatterie
Fahrzeugmeldungen im Color-
Info-Display
Einige wichtige Meldungen erschei‐ nen zusätzlich im Color-Info-Display.
Multifunktionsknopf zum Bestätigen
einer Meldung drücken. Manche Mel‐ dungen werden nur wenige Sekun‐
den lang angezeigt.

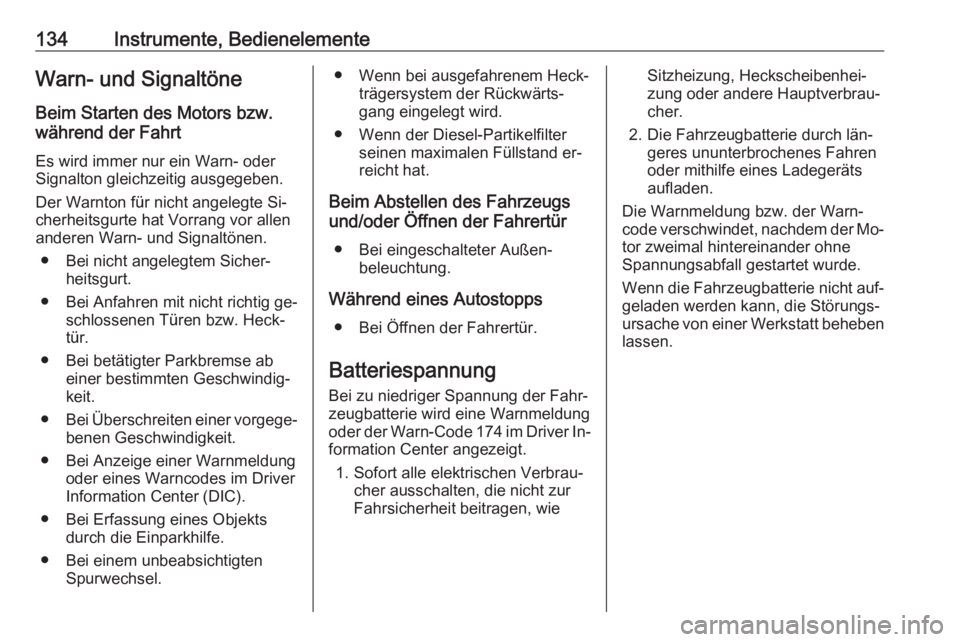

134Instrumente, BedienelementeWarn- und SignaltöneBeim Starten des Motors bzw.
während der Fahrt
Es wird immer nur ein Warn- oder
Signalton gleichzeitig ausgegeben.
Der Warnton für nicht angelegte Si‐ cherheitsgurte hat Vorrang vor allen
anderen Warn- und Signaltönen.
● Bei nicht angelegtem Sicher‐ heitsgurt.
● Bei Anfahren mit nicht richtig ge‐ schlossenen Türen bzw. Heck‐
tür.
● Bei betätigter Parkbremse ab einer bestimmten Geschwindig‐keit.
● Bei Überschreiten einer vorgege‐
benen Geschwindigkeit.
● Bei Anzeige einer Warnmeldung oder eines Warncodes im Driver
Information Center (DIC).
● Bei Erfassung eines Objekts durch die Einparkhilfe.
● Bei einem unbeabsichtigten Spurwechsel.● Wenn bei ausgefahrenem Heck‐trägersystem der Rückwärts‐
gang eingelegt wird.
● Wenn der Diesel-Partikelfilter seinen maximalen Füllstand er‐
reicht hat.
Beim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür
● Bei eingeschalteter Außen‐ beleuchtung.
Während eines Autostopps ● Bei Öffnen der Fahrertür.
Batteriespannung
Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
oder der Warn-Code 174 im Driver In‐ formation Center angezeigt.
1. Sofort alle elektrischen Verbrau‐ cher ausschalten, die nicht zur
Fahrsicherheit beitragen, wieSitzheizung, Heckscheibenhei‐
zung oder andere Hauptverbrau‐ cher.
2. Die Fahrzeugbatterie durch län‐ geres ununterbrochenes Fahren
oder mithilfe eines Ladegeräts
aufladen.
Die Warnmeldung bzw. der Warn‐ code verschwindet, nachdem der Mo‐ tor zweimal hintereinander ohne
Spannungsabfall gestartet wurde.
Wenn die Fahrzeugbatterie nicht auf‐
geladen werden kann, die Störungs‐
ursache von einer Werkstatt beheben lassen.
