Fahrzeugwartung255Vordere BlinkleuchteSchrägheck (5-türig), Stufenheck
(4-türig), Sports Tourer

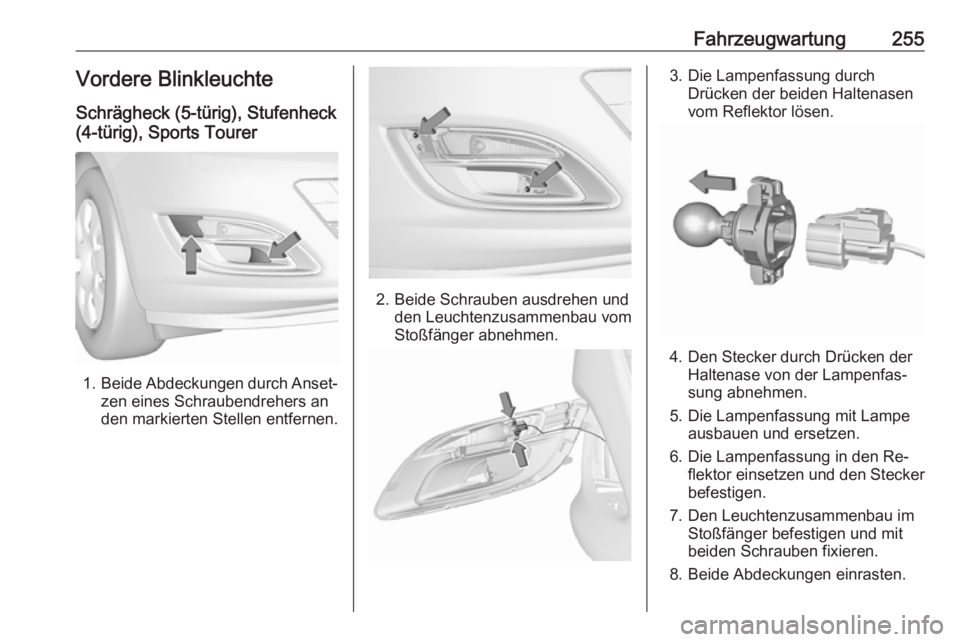

1. Beide Abdeckungen durch Anset‐
zen eines Schraubendrehers an
den markierten Stellen entfernen.
2. Beide Schrauben ausdrehen und den Leuchtenzusammenbau vom
Stoßfänger abnehmen.
3. Die Lampenfassung durch Drücken der beiden Haltenasen
vom Reflektor lösen.
4. Den Stecker durch Drücken der Haltenase von der Lampenfas‐
sung abnehmen.
5. Die Lampenfassung mit Lampe ausbauen und ersetzen.
6. Die Lampenfassung in den Re‐ flektor einsetzen und den Stecker
befestigen.
7. Den Leuchtenzusammenbau im Stoßfänger befestigen und mit
beiden Schrauben fixieren.
8. Beide Abdeckungen einrasten.

256FahrzeugwartungSchrägheck (5-türig), Stufenheck
(4-türig ), Sports Tourer mit Sport/GSi-
Frontstoßfänger

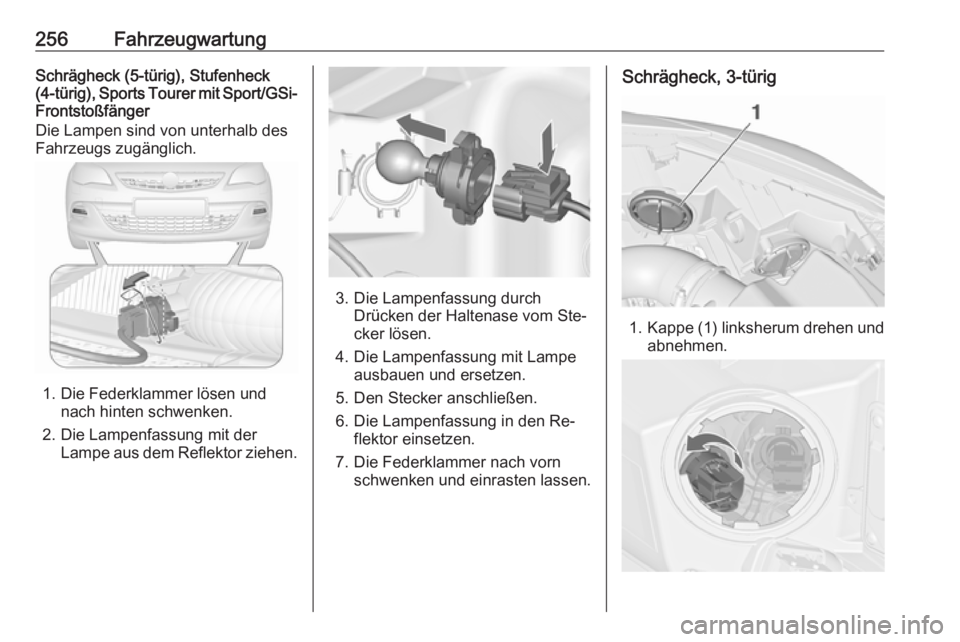

Die Lampen sind von unterhalb des
Fahrzeugs zugänglich.
1. Die Federklammer lösen und nach hinten schwenken.
2. Die Lampenfassung mit der Lampe aus dem Reflektor ziehen.
3. Die Lampenfassung durchDrücken der Haltenase vom Ste‐
cker lösen.
4. Die Lampenfassung mit Lampe ausbauen und ersetzen.
5. Den Stecker anschließen.
6. Die Lampenfassung in den Re‐ flektor einsetzen.
7. Die Federklammer nach vorn schwenken und einrasten lassen.
Schrägheck, 3-türig
1.Kappe (1) linksherum drehen und
abnehmen.

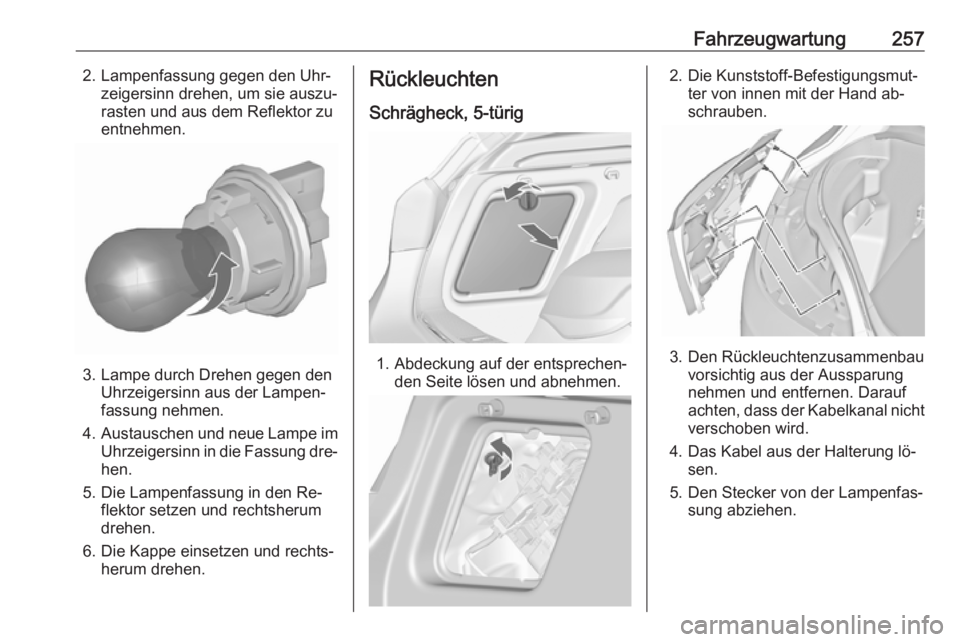

Fahrzeugwartung2572. Lampenfassung gegen den Uhr‐zeigersinn drehen, um sie auszu‐
rasten und aus dem Reflektor zu
entnehmen.
3. Lampe durch Drehen gegen den Uhrzeigersinn aus der Lampen‐
fassung nehmen.
4. Austauschen und neue Lampe im
Uhrzeigersinn in die Fassung dre‐
hen.
5. Die Lampenfassung in den Re‐ flektor setzen und rechtsherum
drehen.
6. Die Kappe einsetzen und rechts‐ herum drehen.
Rückleuchten
Schrägheck, 5-türig
1. Abdeckung auf der entsprechen‐ den Seite lösen und abnehmen.
2. Die Kunststoff-Befestigungsmut‐ter von innen mit der Hand ab‐
schrauben.

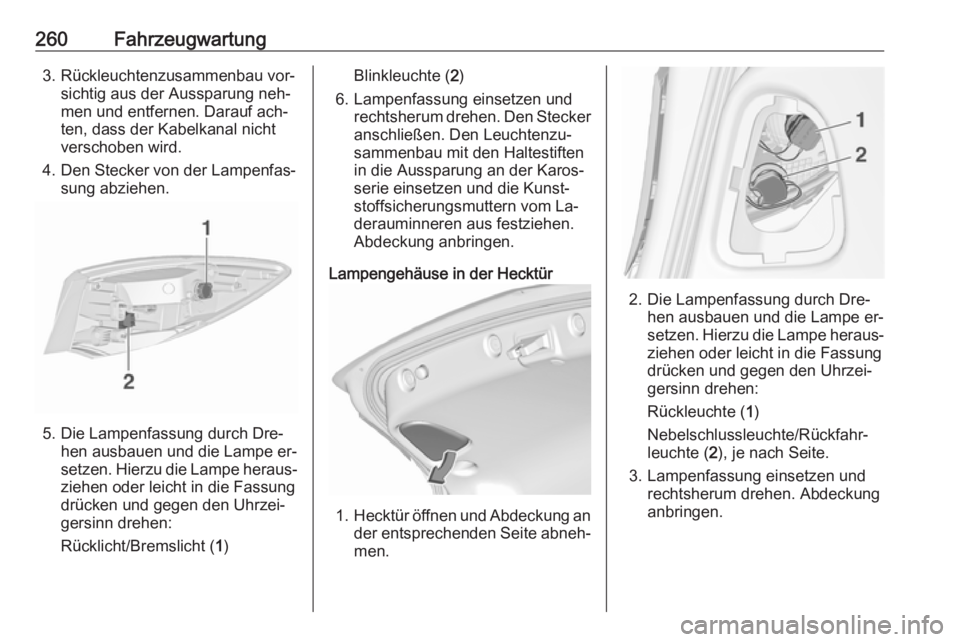

3. Den Rückleuchtenzusammenbau vorsichtig aus der Aussparung
nehmen und entfernen. Darauf
achten, dass der Kabelkanal nicht
verschoben wird.
4. Das Kabel aus der Halterung lö‐ sen.
5. Den Stecker von der Lampenfas‐ sung abziehen.

258Fahrzeugwartung

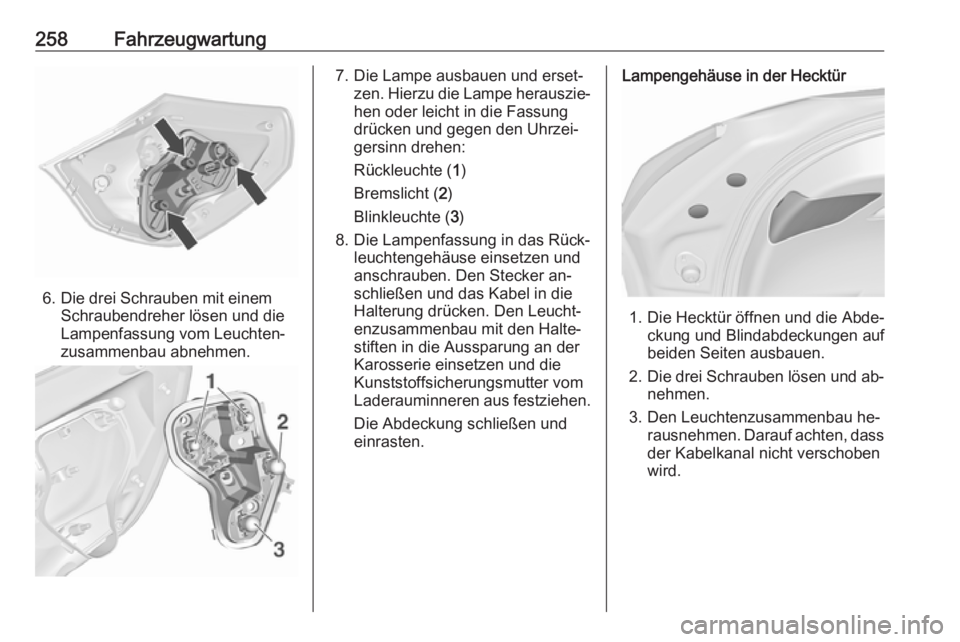

6. Die drei Schrauben mit einemSchraubendreher lösen und die
Lampenfassung vom Leuchten‐
zusammenbau abnehmen.
7. Die Lampe ausbauen und erset‐ zen. Hierzu die Lampe herauszie‐
hen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Bremslicht ( 2)
Blinkleuchte ( 3)
8. Die Lampenfassung in das Rück‐ leuchtengehäuse einsetzen und
anschrauben. Den Stecker an‐
schließen und das Kabel in die
Halterung drücken. Den Leucht‐
enzusammenbau mit den Halte‐
stiften in die Aussparung an der
Karosserie einsetzen und die
Kunststoffsicherungsmutter vom
Laderauminneren aus festziehen.
Die Abdeckung schließen und
einrasten.Lampengehäuse in der Hecktür
1. Die Hecktür öffnen und die Abde‐ ckung und Blindabdeckungen auf
beiden Seiten ausbauen.
2. Die drei Schrauben lösen und ab‐
nehmen.
3. Den Leuchtenzusammenbau he‐ rausnehmen. Darauf achten, dass
der Kabelkanal nicht verschoben
wird.

Fahrzeugwartung259

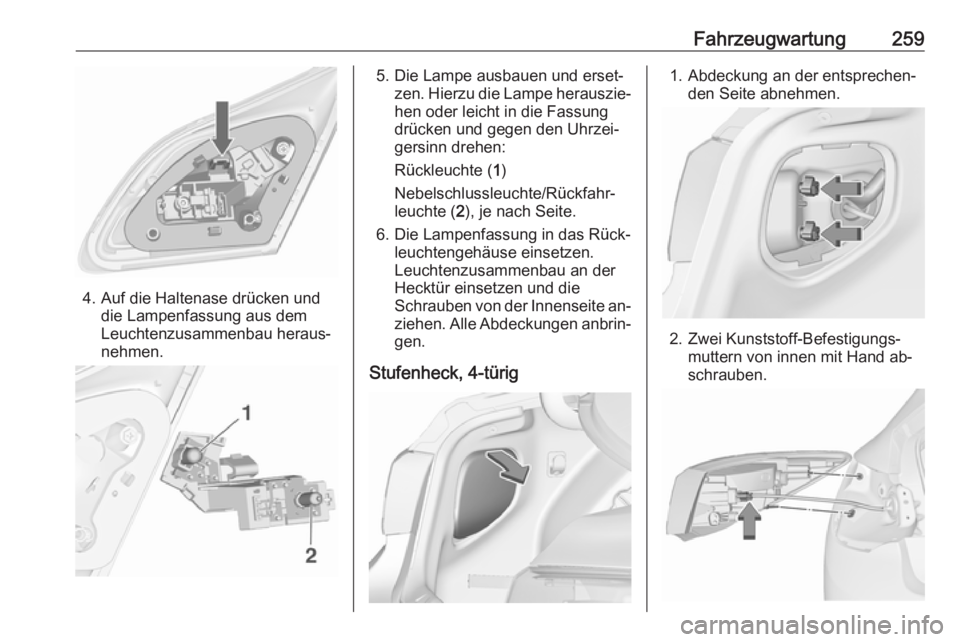

4. Auf die Haltenase drücken unddie Lampenfassung aus dem
Leuchtenzusammenbau heraus‐
nehmen.
5. Die Lampe ausbauen und erset‐ zen. Hierzu die Lampe herauszie‐
hen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Nebelschlussleuchte/Rückfahr‐
leuchte ( 2), je nach Seite.
6. Die Lampenfassung in das Rück‐ leuchtengehäuse einsetzen.
Leuchtenzusammenbau an der
Hecktür einsetzen und die
Schrauben von der Innenseite an‐ ziehen. Alle Abdeckungen anbrin‐
gen.
Stufenheck, 4-türig1. Abdeckung an der entsprechen‐ den Seite abnehmen.
2. Zwei Kunststoff-Befestigungs‐muttern von innen mit Hand ab‐
schrauben.

260Fahrzeugwartung3. Rückleuchtenzusammenbau vor‐sichtig aus der Aussparung neh‐
men und entfernen. Darauf ach‐
ten, dass der Kabelkanal nicht
verschoben wird.
4. Den Stecker von der Lampenfas‐ sung abziehen.
5. Die Lampenfassung durch Dre‐hen ausbauen und die Lampe er‐
setzen. Hierzu die Lampe heraus‐ ziehen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rücklicht/Bremslicht ( 1)
Blinkleuchte ( 2)
6. Lampenfassung einsetzen und rechtsherum drehen. Den Steckeranschließen. Den Leuchtenzu‐
sammenbau mit den Haltestiften
in die Aussparung an der Karos‐
serie einsetzen und die Kunst‐
stoffsicherungsmuttern vom La‐
derauminneren aus festziehen.
Abdeckung anbringen.
Lampengehäuse in der Hecktür
1. Hecktür öffnen und Abdeckung an
der entsprechenden Seite abneh‐
men.
2. Die Lampenfassung durch Dre‐ hen ausbauen und die Lampe er‐
setzen. Hierzu die Lampe heraus‐ ziehen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Nebelschlussleuchte/Rückfahr‐
leuchte ( 2), je nach Seite.
3. Lampenfassung einsetzen und rechtsherum drehen. Abdeckung
anbringen.

Fahrzeugwartung261Sports Tourer

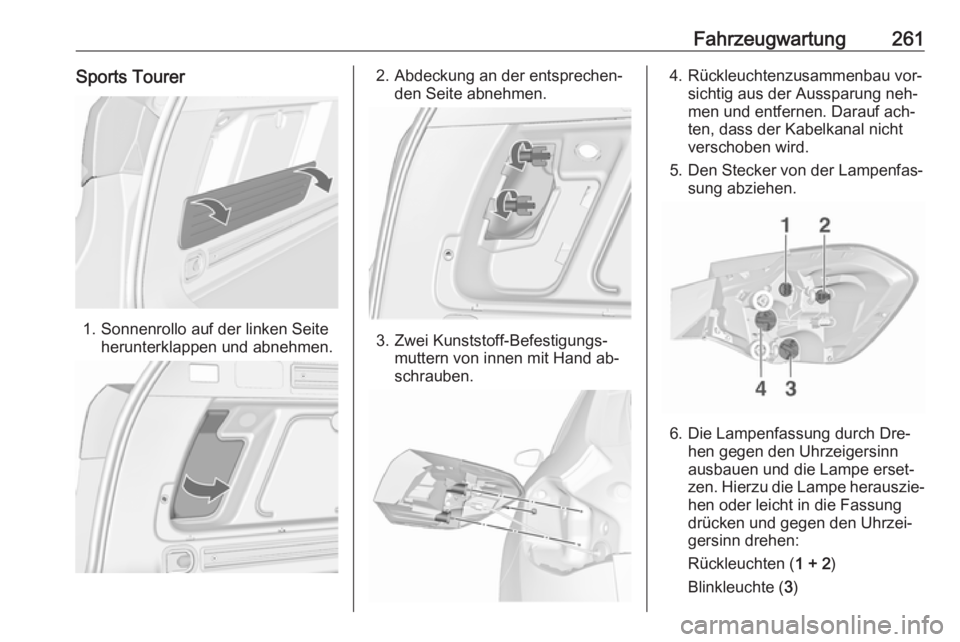

1. Sonnenrollo auf der linken Seiteherunterklappen und abnehmen.
2. Abdeckung an der entsprechen‐ den Seite abnehmen.
3. Zwei Kunststoff-Befestigungs‐muttern von innen mit Hand ab‐
schrauben.
4. Rückleuchtenzusammenbau vor‐ sichtig aus der Aussparung neh‐
men und entfernen. Darauf ach‐
ten, dass der Kabelkanal nicht
verschoben wird.
5. Den Stecker von der Lampenfas‐ sung abziehen.
6. Die Lampenfassung durch Dre‐hen gegen den Uhrzeigersinn
ausbauen und die Lampe erset‐
zen. Hierzu die Lampe herauszie‐
hen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchten ( 1 + 2)
Blinkleuchte ( 3)

262FahrzeugwartungBremslicht (4)

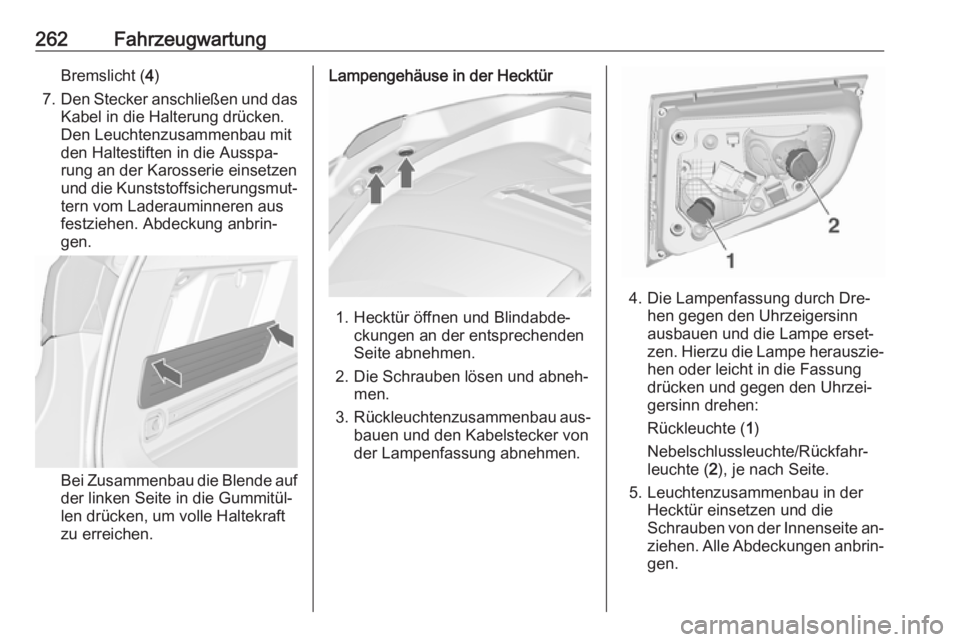

7. Den Stecker anschließen und das
Kabel in die Halterung drücken.
Den Leuchtenzusammenbau mit
den Haltestiften in die Ausspa‐
rung an der Karosserie einsetzen
und die Kunststoffsicherungsmut‐ tern vom Laderauminneren aus
festziehen. Abdeckung anbrin‐
gen.
Bei Zusammenbau die Blende auf der linken Seite in die Gummitül‐
len drücken, um volle Haltekraft
zu erreichen.
Lampengehäuse in der Hecktür
1. Hecktür öffnen und Blindabde‐ ckungen an der entsprechenden
Seite abnehmen.
2. Die Schrauben lösen und abneh‐ men.
3. Rückleuchtenzusammenbau aus‐
bauen und den Kabelstecker von
der Lampenfassung abnehmen.
4. Die Lampenfassung durch Dre‐ hen gegen den Uhrzeigersinn
ausbauen und die Lampe erset‐
zen. Hierzu die Lampe herauszie‐
hen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Nebelschlussleuchte/Rückfahr‐
leuchte ( 2), je nach Seite.
5. Leuchtenzusammenbau in der Hecktür einsetzen und die
Schrauben von der Innenseite an‐ ziehen. Alle Abdeckungen anbrin‐
gen.
