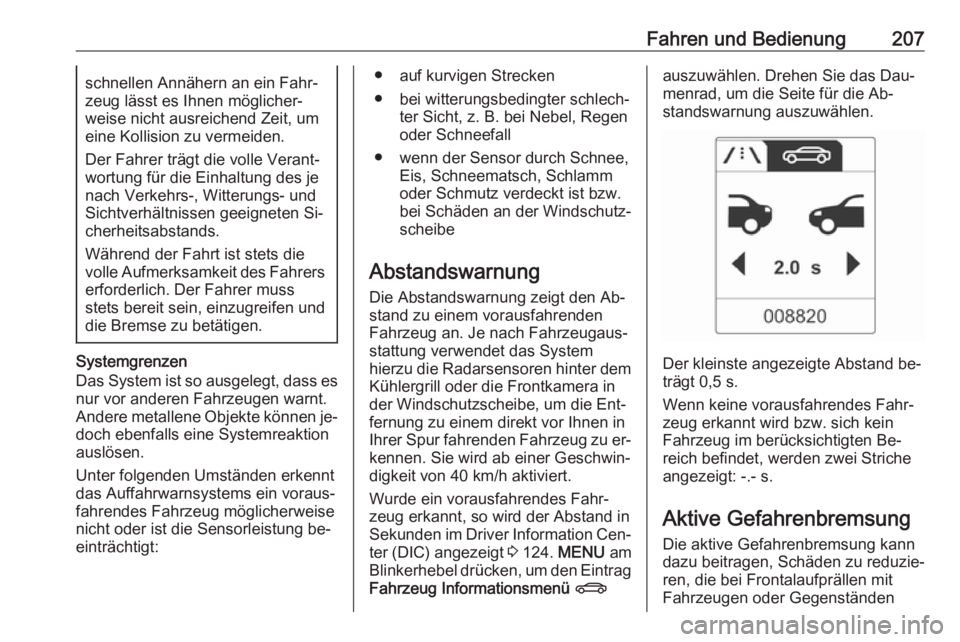

Fahren und Bedienung207schnellen Annähern an ein Fahr‐
zeug lässt es Ihnen möglicher‐
weise nicht ausreichend Zeit, um
eine Kollision zu vermeiden.
Der Fahrer trägt die volle Verant‐
wortung für die Einhaltung des je
nach Verkehrs-, Witterungs- und
Sichtverhältnissen geeigneten Si‐
cherheitsabstands.
Während der Fahrt ist stets die
volle Aufmerksamkeit des Fahrers
erforderlich. Der Fahrer muss
stets bereit sein, einzugreifen und
die Bremse zu betätigen.
Systemgrenzen
Das System ist so ausgelegt, dass es
nur vor anderen Fahrzeugen warnt.
Andere metallene Objekte können je‐ doch ebenfalls eine Systemreaktion
auslösen.
Unter folgenden Umständen erkennt
das Auffahrwarnsystems ein voraus‐
fahrendes Fahrzeug möglicherweise
nicht oder ist die Sensorleistung be‐
einträchtigt:
● auf kurvigen Strecken
● bei witterungsbedingter schlech‐ ter Sicht, z. B. bei Nebel, Regenoder Schneefall
● wenn der Sensor durch Schnee, Eis, Schneematsch, Schlamm
oder Schmutz verdeckt ist bzw.
bei Schäden an der Windschutz‐ scheibe
Abstandswarnung
Die Abstandswarnung zeigt den Ab‐
stand zu einem vorausfahrenden
Fahrzeug an. Je nach Fahrzeugaus‐
stattung verwendet das System
hierzu die Radarsensoren hinter dem
Kühlergrill oder die Frontkamera in der Windschutzscheibe, um die Ent‐
fernung zu einem direkt vor Ihnen in
Ihrer Spur fahrenden Fahrzeug zu er‐ kennen. Sie wird ab einer Geschwin‐
digkeit von 40 km/h aktiviert.
Wurde ein vorausfahrendes Fahr‐
zeug erkannt, so wird der Abstand in
Sekunden im Driver Information Cen‐ ter (DIC) angezeigt 3 124. MENU am
Blinkerhebel drücken, um den Eintrag Fahrzeug Informationsmenü Xauszuwählen. Drehen Sie das Dau‐
menrad, um die Seite für die Ab‐
standswarnung auszuwählen.
Der kleinste angezeigte Abstand be‐
trägt 0,5 s.
Wenn keine vorausfahrendes Fahr‐
zeug erkannt wird bzw. sich kein Fahrzeug im berücksichtigten Be‐reich befindet, werden zwei Striche
angezeigt: -.- s.
Aktive Gefahrenbremsung
Die aktive Gefahrenbremsung kann
dazu beitragen, Schäden zu reduzie‐ ren, die bei Frontalaufprällen mit
Fahrzeugen oder Gegenständen

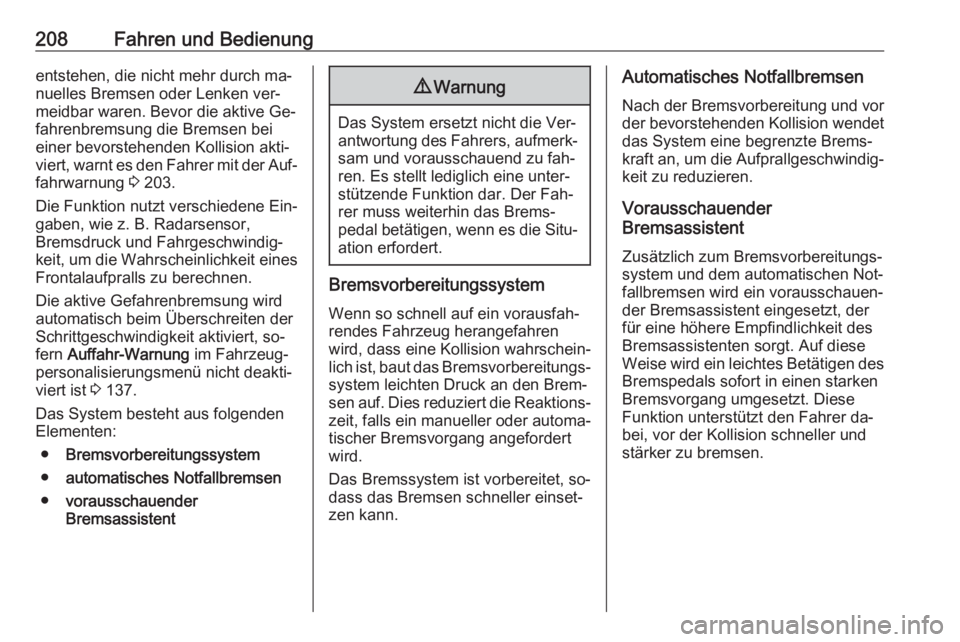

208Fahren und Bedienungentstehen, die nicht mehr durch ma‐nuelles Bremsen oder Lenken ver‐
meidbar waren. Bevor die aktive Ge‐
fahrenbremsung die Bremsen bei
einer bevorstehenden Kollision akti‐
viert, warnt es den Fahrer mit der Auf‐ fahrwarnung 3 203.
Die Funktion nutzt verschiedene Ein‐
gaben, wie z. B. Radarsensor,
Bremsdruck und Fahrgeschwindig‐
keit, um die Wahrscheinlichkeit eines
Frontalaufpralls zu berechnen.
Die aktive Gefahrenbremsung wird automatisch beim Überschreiten der
Schrittgeschwindigkeit aktiviert, so‐
fern Auffahr-Warnung im Fahrzeug‐
personalisierungsmenü nicht deakti‐
viert ist 3 137.
Das System besteht aus folgenden
Elementen:
● Bremsvorbereitungssystem
● automatisches Notfallbremsen
● vorausschauender
Bremsassistent9 Warnung
Das System ersetzt nicht die Ver‐
antwortung des Fahrers, aufmerk‐ sam und vorausschauend zu fah‐
ren. Es stellt lediglich eine unter‐
stützende Funktion dar. Der Fah‐
rer muss weiterhin das Brems‐
pedal betätigen, wenn es die Situ‐ ation erfordert.
Bremsvorbereitungssystem
Wenn so schnell auf ein vorausfah‐
rendes Fahrzeug herangefahren
wird, dass eine Kollision wahrschein‐
lich ist, baut das Bremsvorbereitungs‐
system leichten Druck an den Brem‐
sen auf. Dies reduziert die Reaktions‐ zeit, falls ein manueller oder automa‐
tischer Bremsvorgang angefordert
wird.
Das Bremssystem ist vorbereitet, so‐ dass das Bremsen schneller einset‐
zen kann.
Automatisches Notfallbremsen
Nach der Bremsvorbereitung und vor
der bevorstehenden Kollision wendet das System eine begrenzte Brems‐
kraft an, um die Aufprallgeschwindig‐
keit zu reduzieren.
Vorausschauender
Bremsassistent
Zusätzlich zum Bremsvorbereitungs‐
system und dem automatischen Not‐
fallbremsen wird ein vorausschauen‐
der Bremsassistent eingesetzt, der
für eine höhere Empfindlichkeit des
Bremsassistenten sorgt. Auf diese
Weise wird ein leichtes Betätigen des
Bremspedals sofort in einen starken
Bremsvorgang umgesetzt. Diese
Funktion unterstützt den Fahrer da‐
bei, vor der Kollision schneller und
stärker zu bremsen.

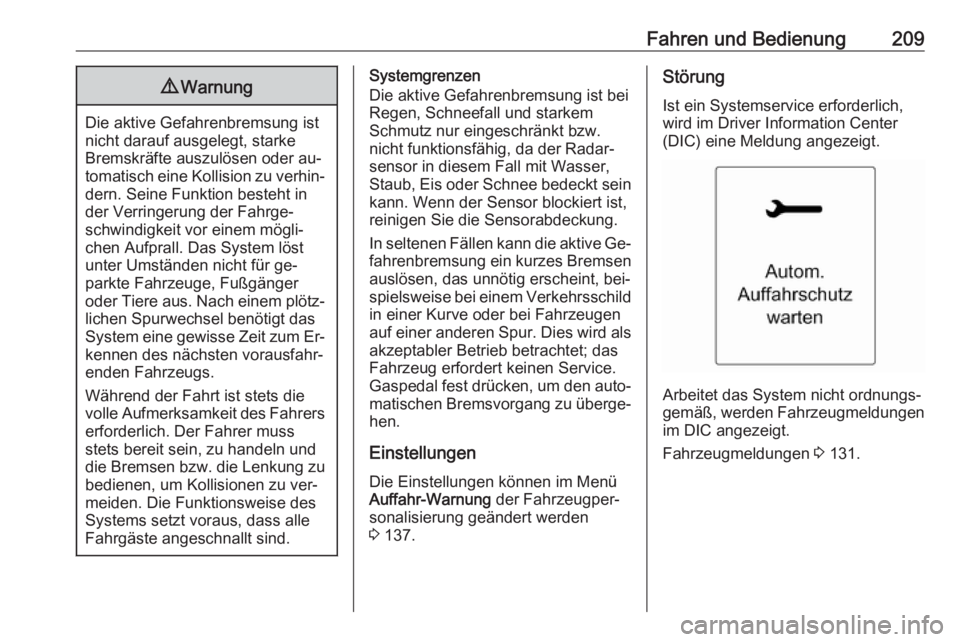

Fahren und Bedienung2099Warnung
Die aktive Gefahrenbremsung ist
nicht darauf ausgelegt, starke
Bremskräfte auszulösen oder au‐
tomatisch eine Kollision zu verhin‐
dern. Seine Funktion besteht in
der Verringerung der Fahrge‐
schwindigkeit vor einem mögli‐
chen Aufprall. Das System löst
unter Umständen nicht für ge‐
parkte Fahrzeuge, Fußgänger
oder Tiere aus. Nach einem plötz‐ lichen Spurwechsel benötigt das
System eine gewisse Zeit zum Er‐ kennen des nächsten vorausfahr‐
enden Fahrzeugs.
Während der Fahrt ist stets die
volle Aufmerksamkeit des Fahrers
erforderlich. Der Fahrer muss
stets bereit sein, zu handeln und
die Bremsen bzw. die Lenkung zu bedienen, um Kollisionen zu ver‐
meiden. Die Funktionsweise des
Systems setzt voraus, dass alle
Fahrgäste angeschnallt sind.
Systemgrenzen
Die aktive Gefahrenbremsung ist bei
Regen, Schneefall und starkem
Schmutz nur eingeschränkt bzw.
nicht funktionsfähig, da der Radar‐
sensor in diesem Fall mit Wasser,
Staub, Eis oder Schnee bedeckt sein kann. Wenn der Sensor blockiert ist,
reinigen Sie die Sensorabdeckung.
In seltenen Fällen kann die aktive Ge‐
fahrenbremsung ein kurzes Bremsen
auslösen, das unnötig erscheint, bei‐
spielsweise bei einem Verkehrsschild
in einer Kurve oder bei Fahrzeugen
auf einer anderen Spur. Dies wird als
akzeptabler Betrieb betrachtet; das Fahrzeug erfordert keinen Service.
Gaspedal fest drücken, um den auto‐
matischen Bremsvorgang zu überge‐
hen.
Einstellungen
Die Einstellungen können im Menü
Auffahr-Warnung der Fahrzeugper‐
sonalisierung geändert werden
3 137.Störung
Ist ein Systemservice erforderlich,
wird im Driver Information Center
(DIC) eine Meldung angezeigt.
Arbeitet das System nicht ordnungs‐
gemäß, werden Fahrzeugmeldungen im DIC angezeigt.
Fahrzeugmeldungen 3 131.

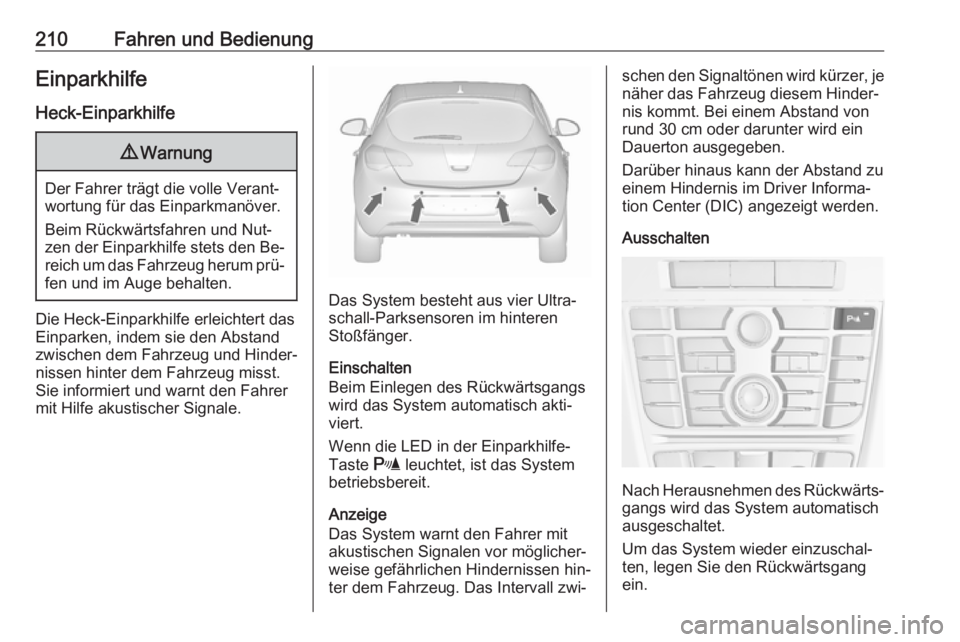

210Fahren und BedienungEinparkhilfe
Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Beim Rückwärtsfahren und Nut‐
zen der Einparkhilfe stets den Be‐ reich um das Fahrzeug herum prü‐
fen und im Auge behalten.
Die Heck-Einparkhilfe erleichtert das
Einparken, indem sie den Abstand
zwischen dem Fahrzeug und Hinder‐
nissen hinter dem Fahrzeug misst.
Sie informiert und warnt den Fahrer
mit Hilfe akustischer Signale.
Das System besteht aus vier Ultra‐
schall-Parksensoren im hinteren
Stoßfänger.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Wenn die LED in der Einparkhilfe-
Taste r leuchtet, ist das System
betriebsbereit.
Anzeige
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen hin‐
ter dem Fahrzeug. Das Intervall zwi‐
schen den Signaltönen wird kürzer, je
näher das Fahrzeug diesem Hinder‐
nis kommt. Bei einem Abstand von
rund 30 cm oder darunter wird ein
Dauerton ausgegeben.
Darüber hinaus kann der Abstand zu
einem Hindernis im Driver Informa‐
tion Center (DIC) angezeigt werden.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird das System automatisch
ausgeschaltet.
Um das System wieder einzuschal‐ ten, legen Sie den Rückwärtsgang ein.

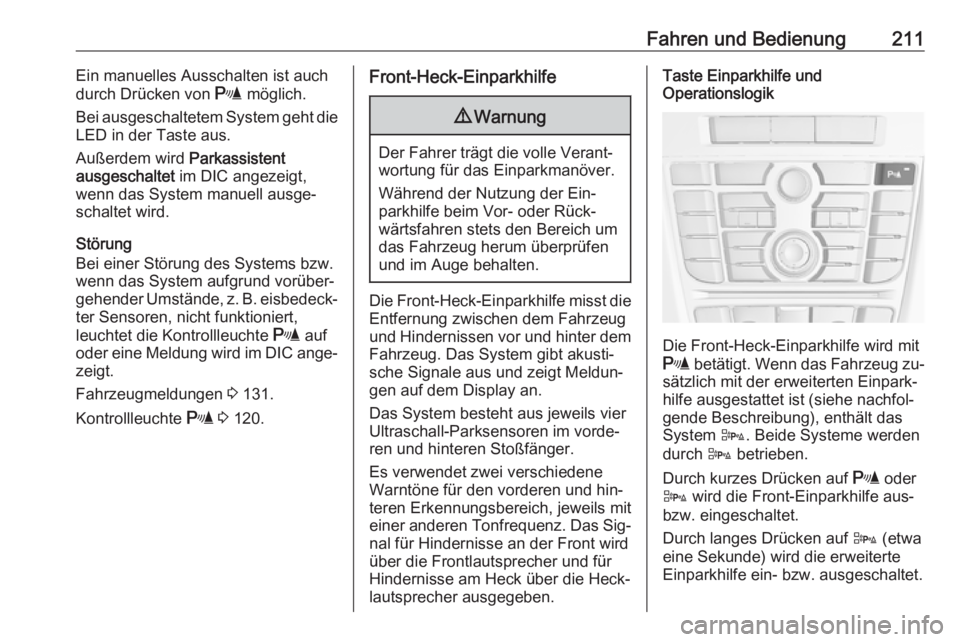

Fahren und Bedienung211Ein manuelles Ausschalten ist auch
durch Drücken von r möglich.
Bei ausgeschaltetem System geht die
LED in der Taste aus.
Außerdem wird Parkassistent
ausgeschaltet im DIC angezeigt,
wenn das System manuell ausge‐
schaltet wird.
Störung
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände, z. B. eisbedeck‐ ter Sensoren, nicht funktioniert,
leuchtet die Kontrollleuchte r auf
oder eine Meldung wird im DIC ange‐
zeigt.
Fahrzeugmeldungen 3 131.
Kontrollleuchte r 3 120.Front-Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der Ein‐
parkhilfe beim Vor- oder Rück‐
wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Das System gibt akusti‐
sche Signale aus und zeigt Meldun‐
gen auf dem Display an.
Das System besteht aus jeweils vier
Ultraschall-Parksensoren im vorde‐
ren und hinteren Stoßfänger.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hin‐
teren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz. Das Sig‐ nal für Hindernisse an der Front wird
über die Frontlautsprecher und für
Hindernisse am Heck über die Heck‐
lautsprecher ausgegeben.
Taste Einparkhilfe und
Operationslogik
Die Front-Heck-Einparkhilfe wird mit
r betätigt. Wenn das Fahrzeug zu‐
sätzlich mit der erweiterten Einpark‐
hilfe ausgestattet ist (siehe nachfol‐
gende Beschreibung), enthält das
System D. Beide Systeme werden
durch D betrieben.
Durch kurzes Drücken auf r oder
D wird die Front-Einparkhilfe aus-
bzw. eingeschaltet.
Durch langes Drücken auf D (etwa
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet.

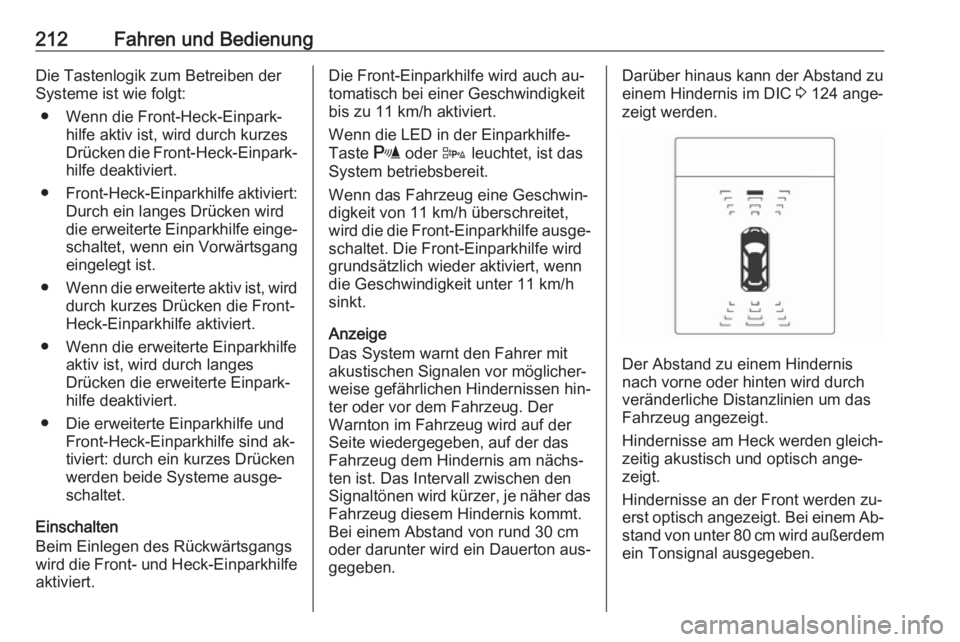

212Fahren und BedienungDie Tastenlogik zum Betreiben der
Systeme ist wie folgt:
● Wenn die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch kurzes
Drücken die Front-Heck-Einpark‐ hilfe deaktiviert.
● Front-Heck-Einparkhilfe aktiviert:
Durch ein langes Drücken wird
die erweiterte Einparkhilfe einge‐
schaltet, wenn ein Vorwärtsgang
eingelegt ist.
● Wenn die erweiterte aktiv ist, wird
durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.
● Wenn die erweiterte Einparkhilfe aktiv ist, wird durch langes
Drücken die erweiterte Einpark‐ hilfe deaktiviert.
● Die erweiterte Einparkhilfe und Front-Heck-Einparkhilfe sind ak‐tiviert: durch ein kurzes Drücken
werden beide Systeme ausge‐
schaltet.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird die Front- und Heck-Einparkhilfe aktiviert.Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit
bis zu 11 km/h aktiviert.
Wenn die LED in der Einparkhilfe-
Taste r oder D leuchtet, ist das
System betriebsbereit.
Wenn das Fahrzeug eine Geschwin‐
digkeit von 11 km/h überschreitet,
wird die die Front-Einparkhilfe ausge‐
schaltet. Die Front-Einparkhilfe wird
grundsätzlich wieder aktiviert, wenn
die Geschwindigkeit unter 11 km/h
sinkt.
Anzeige
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen hin‐
ter oder vor dem Fahrzeug. Der
Warnton im Fahrzeug wird auf der
Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton aus‐
gegeben.Darüber hinaus kann der Abstand zu
einem Hindernis im DIC 3 124 ange‐
zeigt werden.
Der Abstand zu einem Hindernis
nach vorne oder hinten wird durch
veränderliche Distanzlinien um das
Fahrzeug angezeigt.
Hindernisse am Heck werden gleich‐
zeitig akustisch und optisch ange‐
zeigt.
Hindernisse an der Front werden zu‐
erst optisch angezeigt. Bei einem Ab‐
stand von unter 80 cm wird außerdem
ein Tonsignal ausgegeben.

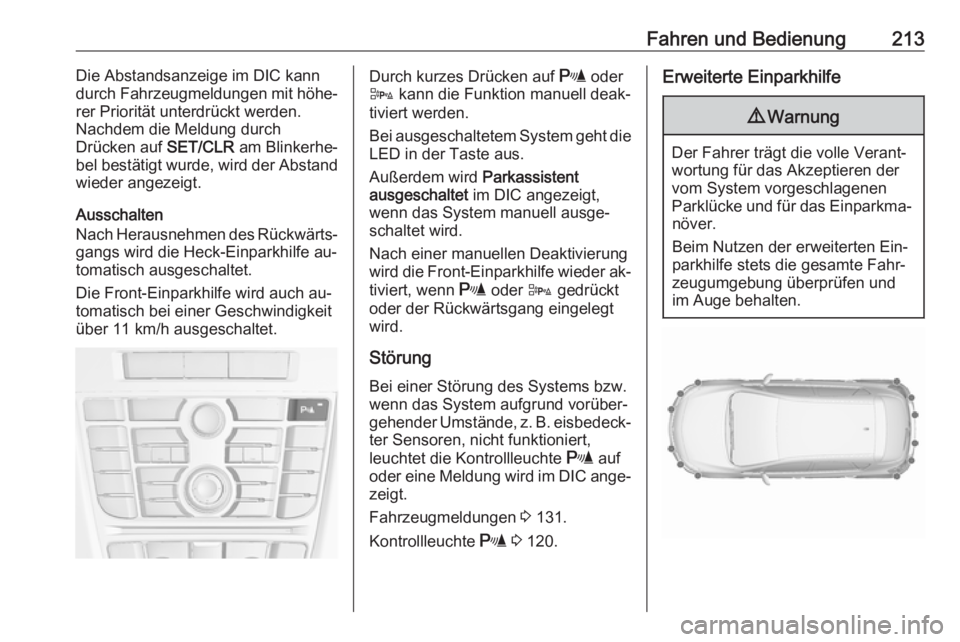

Fahren und Bedienung213Die Abstandsanzeige im DIC kann
durch Fahrzeugmeldungen mit höhe‐
rer Priorität unterdrückt werden.
Nachdem die Meldung durch
Drücken auf SET/CLR am Blinkerhe‐
bel bestätigt wurde, wird der Abstand wieder angezeigt.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird die Heck-Einparkhilfe au‐
tomatisch ausgeschaltet.
Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit
über 11 km/h ausgeschaltet.Durch kurzes Drücken auf r oder
D kann die Funktion manuell deak‐
tiviert werden.
Bei ausgeschaltetem System geht die LED in der Taste aus.
Außerdem wird Parkassistent
ausgeschaltet im DIC angezeigt,
wenn das System manuell ausge‐
schaltet wird.
Nach einer manuellen Deaktivierung
wird die Front-Einparkhilfe wieder ak‐
tiviert, wenn r oder D gedrückt
oder der Rückwärtsgang eingelegt wird.
Störung Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände, z. B. eisbedeck‐
ter Sensoren, nicht funktioniert,
leuchtet die Kontrollleuchte r auf
oder eine Meldung wird im DIC ange‐ zeigt.
Fahrzeugmeldungen 3 131.
Kontrollleuchte r 3 120.Erweiterte Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten Ein‐
parkhilfe stets die gesamte Fahr‐
zeugumgebung überprüfen und
im Auge behalten.

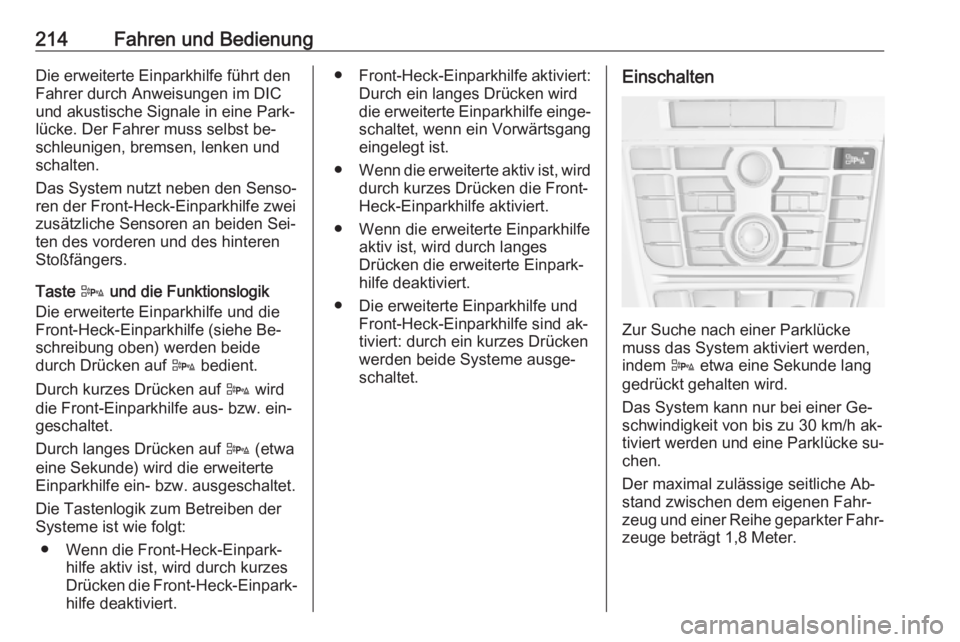

214Fahren und BedienungDie erweiterte Einparkhilfe führt den
Fahrer durch Anweisungen im DIC und akustische Signale in eine Park‐
lücke. Der Fahrer muss selbst be‐
schleunigen, bremsen, lenken und schalten.
Das System nutzt neben den Senso‐
ren der Front-Heck-Einparkhilfe zwei
zusätzliche Sensoren an beiden Sei‐ ten des vorderen und des hinteren
Stoßfängers.
Taste D und die Funktionslogik
Die erweiterte Einparkhilfe und die Front-Heck-Einparkhilfe (siehe Be‐
schreibung oben) werden beide
durch Drücken auf D bedient.
Durch kurzes Drücken auf D wird
die Front-Einparkhilfe aus- bzw. ein‐
geschaltet.
Durch langes Drücken auf D (etwa
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet.
Die Tastenlogik zum Betreiben der
Systeme ist wie folgt:
● Wenn die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch kurzes
Drücken die Front-Heck-Einpark‐ hilfe deaktiviert.● Front-Heck-Einparkhilfe aktiviert:
Durch ein langes Drücken wird
die erweiterte Einparkhilfe einge‐
schaltet, wenn ein Vorwärtsgang eingelegt ist.
● Wenn die erweiterte aktiv ist, wird
durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.
● Wenn die erweiterte Einparkhilfe aktiv ist, wird durch langes
Drücken die erweiterte Einpark‐ hilfe deaktiviert.
● Die erweiterte Einparkhilfe und Front-Heck-Einparkhilfe sind ak‐tiviert: durch ein kurzes Drücken
werden beide Systeme ausge‐
schaltet.Einschalten
Zur Suche nach einer Parklücke
muss das System aktiviert werden,
indem D etwa eine Sekunde lang
gedrückt gehalten wird.
Das System kann nur bei einer Ge‐
schwindigkeit von bis zu 30 km/h ak‐
tiviert werden und eine Parklücke su‐
chen.
Der maximal zulässige seitliche Ab‐
stand zwischen dem eigenen Fahr‐
zeug und einer Reihe geparkter Fahr‐
zeuge beträgt 1,8 Meter.
