2016 OPEL ASTRA J Betriebsanleitung (in German)

Fahrzeugwartung247Warnschild
Bedeutung der Symbole:● Funken, offene Flammen oder Rauch vermeiden.
● Augen immer schützen. Explo‐ sive Gase können zu Erblindung
oder Verletzungen führen.
● Fahrzeugbatterie außerhalb der Reichweite von Kindern halten.
● Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblin‐
dung oder ernsten Verätzungen
führen kann.
● Für weitere Informationen siehe Betriebsanleitung.
● Rund um die Fahrzeugbatterie können explosive Gase auftre‐
ten.
Diesel-Kraftstoffsystem entlüften
Wenn der Tank leergefahren wurde,
muss das Diesel-Kraftstoffsystem
entlüftet werden. Zündung dreimal für jeweils 15 Sekunden einschalten.
Dann den Motor höchstens
40 Sekunden lang drehen lassen.
Diesen Vorgang frühestens nach
5 Sekunden wiederholen. Wenn der Motor nicht startet, die Hilfe einer
Werkstatt in Anspruch nehmen.Scheibenwischerwechsel
Wischerarm anheben, bis er von
selbst steht, Taste zum Lösen des
Wischerblattes drücken und Wischer‐ blatt abnehmen.
Wischerblatt leicht abgewinkelt am Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.

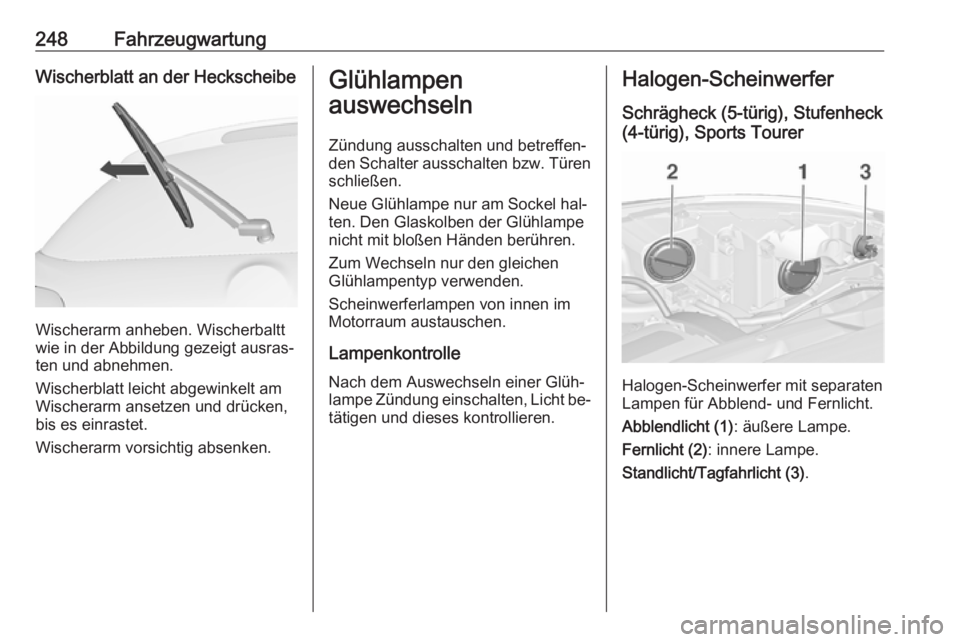

248FahrzeugwartungWischerblatt an der Heckscheibe
Wischerarm anheben. Wischerbaltt
wie in der Abbildung gezeigt ausras‐
ten und abnehmen.
Wischerblatt leicht abgewinkelt am
Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Glühlampen
auswechseln
Zündung ausschalten und betreffen‐
den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel hal‐
ten. Den Glaskolben der Glühlampe
nicht mit bloßen Händen berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.
Lampenkontrolle Nach dem Auswechseln einer Glüh‐
lampe Zündung einschalten, Licht be‐
tätigen und dieses kontrollieren.Halogen-Scheinwerfer
Schrägheck (5-türig), Stufenheck
(4-türig), Sports Tourer
Halogen-Scheinwerfer mit separaten
Lampen für Abblend- und Fernlicht.
Abblendlicht (1) : äußere Lampe.
Fernlicht (2) : innere Lampe.
Standlicht/Tagfahrlicht (3) .

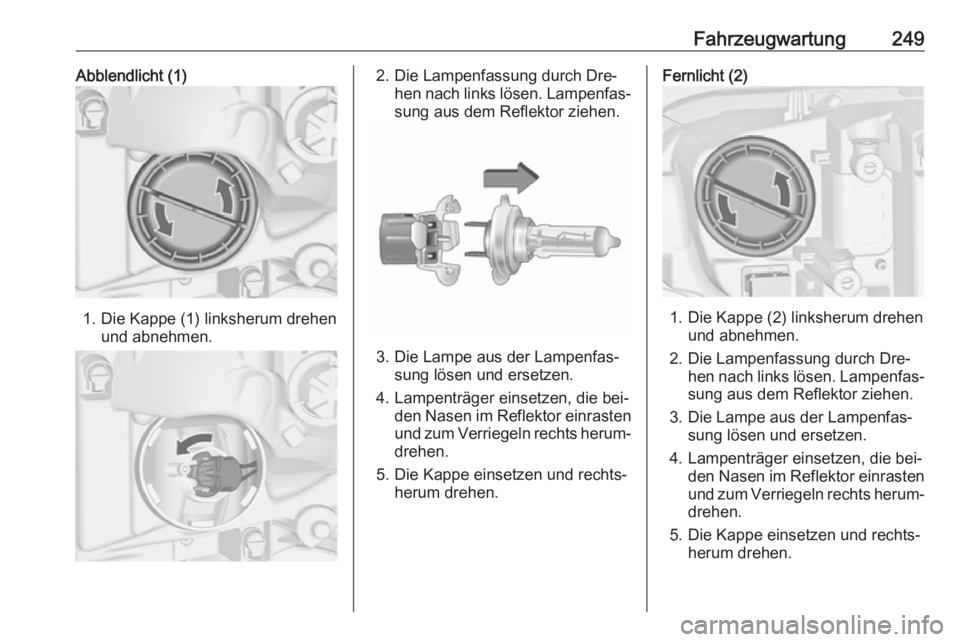

Fahrzeugwartung249Abblendlicht (1)
1. Die Kappe (1) linksherum drehenund abnehmen.
2. Die Lampenfassung durch Dre‐hen nach links lösen. Lampenfas‐sung aus dem Reflektor ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Lampenträger einsetzen, die bei‐ den Nasen im Reflektor einrastenund zum Verriegeln rechts herum‐
drehen.
5. Die Kappe einsetzen und rechts‐ herum drehen.
Fernlicht (2)
1. Die Kappe (2) linksherum drehenund abnehmen.
2. Die Lampenfassung durch Dre‐ hen nach links lösen. Lampenfas‐sung aus dem Reflektor ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Lampenträger einsetzen, die bei‐ den Nasen im Reflektor einrasten
und zum Verriegeln rechts herum‐ drehen.
5. Die Kappe einsetzen und rechts‐ herum drehen.

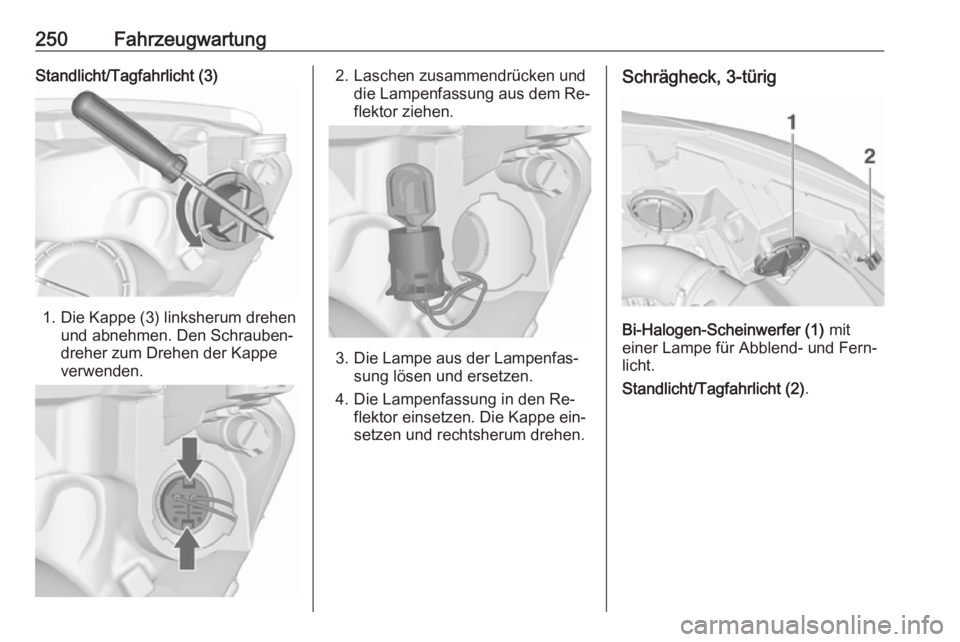

250FahrzeugwartungStandlicht/Tagfahrlicht (3)
1. Die Kappe (3) linksherum drehenund abnehmen. Den Schrauben‐
dreher zum Drehen der Kappe
verwenden.
2. Laschen zusammendrücken und die Lampenfassung aus dem Re‐
flektor ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung in den Re‐ flektor einsetzen. Die Kappe ein‐setzen und rechtsherum drehen.
Schrägheck, 3-türig
Bi-Halogen-Scheinwerfer (1) mit
einer Lampe für Abblend- und Fern‐
licht.
Standlicht/Tagfahrlicht (2) .

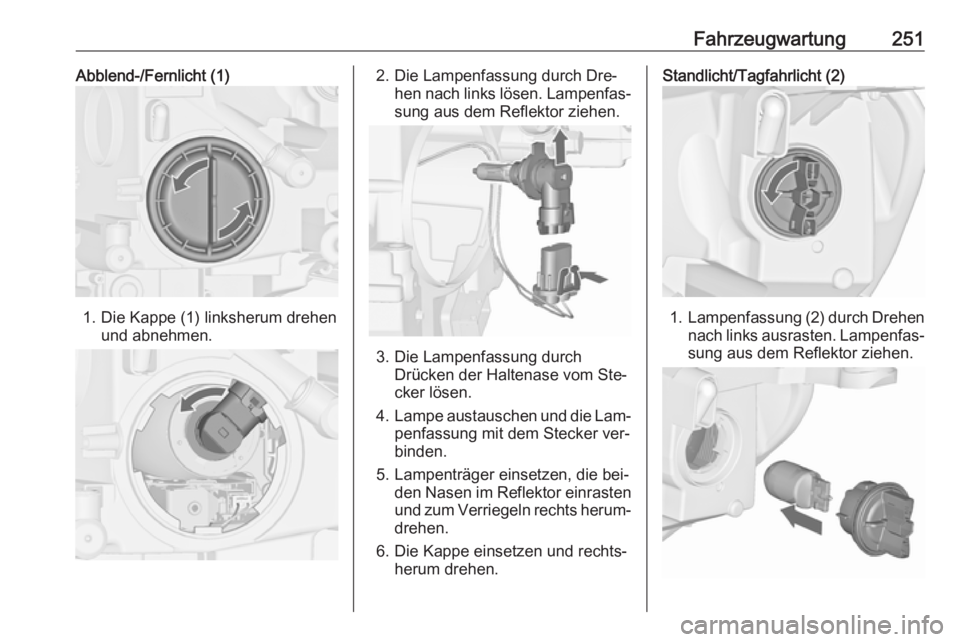

Fahrzeugwartung251Abblend-/Fernlicht (1)
1. Die Kappe (1) linksherum drehenund abnehmen.
2. Die Lampenfassung durch Dre‐hen nach links lösen. Lampenfas‐sung aus dem Reflektor ziehen.
3. Die Lampenfassung durch Drücken der Haltenase vom Ste‐
cker lösen.
4. Lampe austauschen und die Lam‐
penfassung mit dem Stecker ver‐
binden.
5. Lampenträger einsetzen, die bei‐ den Nasen im Reflektor einrasten
und zum Verriegeln rechts herum‐ drehen.
6. Die Kappe einsetzen und rechts‐ herum drehen.
Standlicht/Tagfahrlicht (2)
1.Lampenfassung (2) durch Drehen
nach links ausrasten. Lampenfas‐
sung aus dem Reflektor ziehen.

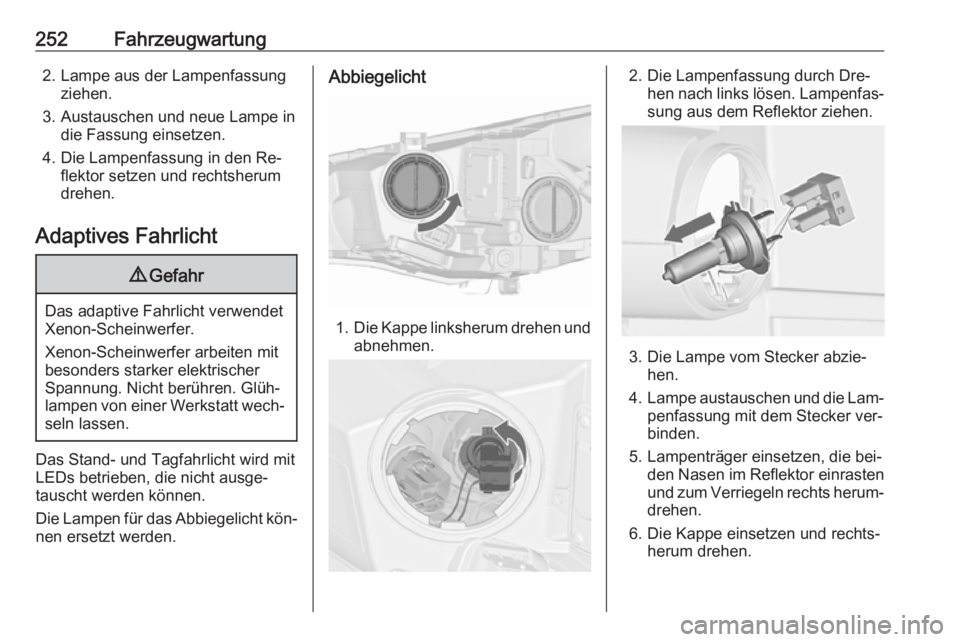

252Fahrzeugwartung2. Lampe aus der Lampenfassungziehen.
3. Austauschen und neue Lampe in die Fassung einsetzen.
4. Die Lampenfassung in den Re‐ flektor setzen und rechtsherum
drehen.
Adaptives Fahrlicht9 Gefahr
Das adaptive Fahrlicht verwendet
Xenon-Scheinwerfer.
Xenon-Scheinwerfer arbeiten mit
besonders starker elektrischer
Spannung. Nicht berühren. Glüh‐
lampen von einer Werkstatt wech‐
seln lassen.
Das Stand- und Tagfahrlicht wird mit LEDs betrieben, die nicht ausge‐
tauscht werden können.
Die Lampen für das Abbiegelicht kön‐ nen ersetzt werden.
Abbiegelicht
1. Die Kappe linksherum drehen und
abnehmen.
2. Die Lampenfassung durch Dre‐ hen nach links lösen. Lampenfas‐sung aus dem Reflektor ziehen.
3. Die Lampe vom Stecker abzie‐ hen.
4. Lampe austauschen und die Lam‐
penfassung mit dem Stecker ver‐
binden.
5. Lampenträger einsetzen, die bei‐ den Nasen im Reflektor einrasten
und zum Verriegeln rechts herum‐ drehen.
6. Die Kappe einsetzen und rechts‐ herum drehen.

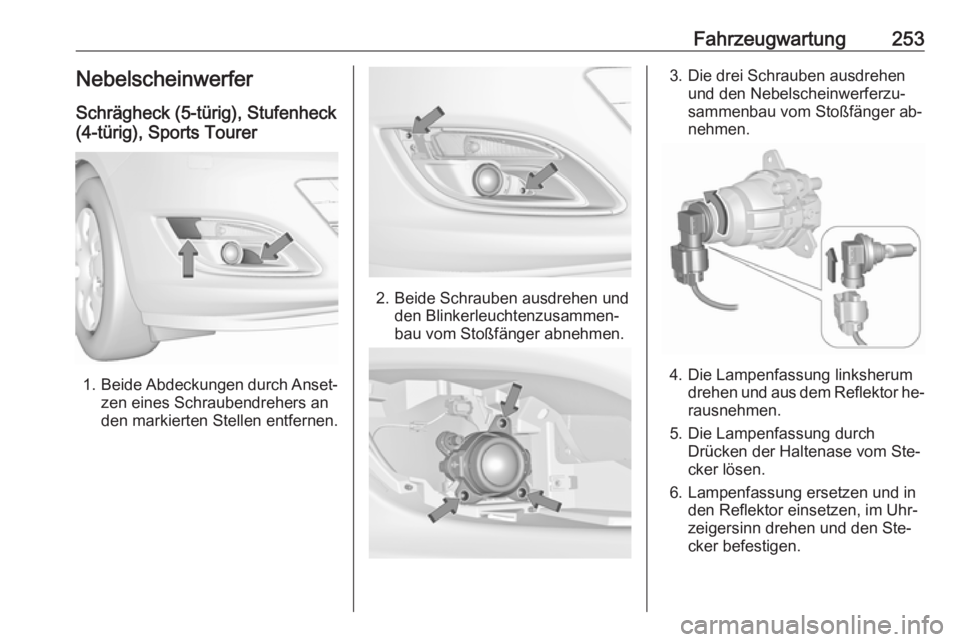

Fahrzeugwartung253Nebelscheinwerfer
Schrägheck (5-türig), Stufenheck
(4-türig), Sports Tourer
1. Beide Abdeckungen durch Anset‐
zen eines Schraubendrehers an
den markierten Stellen entfernen.
2. Beide Schrauben ausdrehen und den Blinkerleuchtenzusammen‐
bau vom Stoßfänger abnehmen.
3. Die drei Schrauben ausdrehen und den Nebelscheinwerferzu‐
sammenbau vom Stoßfänger ab‐
nehmen.
4. Die Lampenfassung linksherum drehen und aus dem Reflektor he‐
rausnehmen.
5. Die Lampenfassung durch Drücken der Haltenase vom Ste‐
cker lösen.
6. Lampenfassung ersetzen und in den Reflektor einsetzen, im Uhr‐zeigersinn drehen und den Ste‐
cker befestigen.

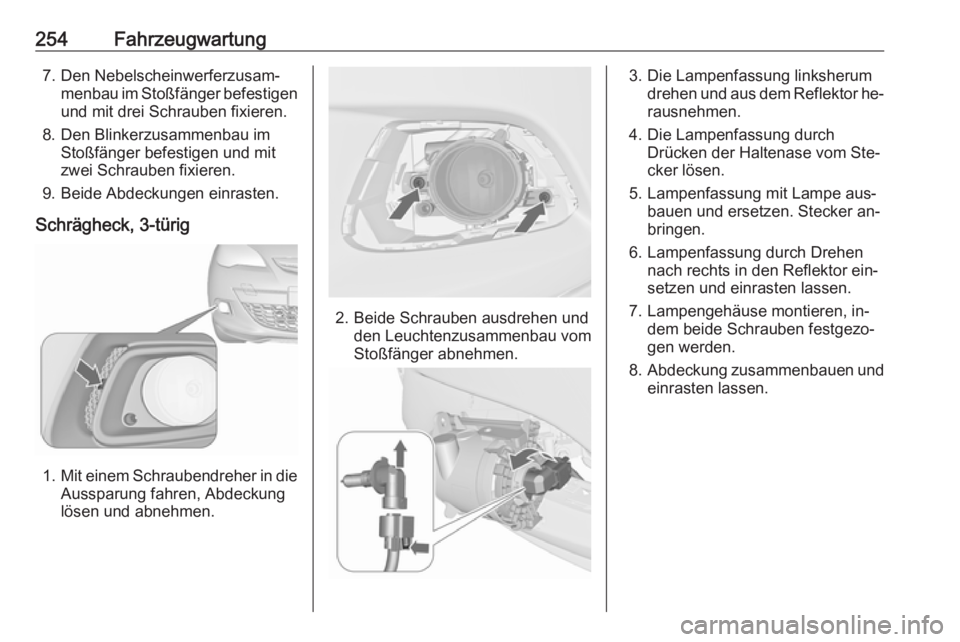

254Fahrzeugwartung7. Den Nebelscheinwerferzusam‐menbau im Stoßfänger befestigen
und mit drei Schrauben fixieren.
8. Den Blinkerzusammenbau im Stoßfänger befestigen und mit
zwei Schrauben fixieren.
9. Beide Abdeckungen einrasten.
Schrägheck, 3-türig
1. Mit einem Schraubendreher in die
Aussparung fahren, Abdeckung
lösen und abnehmen.
2. Beide Schrauben ausdrehen und den Leuchtenzusammenbau vom
Stoßfänger abnehmen.
3. Die Lampenfassung linksherum drehen und aus dem Reflektor he‐
rausnehmen.
4. Die Lampenfassung durch Drücken der Haltenase vom Ste‐
cker lösen.
5. Lampenfassung mit Lampe aus‐ bauen und ersetzen. Stecker an‐
bringen.
6. Lampenfassung durch Drehen nach rechts in den Reflektor ein‐
setzen und einrasten lassen.
7. Lampengehäuse montieren, in‐ dem beide Schrauben festgezo‐
gen werden.
8. Abdeckung zusammenbauen und
einrasten lassen.
