2016 MAZDA MODEL AXELA アクセラ｜取扱説明書 (in Japanese)

425
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ

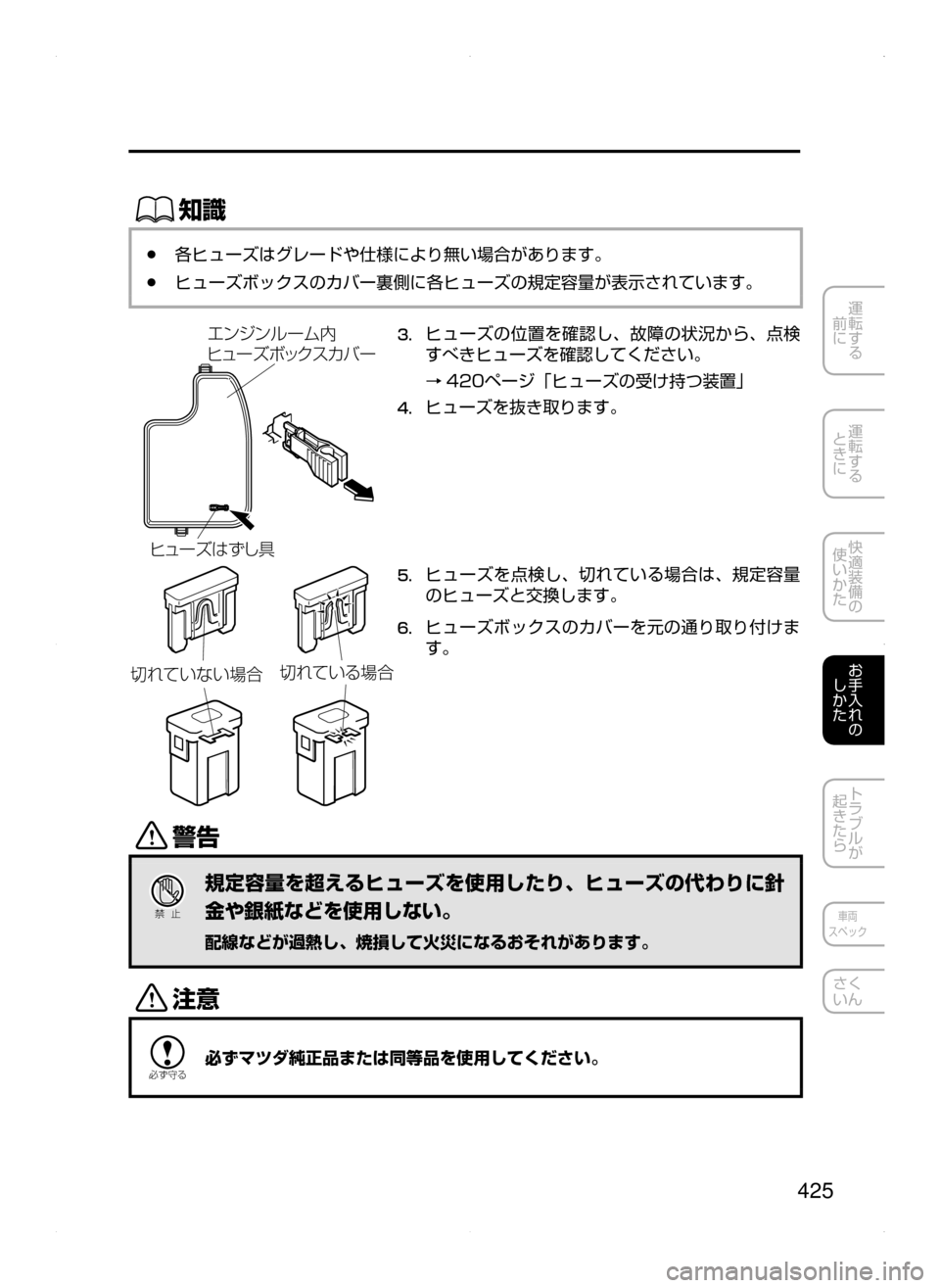

●各ヒューズはグレードや仕様により無い場合があります。
●ヒューズボックスのカバー裏側に各ヒューズの規定容量が表示されています。
¤ï ´ï ç”Üºyy
Îá ”¶ Ø¿«µ §Ì ”
Îá ”¶ xc`é
3. ヒューズの位置を確認し､ 故障の状況から､ 点検
すべきヒューズを確認してください。
→420ページ「ヒューズの受け持つ装置」
4. ヒューズを抜き取ります。

~•oMsM Ôù
~•
oM” Ô ù
5. ヒューズを点検し､ 切れている場合は､ 規定容量
のヒューズと交換します。
6. ヒューズボックスのカバーを元の通り取り付けま
す。
/
Ð

­
規定容量を超えるヒューズを使用したり､ ヒューズの代わりに針
金や銀紙などを使用しない。
配線などが過熱し､ 焼損して火災になるおそれがあります。
«™
žc ”必ずマツダ純正品または同等品を使用してください。
AXELA_Bセ_初版.indb 4252015/07/06 15:21:00

426
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
ŒÝ
ヒューズを交換してもすぐ切れる場合は､ マツダ販売店で点検を受けてください。

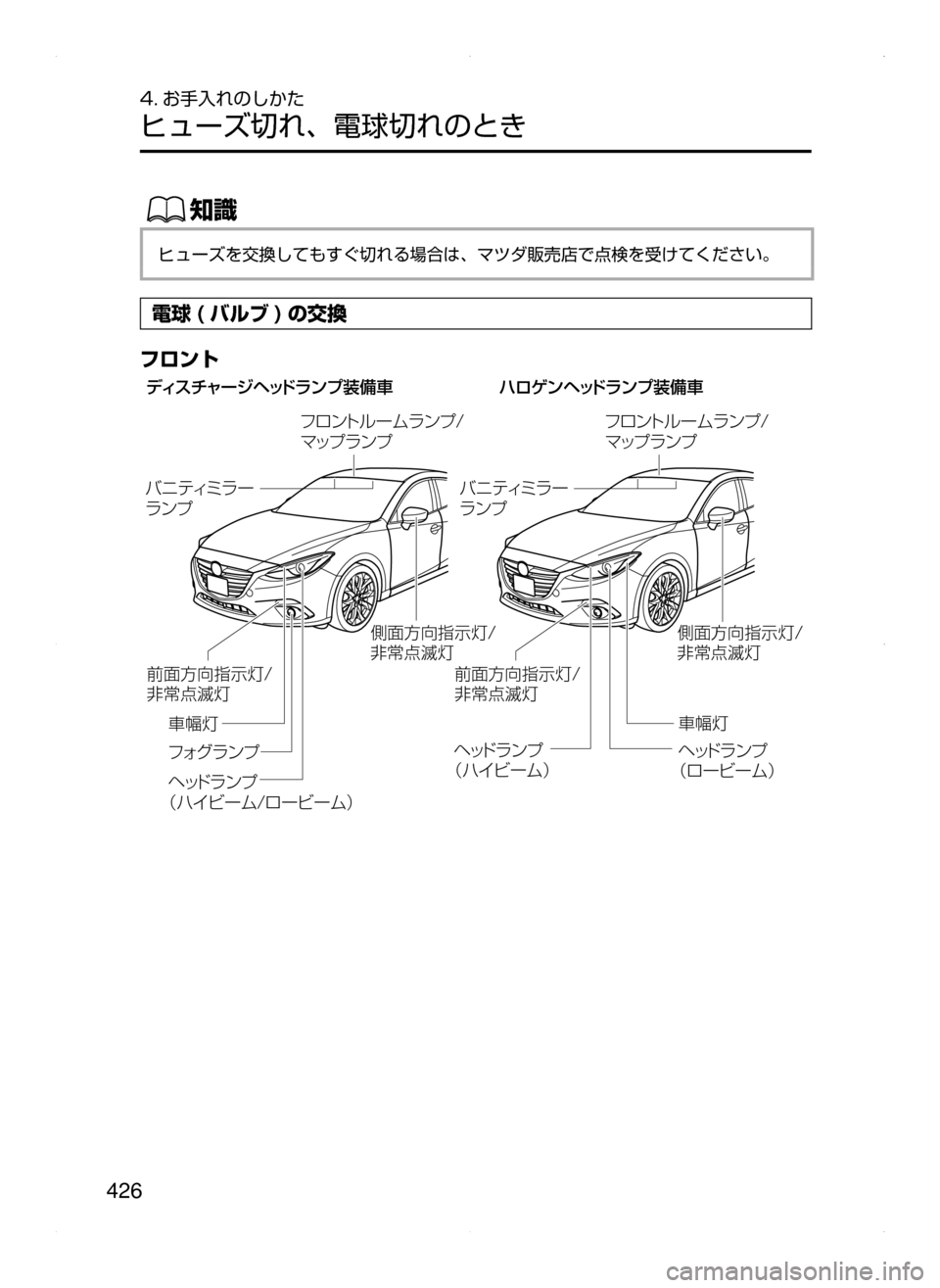

電球 ( バルブ ) の交換
フロント
ß µ½ ß” ´Ô¿ÅåïÓ
÷
‹
ÑéïÄç ”ÜåïÓ
Ú¿ Óå ïÓ Ñé
ïÄç ”ÜåïÓ
Ú¿ Óå ïÓ
ÌÇŸÛå ”
åïÓ ÌÇ
ŸÛå ”
åï Ó
ØM²¦Ôny
‡ ×:Ón ØM²¦Ôn
‡ ×:Ón

²ØM²¦Ôny
‡ ×:Ón

²ØM²¦Ôny
‡ ×:Ón
Ô¿ Åå ïÓ

¢Ë  Ï”Üé” Ï”Ü£ Ô¿
Åå ïÓ y
¢é” ϔܣ
Ô¿
Åå ïÓ y
¢Ë  Ï”Ü£
Ñ¥
¬å ïÓ

ïn

ïn
Ëé
®ï Ô¿ÅåïÓ
÷
‹
AXELA_Bセ_初版.indb 4262015/07/06 15:21:01

427
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

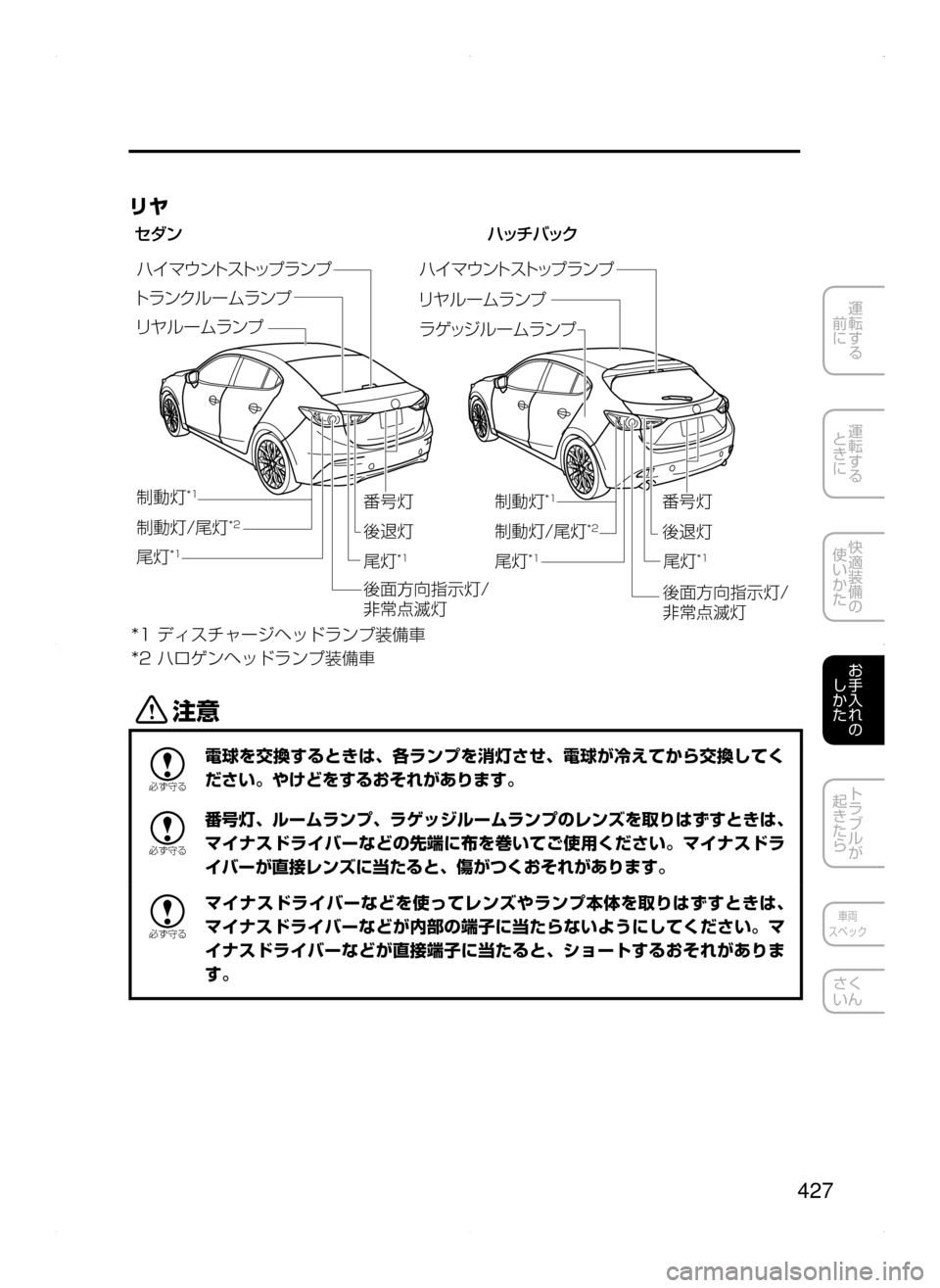

リヤ
·¼ ï
æà ç” ÜåïÓ
Äå
ï«ç” ÜåïÓ
Ë
Ú¢ïĵ Ä¿Óå ïÓ
æàç” ÜåïÓ
å® ¿´ ç” ÜåïÓ
Ë
Ú¢ïĵ Ä¿Óå ïÓ
™ØM²¦Ôn
‡ ×:Ón
Ë¿ ½Ì ¿«

Mˆn
Œn

Mˆn
Œn
jøn
™@n
Œn


Mˆn
Œn

Mˆn
Œn

ßµ½ß”´Ô¿ÅåïÓ
÷
‹

Ëé®ïÔ¿ÅåïÓ
÷
‹
™ØM²¦Ôn
‡ ×:Ón
Œn
jøn
™@n
«™
žc ”
電球を交換するときは､ 各ランプを消灯させ､ 電球が冷えてから交換してく
ださい。やけどをするおそれがあります。
žc ”
番号灯､ ルームランプ､ ラゲッジルームランプのレンズを取りはずすときは､
マイナスドライバーなどの先端に布を巻いてご使用ください。マイナスドラ
イバーが直接レンズに当たると､ 傷がつくおそれがあります。
žc ”
マイナスドライバーなどを使ってレンズやランプ本体を取りはずすときは､
マイナスドライバーなどが内部の端子に当たらないようにしてください。マ
イナスドライバーなどが直接端子に当たると､ ショートするおそれがありま
す。
AXELA_Bセ_初版.indb 4272015/07/06 15:21:02

428
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
ŒÝ

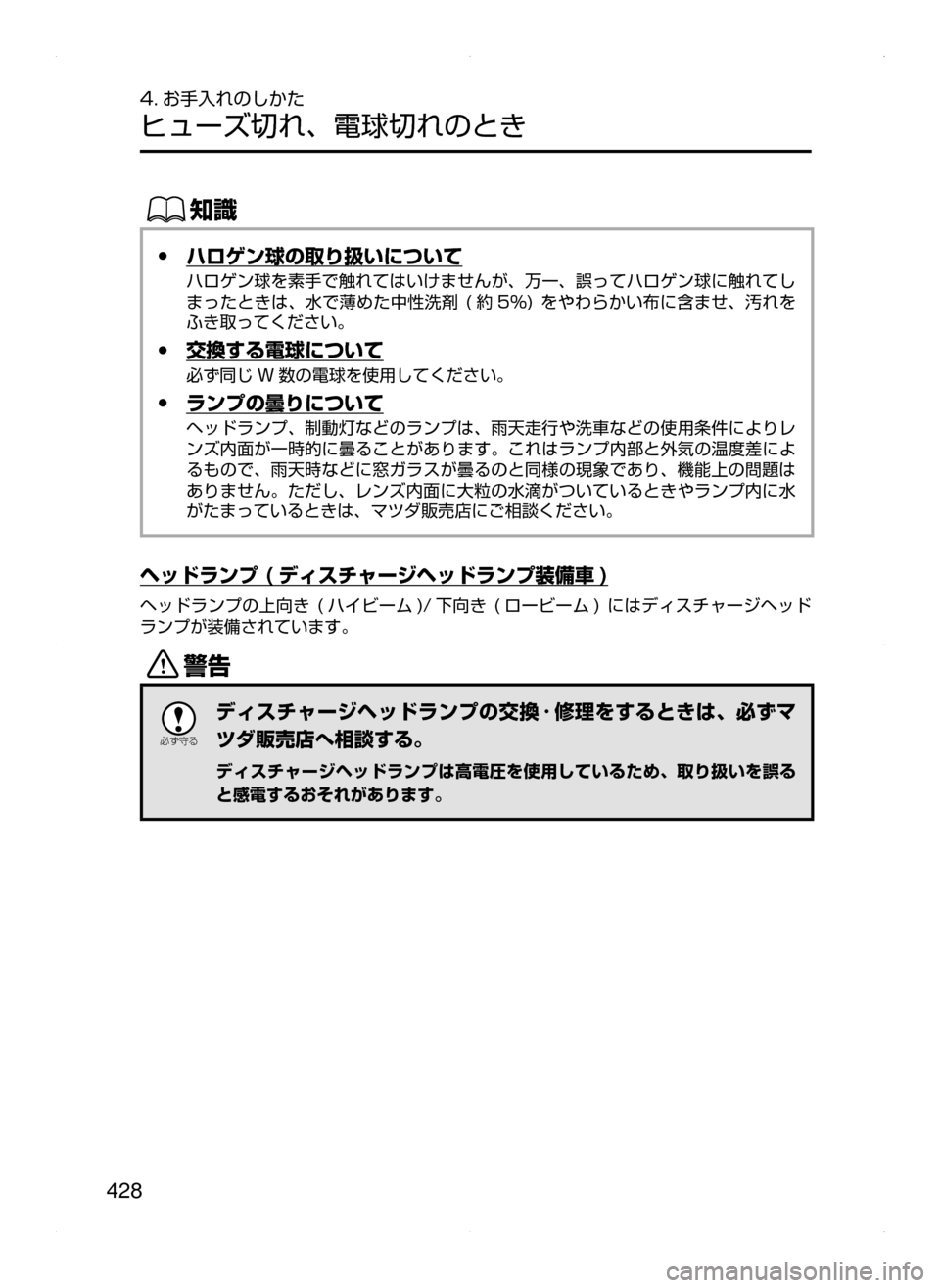

 ●ハロゲン球の取り扱いについて
ハロゲン球を素手で触れてはいけませんが､ 万一､ 誤ってハロゲン球に触れてし
まったときは､ 水で薄めた中性洗剤( 約5%)をやわらかい布に含ませ､ 汚れを
ふき取ってください。
 ●交換する電球について
必ず同じ W 数の電球を使用してください。
 ●ランプの曇りについて
ヘッドランプ､ 制動灯などのランプは､ 雨天走行や洗車などの使用条件によりレ
ンズ内面が一時的に曇ることがあります。これはランプ内部と外気の温度差によ
るもので､ 雨天時などに窓ガラスが曇るのと同様の現象であり､ 機能上の問題は
ありません。ただし､ レンズ内面に大粒の水滴がついているときやランプ内に水
がたまっているときは､ マツダ販売店にご相談ください。
ヘッドランプ ( ディスチャージヘッドランプ装備車 )
ヘッドランプの上向き( ハイビーム)/ 下向き( ロービーム )にはディスチャージヘッド
ランプが装備されています。
/
žc ”
ディスチャージヘッドランプの交換 · 修理をするときは､ 必ずマ
ツダ販売店へ相談する。
ディスチャージヘッドランプは高電圧を使用しているため､ 取り扱いを誤る
と感電するおそれがあります。
AXELA_Bセ_初版.indb 4282015/07/06 15:21:02

429
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

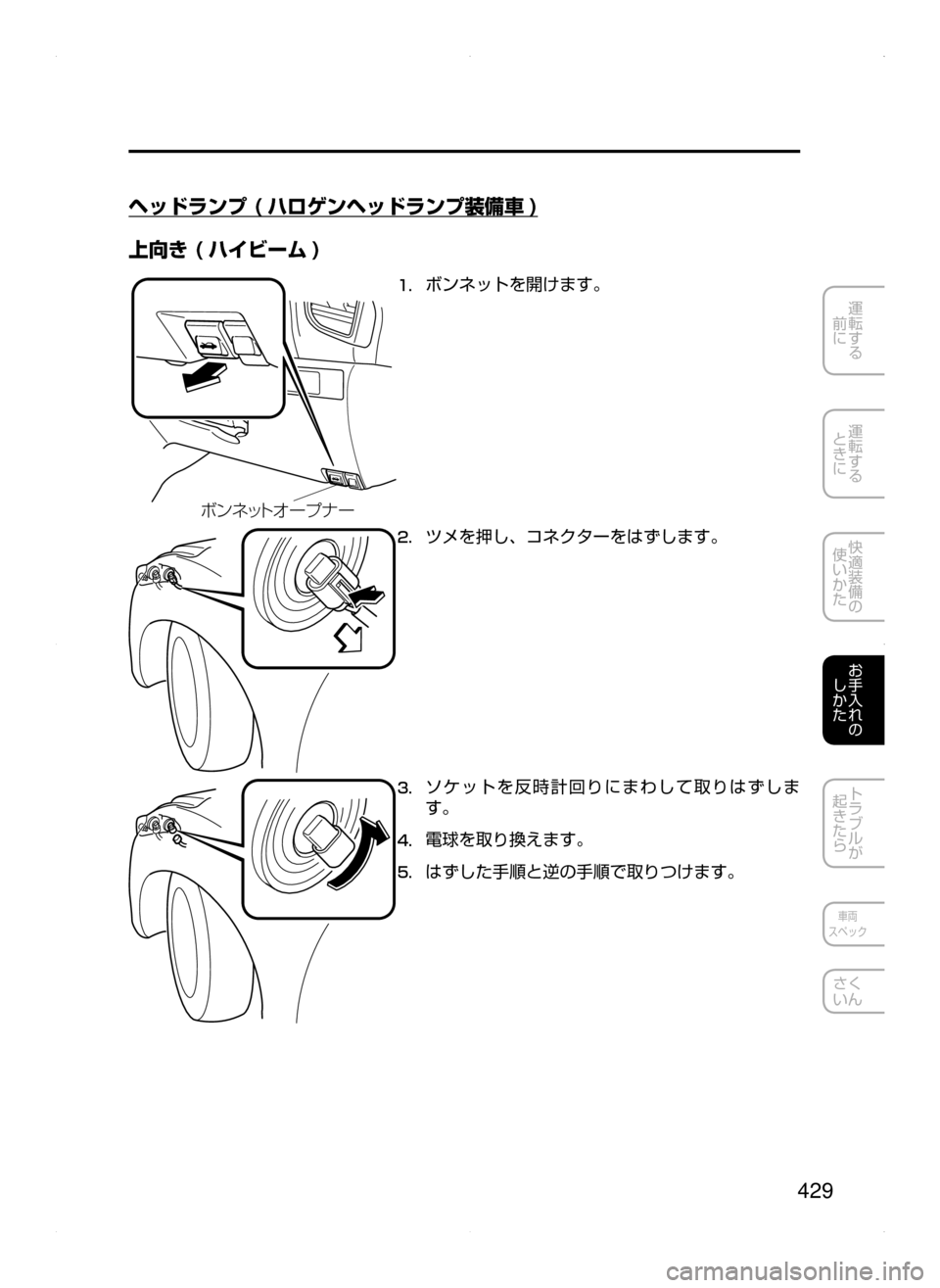

ヘッドランプ ( ハロゲンヘッドランプ装備車 )
上向き ( ハイビーム )
Øï ɿĦ ”Ó Æ”
1. ボンネットを開けます。
2. ツメを押し､ コネクターをはずします。
3. ソケットを反時計回りにまわして取りはずしま
す。
4. 電球を取り換えます。
5. はずした手順と逆の手順で取りつけます。
AXELA_Bセ_初版.indb 4292015/07/06 15:21:03

430
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき

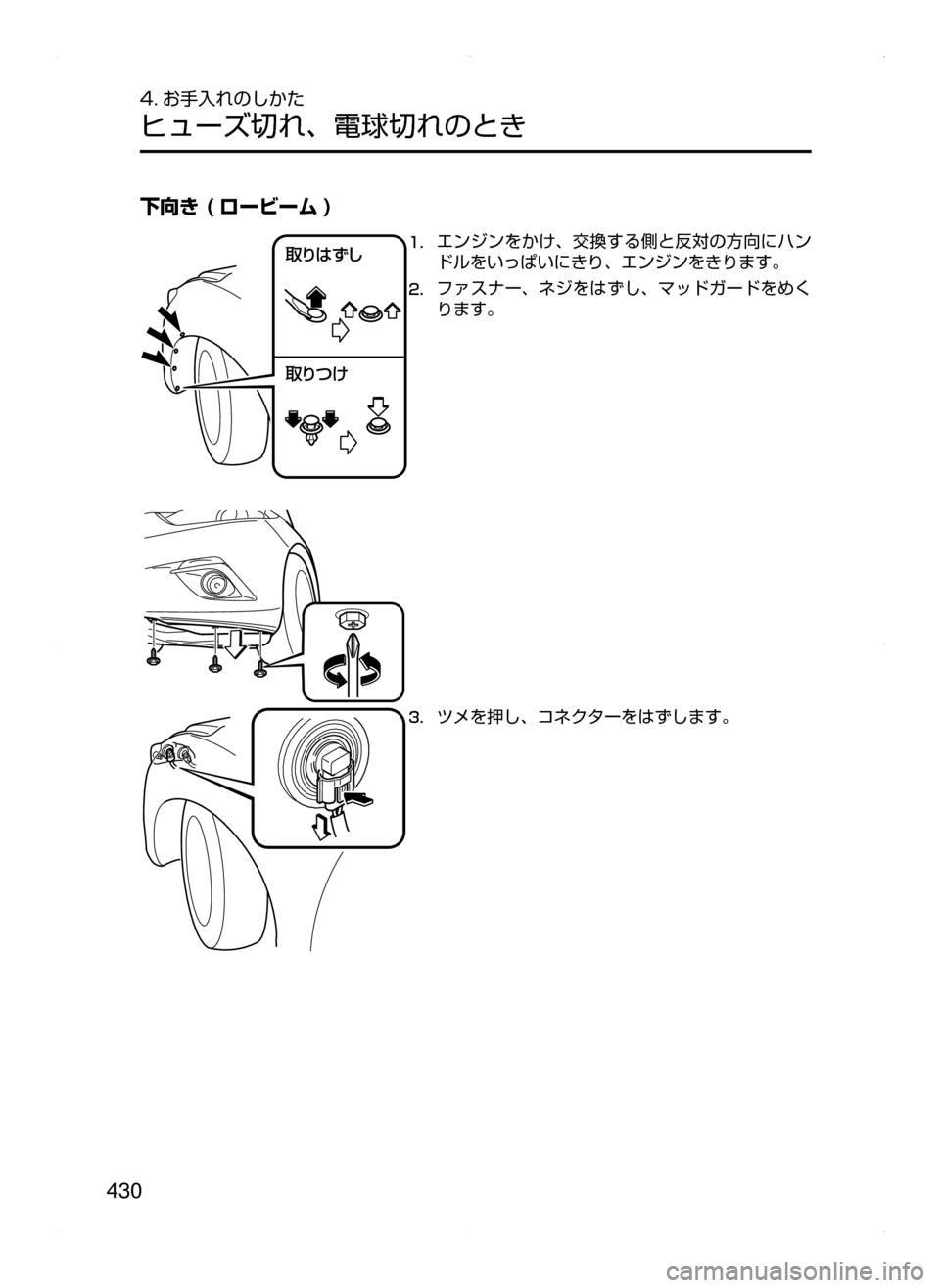

下向き ( ロービーム )
“xc `
“ mZ1. エンジンをかけ､ 交換する側と反対の方向にハン
ドルをいっぱいにきり､ エンジンをきります。
2. ファスナー､ ネジをはずし､ マッドガードをめく
ります。
3. ツメを押し､ コネクターをはずします。
AXELA_Bセ_初版.indb 4302015/07/06 15:21:04

431
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

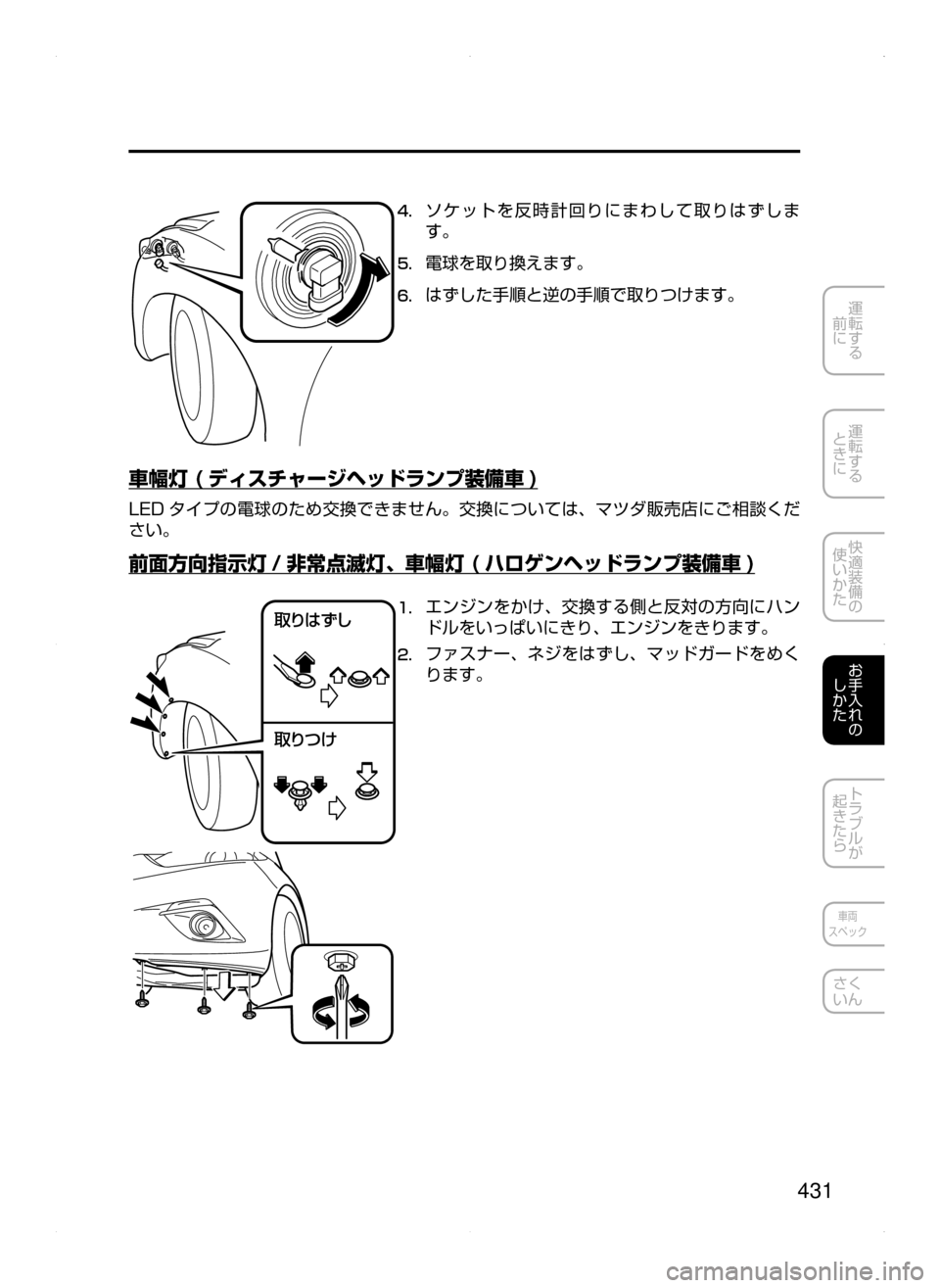

4. ソケットを反時計回りにまわして取りはずしま
す。
5. 電球を取り換えます。
6. はずした手順と逆の手順で取りつけます。
車幅灯 ( ディスチャージヘッドランプ装備車 )
LED タイプの電球のため交換できません。交換については､ マツダ販売店にご相談くだ
さい。
前面方向指示灯 / 非常点滅灯､ 車幅灯 ( ハロゲンヘッドランプ装備車 )
“ xc `
“ mZ1. エンジンをかけ､ 交換する側と反対の方向にハン
ドルをいっぱいにきり､ エンジンをきります。
2. ファスナー､ ネジをはずし､ マッドガードをめく
ります。
AXELA_Bセ_初版.indb 4312015/07/06 15:21:04

432
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき

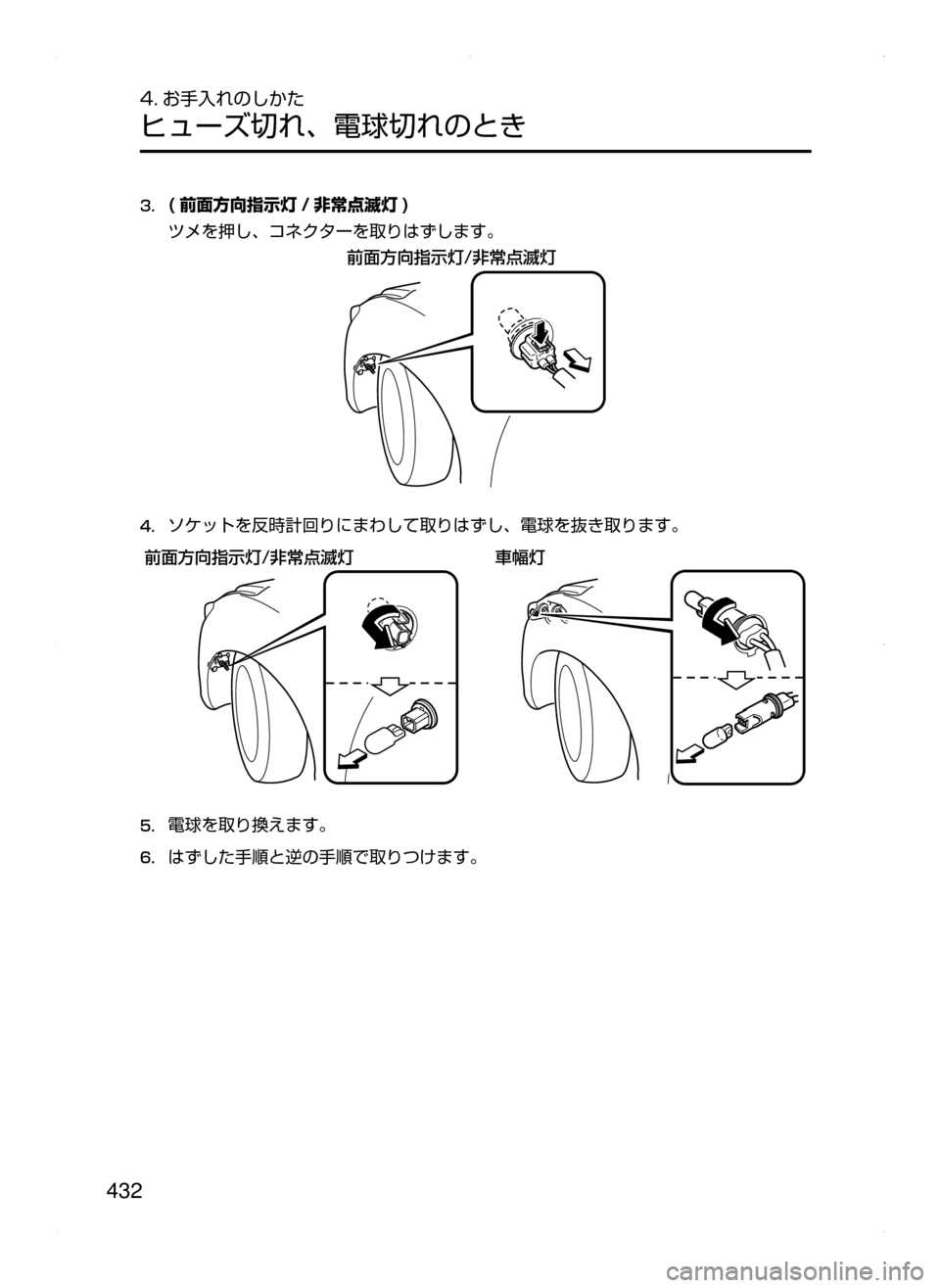

3. ( 前面方向指示灯 / 非常点滅灯 )
ツメを押し､ コネクターを取りはずします。

²ØM²¦Ôn
‡ ×:Ón
4. ソケットを反時計回りにまわして取りはずし､ 電球を抜き取ります。

²ØM²¦Ôn
‡ ×:Ón
ïn
5. 電球を取り換えます。
6. はずした手順と逆の手順で取りつけます。
AXELA_Bセ_初版.indb 4322015/07/06 15:21:05
