2016 MAZDA MODEL AXELA アクセラ｜取扱説明書 (in Japanese)

513
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

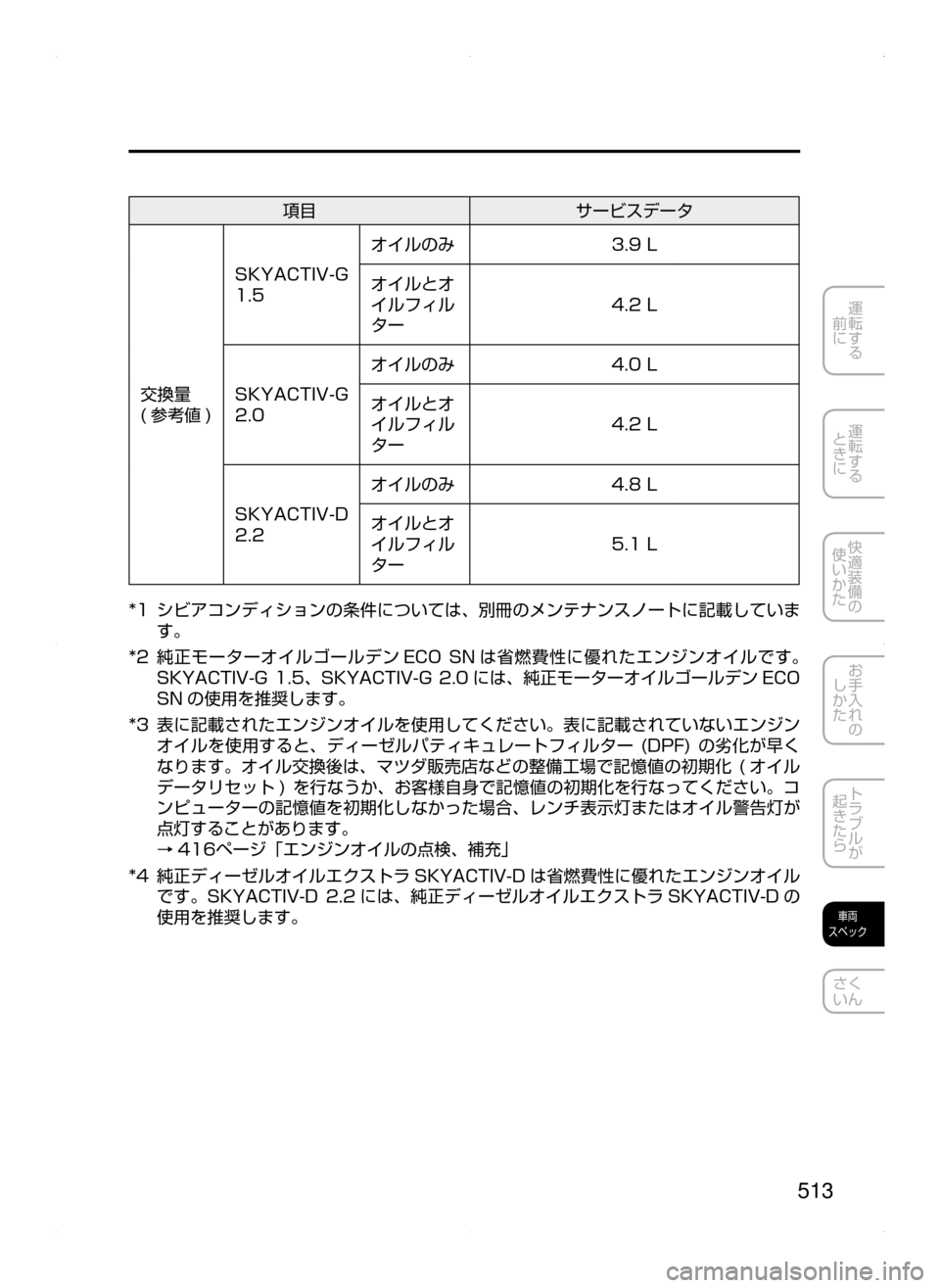

項目 サービスデータ
交換量
( 参考値 )
SKYACTIV-G
1.5オイルのみ
3.9L
オイルとオ
イルフィル
ター
4.2L
SKYACTIV-G
2.0オイルのみ
4.0L
オイルとオ
イルフィル
ター
4.2L
SKYACTIV-D
2.2オイルのみ
4.8L
オイルとオ
イルフィル
ター
5.1L
*1シビアコンディションの条件については､ 別冊のメンテナンスノートに記載していま
す。
*2純正モーターオイルゴールデン ECOSN
は省燃費性に優れたエンジンオイルです。
SKYACTIV-G1.5､ SKYACTIV-G2.0 には､ 純正モーターオイルゴールデン ECO
SN の使用を推奨します。
*3表に記載されたエンジンオイルを使用してください。表に記載されていないエンジン
オイルを使用すると､ ディーゼルパティキュレートフィルター(D PF)の劣化が早く
なります。オイル交換後は､ マツダ販売店などの整備工場で記憶値の初期化( オイル
データリセット )を行なうか､お客様自身で記憶値の初期化を行なってください。コ
ンピューターの記憶値を初期化しなかった場合､ レンチ表示灯またはオイル警告灯が
点灯することがあります。
→416ページ「エンジンオイルの点検､ 補充」
*4純正ディーゼルオイルエクストラ SKYACTIV-D は省燃費性に優れたエンジンオイル
です。SKYACTIV-D2.2 に は､ 純正ディーゼルオイルエクストラ SKYACTIV-D の
使用を推奨します。
AXELA_Bセ_初版.indb 5132015/07/06 15:22:03

514
6. 車両スペック
燃料､ オイル､ 液類

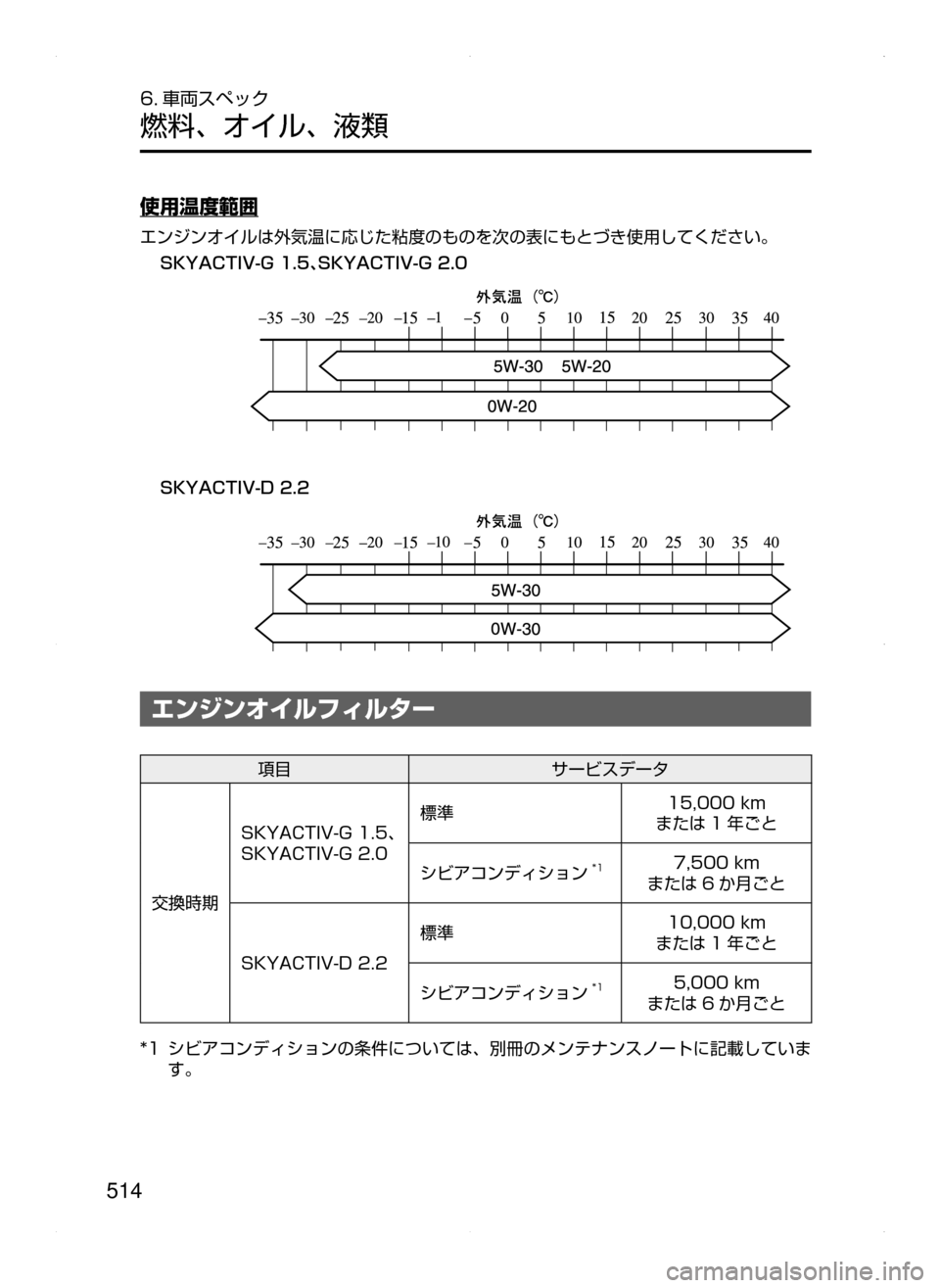

使用温度範囲
エンジンオイルは外気温に応じた粘度のものを次の表にもとづき使用してください。
4,:"$5*7(

J4,:"$5*7(

4,:"$5*7%

エンジンオイルフィルター
項目サービスデータ
交換時期
SKYACTIV-G1.5､
SKYACTIV-G2.0
標準15,000km
または 1 年ごと
シビアコンディション
*17,500km
または 6 か月ごと
SKYACTIV-D2.2
標準10,000km
または 1 年ごと
シビアコンディション
*15,000km
または 6 か月ごと
*1シビアコンディションの条件については､ 別冊のメンテナンスノートに記載していま
す。
AXELA_Bセ_初版.indb 5142015/07/06 15:22:04

515
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

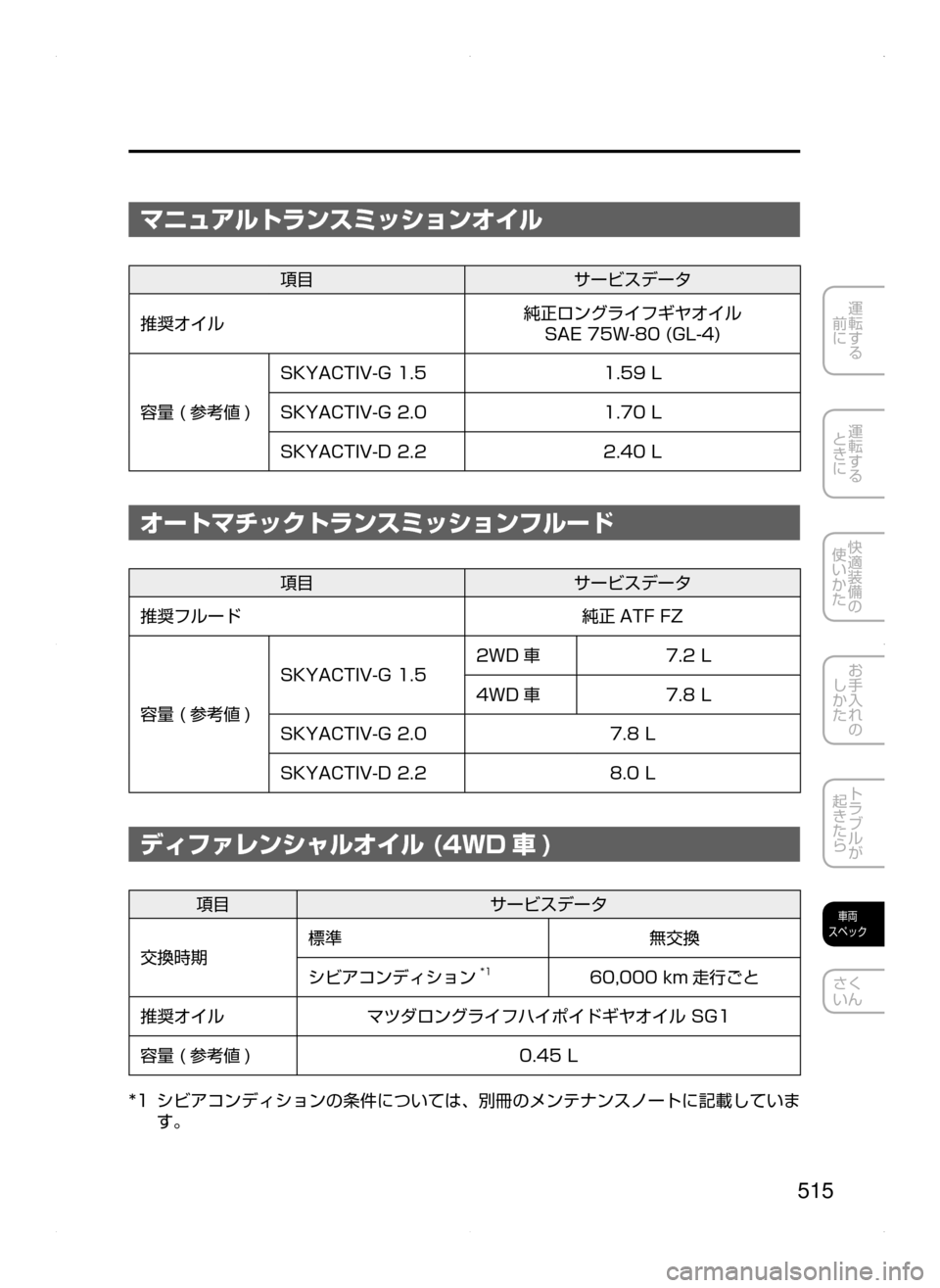

マニュアルトランスミッションオイル
項目 サービスデータ
推奨オイル
純正ロングライフギヤオイル
SAE75W-80(GL-4)
容量( 参考値 )
SKYACTIV-G1.51.59L
SKYACTIV-G2.01.70L
SKYACTIV-D2.22.40L
オートマチックトランスミッションフルード
項目 サービスデータ
推奨フルード
純正 ATFFZ
容量( 参考値 )
SKYACTIV-G1.52WD 車7.2L
4WD 車7.8L
SKYACTIV-G2.07.8L
SKYACTIV-D2.28.0L
ディファレンシャルオイル (4WD 車 )
項目 サービスデータ
交換時期 標準
無交換
シビアコンディション
*160,000km 走行ごと
推奨オイルマツダロングライフハイポイドギヤオイルSG1
容量( 参考値 )0.45L
*1シビアコンディションの条件については､ 別冊のメンテナンスノートに記載していま
す。
AXELA_Bセ_初版.indb 5152015/07/06 15:22:04

516
6. 車両スペック
燃料､ オイル､ 液類

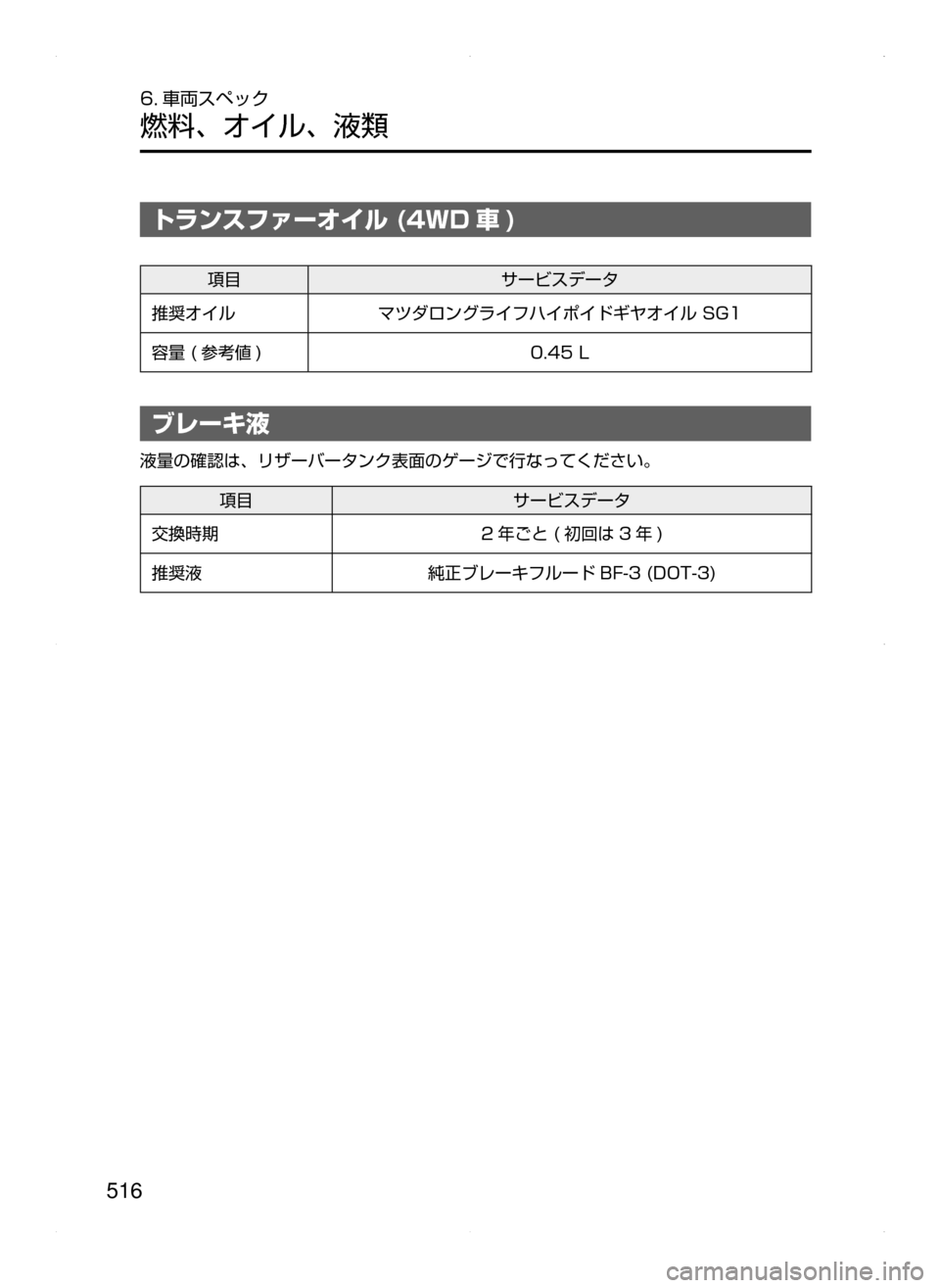

トランスファーオイル (4WD 車 )
項目サービスデータ
推奨オイル
マツダロングライフハイポイドギヤオイルSG1
容量( 参考値 )0.45L
ブレーキ液
液量の確認は､ リザーバータンク表面のゲージで行なってください。
項目 サービスデータ
交換時期
2 年ごと( 初回は 3 年 )
推奨液純正ブレーキフルード BF-3(DOT-3)
AXELA_Bセ_初版.indb 5162015/07/06 15:22:04

517
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

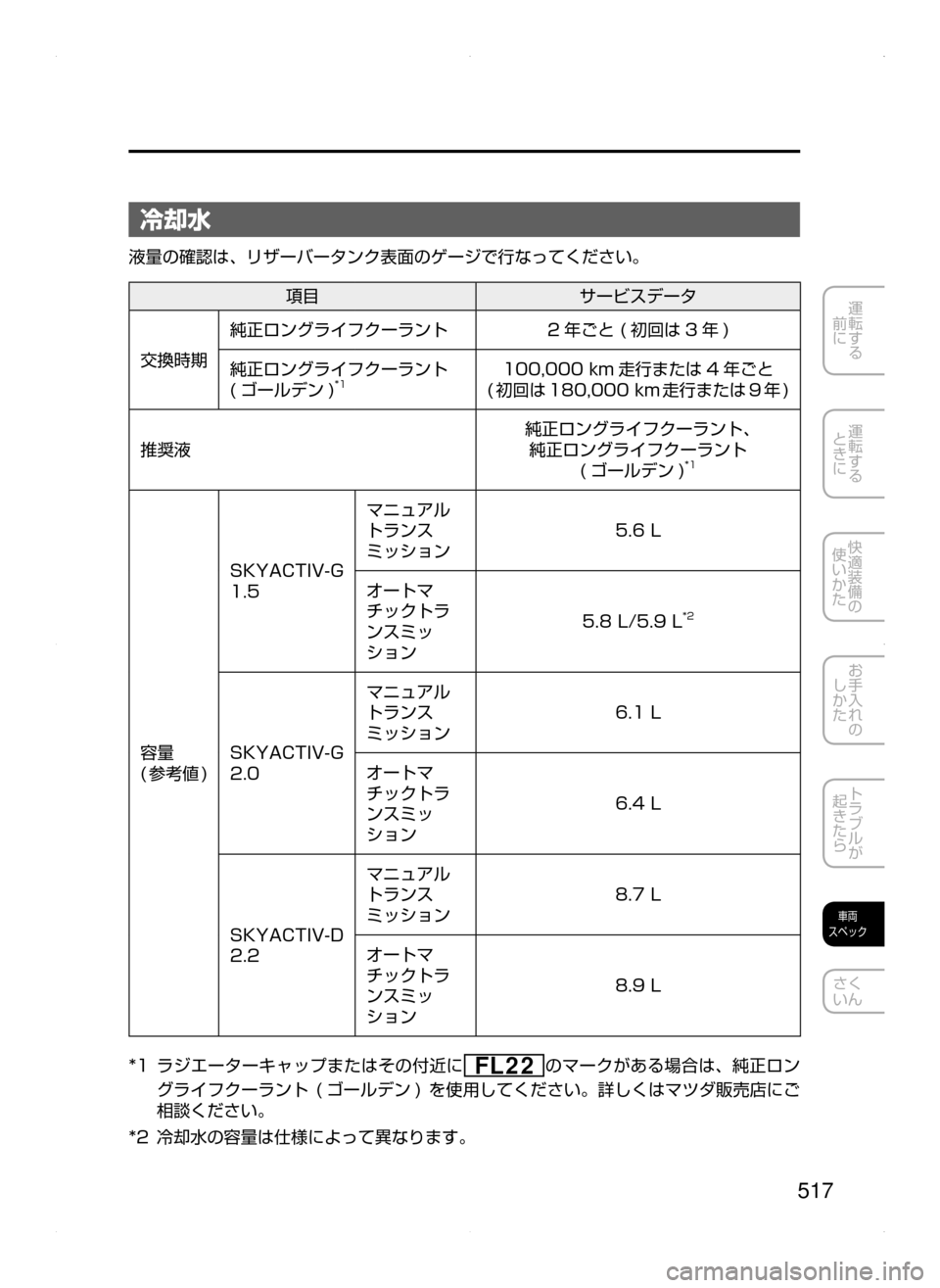

冷却水
液量の確認は､ リザーバータンク表面のゲージで行なってください。
項目 サービスデータ
交換時期 純正ロングライフクーラント
2 年ごと( 初回は 3 年 )
純正ロングライフクーラント
( ゴールデン )*1100,000km 走行または 4 年ごと
( 初回は 180,000km 走行または 9 年 )
推奨液 純正ロングライフクーラント､純正ロングライフクーラント
( ゴールデン )*1
容量
( 参考値 )
SKYACTIV-G
1.5 マニュアル
トランス
ミッション
5.6L
オートマ
チックトラ
ンスミッ
ション
5.8L/5.9L*2
SKYACTIV-G
2.0マニュアル
トランス
ミッション
6.1L
オートマ
チックトラ
ンスミッ
ション
6.4L
SKYACTIV-D
2.2マニュアル
トランス
ミッション
8.7L
オートマ
チックトラ
ンスミッ
ション
8.9L
*1ラジエーターキャップまたはその付近にのマークがある場合は､ 純正ロン
グライフクーラント( ゴールデン
)を使用してください。詳しくはマツダ販売店にご
相談ください。
*2冷却水の容量は仕様によって異なります。
AXELA_Bセ_初版.indb 5172015/07/06 15:22:05

518
6. 車両スペック
燃料､ オイル､ 液類

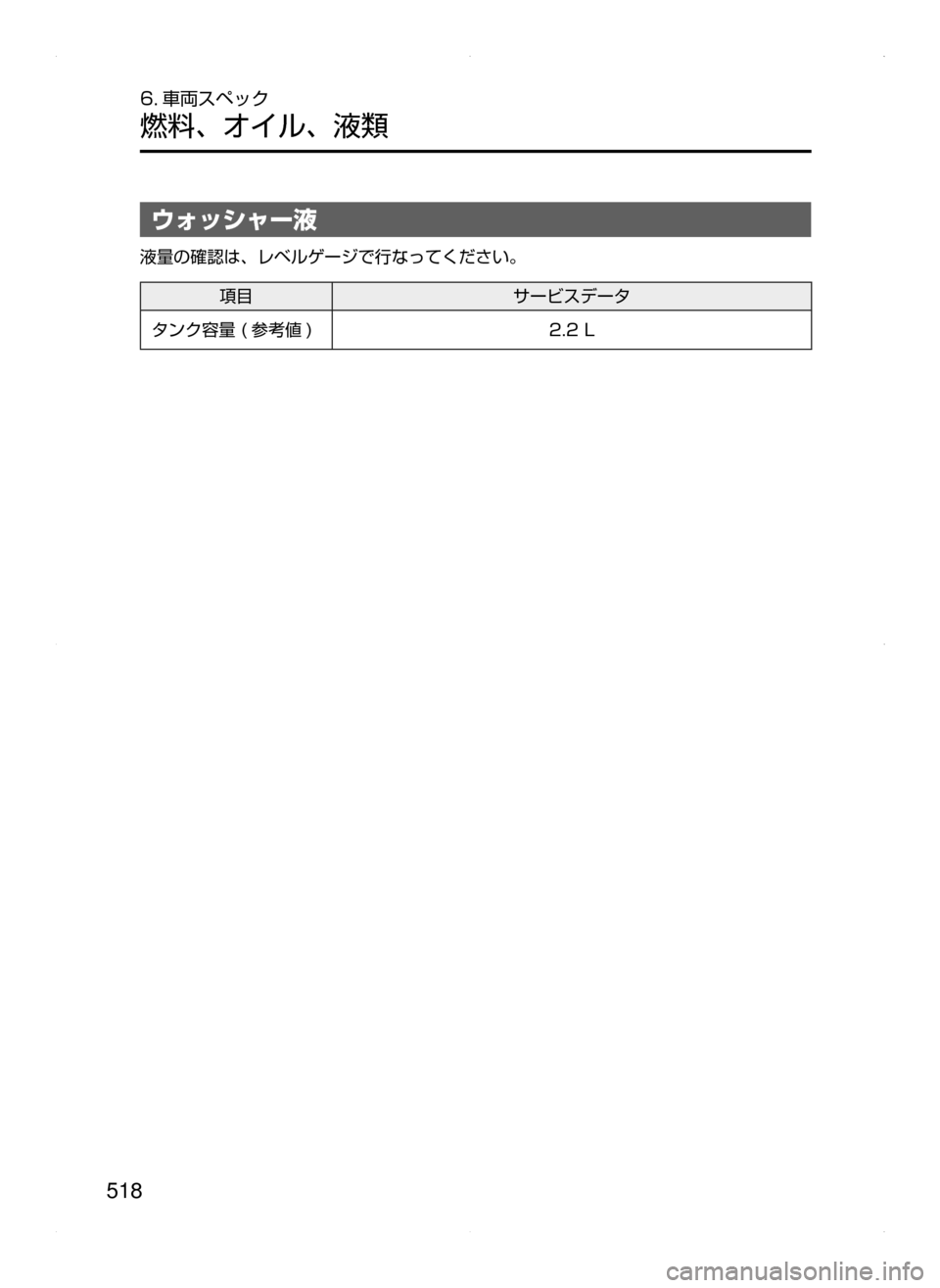

ウォッシャー液
液量の確認は､ レベルゲージで行なってください。
項目サービスデータ
タンク容量( 参考値 )2.2L
AXELA_Bセ_初版.indb 5182015/07/06 15:22:05

519
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
6. 車両スペック
各部の点検値､ 交換時期

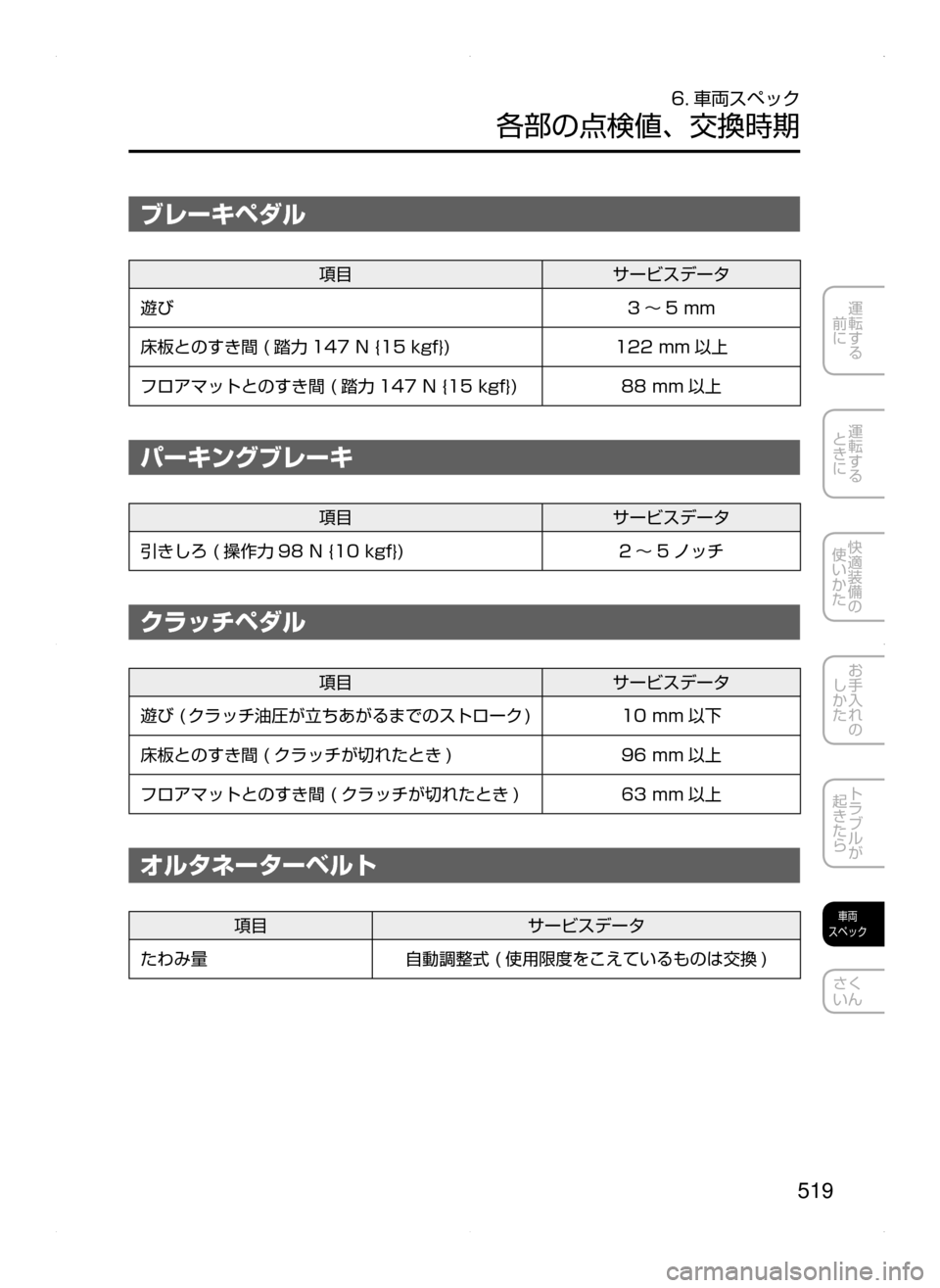

ブレーキペダル
項目 サービスデータ
遊び
3 ～ 5mm
床板とのすき間( 踏力 147N{15kgf})122mm 以上
フロアマットとのすき間( 踏力 147N{15kgf})88mm 以上
パーキングブレーキ
項目 サービスデータ
引きしろ( 操作力 98N{10kgf})2～5ノッチ
クラッチペダル
項目サービスデータ
遊び( クラッチ油圧が立ちあがるまでのストローク )10mm 以下
床板とのすき間( クラッチが切れたとき )96mm 以上
フロアマットとのすき間( クラッチが切れたとき )63mm 以上
オルタネーターベルト
項目サービスデータ
たわみ量
自動調整式( 使用限度をこえているものは交換 )
AXELA_Bセ_初版.indb 5192015/07/06 15:22:05

520
6. 車両スペック
各部の点検値､ 交換時期

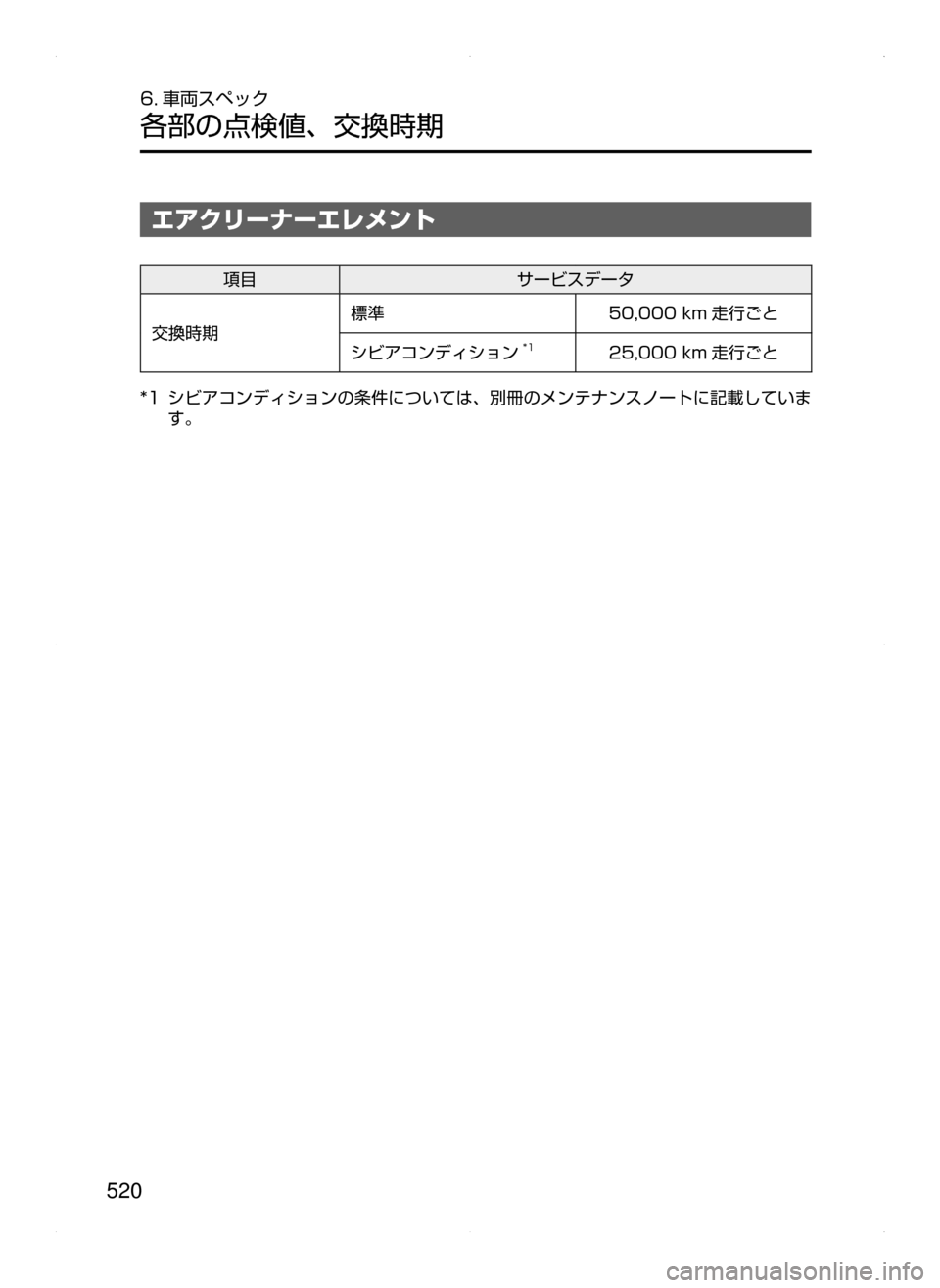

エアクリーナーエレメント
項目サービスデータ
交換時期 標準
50,000km 走行ごと
シビアコンディション*125,000km 走行ごと
*1シビアコンディションの条件については､ 別冊のメンテナンスノートに記載していま
す。
AXELA_Bセ_初版.indb 5202015/07/06 15:22:05
