シフトアップ / シフトダウン要求表示について ( マニュアル車 )
マツダレーダークルーズコントロール(M RCC)作動中に､ シフトアップ要求表示､ また
はシフトダウン要表示が表示されることがあります。このときは､ ギアの位置が不適切で
あるためシフトチェンジをしてください。
要求ディスプレイ表示
シフトアップ
シフトダウン
ŒÝ
●シフトアップ要求表示が表示されてもシフトアップしないときはエンジンに負荷
がかかり､ マツダレーダークルーズコントロール(M RCC)が自動的に解除され
る､ または､ エンジンを損傷するおそれがあります。
●シフトダウン要求表示が表示されてもシフトダウンしないときはマツダレーダー
クルーズコントロール(MRCC)が自動的に解除される､ または､ エンストする
ことがあります。
AXELA_Bセ_初版.indb 2332015/07/06 15:18:40

234
2. 運転するときに
i-ACTIVSENSE について
マツダレーダークルーズコントロール (MRCC) 警報
システムの故障や､ 使用上の注意が必要なときはマツダレーダークルーズコントロール
(MRCC)警報でお知らせします。チャイムによって確認してください。
警報確認すること
マツダレーダークルーズコントロール
(MRCC)を設定するときに､チャイムが
3 回鳴るとき 車速が低すぎるなど､ マツダレーダーク
ルーズコントロール(MRCC)が作動可能
な条件を満たしていません。
マツダレーダークルーズコントロール
(MRCC)作動時に､ チャイムが
1 回鳴る
とき
車速が 25km/h 以下になるなどで､
マツダレーダークルーズコントロール
(MRCC)が解除されています。
走行中にチャイムが断続的に鳴るとき 前方車との車間距離が近すぎます。周囲
の安全を確認し､ 減速してください。
マツダレーダークルーズコントロール
(MRCC)作動時に､
チャイムとメーター
内のマツダレーダークルーズコントロー
ル(MRCC)警告灯( 橙 )が点滅するとき
システムの異常が考えられます。マツダ
販売店で点検を受けてください。
AXELA_Bセ_初版.indb 2342015/07/06 15:18:40

235
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
スマートシティブレーキサポート (SCBS) とは
¬è”Å“7
÷
‹




スマートシティブレーキサポート(SCBS)は車速が約 4km/h ～約 30km/h で走行中
に前方車をレーザーセンサー( フロント)が検知し､ 前方車との衝突を回避できないと判
断したときに､ ブレーキ制御(SCBS ブレーキ )を行なう装置で､ 衝突時の被害を軽減し
ます。また自車と前方車との相対速度が約 15km/h より低いときは､ 衝突を回避できる
場合があります。なお､ 約 4km/h ～約 30km /h でシステム作動範囲に入っていると
きに､ 運転者がブレーキペダルを踏んだときは､ ブレーキが素早く確実にかかるよう補助
します。( ブレーキアシスト(SCBSブレーキアシスト ))
蔲”·ï±”

Ñ éï Ä

AXELA_Bセ_初版.indb 2352015/07/06 15:18:41

236
2. 運転するときに
i-ACTIVSENSE について
/
žc ”
システムを過信しない
 ●スマートシティブレーキサポート (SCBS) は､ あくまでも衝突時の被害
を軽減するシステムです。システムを過信してアクセルやブレーキなど
の操作を怠ると思わぬ事故につながるおそれがあります。
 ●スマートシティブレーキサポート (SCBS) は､ 前方車 (4 輪車両 ) に対
して作動するシステムです。2 輪車や歩行者に対しては作動保障しませ
ん。
 ●スマートシティブレーキサポート (SCBS) のレーザーセンサー ( フロン
ト ) はルームミラー付近に設置され､ AT 誤発進抑制制御と共用していま
す。スマートシティブレーキサポート (SCBS) の正しい作動のため､ 次
のことをお守りください。
• レーザーセンサー ( フロント) 付近のフロントガラス表面にステッ
カー ( 透明なものを含む ) などを貼り付けないでください。レーザー
センサー ( フロント) が前方車や障害物を正しく検知できず思わぬ事
故につながるおそれがあります。
• フロントガラスにガラスコーティング剤などを使用しないでください。
レーザーセンサー ( フロント ) が前方車や障害物を正しく検知できず
思わぬ事故につながるおそれがあります。
• レーザーセンサー ( フロント ) の分解などを行なわないでください。
• 飛び石などでフロントガラスのレーザーセンサー ( フロント ) 周辺に
傷などが認められるときは､ ただちにスマートシティブレーキサポー
ト (SCBS) の使用を停止し､必ずマツダ販売店で点検を受けてくだ
さい。レーザーセンサー ( フロント ) の周辺にひび割れや引っかき傷
などがあるまま運転を続けると意に反して作動し､ 思わぬ事故につな
がるおそれがあります。
作動を停止させるときは次のページを参照してください。
→526
ページ「設定変更 ( カスタマイズ機能 )」
• フロントガラスやフロントワイパーを交換する際は､ マツダ販売店に
相談してください。
Ð

­
サスペンションを改造しない
 ●車高や車の傾きが変わると前方車や障害物を正しく検知できないため､
スマートシティブレーキサポート (S CBS) が正常に作動しなくなった
り､ 誤って作動し､ 重大な事故につながるおそれがあります。
AXELA_Bセ_初版.indb 2362015/07/06 15:18:41

237
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
«™
žc ”
草の生い茂ったオフロードなど悪路を走行する際はスマートシティブレーキ
サポート (SCBS) を停止してください。
žc ”
4 輪ともすべて指定されたサイズで､ 同一メーカー ･ 同一銘柄 ･ 同一トレッ
ドパターンのタイヤを使用してください。また､ 磨耗差の著しいタイヤを混
ぜて使用しないでください。タイヤを混ぜて使用すると､ スマートシティブ
レーキサポート (SCBS) が正常に作動しなくなるおそれがあります。
žc ”
レーザーセンサー ( フロント ) は､ ガラスの汚れを検知してお知らせする機
能を備えていますが､ビニール袋や氷､雪などが付着した場合など､状況によっ
ては検知できない場合があります。このようなときは前方車を正しく判断で
きず､ 正しい制御ができないおそれがあります。常に前方を注意して運転し
てください。
žc ”
シャシーローラーを使用するときは､ シャシーローラー上を走行中に誤って
作動しないようにシステムを OFF にしてください。
→526
ページ「設定変更 ( カスタマイズ機能 )」
ŒÝ
●スマートシティブレーキサポート(S CBS)は､ 運転者が意図的に運転操作( ア
クセル操作､ ハンドル操作 )を行なったときは作動しません。
●スマートシティブレーキサポート(SCBS)は次の条件のとき作動します。
•エンジンがかかっているとき
•スマートシティブレーキサポート(SCBS)警告灯( 橙 )が点灯していないと
き
•車速が約 4km/h ～約 30km/h のとき
•スマートシティブレーキサポート(SCBS)を OFF にしていないとき
•DSCOFF スイッチを押して DSC を作動停止状態にしていないとき
•DSC が故障状態でないとき
AXELA_Bセ_初版.indb 2372015/07/06 15:18:42

238
2. 運転するときに
i-ACTIVSENSE について
ŒÝ

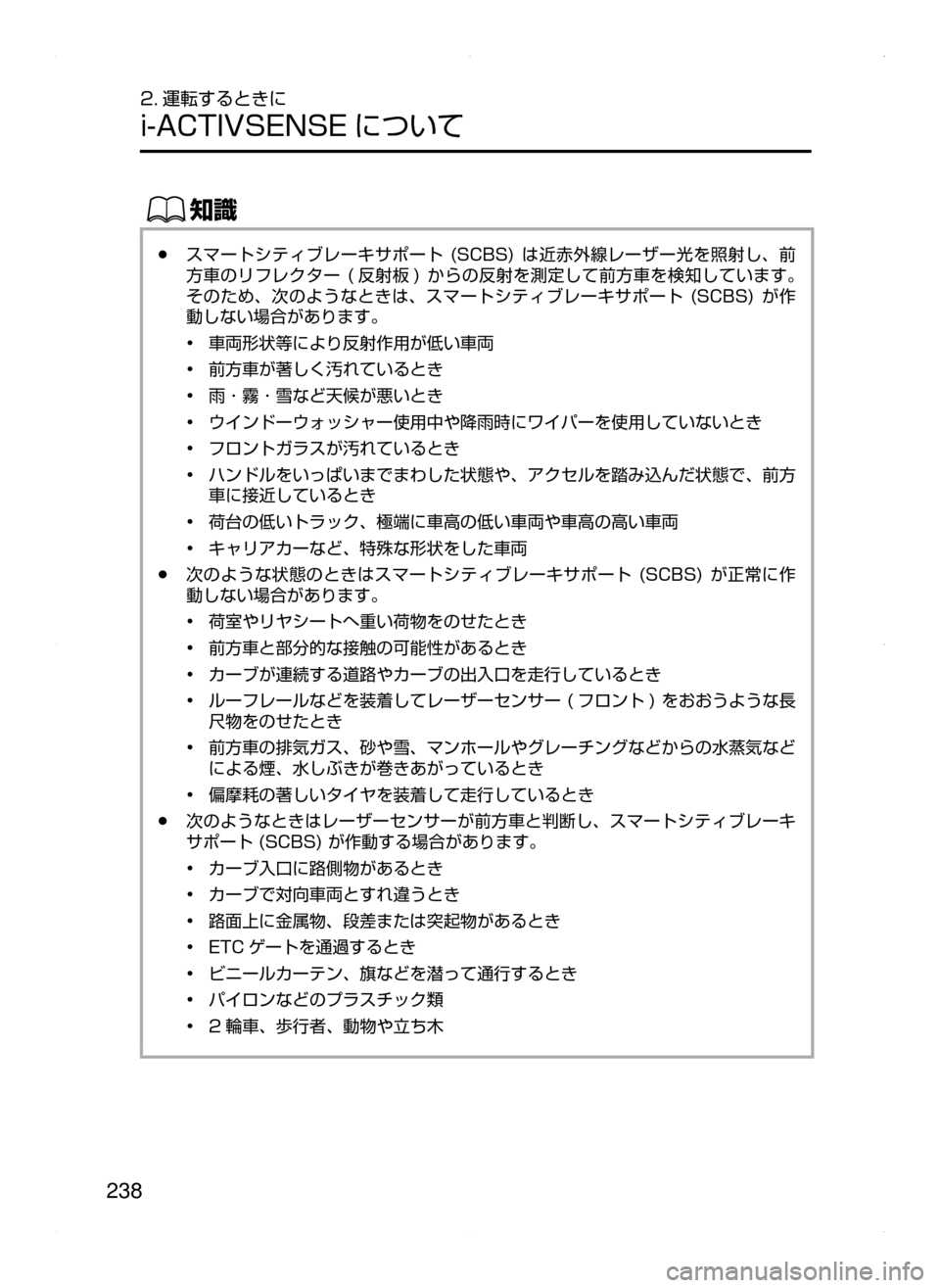

●スマートシティブレーキサポート(SCBS)は近赤外線レーザー光を照射し､ 前
方車のリフレクター( 反射板)からの反射を測定して前方車を検知しています。
そのため､ 次のようなときは､ スマートシティブレーキサポート(S CBS)が作
動しない場合があります。
•車両形状等により反射作用が低い車両
•前方車が著しく汚れているとき
•雨 ･ 霧 ･ 雪など天候が悪いとき
•ウインドーウォッシャー使用中や降雨時にワイパーを使用していないとき
•フロントガラスが汚れているとき
•ハンドルをいっぱいまでまわした状態や､ アクセルを踏み込んだ状態で､ 前方
車に接近しているとき
•荷台の低いトラック､ 極端に車高の低い車両や車高の高い車両
•キャリアカーなど､ 特殊な形状をした車両
●次のような状態のときはスマートシティブレーキサポート(SCBS)が正常に作
動しない場合があります。
•荷室やリヤシートへ重い荷物をのせたとき
•前方車と部分的な接触の可能性があるとき
•カーブが連続する道路やカーブの出入口を走行しているとき
•ルーフレールなどを装着してレーザーセンサー( フロント)をおおうような長
尺物をのせたとき
•前方車の排気ガス､ 砂や雪､ マンホールやグレーチングなどからの水蒸気など
による煙､ 水しぶきが巻きあがっているとき
•偏摩耗の著しいタイヤを装着して走行しているとき
●次のようなときはレーザーセンサーが前方車と判断し､ スマートシティブレーキ
サポート(SCBS)が作動する場合があります。
•カーブ入口に路側物があるとき
•カーブで対向車両とすれ違うとき
•路面上に金属物､ 段差または突起物があるとき
•ETC ゲートを通過するとき
•ビニールカーテン､ 旗などを潜って通行するとき
•パイロンなどのプラスチック類
•2 輪車､ 歩行者､ 動物や立ち木
AXELA_Bセ_初版.indb 2382015/07/06 15:18:42

239
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
スマートシティブレーキサポート (SCBS) 表示灯
スマートシティブレーキサポート(S CBS)作動中に
表示灯( 赤 )が点滅します。
自動ブレーキ作動表示 ( アクティブ ドライビング ディスプレイ装備車 )
SCBS ブレーキ作動中やブレーキアシスト(S CBSブレーキアシスト )作動中に､ アク
ティブドライビングディスプレイに表示されます。
スマートシティブレーキサポート (SCBS) を停止させるには
スマートシティブレーキサポート(SCBS)を作動しないようにできます。
→526ページ「設定変更( カスタマイズ機能 )」
スマートシティブレーキサポート(S CBS)を作動し
ないようにすると､ スマートシティブレーキサポート
(SCBS)OFF 表示灯が点灯します。
ŒÝ
●DSC を OFF にすると､ スマートシティブレーキサポート(SCBS)も OFF にな
り､ スマートシティブレーキサポート(SCBS)OF F 表示灯が点灯します。( 警
報機能は作動します。)
●スマートシティブレーキサポート(SCBS)を作動しないようにすると､ スマー
トブレーキサポート(SBS)も作動しなくなります。
●SCBS を停止した状態でエンジンを停止した場合､ 次にエンジンを始動すると
SCBS は作動可能な状態にもどります。
AXELA_Bセ_初版.indb 2392015/07/06 15:18:43

240
2. 運転するときに
i-ACTIVSENSE について
AT 誤発進抑制制御とは ( オートマチック車 )¬è”Å“7
÷
‹




AT 誤発進抑制制御は車両が徐行中( 約10km /h 以下 )や停車時､ 前方に車や壁などの
障害物があるにも関わらず､ 必要以上にアクセルペダルが踏み込まれた( アクセルペダル
を踏み間違えたと判断した )ときに､ エンジン出力を抑制することで､ 衝突時の被害を軽
減します。システム作動中はアクティブドライビングディスプレイに作動中をお知らせ
すると同時に､ 警報音で運転者に警告します。
ž«·çy
ˆ§M
¤ï´ï Z—H
M
Ð~Ð~Ð~
Ð
/
žc ”
AT 誤発進抑制制御を過信せず安全運転に心がける
AT 誤発進抑制制御は､ ペダルの踏み間違いによる事故を回避するものでは
ありません。発進時はシフトやペダルの位置を十分に確認して操作してくだ
さい。アクセルやブレーキなどの操作を怠ると思わぬ事故につながるおそれ
があります。
Ð

­
停車中､ むやみにアクセルペダルを踏まない
停車状態を保ったり､ 発進を緩やかにするものではありません。また､ 障害
物の近くで故意にアクセルを踏み込まないでください。意に反して車が動き
出し､ 思わぬ事故につながるおそれがあります。
