2016 MAZDA MODEL AXELA アクセラ｜取扱説明書 (in Japanese)

153
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
アベレージスコアを表示します。
運転評価メッセージと､ ワンポイントアドバイスを表示します。
現在の運転傾向を表示します。ブレーキ､ ハンドル､ アクセルの操作それぞれを表示し
ます。
ŒÝ
燃費モニターと i-DM のエンディング表示を両方 ON にしているときは､ 両方のエン
ディングが表示されます。
ドライバ選択
センターディスプレイ装備車は､ 車両にドライバ名を 5 名分登録することができます。
登録したドライバ名はインテリジェント ･ ドライブ ･ マスター(i-DM)で使用でき､ステー
ジ / スコア情報などをドライバ名ごとに管理できます。
ŒÝ
安全のため､ 走行中は一部の操作をすることができません。
1. ホーム画面のアイコンを選択しアプリケーション画面を表示します。
2. 「ドライバ選択」を選択します。
3. 「ドライバ選択」を選択すると､ 次の画面が表示されます。
   ドライバ選択 ON/OFF 切り替え
ドライバ選択機能の ON/OFF を切り替えます。
ON のとき､ ドライバの選択やドライバ名の編集ができます。OFF にすると､「ドライバ
選択なし」が自動で選択されます。
   ドライバ名リスト (1 ～ 5)
ドライバ名( 未登録の場合はドライバ番号 )を 5 つ表示します。選択中のドライバ名に
はチェックマークが表示されます。
エンジン始動後､ 登録されたキーごとにドライバ名が自動で選択されます。ドライバ情報
を変更したい場合は､ 該当するドライバ名を選択します。
AXELA_Bセ_初版.indb 1532015/07/06 15:17:41

154
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
ŒÝ
選択されたドライバ名で､ インテリジェント ･ ドライブ ･ マスター(i-DM)を表示し
更新されます。
   ドライバ選択なし
ドライバの識別が出来ないとき､ またはドライバ選択機能が OFF のときは､「ドライバ
選択なし」として表示されます。
   ドライバ名編集
選択されているドライバ名の編集 / 登録画面へ移動します。
ŒÝ
既に登録されているドライバ名と同一のドライバ名は登録できません。
AXELA_Bセ_初版.indb 1542015/07/06 15:17:41

155
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
警告灯､ 表示灯
メーターはグレードや仕様により異なります。
¼¿ ³á Ø” Ť
Ý”»”
ž« ŸÒ
Åå  Ïï¬
ßµ Óè

÷
‹
ž« ŸÒ
Åå  Ïï¬
ßµ Óè
‡
÷
‹
AXELA_Bセ_初版.indb 1552015/07/06 15:17:42

156
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
警告灯
故障時などに点灯します。
表示警告灯名称 ページ
マスター警告灯*1493
ブレーキ警告灯*1*2493
ABS 警告灯*1493
充電警告灯*1493
オイル警告灯*1493
エンジン警告灯*1493
(赤)
高水温警告灯*1493
(橙)i-stop 警告灯*1
点灯したとき
127
点滅したとき
493
オートマチックトランスミッション警告灯*1
¬è”Å“7
÷
‹



493
車線逸脱警報システム(LDWS)警告灯*1
¬è”Å“7
÷
‹




点灯したとき
493
点滅したとき
206
4WD 警告灯*1¬è”Å“7
÷
‹



493
電動パワーステアリング警告灯*1493
AXELA_Bセ_初版.indb 1562015/07/06 15:17:44

157
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

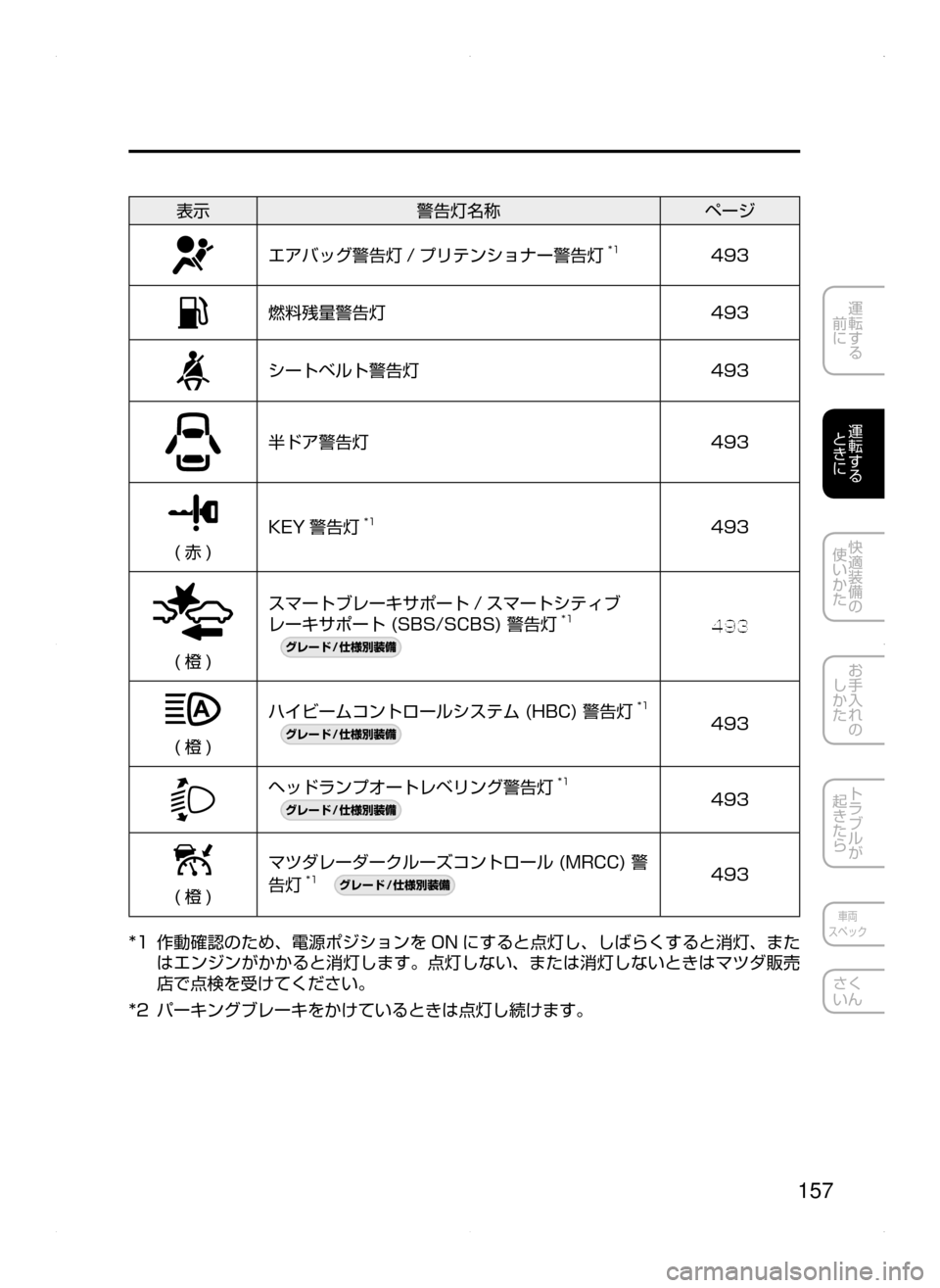

表示 警告灯名称 ページ
エアバッグ警告灯 / プリテンショナー警告灯*1493
燃料残量警告灯493
シートベルト警告灯493
半ドア警告灯493
(赤)
KEY 警告灯*1493
(橙)
スマートブレーキサポート / スマートシティブ
レーキサポート(SBS/SCBS)警告灯*1
¬è”Å“7
÷
‹




493
(橙)
ハイビームコントロールシステム(HBC)警告灯*1
¬è”Å“7
÷
‹



493
ヘッドランプオートレベリング警告灯*1
¬è”Å“7
÷
‹



493
(橙)
マツダレーダークルーズコントロール(MRCC)警
告灯*1¬è”Å“7
÷
‹



493
*1作動確認のため､ 電源ポジションを ON にすると点灯し､ しばらくすると消灯､ また
はエンジンがかかると消灯します。点灯しない､ または消灯しないときはマツダ販売
店で点検を受けてください。
*2パーキングブレーキをかけているときは点灯し続けます。
AXELA_Bセ_初版.indb 1572015/07/06 15:17:46

158
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
表示灯
システムが作動中に点灯します。
表示表示灯名称 ページ
ブラインドスポットモニタリング(BSM)OFF 表
示灯*1¬è”Å“7
÷
‹



217
(緑)
KEY 表示灯 19
レンチ表示灯*1¬è”Å“7
÷
‹



160
TCS/DSC 表示灯*1199、197
DSCOFF 表示灯*1200
AFSOFF 表示灯*1¬è”Å“7
÷
‹



203
(赤)
スマートブレーキサポート / スマートシティ
ブレーキサポート(SBS/SCBS)表示灯
¬è”Å“7
÷
‹




239、246
スマートブレーキサポート / スマートシティブ
レーキサポート(SBS/SCBS)OFF 表示灯*1
¬è”Å“7
÷
‹




239、246
車線逸脱警報システム(LDWS)OFF 表示灯*1
¬è”Å“7
÷
‹



211
予熱表示灯*1¬è”Å“7
÷
‹



160
DPF 表示灯*1¬è”Å“7
÷
‹



262
(緑)i-stop 表示灯127
AXELA_Bセ_初版.indb 1582015/07/06 15:17:48

159
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
表示 表示灯名称 ページ
i-ELOOP 表示灯¬è”Å“7
÷
‹



134
(青)
低水温表示灯 160
セレクトレバー位置表示¬è”Å“7
÷
‹



164
(緑)
ハイビームコントロールシステム(HBC)表示灯
¬è”Å“7
÷
‹



205
ヘッドランプ上向き表示灯180、181
方向指示 / 非常点滅表示灯185、186
セキュリティ表示灯*185
(緑)
マツダレーダークルーズコントロール(MRCC)表
示灯¬è”Å“7
÷
‹



228
(橙)
クルーズメイン表示灯¬è”Å“7
÷
‹



257
(緑)
クルーズコントロール表示灯¬è”Å“7
÷
‹



257
車幅灯表示灯178
フォグランプ表示灯¬è”Å“7
÷
‹



187
*1作動確認のため､ 電源ポジションを ON にすると点灯し､ しばらくすると消灯､ また
はエンジンがかかると消灯します。点灯しない､ または消灯しないときはマツダ販売
店で点検を受けてください。
AXELA_Bセ_初版.indb 1592015/07/06 15:17:49

160
2. 運転するときに
メーター､ 警告灯､ 表示灯の見方
レンチ表示灯¬è”Å“7
÷
‹




メンテナンス時期になると点灯 / 点滅します。
点灯するとき
あらかじめ設定されたメンテナンス時期になると点灯します。
設定 / リセット方法については､ 次のページを参照してください。
→263ページ「メンテナンスモニター
¬è”Å“7
÷
‹



」
点滅するとき (SKYACTIV-D 2.2)
セジメンタの水抜きが必要なときに点滅します。マツダ販売店にご相談ください。
低水温表示灯 ( 青 )
エンジン冷却水の温度が低いときに点灯し続けます。
十分に暖機しても点灯したままのときはマツダ販売店
で点検を受けてください。
予熱表示灯 (SKYACTIV-D 2.2)
電源ポジションを ON にすると点灯します。予熱が
終了すると消灯します。
→115ページ「エンジンをかけるとき」
次のようなときは､ システムの異常が考えられます。マツダ販売店で点検を受けてくださ
い。
●電源ポジションを ON にしても点灯しないとき､ または点灯したままのとき
●点滅しているとき
AXELA_Bセ_初版.indb 1602015/07/06 15:17:50
