2016 MAZDA MODEL 6 Handleiding (in Dutch)

7–6
Als er zich een probleem voordoet
Lekke band

(Met reservewiel)
(Zonder reservewiel)
Wielmoersleutel Krikslinger
KrikslingerSleepoog
(lang type)
Sleepoog
(lang type)Sleepoog
(kort type)
Sleepoog
(kort type) Krik
Krik Reservewiel
Lekke band noodreparatieset
Reservewielbevestigingsbout
Gereedschapset
Schroevendraaier
Sleutel
Gereedschapset
Schroevendraaier
Sleutel
Wielmoersleutel
Bepaalde modellen.

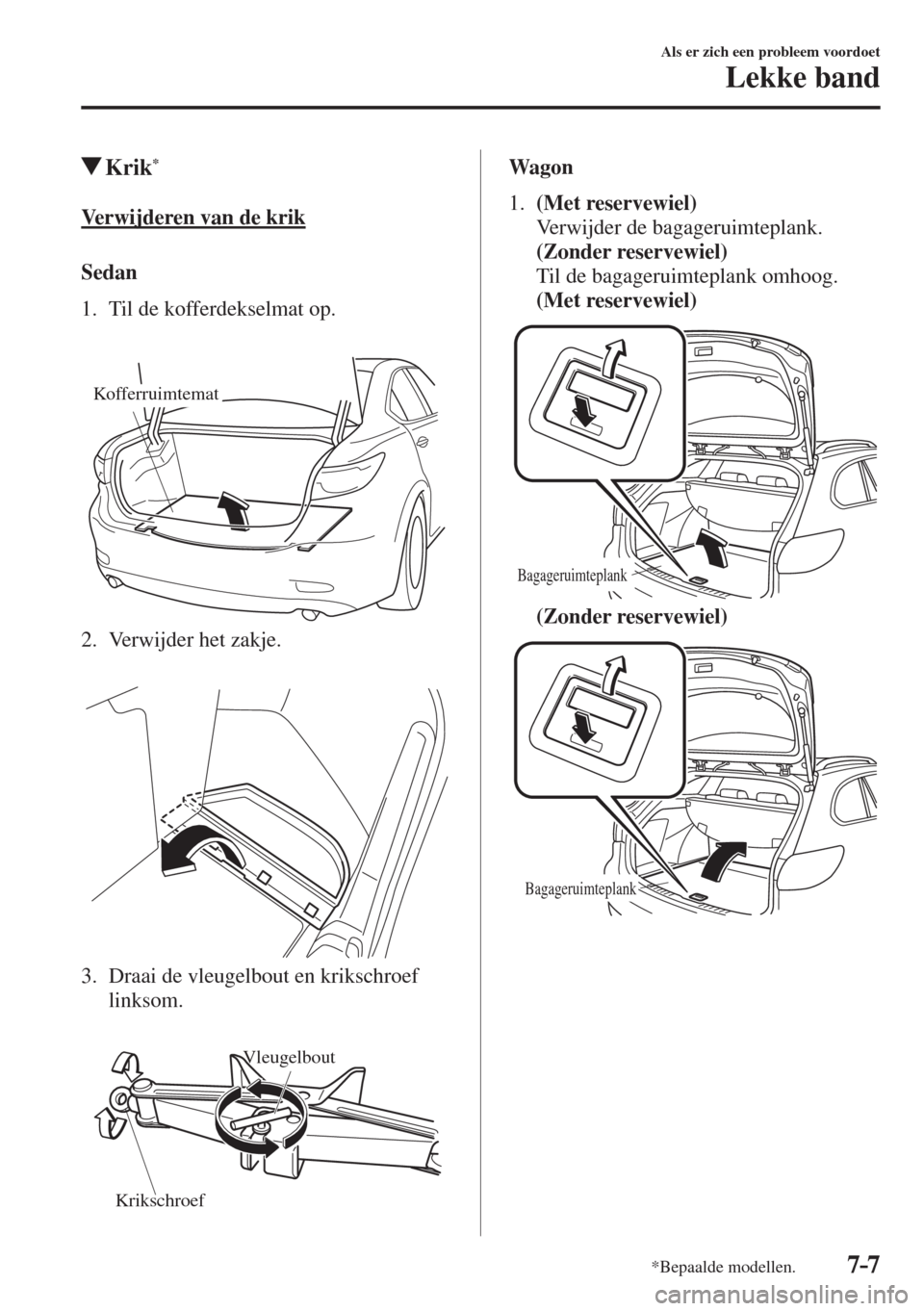

7–7
Als er zich een probleem voordoet
Lekke band
*Bepaalde modellen.
Krik *
V e r w i j d e r e n v a n d e k r i k
S e d a n
1. Til de kofferdekselmat op.


Kofferruimtemat

2. Verwijder het zakje.



3. Draai de vleugelbout en krikschroef
linksom.


Vleugelbout
Krikschroef
Wagon
1 . (Met reservewiel)
Verwijder de bagageruimteplank.
(Zonder reservewiel)
Til de bagageruimteplank omhoog.
(Met reservewiel)

Bagageruimteplank
(Zonder reservewiel)

Bagageruimteplank


7–8
Als er zich een probleem voordoet
Lekke band
2. (Met reservewiel)
Verwijder het onderste
laadcompartiment.
(Zonder reservewiel)
Draai de winkeltashaak uit
zijn opsluitplaat en zet de
bagageruimteplank er tegen aan.
(Met reservewiel)


(Zonder reservewiel)

Onderste laadcompartiment 3. Verwijder het zakje door aan het
uitsteeksel te trekken.



4. Draai de vleugelbout en krikschroef
linksom.


Vleugelbout
Krikschroef

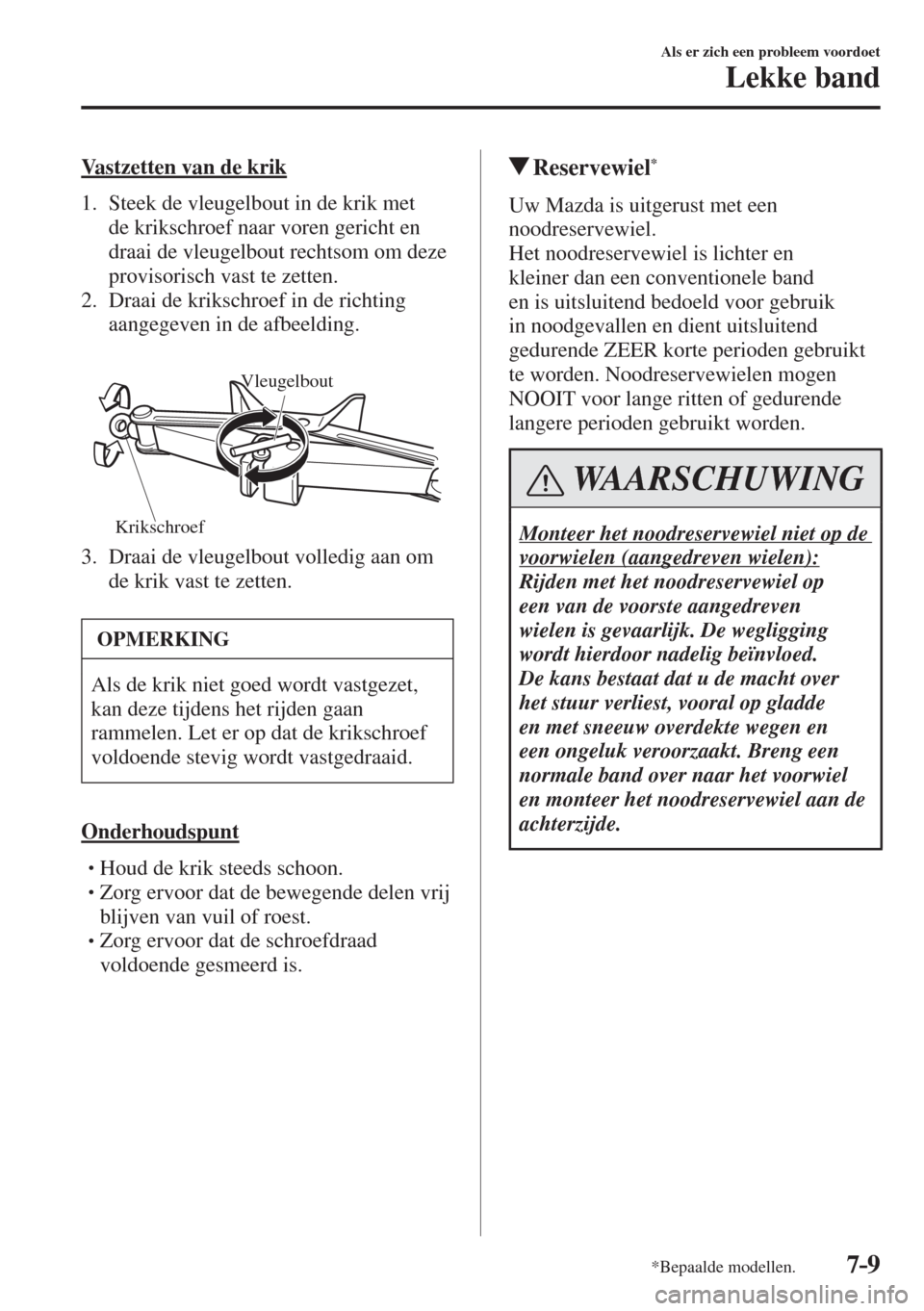

7–9
Als er zich een probleem voordoet
Lekke band
*Bepaalde modellen.
Vastzetten van de krik
1. Steek de vleugelbout in de krik met
de krikschroef naar voren gericht en
draai de vleugelbout rechtsom om deze
provisorisch vast te zetten.
2. Draai de krikschroef in de richting
aangegeven in de afbeelding.


Vleugelbout
Krikschroef

3. Draai de vleugelbout volledig aan om
de krik vast te zetten.

OPMERKING
Als de krik niet goed wordt vastgezet,
kan deze tijdens het rijden gaan
rammelen. Let er op dat de krikschroef
voldoende stevig wordt vastgedraaid.
Onderhoudspunt





 Houd de krik steeds schoon.



 Zorg ervoor dat de bewegende delen vrij
blijven van vuil of roest.



 Zorg ervoor dat de schroefdraad
voldoende gesmeerd is.

Reservewiel *
Uw Mazda is uitgerust met een
noodreservewiel.
Het noodreservewiel is lichter en
kleiner dan een conventionele band
en is uitsluitend bedoeld voor gebruik
in noodgevallen en dient uitsluitend
gedurende ZEER korte perioden gebruikt
te worden. Noodreservewielen mogen
NOOIT voor lange ritten of gedurende
langere perioden gebruikt worden.
WAARSCHUWING
Monteer het noodreservewiel niet op de
voorwielen (aangedreven wielen):
Rijden met het noodreservewiel op
een van de voorste aangedreven
wielen is gevaarlijk. De wegligging
wordt hierdoor nadelig beïnvloed.
De kans bestaat dat u de macht over
het stuur verliest, vooral op gladde
en met sneeuw overdekte wegen en
een ongeluk veroorzaakt. Breng een
normale band over naar het voorwiel
en monteer het noodreservewiel aan de
achterzijde.


7–10
Als er zich een probleem voordoet
Lekke band
OPGELET
  Bij het gebruik van het
noodreservewiel is het mogelijk
dat de rijstabiliteit vermindert
vergeleken met wanneer enkel de
conventionele band wordt gebruikt.
Rijd voorzichtig.
  Ter voorkoming van beschadiging
van het noodreservewiel of van
de auto dienen de volgende
voorzorgsmaatregelen in acht
genomen te worden:



 Rijd niet sneller dan 80 km/h.



 Vermijd het rijden over obstakels.
Rijd ook niet met de auto door
een automatische autowas-
installatie. De diameter van
deze band is kleiner dan die
van een conventionele band, de
grondspeling wordt daardoor dus
verminderd.



 Geen sneeuwketting op deze band
gebruiken, aangezien deze niet
goed zal passen.



 Gebruik dit noodreservewiel niet
op een andere auto, aangezien dit
wiel speciaal voor gebruik op uw
Mazda ontworpen is.



 Gebruik slechts één
noodreservewiel tegelijkertijd op
uw auto.
Verwijderen van het reservewiel
1 . (Sedan)
Til de kofferdekselmat op.
(Wagon)
Verwijder de bagageruimteplank.
(Sedan)

Kofferruimtemat

(Wagon)

Bagageruimteplank

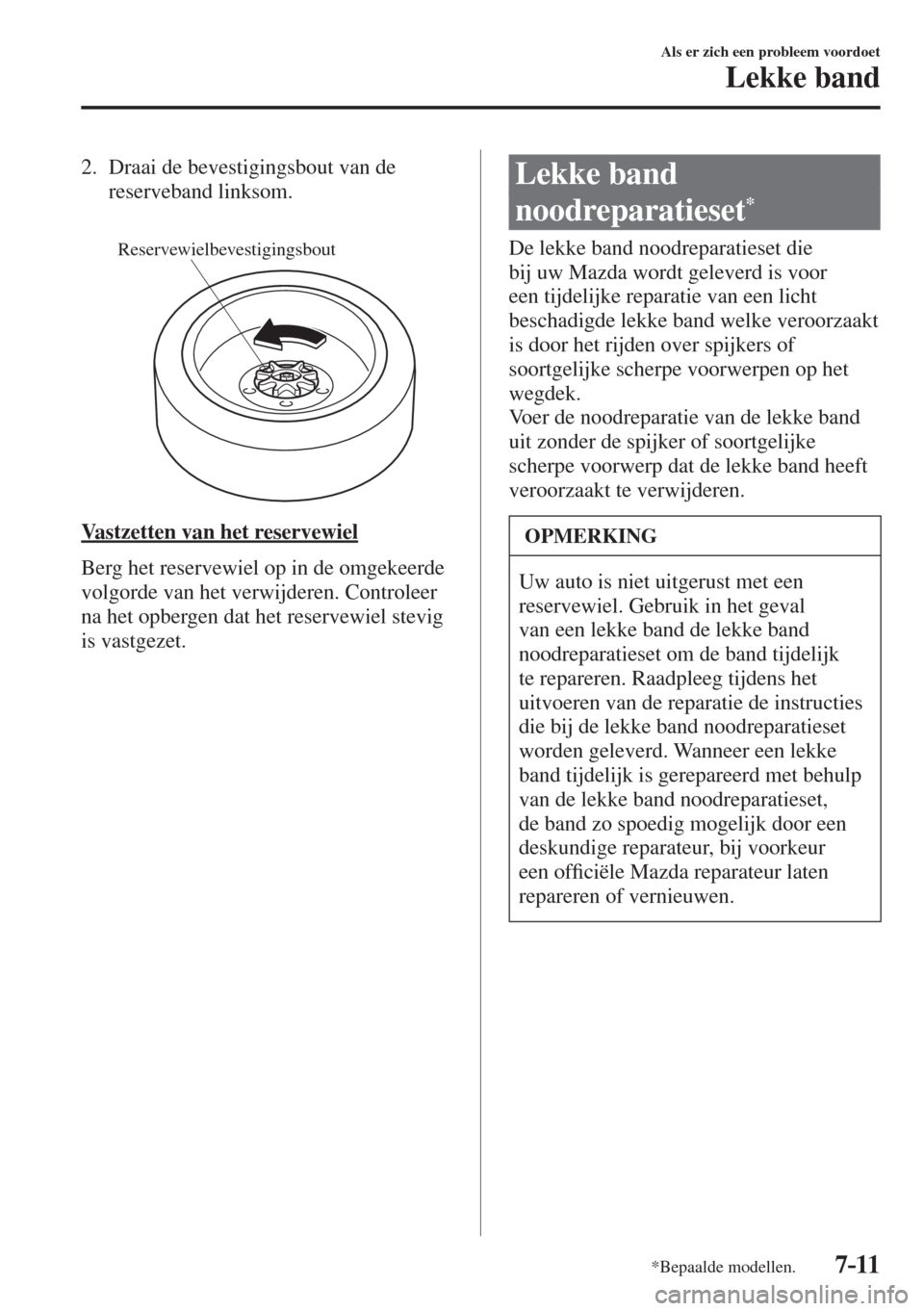

7–11
Als er zich een probleem voordoet
Lekke band
*Bepaalde modellen.
2. Draai de bevestigingsbout van de
reserveband linksom.


Reservewielbevestigingsbout

Vastzetten van het reservewiel
Berg het reservewiel op in de omgekeerde
volgorde van het verwijderen. Controleer
na het opbergen dat het reservewiel stevig
is vastgezet.
Lekke band
noodreparatieset
*
De lekke band noodreparatieset die
bij uw Mazda wordt geleverd is voor
een tijdelijke reparatie van een licht
beschadigde lekke band welke veroorzaakt
is door het rijden over spijkers of
soortgelijke scherpe voorwerpen op het
wegdek.
Voer de noodreparatie van de lekke band
uit zonder de spijker of soortgelijke
scherpe voorwerp dat de lekke band heeft
veroorzaakt te verwijderen.
OPMERKING
Uw auto is niet uitgerust met een
reservewiel. Gebruik in het geval
van een lekke band de lekke band
noodreparatieset om de band tijdelijk
te repareren. Raadpleeg tijdens het
uitvoeren van de reparatie de instructies
die bij de lekke band noodreparatieset
worden geleverd. Wanneer een lekke
band tijdelijk is gerepareerd met behulp
van de lekke band noodreparatieset,
de band zo spoedig mogelijk door een
deskundige reparateur, bij voorkeur
een of¿ ciële Mazda reparateur laten
repareren of vernieuwen.

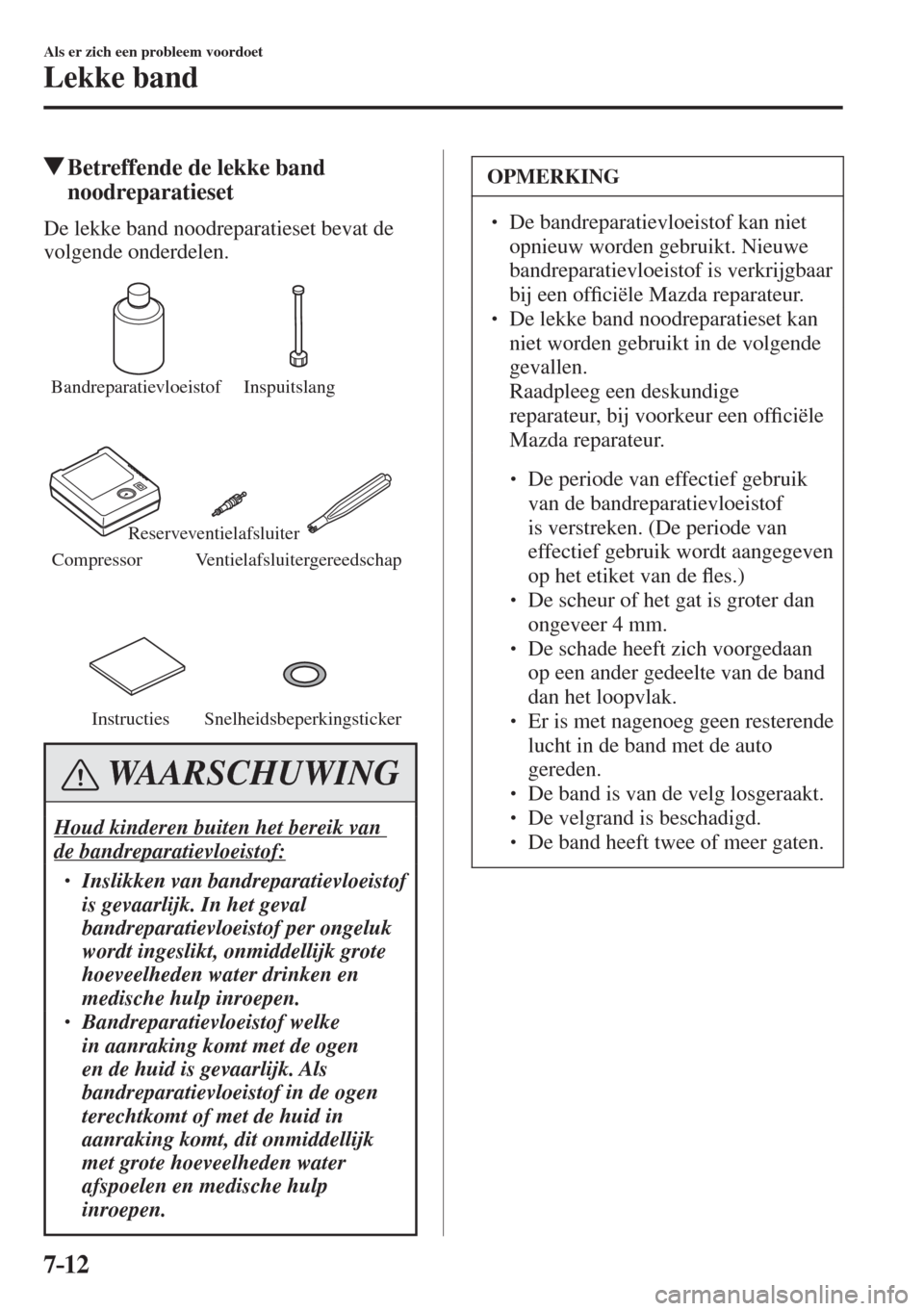

7–12
Als er zich een probleem voordoet
Lekke band
Betreffende de lekke band
noodreparatieset
De lekke band noodreparatieset bevat de
volgende onderdelen.


Bandreparatievloeistof Inspuitslang
Compressor VentielafsluitergereedschapReserveventielafsluiter
Snelheidsbeperkingsticker Instructies

WAARSCHUWING
Houd kinderen buiten het bereik van
de bandreparatievloeistof:

 Inslikken van bandreparatievloeistof
is gevaarlijk. In het geval
bandreparatievloeistof per ongeluk
wordt ingeslikt, onmiddellijk grote
hoeveelheden water drinken en
medische hulp inroepen.
  Bandreparatievloeistof welke
in aanraking komt met de ogen
en de huid is gevaarlijk. Als
bandreparatievloeistof in de ogen
terechtkomt of met de huid in
aanraking komt, dit onmiddellijk
met grote hoeveelheden water
afspoelen en medische hulp
inroepen.
OPMERKING
  De bandreparatievloeistof kan niet
opnieuw worden gebruikt. Nieuwe
bandreparatievloeistof is verkrijgbaar
bij een of¿ ciële Mazda reparateur.

 De lekke band noodreparatieset kan
niet worden gebruikt in de volgende
gevallen.
 Raadpleeg een deskundige
reparateur, bij voorkeur een of¿ ciële
Mazda reparateur.



 De periode van effectief gebruik
van de bandreparatievloeistof
is verstreken. (De periode van
effectief gebruik wordt aangegeven
op het etiket van de À es.)




 De scheur of het gat is groter dan
ongeveer 4 mm.



 De schade heeft zich voorgedaan
op een ander gedeelte van de band
dan het loopvlak.



 Er is met nagenoeg geen resterende
lucht in de band met de auto
gereden.



 De band is van de velg losgeraakt.



 De velgrand is beschadigd.



 De band heeft twee of meer gaten.

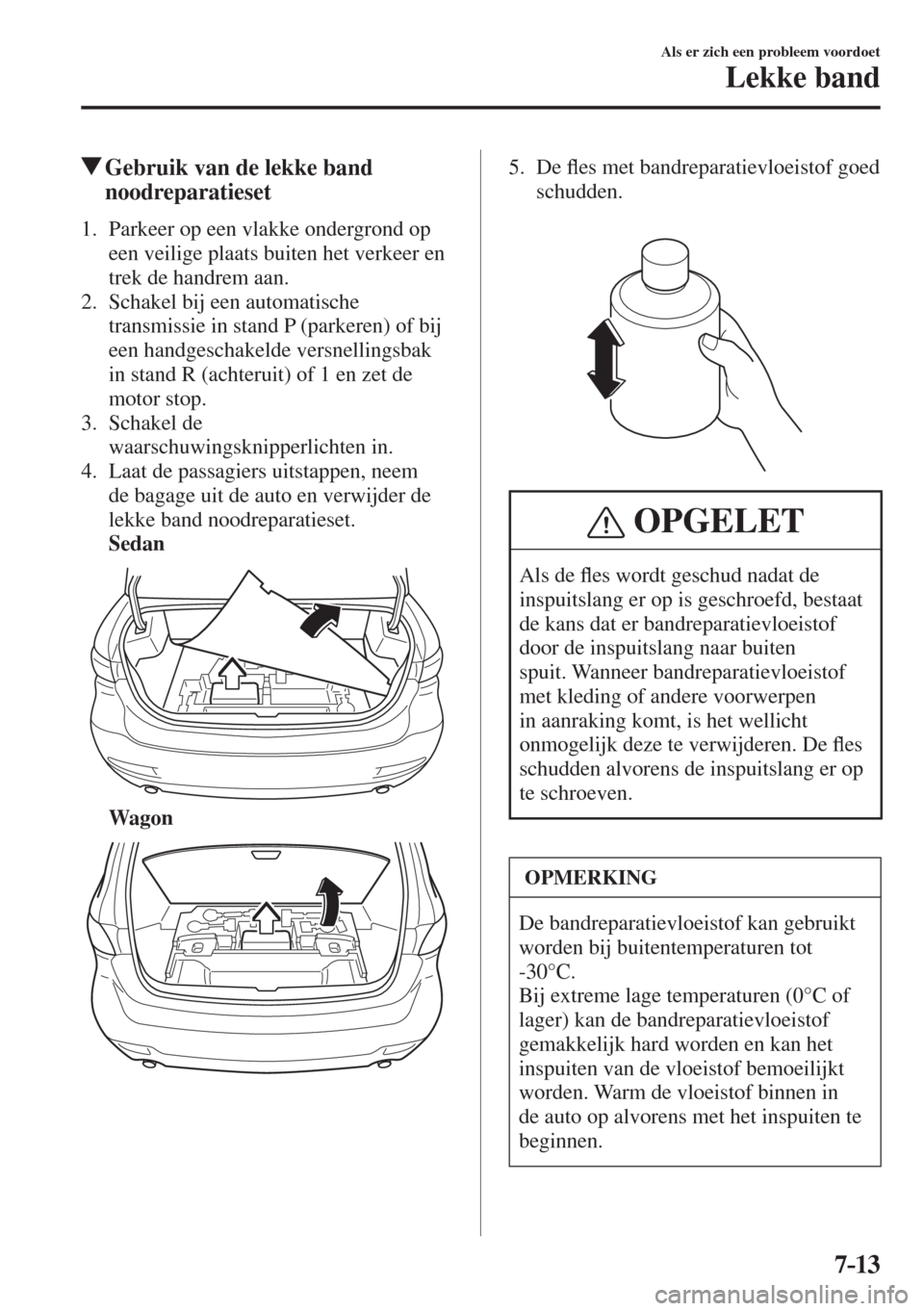

7–13
Als er zich een probleem voordoet
Lekke band
Gebruik van de lekke band
noodreparatieset
1. Parkeer op een vlakke ondergrond op
een veilige plaats buiten het verkeer en
trek de handrem aan.
2. Schakel bij een automatische
transmissie in stand P (parkeren) of bij
een handgeschakelde versnellingsbak
in stand R (achteruit) of 1 en zet de
motor stop.
3. Schakel de
waarschuwingsknipperlichten in.
4. Laat de passagiers uitstappen, neem
de bagage uit de auto en verwijder de
lekke band noodreparatieset.
Sedan


Wagon

5. De À es met bandreparatievloeistof goed
schudden.



OPGELET
Als de À es wordt geschud nadat de
inspuitslang er op is geschroefd, bestaat
de kans dat er bandreparatievloeistof
door de inspuitslang naar buiten
spuit. Wanneer bandreparatievloeistof
met kleding of andere voorwerpen
in aanraking komt, is het wellicht
onmogelijk deze te verwijderen. De À es
schudden alvorens de inspuitslang er op
te schroeven.
OPMERKING
De bandreparatievloeistof kan gebruikt
worden bij buitentemperaturen tot
-30°C.
Bij extreme lage temperaturen (0°C of
lager) kan de bandreparatievloeistof
gemakkelijk hard worden en kan het
inspuiten van de vloeistof bemoeilijkt
worden. Warm de vloeistof binnen in
de auto op alvorens met het inspuiten te
beginnen.
