2016 Hyundai Grandeur 그랜저 HG - 사용 설명서 (in Korean)

차량 정보
8-4
추천오일 및 용량
종 류용량(ℓ)추천사양
연료
가솔린 70 무연휘발유
LPI72LPG(85% 충전 시)
디젤 70 경유
엔진 오일*1
(오일필터포함)
2.4L4.6*2
ILSAC GF4급 이상, API SM 급*4, ACEA A5급 이상
SAE 점도 분류 : 다음 페이지의 SAE 점도 분류표 참조4.8*3
3.0L5.7
디젤 6.3ACEA C3급 또는 C2급
SAE 점도 분류 : 다음 페이지의 SAE 점도 분류표 참조
자동변속기 오일
2.4L7.1
SK ATF SP-IV, 미창 ATF SP-IV, NOCA ATF SP-IV,
HYUNDAI Genuine ATF SP-IV3.0L7.8
디젤 7.7
브레이크 액필요량SAE J1703, FMVSS 116, DOT-3 또는 DOT-4
냉각수
2.4L6.8
에틸렌글리콜계 알루미늄 라디에이터용 부동액과 물 혼합액3.0L8.4
디젤 8.8~9.0
*1. 엔진 오일 용량은 일반적인 오일 교환시 주입되는 용량 기준입니다.
*2. 노란색 엔진 오일 레벨게이지 손잡이
*3. 빨간색 엔진 오일 레벨게이지 손잡이
*4. S M급 엔진 오일이 없을 경우 SL급 엔진 오일을 사용하십시오.
주 의
•각 기관의 원활한 작동과 내구를 위해 자사
순정오일을 사용하십시오. 자사에서 지정
하는 순정부품(엔진 오일, 변속기오일 등)
을 사용하지 않거나 불량연료를 사용했을
경우에는 차량에 치명적인 손상을 줄 수 있
습니다.
•오일을 사용할 때는 점도분류와 품질 등
급을 동시에 만족시키는 오일을 사용하십
시오.
•오일을 점검 및 교체할 때에는 기재된 용량
(ℓ)은 참고만 하시고 오일량을 측정하는
게이지를 이용하여 확인하십시오. 「F」선에
가까이 주입하시고 「F」선 이상 주입하지 마
십시오.

차량 정보
8-5
0온도에 따른 엔진 오일 SAE 점도 분류표

차량 정보
8-6

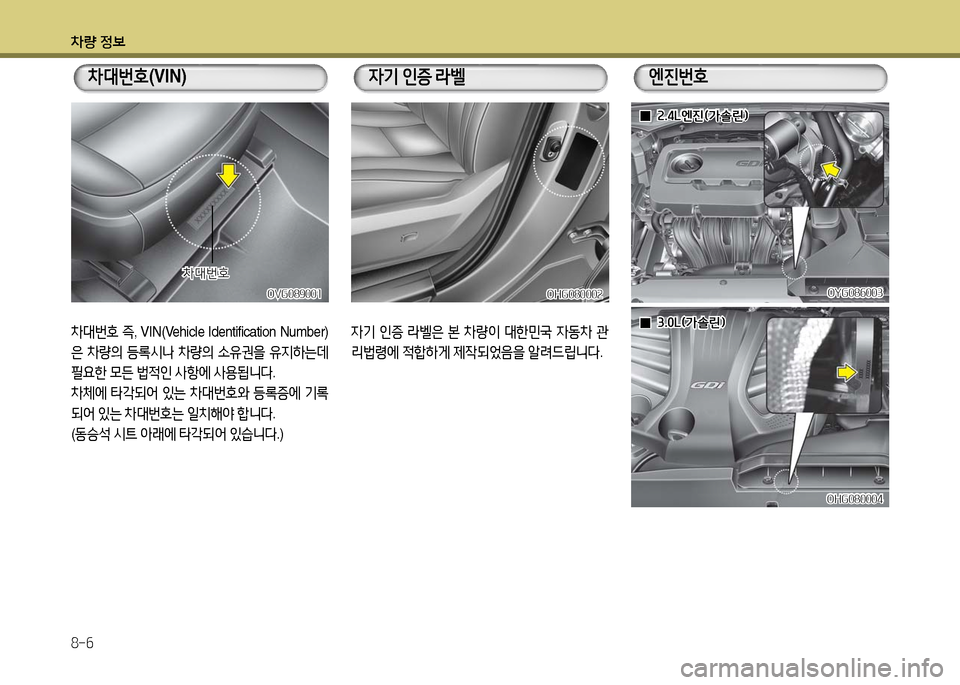

엔진번호
자기 인증 라벨은 본 차량이 대한민국 자동차 관
리법령에 적합하게 제작되었음을 알려드립니다.
자기 인증 라벨
OHG080002OHG080002OYG086003OYG086003
002.4L엔진(가솔린)2.4L엔진(가솔린)
OHG080004OHG080004
003.0L(가솔린)3.0L(가솔린)차대번호 즉, VIN(Vehicle Identification Number)
은 차량의 등록시나 차량의 소유권을 유지하는데
필요한 모든 법적인 사항에 사용됩니다.
차체에 타각되어 있는 차대번호와 등록증에 기록
되어 있는 차대번호는 일치해야 합니다.
(동승석 시트 아래에 타각되어 있습니다.)
차대번호(VIN)
OVG089001OVG089001
차대번호차대번호

차량 정보
8-7

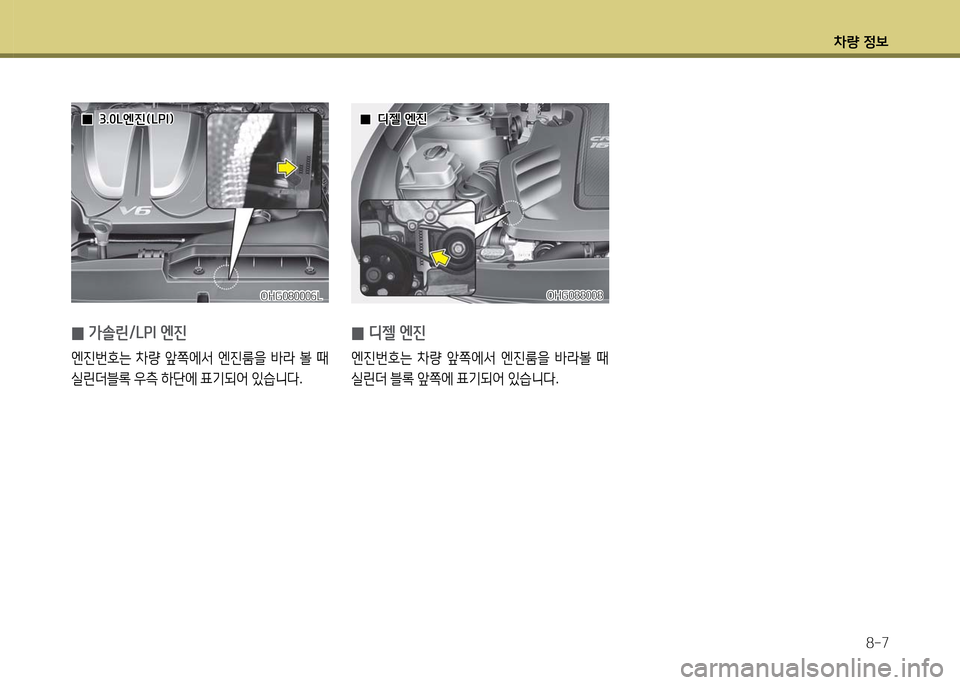

OHG088008OHG088008OHG080006LOHG080006L
0가솔린/LPI 엔진
엔진번호는 차량 앞쪽에서 엔진룸을 바라 볼 때
실린더블록 우측 하단에 표기되어 있습니다.
0디젤 엔진
엔진번호는 차량 앞쪽에서 엔진룸을 바라볼 때
실린더 블록 앞쪽에 표기되어 있습니다.
003.0L엔진(LPI)3.0L엔진(LPI) 00디젤 엔진디젤 엔진

색인
색인

색인
2
1일 1회 일상 점검 실시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
3점식 안전벨트 ...........................................................................................3-18
ABS (Anti-Lock Brake System) ...............................................................5-37
AUX, USB & iPod 단자 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-189
LCD 표시창 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-94
LPG 차량 연료 충전 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-38
LPG 차량 화재 시 응급조치 .....................................................................6-30
LPI 차량 사용 시 주의사항 .......................................................................2-14
TPMS ..........................................................................................................6-8
USB 충전기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-178
VIN:차대번호 ................................................................................................8-6
【ㄱ】
가혹 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-36
각종 시트커버류 작업 시 유의 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13
건전지 교체 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-10
겨울철 운행 ................................................................................................5-86
견인 트럭으로 견인 시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-26
견인 후크(앞) .............................................................................................6-26
견인차가 아닌 일반차량으로의 견인시 ....................................................6-27
경고등 및 표시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-80
도어 열림 경고등 ...................................................................................4-86
미등 표시등 ............................................................................................4-81
브레이크 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-82
비상경고등/방향지시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-126
스포츠 드라이브 모드 표시등 ...............................................................4-89
시동 대기 표시등(LPI 차량) ..................................................................4-93
안개등 표시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-80
안전벨트 미착용 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-80
에어백 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-80
엔진 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-88
엔진 오일 압력 경고등 ............................................................................4-82
연료 부족 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-87
연료필터 수분 경고등(디젤차량) ...........................................................4-87
예열 표시등(디젤차량) ...........................................................................4-90
와셔액 부족 경고등 ................................................................................4-70
이모빌라이저 경고등 ..............................................................................4-86
자동변속기 위치 표시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-65
자동 정차 기능(AUTO HOLD) 표시등 ................................................4-90
저압타이어 경고등 .................................................................................4-92
전동 파워 스티어링 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-92
전자 파킹 브레이크(EPB) 경고등 ........................................................4-90
전자제어 서스펜션 경고등 ....................................................................4-92
전조등 상향 표시등 ................................................................................4-81
차선이탈 경보 시스템 고장 경고등 .......................................................4-92
차선이탈 경보 시스템 설정 표시등 ......................................................4-92
차체 자세 제어 장치 (ESC)작동 정지 표시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-89
차체 자세 제어 장치 (ESC)작동 표시등 ...............................................4-89

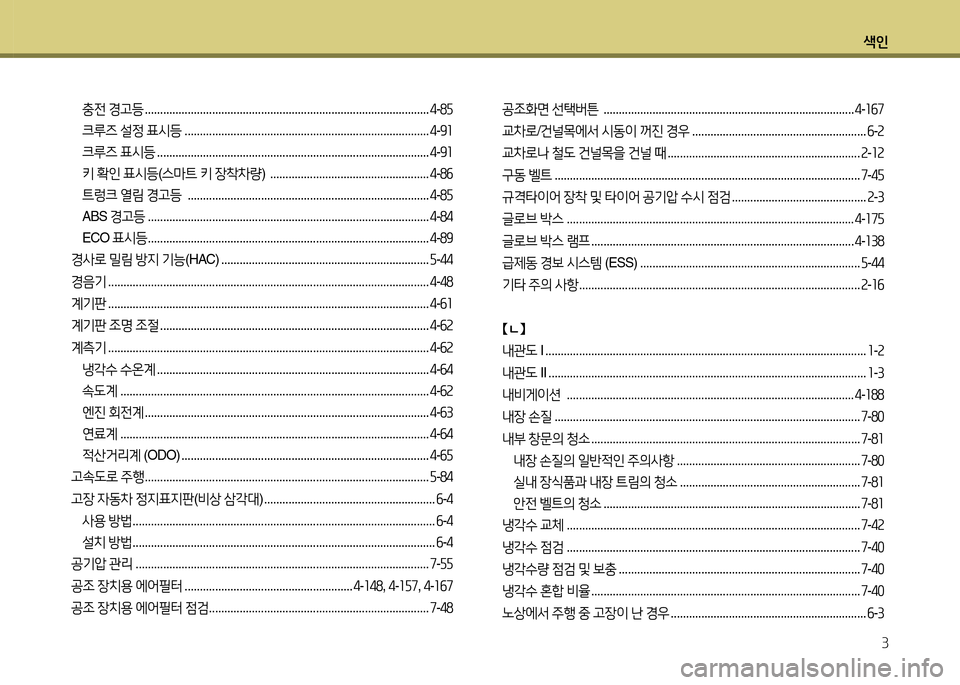

색인
3
충전 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-85
크루즈 설정 표시등 ................................................................................4-91
크루즈 표시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-91
키 확인 표시등(스마트 키 장착차량) ....................................................4-86
트렁크 열림 경고등 ...............................................................................4-85
ABS 경고등 ............................................................................................4-84
ECO 표시등 ............................................................................................4-89
경사로 밀림 방지 기능(HAC) ....................................................................5-44
경음기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-48
계기판 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-61
계기판 조명 조절 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-62
계측기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-62
냉각수 수온계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-64
속도계 .....................................................................................................4-62
엔진 회전계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-63
연료계 .....................................................................................................4-64
적산거리계 (ODO) .................................................................................4-65
고속도로 주행 .............................................................................................5-84
고장 자동차 정지표지판(비상 삼각대) ........................................................6-4
사용 방법 ...................................................................................................6-4
설치 방법 ...................................................................................................6-4
공기압 관리 ................................................................................................7-55
공조 장치용 에어필터 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-148, 4-157, 4-167
공조 장치용 에어필터 점검 ........................................................................7-48
공조화면 선택버튼 ..................................................................................4-167
교차로/건널목에서 시동이 꺼진 경우 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-2
교차로나 철도 건널목을 건널 때 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-12
구동 벨트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-45
규격타이어 장착 및 타이어 공기압 수시 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
글로브 박스 ..............................................................................................4-175
글로브 박스 램프 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-138
급제동 경보 시스템 (ESS) ........................................................................5-44
기타 주의 사항 ............................................................................................2-16
【ㄴ】
내관도 I .........................................................................................................1-2
내관도 II ........................................................................................................1-3
내비게이션 ..............................................................................................4-188
내장 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-80
내부 창문의 청소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-81
내장 손질의 일반적인 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-80
실내 장식품과 내장 트림의 청소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-81
안전 벨트의 청소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-81
냉각수 교체 ................................................................................................7-42
냉각수 점검 ................................................................................................7-40
냉각수량 점검 및 보충 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-40
냉각수 혼합 비율 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-40
노상에서 주행 중 고장이 난 경우 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-3

색인
4
눈 또는 빙판길 주행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-87
타이어 체인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-88
스노우 타이어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-87
【ㄷ】
다용도 보관함 ...........................................................................................4-174
다용도 소켓 ..............................................................................................4-181
도난 경보 장치 ............................................................................................4-18
도어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-20
리모컨 키/스마트 키 ...............................................................................4-20
도어 커티시 램프(앞좌석) .......................................................................4-138
동승석 에어백 .............................................................................................3-36
뒷유리 서리제거(열선) .............................................................................4-140
실외 미러 서리제거(열선) ...................................................................4-140
앞유리 열선(와이퍼 동결시) ................................................................4-140
뒷좌석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-14
헤드레스트 조절 ....................................................................................3-14
드라이브 모드(DRIVE MODE) ................................................................5-78
ECO(액티브 에코) 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-75
SPORT(스포츠) 모드 ............................................................................5-79
【ㄹ】
리모컨 키 사용 방법 ..................................................................................4-12
도어 잠금 .................................................................................................4-12
도어 잠금 해제 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-12
트렁크 열림 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-14
리모컨 키 사용 시 주의 사항 ........................................................................4-9
리어 커튼 스위치 .....................................................................................4-185
【ㅁ】
멀티미디어 장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-186
무선 도어 잠금 장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-8
물체 끼임 인식 기능 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-42
미러 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-49
밀폐된 공간에서 엔진 시동 후 차량 점검 금지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-11
【ㅂ】
바른 제동요령 .............................................................................................5-23
방향지시 및 차선변경 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-132
원터치 방향지시등 ...............................................................................4-132
배출가스 저감을 위한 차량관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-83
배출가스 제어장치의 관리 및 정비 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-83
배출가스 허용기준 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-82
배터리 관리 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-52
배터리 방전 방지 기능 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-127
배터리 방전 시 점프 스타트 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-5
밀기 시동 ...................................................................................................6-6
점프 케이블의 연결 순서 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-6
