2016 Hyundai Grandeur 그랜저 HG - 사용 설명서 (in Korean)

정기 점검
7-75
OHG070033OHG070033
00글로브 박스 램프글로브 박스 램프 0보조제동등 전구의 교체
보조제동등이 켜지지 않을 경우에는 가까운 자사
직영 서비스센터 또는 블루핸즈에 의뢰하십시오.
OHG070031OHG070031

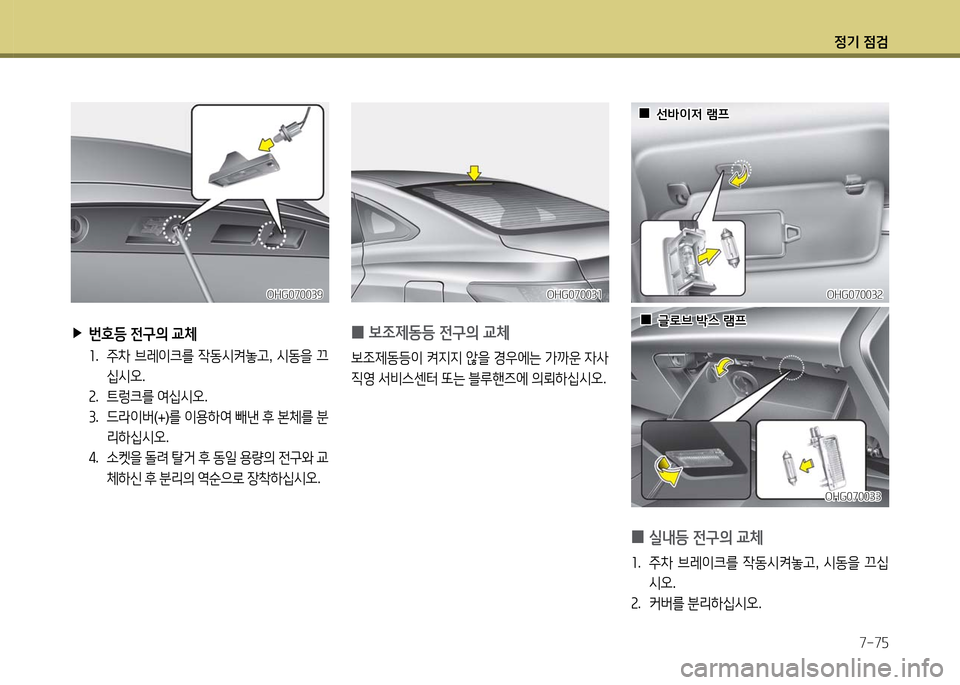

▶번호등 전구의 교체
1. 주차 브레이크를 작동시켜놓고, 시동을 끄
십시오.
2. 트렁크를 여십시오.
3. 드라이버(+)를 이용하여 빼낸 후 본체를 분
리하십시오.
4. 소켓을 돌려 탈거 후 동일 용량의 전구와 교
체하신 후 분리의 역순으로 장착하십시오.
OHG070039OHG070039
0실내등 전구의 교체
1. 주차 브레이크를 작동시켜놓고, 시동을 끄십
시오.
2. 커버를 분리하십시오.
OHG070032OHG070032
00선바이저 램프선바이저 램프

정기 점검
7-76
드라이버를 끼워 커버를 분리할 때 커버가 손
상되지 않도록 조심하십시오.
주 의
OHG070034OHG070034

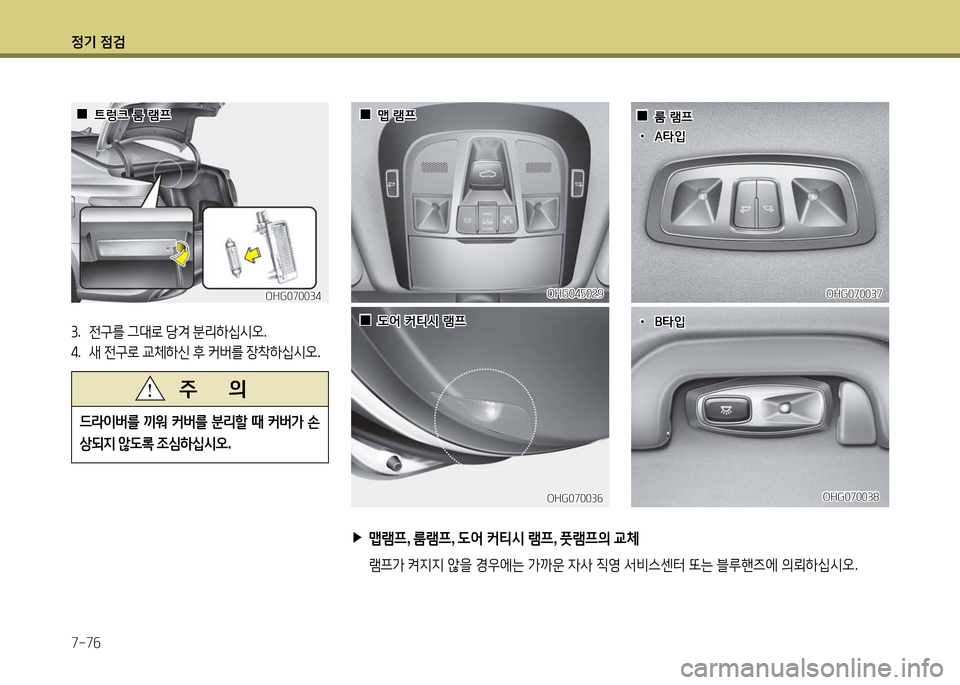

00트렁크 룸 램프트렁크 룸 램프
3. 전구를 그대로 당겨 분리하십시오.
4. 새 전구로 교체하신 후 커버를 장착하십시오.
OHG070037OHG070037
00룸 램프룸 램프
••A타입A타입
OHG070038OHG070038
••B타입B타입
▶맵램프, 룸램프, 도어 커티시 램프, 풋램프의 교체
램프가 켜지지 않을 경우에는 가까운 자사 직영 서비스센터 또는 블루핸즈에 의뢰하십시오.
OHG070036OHG070036
OHG045029OHG045029
00맵 램프맵 램프
00도어 커티시 램프도어 커티시 램프

정기 점검
7-77

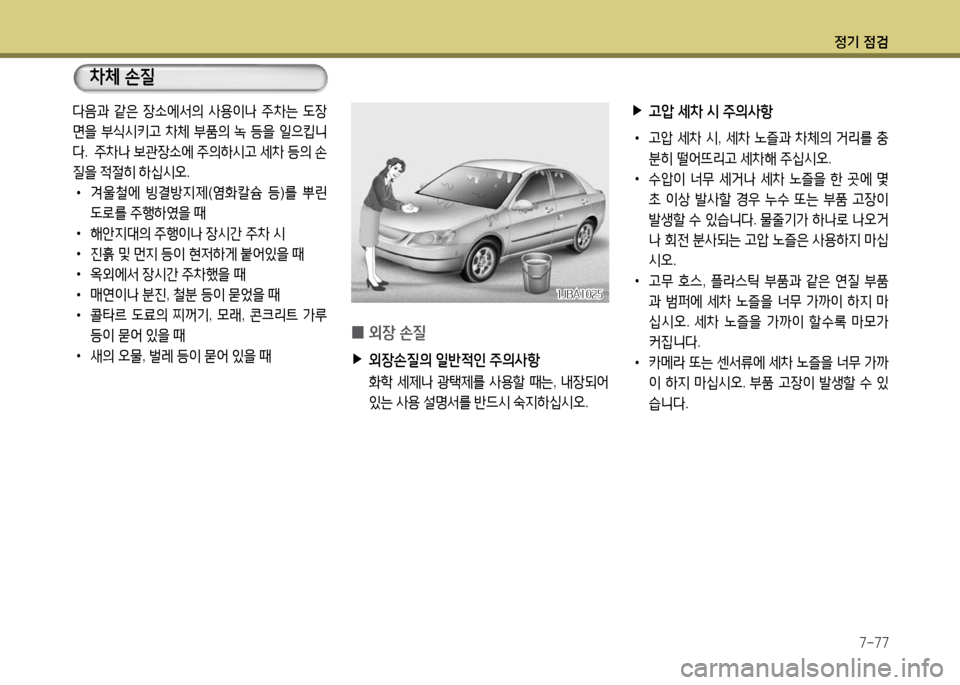

0외장 손질
▶외장손질의 일반적인 주의사항
화학 세제나 광택제를 사용할 때는, 내장되어
있는 사용 설명서를 반드시 숙지하십시오.
1JBA10251JBA1025
다음과 같은 장소에서의 사용이나 주차는 도장
면을 부식시키고 차체 부품의 녹 등을 일으킵니
다. 주차나 보관장소에 주의하시고 세차 등의 손
질을 적절히 하십시오.
•겨울철에 빙결방지제(염화칼슘 등)를 뿌린
도로를 주행하였을 때
•해안지대의 주행이나 장시간 주차 시
•진흙 및 먼지 등이 현저하게 붙어있을 때
•옥외에서 장시간 주차했을 때
•매연이나 분진, 철분 등이 묻었을 때
•콜타르 도료의 찌꺼기, 모래, 콘크리트 가루
등이 묻어 있을 때
•새의 오물, 벌레 등이 묻어 있을 때
차체 손질
▶고압 세차 시 주의사항
•고압 세차 시, 세차 노즐과 차체의 거리를 충
분히 떨어뜨리고 세차해 주십시오.
•수압이 너무 세거나 세차 노즐을 한 곳에 몇
초 이상 발사할 경우 누수 또는 부품 고장이
발생할 수 있습니다. 물줄기가 하나로 나오거
나 회전 분사되는 고압 노즐은 사용하지 마십
시오.
•고무 호스, 플라스틱 부품과 같은 연질 부품
과 범퍼에 세차 노즐을 너무 가까이 하지 마
십시오. 세차 노즐을 가까이 할수록 마모가
커집니다.
•카메라 또는 센서류에 세차 노즐을 너무 가까
이 하지 마십시오. 부품 고장이 발생할 수 있
습니다.

정기 점검
7-78
•자동세차기에서의 세차는 차체의 잔긁힘
을 만들어 도장면이 손상될 수도 있습니다.
• 램프세척 및 손질시 휘발유나 아세톤 또는
휘발성유기용제(초강력세정제) 등의 화학
용제 사용은 램프를 손상시킬 수 있으므로
사용하지 마십시오.
• 타이어 알루미늄 휠 부분 세척시, 산성계 세
제를 사용하지 마십시오. 휠 도장면이 손상
될 수 있습니다.
• 세차시 도어 실링부 및 위쪽 유리부를 통해
실내로 물이 유입될 수 있습니다. 고압세척
기 사용시 특히 주의하십시오.
• 자동 세차 후 앞유리 표면 왁스는 완전히
제거하십시오. 와이퍼 작동시 떨림 및 소음
의 원인이 될 수 있습니다.
주 의
• 차체의 먼지나 오물을 마른 걸레로 닦아내
면, 표면에 자국이 남습니다. 철제면이나
마찰 세제, 알칼리성이 강한 강력 세제, 부
식세제 등은 크롬 처리된 표면이나 산화피
막 처리된 알루미늄 부품에는 사용하지 마
십시오. 보호 코팅을 손상 시켜, 변색되거
나 도장면이 매우 손상될 수 있습니다.
•차의 더러움이 심할 때는 자동차 전용 세
척 세제를 사용하여 세차하십시오. 가정용
중성세제를 사용하면 고무 제품의 변색을
일으킬 수 있습니다. 또한 부드러운 스펀
지나 헝겊으로 닦으시고 먼지 입자로 인
한 긁힘을 최소화하기 위하여 스펀지를
자주 헹궈 주면서 세척 하십시오. 물은 미
지근한 수돗물 또는 이와 같은 보통의 물
을 사용하십시오. 세차 후는 차체의 물기
를 완전히 닦아내십시오.
•범퍼나 차량 내·외부의 합성수지 부품이
더러워졌을 때는 부드러운 브러시나 스펀
지를 사용하여 손상이 가지 않도록 주의
하면서 닦아내십시오. 브레이크액, 엔진오
일, 그리스, 배터리액에 오염된 경우 알코
올로 닦아내십시오.
딱딱한 브러시나 수세미를 사용하면 손상
이 갈 수 있습니다.
•차 안·밖의 합성수지(플라스틱) 부품에 엔
진오일, 방향제 등이 묻으면 변색이나 얼룩
이 생기므로 즉시 깨끗이 닦아 내십시오.
•강력 세제나 계면활성제, 뜨거운 물 등을
사용하여 세차하지 마십시오. 또한 차체가
따뜻할 때 직사광선 아래에서 차를 닦지 마
십시오. 세제 잔여물이 도장 표면에 흡착되
어 얼룩과 변색을 일으킬 수 있습니다.
▶표면 점검
●세차
•표면에 녹이 발생하거나, 부식되는 것을
방지하기 위하여, 최소 한달에 한 번씩은
미지근한 물이나 찬 물로 깨끗이 세척하십
시오.
비포장 도로를 주행하는 경우에는, 매 주행
후에 세척하십시오. 소금, 먼지, 진흙, 또는
다른 이 물질이 퇴적되지 않도록 깨끗이 제
거하십시오.
도어와 로커 판넬 아래 모서리에 있는 배출
구멍을 깨끗이 유지하십시오.
• 곤충, 타르, 수액, 새의 오물, 산업 오염물
이나 이와 유사한 퇴적물 등은 즉시 제거
하지 않으면 차의 표면을 손상시킬 수 있
습니다. 보통 물로는 빨리 씻어내도 완전
히 닦이지 않으므로 도장 표면에 안전하
고 부드러운 세제를 사용하십시오. 세척
후에는 미지근하거나 찬 물로 깨끗이 헹
구십시오. 비누 가루가 표면에 말라 붙지
않도록 하십시오.
• 세차시에는 도어나 창문 등을 닫아 주십
시오. 또한 안테나는 세차시 손상이 가지
않도록 하십시오.

정기 점검
7-79
●왁스칠
•왁스칠은 세차후 차량 표면에 물방울이
맺히지 않은 상태에서 차를 충분히 말린
후 실시하십시오. 또한, 차체온도가 낮을
때 그늘에서 차체에만 실시하십시오.
햇빛을 받아서 차체가 뜨거울때 왁스를
칠하면 얼룩이 집니다.
유리에 왁스,발수유리에 왁스,발수코팅 금지코팅 금지
1JBA10261JBA1026
▶표면 손상의 정비
차체 표면에 깊게 파인 자국이나 돌멩이 자국
등은 신속히 수리하십시오. 노출된 금속 표면
은 빨리 녹슬어 차의 표면을 크게 손상 시킬 수
있습니다.
차량이 손상되어 금속 표면처리나 교체이 필
요할 경우, 자사 직영 서비스센터 또는 블루핸
즈에 정비를 의뢰하십시오.
▶광택나는 금속 관리
•도로의 타르나 곤충 자국을 제거하려면,
뾰족한 물건을 사용하지 말고 타르 제거
기를 사용하십시오.
• 광택나는 금속 표면을 부식으로부터 보호
하기 위해서는, 왁스나 크롬 방부제를 바
르고 광택이 날 때까지 문지르십시오.
• 겨울철이나 해변지역에서는 광택나는 금
속 위에 두꺼운 왁스 코팅을 하거나 부식
방지 처리를 하십시오. 필요한 경우, 방부
식성 석유 젤리나 다른 보호 컴파운드로
코팅하십시오.
• 양질의 액체 또는 풀모양의 왁스를 사용하
십시오. 유리나 플라스틱(합성수지) 부분
에는 왁스칠을 하지 마시고, 연마제가 섞
인 왁스나 헝겊을 사용하면 광택이 나빠
지고 도장면이 손상되므로 주의 하십시오.
• 오일, 타르 또는 이와 유사한 물질 등을 자
국 제거기로 제거하면 표면의 왁스도 함께
제거됩니다. 차량의 다른 부분은 아직 왁
스칠이 필요치 않더라도, 이런 부위에 다
시 왁스칠을 하십시오.
앞유리에 왁스가 묻으면 와이퍼의 손상원인이
될 수 있으므로 주의 하십시오.
주 의

정기 점검
7-80
0내장 손질
▶내장 손질의 일반적인 주의사항
• 내장품 표면에 화학 물질(손 세정제, 종이
방향제, 선 크림 등)이 묻지 않게 하십시
오. 화학 물질이 묻었을 경우, 실내 부품이
손상될 수 있으므로 즉시 제거하십시오.
• 내장품을 세척할 때는 아세톤, 벤젠, 락카
용제, 에나멜 및 표백제, 휘발유 또는 신나
등의 유류물질 등을 절대로 사용하지 마
십시오. 변색되거나 손상될 수 있습니다.
•향수, 액상 방향제, 탈취제와 같은 휘발성
제품을 차 안에 두지 마십시오. 만약 휘발
성 제품이 계기판, 크래쉬 패드, 가죽 및
플라스틱 부분에 흘러내릴 경우 제품 고
유의 성분에 의해 내장부품이 손상될 수
있습니다. 이때에는 신속하게 깨끗한 물로
세척하십시오.
•엔진부를 물로 닦으면(또는 고압세차) 엔진
부에 위치한 전기회로 또는 에어덕트로 물
이 유입되어 정상적인 차량운전이 불가능
할 수 있습니다.
• 차를 세척한 뒤, 서행하면서 브레이크를 시
험해서 브레이크가 물에 영향을 받았는지
점검하십시오.
주 의

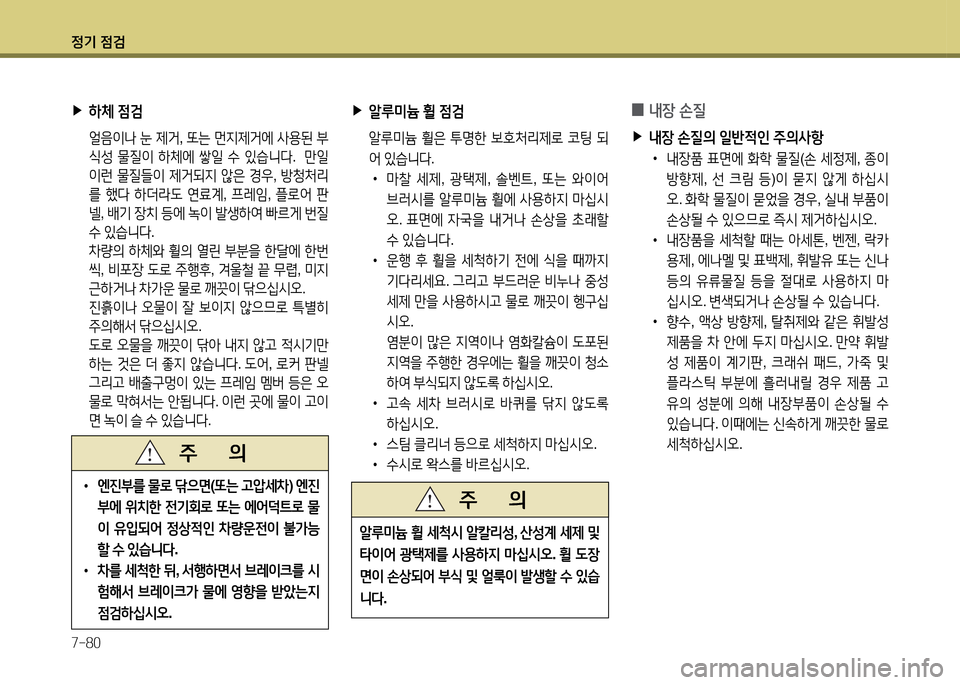

▶알루미늄 휠 점검
알루미늄 휠은 투명한 보호처리제로 코팅 되
어 있습니다.
•마찰 세제, 광택제, 솔벤트, 또는 와이어
브러시를 알루미늄 휠에 사용하지 마십시
오. 표면에 자국을 내거나 손상을 초래할
수 있습니다.
• 운행 후 휠을 세척하기 전에 식을 때까지
기다리세요. 그리고 부드러운 비누나 중성
세제 만을 사용하시고 물로 깨끗이 헹구십
시오.
염분이 많은 지역이나 염화칼슘이 도포된
지역을 주행한 경우에는 휠을 깨끗이 청소
하여 부식되지 않도록 하십시오.
•고속 세차 브러시로 바퀴를 닦지 않도록
하십시오.
• 스팀 클리너 등으로 세척하지 마십시오.
• 수시로 왁스를 바르십시오.
알루미늄 휠 세척시 알칼리성, 산성계 세제 및
타이어 광택제를 사용하지 마십시오. 휠 도장
면이 손상되어 부식 및 얼룩이 발생할 수 있습
니다.
주 의
▶하체 점검
얼음이나 눈 제거, 또는 먼지제거에 사용된 부
식성 물질이 하체에 쌓일 수 있습니다. 만일
이런 물질들이 제거되지 않은 경우, 방청처리
를 했다 하더라도 연료계, 프레임, 플로어 판
넬, 배기 장치 등에 녹이 발생하여 빠르게 번질
수 있습니다.
차량의 하체와 휠의 열린 부분을 한달에 한번
씩, 비포장 도로 주행후, 겨울철 끝 무렵, 미지
근하거나 차가운 물로 깨끗이 닦으십시오.
진흙이나 오물이 잘 보이지 않으므로 특별히
주의해서 닦으십시오.
도로 오물을 깨끗이 닦아 내지 않고 적시기만
하는 것은 더 좋지 않습니다. 도어, 로커 판넬
그리고 배출구멍이 있는 프레임 멤버 등은 오
물로 막혀서는 안됩니다. 이런 곳에 물이 고이
면 녹이 슬 수 있습니다.

정기 점검
7-81

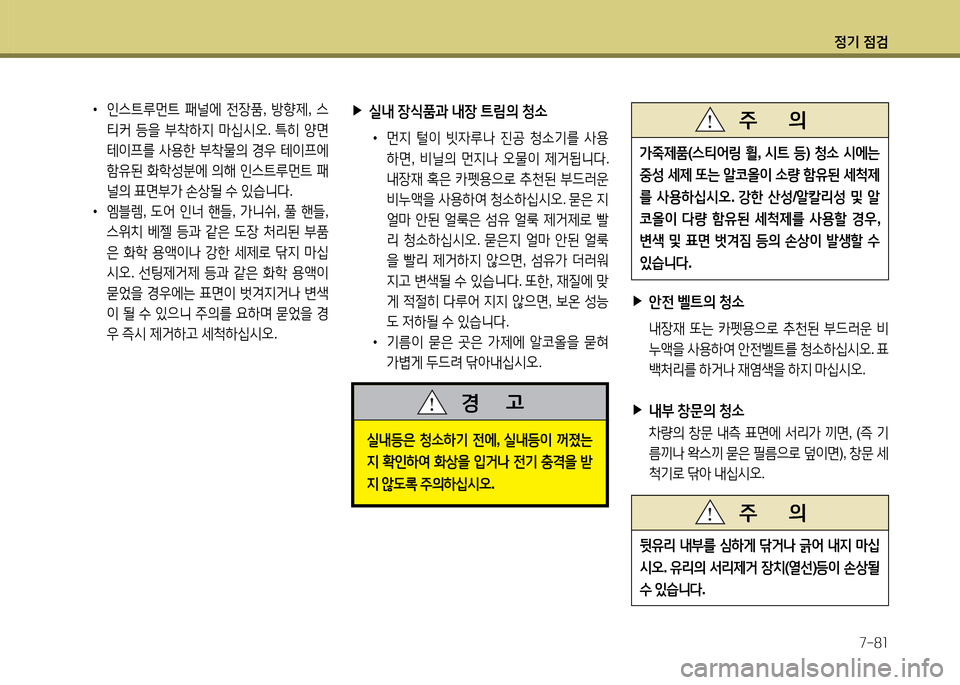

▶안전 벨트의 청소
내장재 또는 카펫용으로 추천된 부드러운 비
누액을 사용하여 안전벨트를 청소하십시오. 표
백처리를 하거나 재염색을 하지 마십시오.
▶내부 창문의 청소
차량의 창문 내측 표면에 서리가 끼면, (즉 기
름끼나 왁스끼 묻은 필름으로 덮이면), 창문 세
척기로 닦아 내십시오.
뒷유리 내부를 심하게 닦거나 긁어 내지 마십
시오. 유리의 서리제거 장치(열선)등이 손상될
수 있습니다.
주 의
가죽제품(스티어링 휠, 시트 등) 청소 시에는
중성 세제 또는 알코올이 소량 함유된 세척제
를 사용하십시오. 강한 산성/알칼리성 및 알
코올이 다량 함유된 세척제를 사용할 경우,
변색 및 표면 벗겨짐 등의 손상이 발생할 수
있습니다.
주 의 ▶실내 장식품과 내장 트림의 청소
• 먼지 털이 빗자루나 진공 청소기를 사용
하면, 비닐의 먼지나 오물이 제거됩니다.
내장재 혹은 카펫용으로 추천된 부드러운
비누액을 사용하여 청소하십시오. 묻은 지
얼마 안된 얼룩은 섬유 얼룩 제거제로 빨
리 청소하십시오. 묻은지 얼마 안된 얼룩
을 빨리 제거하지 않으면, 섬유가 더러워
지고 변색될 수 있습니다. 또한, 재질에 맞
게 적절히 다루어 지지 않으면, 보온 성능
도 저하될 수 있습니다.
• 기름이 묻은 곳은 가제에 알코올을 묻혀
가볍게 두드려 닦아내십시오.
실내등은 청소하기 전에, 실내등이 꺼졌는
지 확인하여 화상을 입거나 전기 충격을 받
지 않도록 주의하십시오.
경 고
• 인스트루먼트 패널에 전장품, 방향제, 스
티커 등을 부착하지 마십시오. 특히 양면
테이프를 사용한 부착물의 경우 테이프에
함유된 화학성분에 의해 인스트루먼트 패
널의 표면부가 손상될 수 있습니다.
•엠블렘, 도어 인너 핸들, 가니쉬, 풀 핸들,
스위치 베젤 등과 같은 도장 처리된 부품
은 화학 용액이나 강한 세제로 닦지 마십
시오. 선팅제거제 등과 같은 화학 용액이
묻었을 경우에는 표면이 벗겨지거나 변색
이 될 수 있으니 주의를 요하며 묻었을 경
우 즉시 제거하고 세척하십시오.

정기 점검
7-82

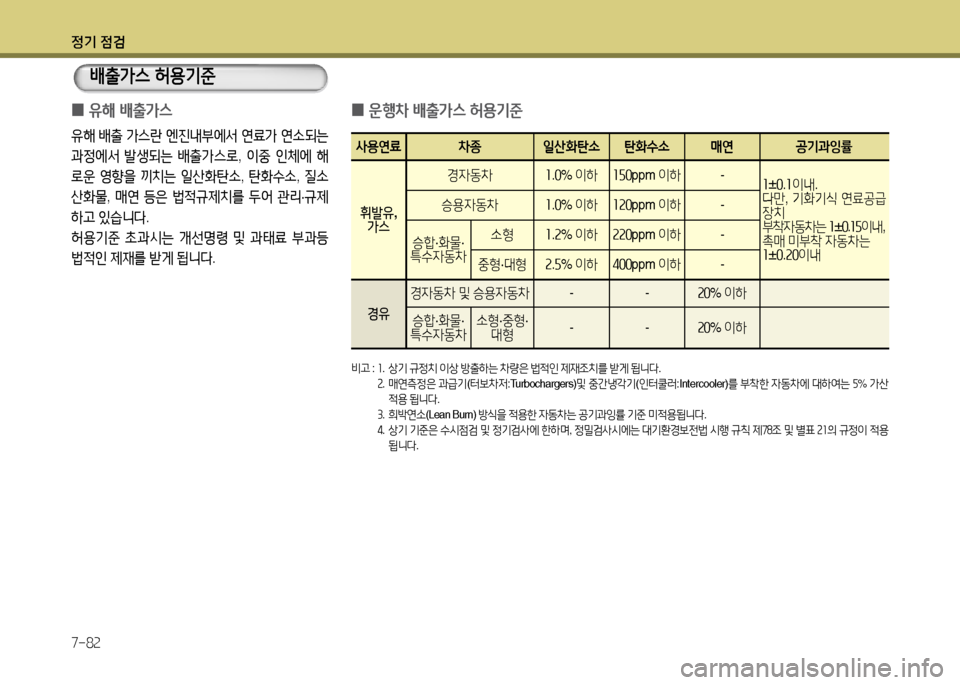

0유해 배출가스
유해 배출 가스란 엔진내부에서 연료가 연소되는
과정에서 발생되는 배출가스로, 이중 인체에 해
로운 영향을 끼치는 일산화탄소, 탄화수소, 질소
산화물, 매연 등은 법적규제치를 두어 관리·규제
하고 있습니다.
허용기준 초과시는 개선명령 및 과태료 부과등
법적인 제재를 받게 됩니다.
배출가스 허용기준
0운행차 배출가스 허용기준
사용연료 차종 일산화탄소 탄화수소 매연 공기과잉률
휘발유, 가스
경자동차 1.0% 이하 150ppm 이하-1±0.1이내.다만, 기화기식 연료공급장치 부착자동차는 1±0.15이내, 촉매 미부착 자동차는 1±0.20이내
승용자동차 1.0% 이하 120ppm 이하-
승합·화물·특수자동차
소형 1.2% 이하 220ppm 이하-
중형·대형 2.5% 이하 400ppm 이하-
경유
경자동차 및 승용자동차--20% 이하
승합·화물·특수자동차소형·중형·대형--20% 이하
비고 : 1. 상기 규정치 이상 방출하는 차량은 법적인 제재조치를 받게 됩니다. 2. 매연측정은 과급기(터보차저:Turbochargers)및 중간냉각기(인터쿨러:Intercooler)를 부착한 자동차에 대하여는 5% 가산 적용 됩니다. 3. 희박연소(Lean Burn) 방식을 적용한 자동차는 공기과잉률 기준 미적용됩니다. 4. 상기 기준은 수시점검 및 정기검사에 한하며, 정밀검사시에는 대기환경보전법 시행 규칙 제78조 및 별표 21의 규정이 적용됩니다.
