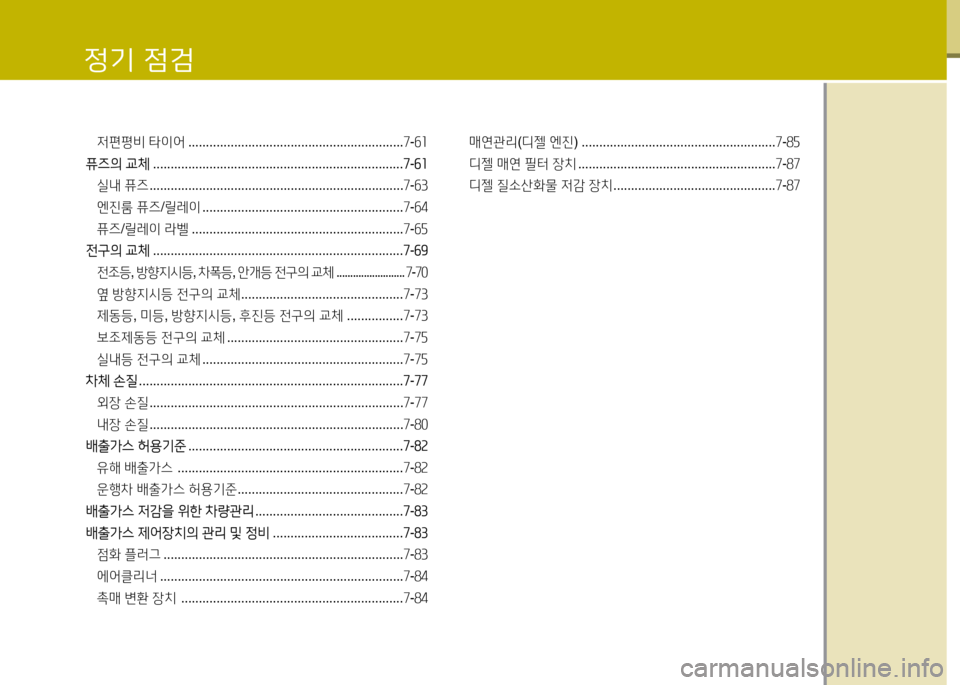

정기 점검
저편평비 타이어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-61
퓨즈의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-61
실내 퓨즈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-63
엔진룸 퓨즈/릴레이 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-64
퓨즈/릴레이 라벨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-65
전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-69
전조등, 방향지시등, 차폭등, 안개등 전구의 교체 .........................7-70
옆 방향지시등 전구의 교체 ..............................................7-73
제동등, 미등, 방향지시등, 후진등 전구의 교체 ................7-73
보조제동등 전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-75
실내등 전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-75
차체 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-77
외장 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-77
내장 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-80
배출가스 허용기준 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-82
유해 배출가스 ................................................................7-82
운행차 배출가스 허용기준 ...............................................7-82
배출가스 저감을 위한 차량관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-83
배출가스 제어장치의 관리 및 정비 .....................................7-83
점화 플러그 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-83
에어클리너 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-84
촉매 변환 장치 ...............................................................7-84
매연관리(디젤 엔진) .......................................................7-85
디젤 매연 필터 장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-87
디젤 질소산화물 저감 장치 ..............................................7-87
Page 197 of 240

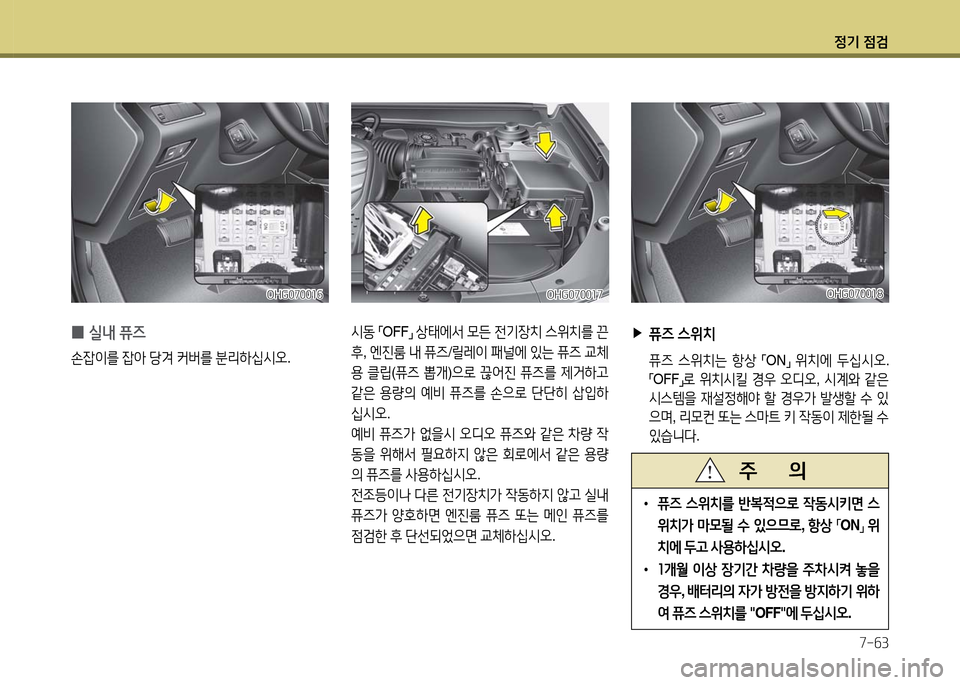

정기 점검
7-63
▶퓨즈 스위치
퓨즈 스위치는 항상 「ON」 위치에 두십시오.
「OFF」로 위치시킬 경우 오디오, 시계와 같은
시스템을 재설정해야 할 경우가 발생할 수 있
으며, 리모컨 또는 스마트 키 작동이 제한될 수
있습니다.
시동 「OFF」 상태에서 모든 전기장치 스위치를 끈
후, 엔진룸 내 퓨즈/릴레이 패널에 있는 퓨즈 교체
용 클립(퓨즈 뽑개)으로 끊어진 퓨즈를 제거하고
같은 용량의 예비 퓨즈를 손으로 단단히 삽입하
십시오.
예비 퓨즈가 없을시 오디오 퓨즈와 같은 차량 작
동을 위해서 필요하지 않은 회로에서 같은 용량
의 퓨즈를 사용하십시오.
전조등이나 다른 전기장치가 작동하지 않고 실내
퓨즈가 양호하면 엔진룸 퓨즈 또는 메인 퓨즈를
점검한 후 단선되었으면 교체하십시오.
OHG070017OHG070017OHG070018OHG070018
•퓨즈 스위치를 반복적으로 작동시키면 스
위치가 마모될 수 있으므로, 항상 「ON」 위
치에 두고 사용하십시오.
•1개월 이상 장기간 차량을 주차시켜 놓을
경우, 배터리의 자가 방전을 방지하기 위하
여 퓨즈 스위치를 "OFF"에 두십시오.
주 의
0실내 퓨즈
손잡이를 잡아 당겨 커버를 분리하십시오.
OHG070016OHG070016
Page 198 of 240

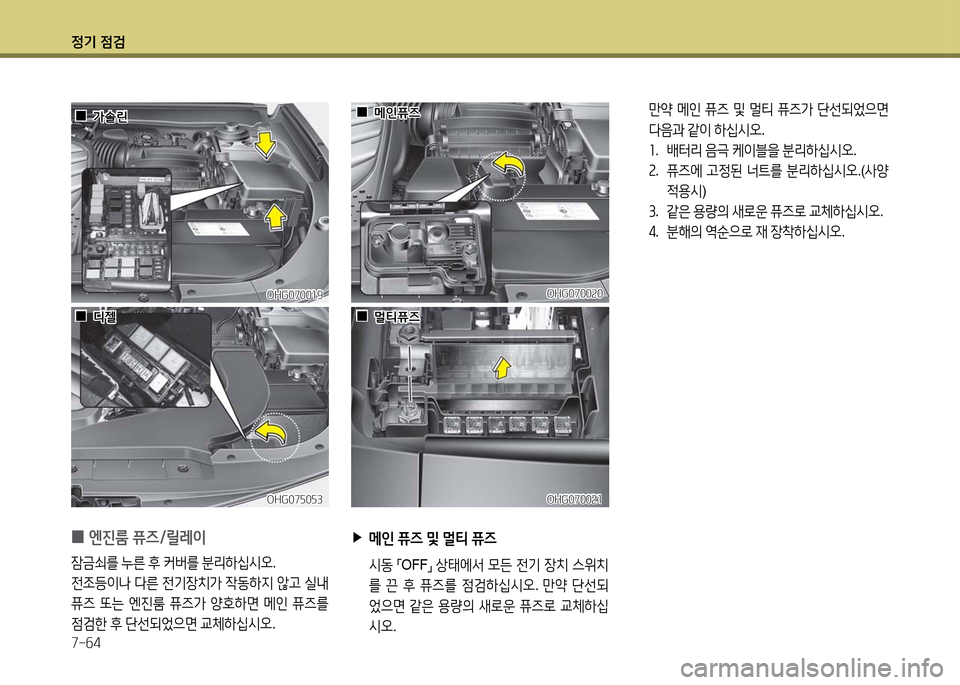

정기 점검
7-64
0엔진룸 퓨즈/릴레이
잠금쇠를 누른 후 커버를 분리하십시오.
전조등이나 다른 전기장치가 작동하지 않고 실내
퓨즈 또는 엔진룸 퓨즈가 양호하면 메인 퓨즈를
점검한 후 단선되었으면 교체하십시오.
OHG070019OHG070019
OHG075053OHG075053
▶메인 퓨즈 및 멀티 퓨즈
시동 「OFF」 상태에서 모든 전기 장치 스위치
를 끈 후 퓨즈를 점검하십시오. 만약 단선되
었으면 같은 용량의 새로운 퓨즈로 교체하십
시오.
만약 메인 퓨즈 및 멀티 퓨즈가 단선되었으면
다음과 같이 하십시오.
1. 배터리 음극 케이블을 분리하십시오.
2. 퓨즈에 고정된 너트를 분리하십시오.(사양
적용시)
3. 같은 용량의 새로운 퓨즈로 교체하십시오.
4. 분해의 역순으로 재 장착하십시오.
OHG070021OHG070021
OHG070020OHG070020
00메인퓨즈메인퓨즈
00멀티퓨즈멀티퓨즈 00디젤디젤
00가솔린가솔린
Page 203 of 240
정기 점검
7-69
비상시를 대비하여 아래 규격의 전구를 준비하십
시오.
(8장, 「전구의 용량」 참조)
램프류 교체는 반드시 시동 「OFF」 상태에서 주차
브레이크를 작동시킨 후 배터리의 「-」단자를 분리
한 상태에서 안전한 곳에서 교체하십시오.
•반드시 규정된 용량의 전구를 사용하십시오.
•전조등, 제동등 등의 램프는 우천시 주행과
세차 등의 사용 조건하에서 렌즈 내면이 일시
적으로 흐려질 수 있습니다. 이것은 램프 내
부와 외기의 온도차에 따른것으로 우천시 등
의 창 유리가 흐려지는 것과 동일한 현상으로
기능상의 문제는 없습니다. 다만 렌즈 내면에
큰 물방울이 있는 경우나 램프 내부에 물이
들어간 경우는 자사 직영 서비스센터 또는 블
루핸즈에 문의하십시오.
•각종 전구 교체시 적절한 공구와 알맞은
규격의 전구가 준비되지 않거나 교체 방
법에 대하여 충분히 이해되지 않는다면
가까운 자사 직영 서비스센터 또는 블루
핸즈에 의뢰하십시오. 특히 차량 앞쪽의
전조등, 안개등, 차폭등 및 방향 지시등을
교체하기 위해 차량 본체를 임의로 분해
또는 조립시 차량에 손상을 줄 수도 있습
니다.
• 전구 교체 후 재장착시 소켓을 홀에 맞추어
시계방향으로 확실하게 장착하십시오. 그
렇지 않을 경우 전구의 단선, 물유입 등 고
장의 원인이 될 수 있습니다.
주 의
•전구 교체시 규격에 맞지않는 용량의 전구
를 사용할 경우, 퓨즈 단선 또는 이상 작동
및 기타 배선 관련 장치의 손상을 줄 수 있
습니다.
•차량에 장착된 전구외 부가적으로 전구나
LED를 장착하지 마십시오. 추가로 장착할
경우 차량의 전구 오작동 및 깜빡임이 발생
할 수 있으며, 퓨즈박스나 배선 관련 장치가
손상될 수 있습니다.
주 의 •전구가 단선되거나 손상되면 즉시 규격
에 맞는(용량 및 색깔) 새 전구로 교체하
시고, 못쓰게 된 전구는 환경과 사람의
건강을 해 할 수 있으니 조심히 처리하십
시오.
• 전구를 점검·교체하기 이전에 차량이 갑
자기 움직이거나 전기 충격으로 인한 감
전 사고의 위험을 방지하기 위해 주차 브
레이크를 확실히 걸고 시동 「OFF」 하십
시오.
• 전구 표면이 뜨거우면 화상의 위험이
있으므로 반드시 장갑 등을 착용하십
시오.
경 고
전구의 교체
일반 전구 사양을 HID 타입으로 개조하면 이
상 동작 및 기타 배선 관련 장치가 손상될 수
있습니다.
주 의
Page 240 of 240

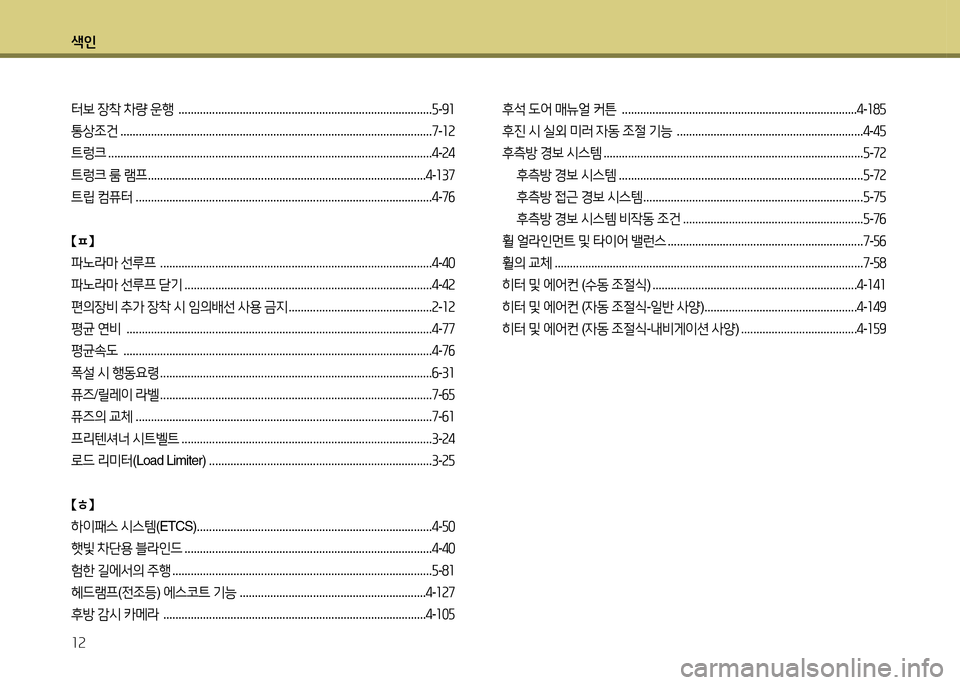

색인
