2016 Hyundai Grandeur 그랜저 HG - 사용 설명서 (in Korean)

정기 점검
7-43

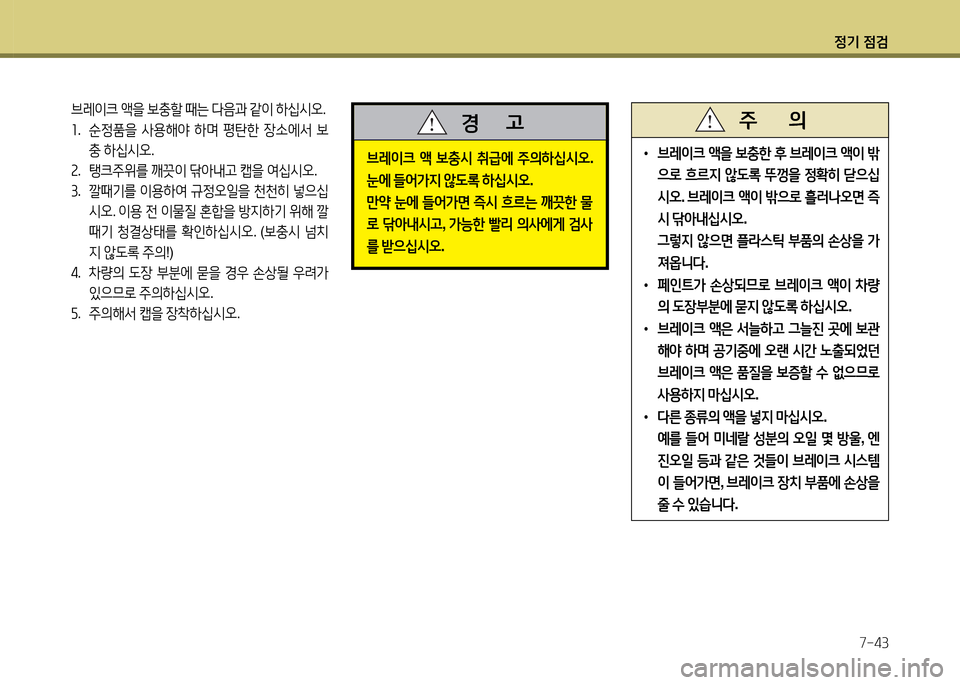

• 브레이크 액을 보충한 후 브레이크 액이 밖
으로 흐르지 않도록 뚜껑을 정확히 닫으십
시오. 브레이크 액이 밖으로 흘러나오면 즉
시 닦아내십시오.
그렇지 않으면 플라스틱 부품의 손상을 가
져옵니다.
• 페인트가 손상되므로 브레이크 액이 차량
의 도장부분에 묻지 않도록 하십시오.
• 브레이크 액은 서늘하고 그늘진 곳에 보관
해야 하며 공기중에 오랜 시간 노출되었던
브레이크 액은 품질을 보증할 수 없으므로
사용하지 마십시오.
• 다른 종류의 액을 넣지 마십시오.
예를 들어 미네랄 성분의 오일 몇 방울, 엔
진오일 등과 같은 것들이 브레이크 시스템
이 들어가면, 브레이크 장치 부품에 손상을
줄 수 있습니다.
주 의브레이크 액을 보충할 때는 다음과 같이 하십시오.
1. 순정품을 사용해야 하며 평탄한 장소에서 보
충 하십시오.
2. 탱크주위를 깨끗이 닦아내고 캡을 여십시오.
3. 깔때기를 이용하여 규정오일을 천천히 넣으십
시오. 이용 전 이물질 혼합을 방지하기 위해 깔
때기 청결상태를 확인하십시오. (보충시 넘치
지 않도록 주의!)
4. 차량의 도장 부분에 묻을 경우 손상될 우려가
있으므로 주의하십시오.
5. 주의해서 캡을 장착하십시오.
브레이크 액 보충시 취급에 주의하십시오.
눈에 들어가지 않도록 하십시오.
만약 눈에 들어가면 즉시 흐르는 깨끗한 물
로 닦아내시고, 가능한 빨리 의사에게 검사
를 받으십시오.
경 고

정기 점검
7-44
자동변속기 오일 점검은 정기 점검 주기표에 따
라 자사 직영 서비스센터 또는 블루핸즈에 문의
하십시오.
자동변속기 오일 점검
OHG070008OHG070008
0와셔액 점검 및 보충
와셔액의 양을 점검하여 부족시 보충하십시오.
날씨가 따뜻할 때는 와셔액으로 일반 수돗물이나
시중에서 판매하는 와셔액을 사용해도 되나, 날
씨가 추운 계절에는 외부온도에 따라 빙결되어
탱크 및 모터에 손상을 가져올 수 있으므로 반드
시 겨울용 와셔액을 사용하십시오.
와셔액 점검
•엔진 냉각수 또는 부동액을 와셔액으로
사용하지 마십시오. 엔진 냉각수가 유리
에 뿌려지면 시야를 가려 위험하고 차체
와 도장에 손상을 줍니다.
• 와셔액에는 알코올 성분이 함유되어 있
어 인화성이 강하므로 화염 또는 불꽃을
멀리하십시오. 화재의 위험이 있습니다.
•와셔액에는 유독성이 있으므로 마시지
않도록 주의 하십시오.
경 고
•와셔액이 없을 때 와셔모터를 작동하면 모
터가 파손됩니다.
•와셔액 보충 시 캡을 연 후 넘치지 않도록
주의하십시오.
•와셔액 보충 시 순정품 와셔액을 사용하고
비순정 와셔액을 사용하거나 물만 사용하
면 탱크 및 차량의 부식이 발생할 수 있습
니다.
주 의

정기 점검
7-45

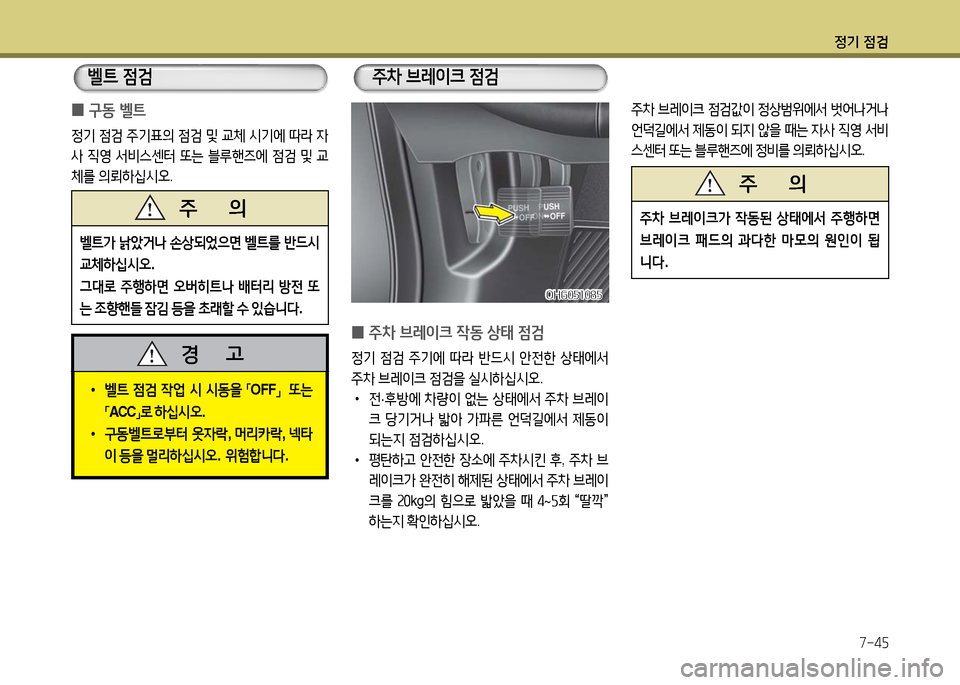

주차 브레이크 점검값이 정상범위에서 벗어나거나
언덕길에서 제동이 되지 않을 때는 자사 직영 서비
스센터 또는 블루핸즈에 정비를 의뢰하십시오.
주차 브레이크가 작동된 상태에서 주행하면
브레이크 패드의 과다한 마모의 원인이 됩
니다.
주 의
0주차 브레이크 작동 상태 점검
정기 점검 주기에 따라 반드시 안전한 상태에서
주차 브레이크 점검을 실시하십시오.
•전·후방에 차량이 없는 상태에서 주차 브레이
크 당기거나 밟아 가파른 언덕길에서 제동이
되는지 점검하십시오.
• 평탄하고 안전한 장소에 주차시킨 후, 주차 브
레이크가 완전히 해제된 상태에서 주차 브레이
크를 20kg의 힘으로 밟았을 때 4~5회 “딸깍”
하는지 확인하십시오.
주차 브레이크 점검
OHG051085OHG051085
벨트가 낡았거나 손상되었으면 벨트를 반드시
교체하십시오.
그대로 주행하면 오버히트나 배터리 방전 또
는 조향핸들 잠김 등을 초래할 수 있습니다.
주 의
•벨트 점검 작업 시 시동을 「OFF」 또는
「ACC」로 하십시오.
• 구동벨트로부터 옷자락, 머리카락, 넥타
이 등을 멀리하십시오. 위험합니다.
경 고
0구동 벨트
정기 점검 주기표의 점검 및 교체 시기에 따라 자
사 직영 서비스센터 또는 블루핸즈에 점검 및 교
체를 의뢰하십시오.
벨트 점검

정기 점검
7-46

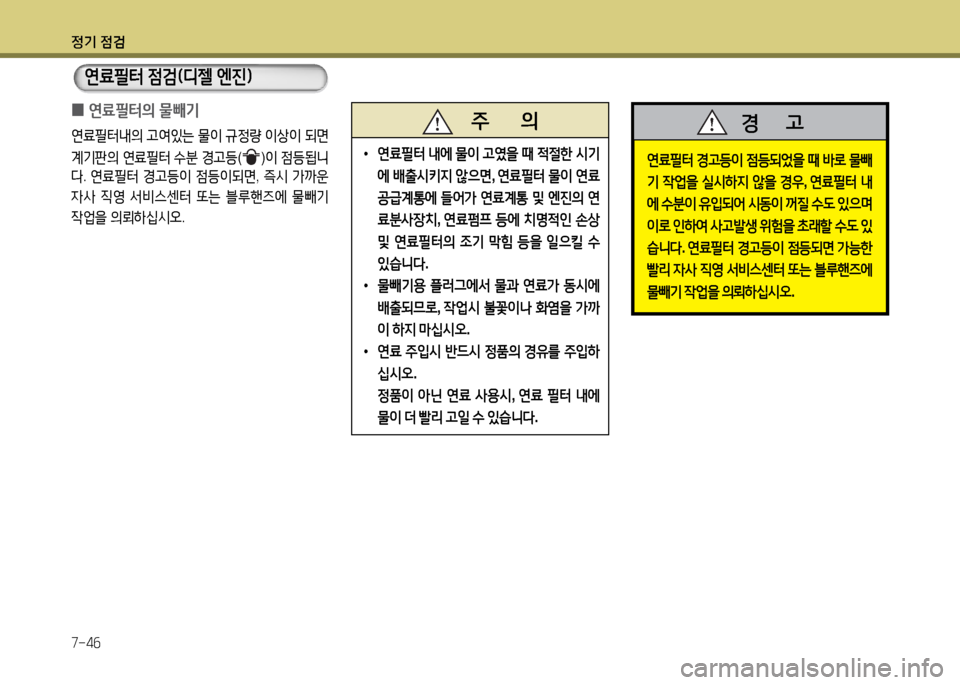

0연료필터의 물빼기
연료필터내의 고여있는 물이 규정량 이상이 되면
계기판의 연료필터 수분 경고등()이 점등됩니
다. 연료필터 경고등이 점등이되면, 즉시 가까운
자사 직영 서비스센터 또는 블루핸즈에 물빼기
작업을 의뢰하십시오.
연료필터 점검(디젤 엔진)
주 의
•연료필터 내에 물이 고였을 때 적절한 시기
에 배출시키지 않으면, 연료필터 물이 연료
공급계통에 들어가 연료계통 및 엔진의 연
료분사장치, 연료펌프 등에 치명적인 손상
및 연료필터의 조기 막힘 등을 일으킬 수
있습니다.
•물빼기용 플러그에서 물과 연료가 동시에
배출되므로, 작업시 불꽃이나 화염을 가까
이 하지 마십시오.
•연료 주입시 반드시 정품의 경유를 주입하
십시오.
정품이 아닌 연료 사용시, 연료 필터 내에
물이 더 빨리 고일 수 있습니다.
연료필터 경고등이 점등되었을 때 바로 물빼
기 작업을 실시하지 않을 경우, 연료필터 내
에 수분이 유입되어 시동이 꺼질 수도 있으며
이로 인하여 사고발생 위험을 초래할 수도 있
습니다. 연료필터 경고등이 점등되면 가능한
빨리 자사 직영 서비스센터 또는 블루핸즈에
물빼기 작업을 의뢰하십시오.
경 고

정기 점검
7-47
0필터의 교체
1. 에어클리너 커버의 클립을 푸십시오.
0필터의 점검
에어클리너 필터의 상태 불량은 엔진수명의 단
축, 매연의 과다발생, 엔진 출력의 저하 등에 직접
적인 영향을 주는 부품입니다.
정기 점검 주기에 따라 점검, 교체하십시오.
특히, 비포장 도로나 먼지가 많은 도로에서 주행
하면 먼지가 더욱 많이 흡입되므로 철저하게 관
리하시고, 통상 조건보다 더 자주 필터를 교체하
십시오.
(「정기 점검 주기표-가혹 조건」 참조)
OHG070009OHG070009OHG070010OHG070010
에어클리너 점검
0연료필터의 교체
연료중에 불순물이 혼입되면 고압 펌프와 노즐에
손상을 입히고 마모가 쉽게되어 기능을 저하시킵
니다. 연료필터는 정기 점검 주기표의 주기대로
교체하십시오.
ODM072011ODM072011

정기 점검
7-48

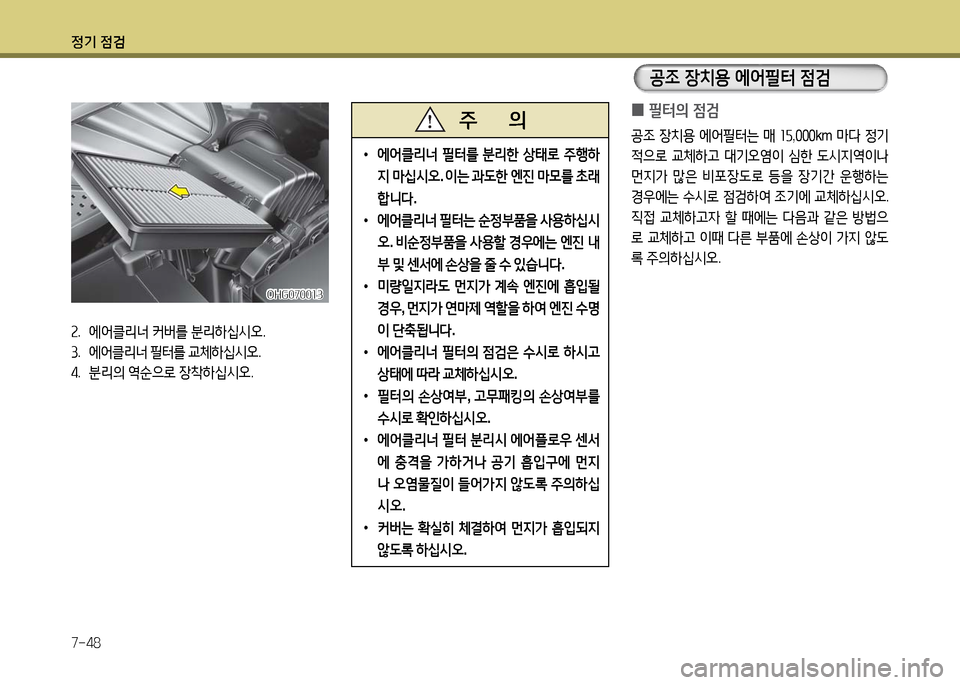

0필터의 점검
공조 장치용 에어필터는 매 15,000km 마다 정기
적으로 교체하고 대기오염이 심한 도시지역이나
먼지가 많은 비포장도로 등을 장기간 운행하는
경우에는 수시로 점검하여 조기에 교체하십시오.
직접 교체하고자 할 때에는 다음과 같은 방법으
로 교체하고 이때 다른 부품에 손상이 가지 않도
록 주의하십시오.
공조 장치용 에어필터 점검
•에어클리너 필터를 분리한 상태로 주행하
지 마십시오. 이는 과도한 엔진 마모를 초래
합니다.
• 에어클리너 필터는 순정부품을 사용하십시
오. 비순정부품을 사용할 경우에는 엔진 내
부 및 센서에 손상을 줄 수 있습니다.
• 미량일지라도 먼지가 계속 엔진에 흡입될
경우, 먼지가 연마제 역할을 하여 엔진 수명
이 단축됩니다.
• 에어클리너 필터의 점검은 수시로 하시고
상태에 따라 교체하십시오.
• 필터의 손상여부, 고무패킹의 손상여부를
수시로 확인하십시오.
•에어클리너 필터 분리시 에어플로우 센서
에 충격을 가하거나 공기 흡입구에 먼지
나 오염물질이 들어가지 않도록 주의하십
시오.
• 커버는 확실히 체결하여 먼지가 흡입되지
않도록 하십시오.
주 의
2. 에어클리너 커버를 분리하십시오.
3. 에어클리너 필터를 교체하십시오.
4. 분리의 역순으로 장착하십시오.

OHG070013OHG070013

정기 점검
7-49

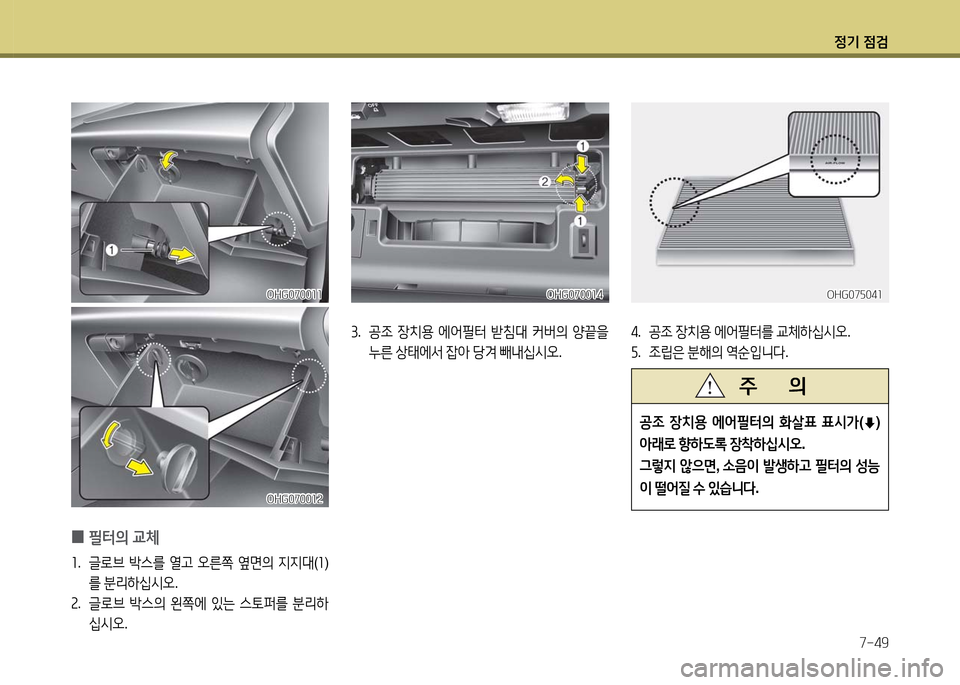

0필터의 교체
1. 글로브 박스를 열고 오른쪽 옆면의 지지대(1)
를 분리하십시오.
2. 글로브 박스의 왼쪽에 있는 스토퍼를 분리하
십시오.
OHG070011OHG070011
3. 공조 장치용 에어필터 받침대 커버의 양끝을
누른 상태에서 잡아 당겨 빼내십시오.
OHG070014OHG070014
4. 공조 장치용 에어필터를 교체하십시오.
5. 조립은 분해의 역순입니다.
OHG075041OHG075041
공조 장치용 에어필터의 화살표 표시가(

정기 점검
7-50

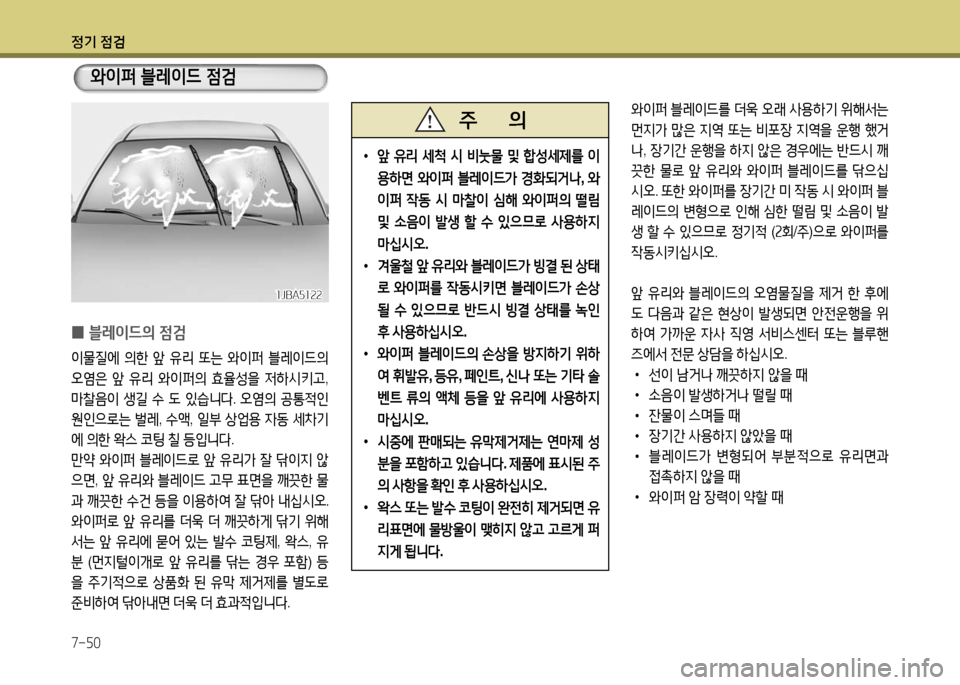

0블레이드의 점검
이물질에 의한 앞 유리 또는 와이퍼 블레이드의
오염은 앞 유리 와이퍼의 효율성을 저하시키고,
마찰음이 생길 수 도 있습니다. 오염의 공통적인
원인으로는 벌레, 수액, 일부 상업용 자동 세차기
에 의한 왁스 코팅 칠 등입니다.
만약 와이퍼 블레이드로 앞 유리가 잘 닦이지 않
으면, 앞 유리와 블레이드 고무 표면을 깨끗한 물
과 깨끗한 수건 등을 이용하여 잘 닦아 내십시오.
와이퍼로 앞 유리를 더욱 더 깨끗하게 닦기 위해
서는 앞 유리에 묻어 있는 발수 코팅제, 왁스, 유
분 (먼지털이개로 앞 유리를 닦는 경우 포함) 등
을 주기적으로 상품화 된 유막 제거제를 별도로
준비하여 닦아내면 더욱 더 효과적입니다.
와이퍼 블레이드를 더욱 오래 사용하기 위해서는
먼지가 많은 지역 또는 비포장 지역을 운행 했거
나, 장기간 운행을 하지 않은 경우에는 반드시 깨
끗한 물로 앞 유리와 와이퍼 블레이드를 닦으십
시오. 또한 와이퍼를 장기간 미 작동 시 와이퍼 블
레이드의 변형으로 인해 심한 떨림 및 소음이 발
생 할 수 있으므로 정기적 (2회/주)으로 와이퍼를
작동시키십시오.
앞 유리와 블레이드의 오염물질을 제거 한 후에
도 다음과 같은 현상이 발생되면 안전운행을 위
하여 가까운 자사 직영 서비스센터 또는 블루핸
즈에서 전문 상담을 하십시오.
•선이 남거나 깨끗하지 않을 때
•소음이 발생하거나 떨릴 때
•잔물이 스며들 때
•장기간 사용하지 않았을 때
•블레이드가 변형되어 부분적으로 유리면과
접촉하지 않을 때
•와이퍼 암 장력이 약할 때
•앞 유리 세척 시 비눗물 및 합성세제를 이
용하면 와이퍼 블레이드가 경화되거나, 와
이퍼 작동 시 마찰이 심해 와이퍼의 떨림
및 소음이 발생 할 수 있으므로 사용하지
마십시오.
• 겨울철 앞 유리와 블레이드가 빙결 된 상태
로 와이퍼를 작동시키면 블레이드가 손상
될 수 있으므로 반드시 빙결 상태를 녹인
후 사용하십시오.
• 와이퍼 블레이드의 손상을 방지하기 위하
여 휘발유, 등유, 페인트, 신나 또는 기타 솔
벤트 류의 액체 등을 앞 유리에 사용하지
마십시오.
• 시중에 판매되는 유막제거제는 연마제 성
분을 포함하고 있습니다. 제품에 표시된 주
의 사항을 확인 후 사용하십시오.
• 왁스 또는 발수 코팅이 완전히 제거되면 유
리표면에 물방울이 맺히지 않고 고르게 퍼
지게 됩니다.
주 의
와이퍼 블레이드 점검
1JBA51221JBA5122
