2016 Hyundai Grandeur 그랜저 HG - 사용 설명서 (in Korean)

정기 점검
7-67

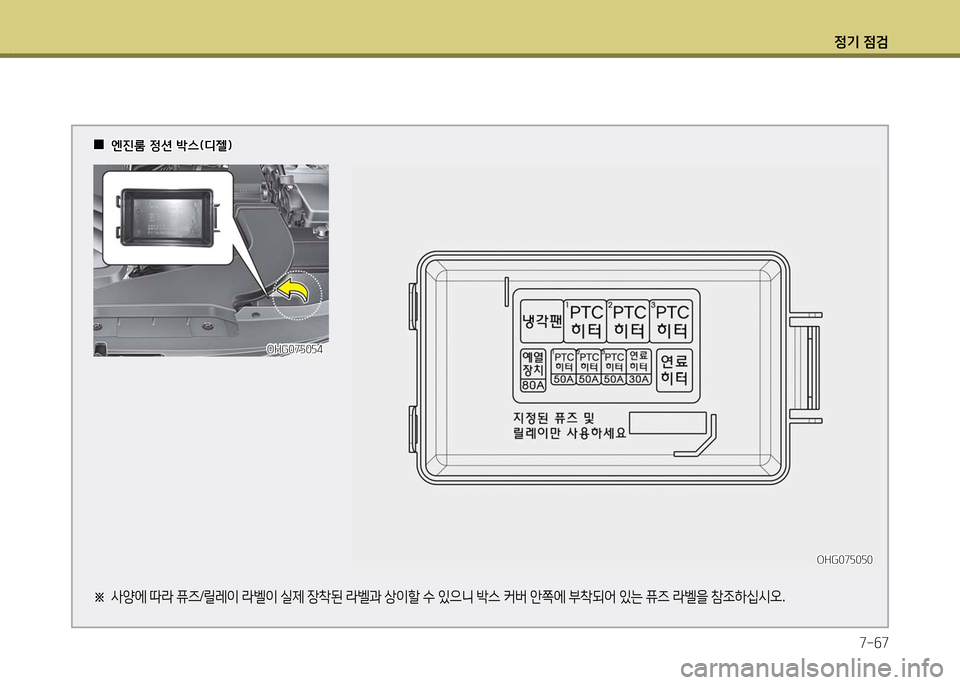

00엔진룸 정션 박스(디젤)엔진룸 정션 박스(디젤)
※ 사양에 따라 퓨즈/릴레이 라벨이 실제 장착된 라벨과 상이할 수 있으니 박스 커버 안쪽에 부착되어 있는 퓨즈 라벨을 참조하십시오.
OHG075054OHG075054
OHG075050OHG075050

정기 점검
7-68

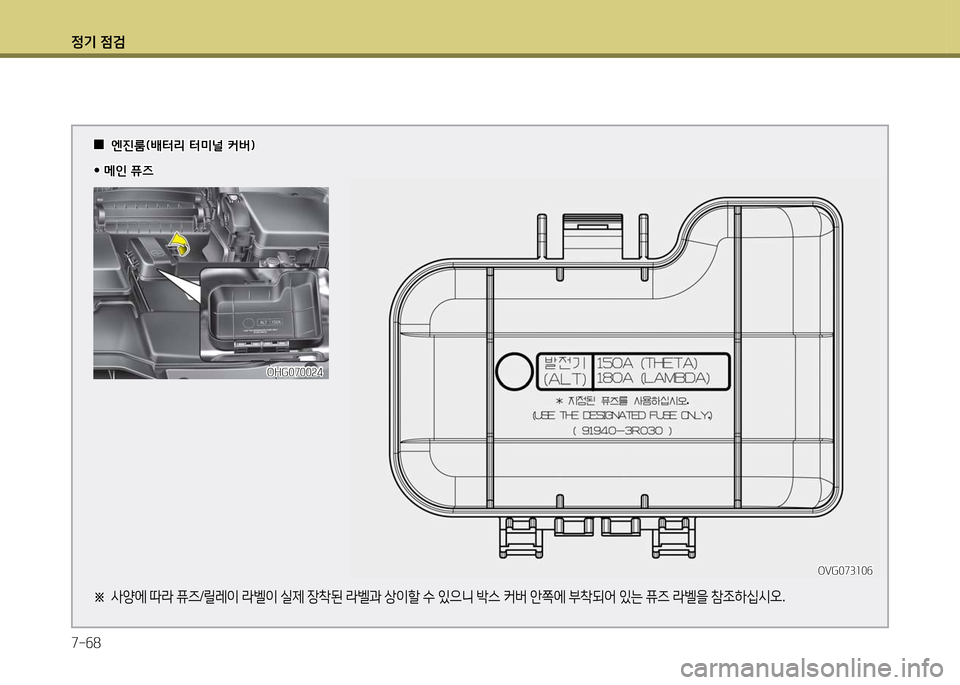

00엔진룸(배터리 터미널 커버)엔진룸(배터리 터미널 커버)
yy 메인 퓨즈 메인 퓨즈
※ 사양에 따라 퓨즈/릴레이 라벨이 실제 장착된 라벨과 상이할 수 있으니 박스 커버 안쪽에 부착되어 있는 퓨즈 라벨을 참조하십시오.
OHG070024OHG070024
OVG073106OVG073106

정기 점검
7-69
비상시를 대비하여 아래 규격의 전구를 준비하십
시오.
(8장, 「전구의 용량」 참조)
램프류 교체는 반드시 시동 「OFF」 상태에서 주차
브레이크를 작동시킨 후 배터리의 「-」단자를 분리
한 상태에서 안전한 곳에서 교체하십시오.
•반드시 규정된 용량의 전구를 사용하십시오.
•전조등, 제동등 등의 램프는 우천시 주행과
세차 등의 사용 조건하에서 렌즈 내면이 일시
적으로 흐려질 수 있습니다. 이것은 램프 내
부와 외기의 온도차에 따른것으로 우천시 등
의 창 유리가 흐려지는 것과 동일한 현상으로
기능상의 문제는 없습니다. 다만 렌즈 내면에
큰 물방울이 있는 경우나 램프 내부에 물이
들어간 경우는 자사 직영 서비스센터 또는 블
루핸즈에 문의하십시오.
•각종 전구 교체시 적절한 공구와 알맞은
규격의 전구가 준비되지 않거나 교체 방
법에 대하여 충분히 이해되지 않는다면
가까운 자사 직영 서비스센터 또는 블루
핸즈에 의뢰하십시오. 특히 차량 앞쪽의
전조등, 안개등, 차폭등 및 방향 지시등을
교체하기 위해 차량 본체를 임의로 분해
또는 조립시 차량에 손상을 줄 수도 있습
니다.
• 전구 교체 후 재장착시 소켓을 홀에 맞추어
시계방향으로 확실하게 장착하십시오. 그
렇지 않을 경우 전구의 단선, 물유입 등 고
장의 원인이 될 수 있습니다.
주 의
•전구 교체시 규격에 맞지않는 용량의 전구
를 사용할 경우, 퓨즈 단선 또는 이상 작동
및 기타 배선 관련 장치의 손상을 줄 수 있
습니다.
•차량에 장착된 전구외 부가적으로 전구나
LED를 장착하지 마십시오. 추가로 장착할
경우 차량의 전구 오작동 및 깜빡임이 발생
할 수 있으며, 퓨즈박스나 배선 관련 장치가
손상될 수 있습니다.
주 의 •전구가 단선되거나 손상되면 즉시 규격
에 맞는(용량 및 색깔) 새 전구로 교체하
시고, 못쓰게 된 전구는 환경과 사람의
건강을 해 할 수 있으니 조심히 처리하십
시오.
• 전구를 점검·교체하기 이전에 차량이 갑
자기 움직이거나 전기 충격으로 인한 감
전 사고의 위험을 방지하기 위해 주차 브
레이크를 확실히 걸고 시동 「OFF」 하십
시오.
• 전구 표면이 뜨거우면 화상의 위험이
있으므로 반드시 장갑 등을 착용하십
시오.
경 고
전구의 교체
일반 전구 사양을 HID 타입으로 개조하면 이
상 동작 및 기타 배선 관련 장치가 손상될 수
있습니다.
주 의

정기 점검
7-70
반드시 전조등 본체 전체를 장착 후에는 램프
의 상하좌우 각도(전조등 에이밍)를 조절하여
야 합니다. 가까운 자사 직영 서비스센터 또는
블루핸즈에 의뢰하십시오.
주 의
OHG075025OHG075025

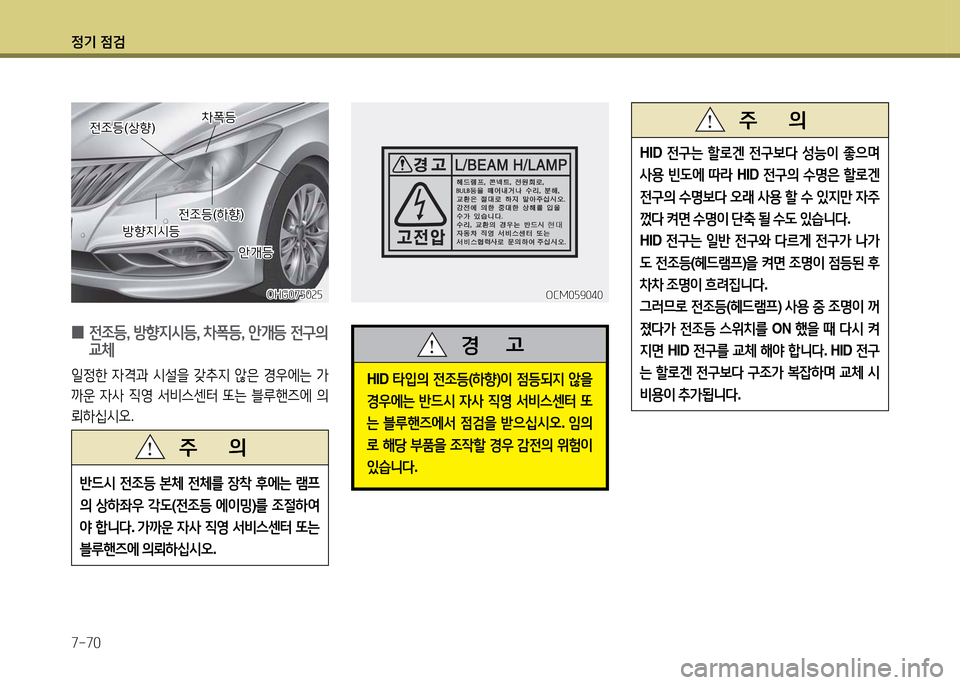

0 전조등, 방향지시등, 차폭등, 안개등 전구의
교체
일정한 자격과 시설을 갖추지 않은 경우에는 가
까운 자사 직영 서비스센터 또는 블루핸즈에 의
뢰하십시오.
방향지시등방향지시등
전조등(하향)전조등(하향)
전조등(상향)전조등(상향)
안개등안개등
HID 타입의 전조등(하향)이 점등되지 않을
경우에는 반드시 자사 직영 서비스센터 또
는 블루핸즈에서 점검을 받으십시오. 임의
로 해당 부품을 조작할 경우 감전의 위험이
있습니다.
경 고
차폭등차폭등
HID 전구는 할로겐 전구보다 성능이 좋으며
사용 빈도에 따라 HID 전구의 수명은 할로겐
전구의 수명보다 오래 사용 할 수 있지만 자주
껐다 켜면 수명이 단축 될 수도 있습니다.
HID 전구는 일반 전구와 다르게 전구가 나가
도 전조등(헤드램프)을 켜면 조명이 점등된 후
차차 조명이 흐려집니다.
그러므로 전조등(헤드램프) 사용 중 조명이 꺼
졌다가 전조등 스위치를 ON 했을 때 다시 켜
지면 HID 전구를 교체 해야 합니다. HID 전구
는 할로겐 전구보다 구조가 복잡하며 교체 시
비용이 추가됩니다.
주 의
OCM059040OCM059040

정기 점검
7-71

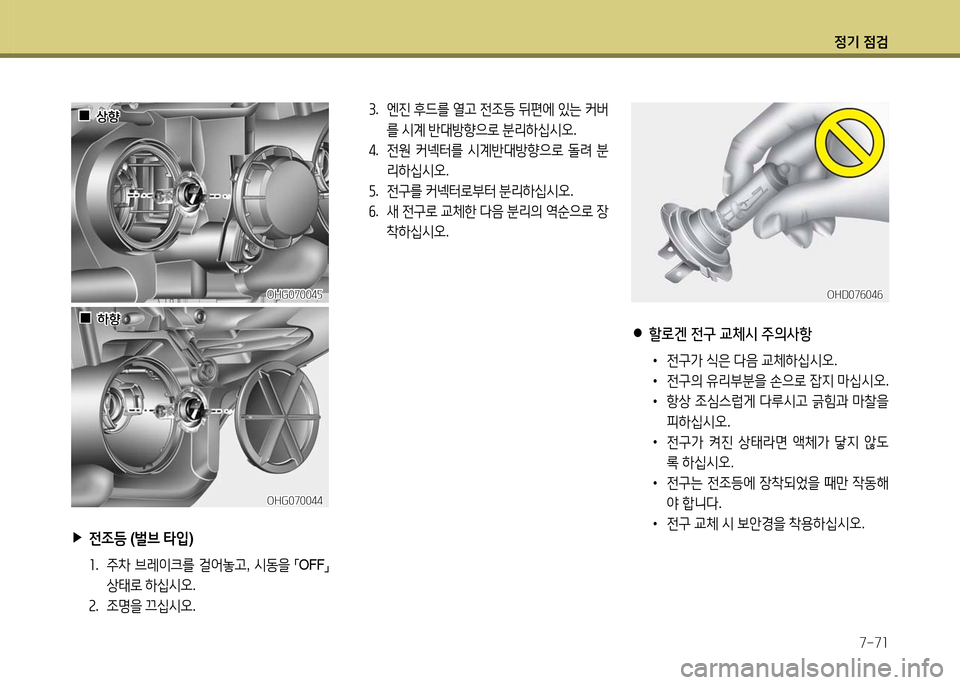

●할로겐 전구 교체시 주의사항
•전구가 식은 다음 교체하십시오.
•전구의 유리부분을 손으로 잡지 마십시오.
• 항상 조심스럽게 다루시고 긁힘과 마찰을
피하십시오.
• 전구가 켜진 상태라면 액체가 닿지 않도
록 하십시오.
• 전구는 전조등에 장착되었을 때만 작동해
야 합니다.
•전구 교체 시 보안경을 착용하십시오.
OHD076046OHD076046
▶전조등 (벌브 타입)
1. 주차 브레이크를 걸어놓고, 시동을 「OFF」
상태로 하십시오.
2. 조명을 끄십시오.
OHG070044OHG070044
3. 엔진 후드를 열고 전조등 뒤편에 있는 커버
를 시계 반대방향으로 분리하십시오.
4. 전원 커넥터를 시계반대방향으로 돌려 분
리하십시오.
5. 전구를 커넥터로부터 분리하십시오.
6. 새 전구로 교체한 다음 분리의 역순으로 장
착하십시오.
OHG070045OHG070045
00상향상향
00하향하향

정기 점검
7-72
▶ 차폭등, 안개등
차폭등, 안개등이 켜지지 않을 경우에는 가까
운 자사 직영 서비스센터 또는 블루핸즈에 의
뢰하십시오.
전구에 오일 찌꺼기가 묻은 상태에서 전조등
을 켜면 전구의 과열 및 파열을 야기할 수 있
으므로 오일 찌꺼기가 묻지 않도록 주의하십
시오.
주 의
할로겐 전구는 압력이 가해진 가스를 지니
고 있어 깨질 경우, 유리 조각들이 날릴 수
있습니다.
경 고
▶방향지시등
1. 주차 브레이크를 걸어놓고, 시동을 「OFF」
상태로 하십시오.
2. 조명을 끄십시오.
3. 엔진 후드를 열고 방향지시등 손잡이를 잡
고 돌려 분리하십시오.
4. 전구를 빼낸 후, 새 전구로 교체한 다음 분
리의 역순으로 장착하십시오.
OHG070042OHG070042

정기 점검
7-73
OHG070029OHG070029
OHG070028OHG070028

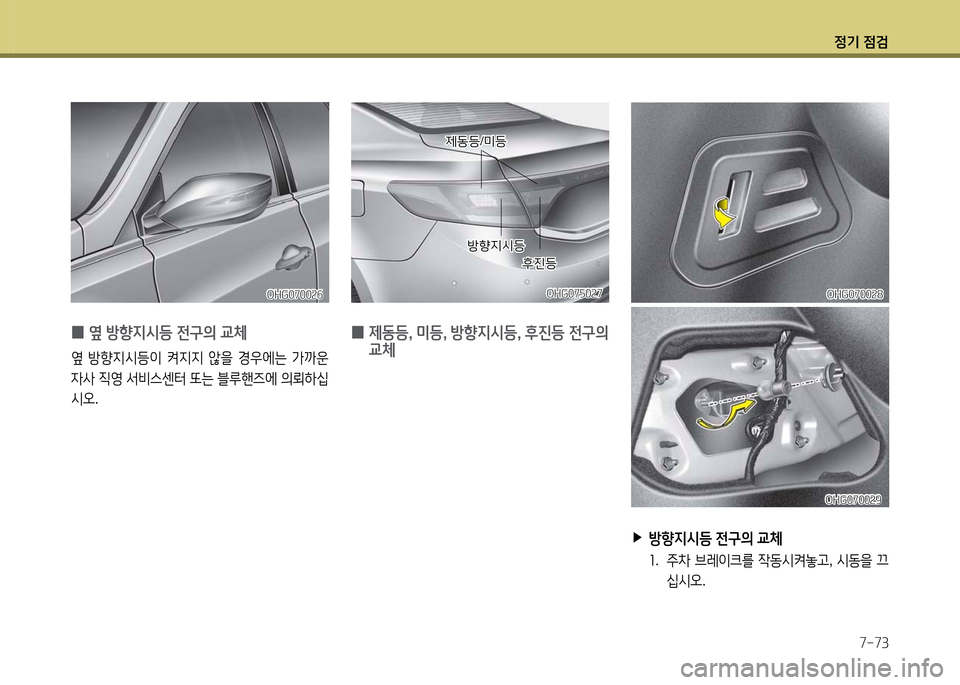

▶방향지시등 전구의 교체
1. 주차 브레이크를 작동시켜놓고, 시동을 끄
십시오.
0 제동등, 미등, 방향지시등, 후진등 전구의
교체
방향지시등방향지시등
후진등후진등
OHG075027OHG075027
제동등/미등제동등/미등
0옆 방향지시등 전구의 교체
옆 방향지시등이 켜지지 않을 경우에는 가까운
자사 직영 서비스센터 또는 블루핸즈에 의뢰하십
시오.
OHG070026OHG070026

정기 점검
7-74

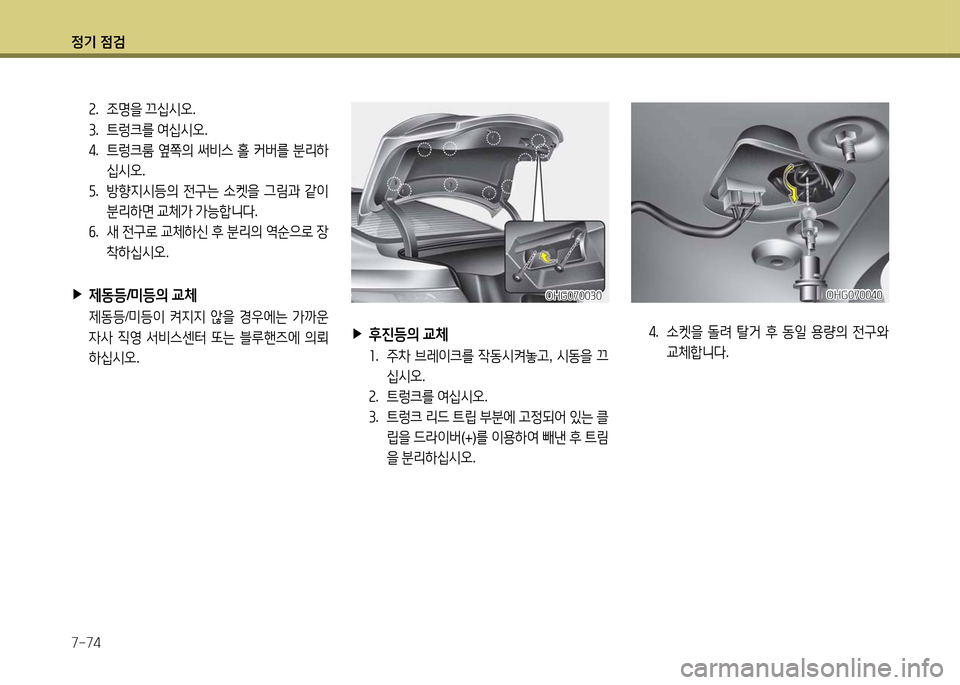

▶후진등의 교체
1. 주차 브레이크를 작동시켜놓고, 시동을 끄
십시오.
2. 트렁크를 여십시오.
3. 트렁크 리드 트립 부분에 고정되어 있는 클
립을 드라이버(+)를 이용하여 빼낸 후 트림
을 분리하십시오.
OHG070030OHG070030
4. 소켓을 돌려 탈거 후 동일 용량의 전구와
교체합니다.
OHG070040OHG070040
2. 조명을 끄십시오.
3. 트렁크를 여십시오.
4. 트렁크룸 옆쪽의 써비스 홀 커버를 분리하
십시오.
5. 방향지시등의 전구는 소켓을 그림과 같이
분리하면 교체가 가능합니다.
6. 새 전구로 교체하신 후 분리의 역순으로 장
착하십시오.
▶제동등/미등의 교체
제동등/미등이 켜지지 않을 경우에는 가까운
자사 직영 서비스센터 또는 블루핸즈에 의뢰
하십시오.
