2016 Hyundai Grandeur 그랜저 HG - 사용 설명서 (in Korean)

안내
1-6
1. 냉각수 점검 …………………………………… 7-40
2. 라디에이터 캡 ………………………………… 7-40
3. 브레이크 액 점검 …………………………… 7-42
4. 에어클리너 점검 ……………………………… 7-47
5. 엔진 오일 점검 ……………………………… 7-37
6. 엔진 오일 주입구 …………………………… 7-37
7. 와셔액 점검 …………………………………… 7-44
8. 퓨즈의 교체 …………………………………… 7-61
9. ( - )배터리 점검…………………………………7-52
10. ( + )배터리 점검………………………………7-52
※ 추천오일 및 용량 …………………………… 8-4
(각종 오일류의 용량 및 추천사양)OHG076059OHG076059
엔진룸
※ 본 도안은 실제 차량과 다를 수 있습니다.
02.4 가솔린 엔진

안내
1-7
1. 냉각수 점검 …………………………………… 7-40
2. 라디에이터 캡 ………………………………… 7-40
3. 브레이크 액 점검 …………………………… 7-42
4. 에어클리너 점검 ……………………………… 7-47
5. 엔진 오일 점검 ……………………………… 7-37
6. 엔진 오일 주입구 …………………………… 7-37
7. 와셔액 점검 …………………………………… 7-44
8. 퓨즈의 교체 …………………………………… 7-61
9. 배터리 점검 …………………………………… 7-52
※ 추천오일 및 용량 …………………………… 8-4
(각종 오일류의 용량 및 추천사양)
OHG011004AOHG011004A
※ 본 도안은 실제 차량과 다를 수 있습니다.
03.0 가솔린 엔진

안내
1-8
1. 냉각수 점검 …………………………………… 7-40
2. 라디에이터 캡 ………………………………… 7-40
3. 브레이크 액 점검 …………………………… 7-42
4. 에어클리너 점검 ……………………………… 7-47
5. 엔진 오일 점검 ……………………………… 7-37
6. 엔진 오일 주입구 …………………………… 7-37
7. 와셔액 점검 …………………………………… 7-44
8. 퓨즈의 교체 …………………………………… 7-61
9. 배터리 점검 …………………………………… 7-52
※ 추천오일 및 용량 …………………………… 8-4
(각종 오일류의 용량 및 추천사양)
OHG015004OHG015004
※ 본 도안은 실제 차량과 다를 수 있습니다.
03.0 LPI 엔진

안내
1-9
1. 냉각수 점검 ………………………………… 7-40
2. 퓨즈의 교체 ………………………………… 7-61
3. 연료필터(디젤차량) ……………………… 7-46
4. 엔진 오일 점검 …………………………… 7-37
5. 엔진 오일 주입구 ………………………… 7-37
6. 브레이크 액 점검 ………………………… 7-42
7. 에어클리너 점검 …………………………… 7-47
8. 배터리 점검 ………………………………… 7-44
9. 라디에이터 캡 ……………………………… 7-61
10. 와셔액 점검 ………………………………… 7-52
※ 추천오일 및 용량 ………………………… 8-4
(각종 오일류의 용량 및 추천사양)
※ 본 도안은 실제 차량과 형상이 다를 수 있습니다.
OHG015008OHG015008
02.2 디젤 엔진

5
시동 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
시동 스위치의 조명 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
시동 스위치 위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-3
엔진 시동 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-4
엔진 정지 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-7
시동 버튼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-9
시동 버튼 조명 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-9
시동 버튼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-9
엔진 시동 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-11
엔진 정지 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-16
자동변속기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-17
자동변속기 작동 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-17
올바른 운전 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-22
제동 장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-24
브레이크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-24
바른 제동요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-25
주차 브레이크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-26
ABS(Anti-Lock Brake System) .....................................5-37
차체 자세 제어 장치(ESC) ..............................................5-39
샤시 통합 제어 시스템(VSM) ..........................................5-43
경사로 밀림 방지 기능(HAC) ..........................................5-44
급제동 경보 시스템(ESS) ..............................................5-44
전방 추돌 경보시스템(FCWS) ...........................................5-45
기능 설정 및 작동 조건 ...................................................5-45
추돌 경보 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-46
시스템 이상 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-46
시스템 중단 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-47
제한 사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-47
크루즈 컨트롤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-48
주행속도 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-48
설정 속도 증가 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-49
설정 속도 감소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-49
일시적인 속도 증가 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-49
일시 해제 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-50
재설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-50
기능 해제 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-51
어드밴스드 스마트 크루즈 컨트롤(ASCC) ..........................5-52
속도 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-52
차간거리 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-58
크루즈 컨트롤 사용 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-62
시스템 이상 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-62
제한 사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-63
차선이탈 감지 장치(LDWS) ...............................................5-68
차선이탈 감지장치 작동 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-68
차선이탈 감지장치 비작동 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-70
후측방 경보 시스템...............................................................5-72

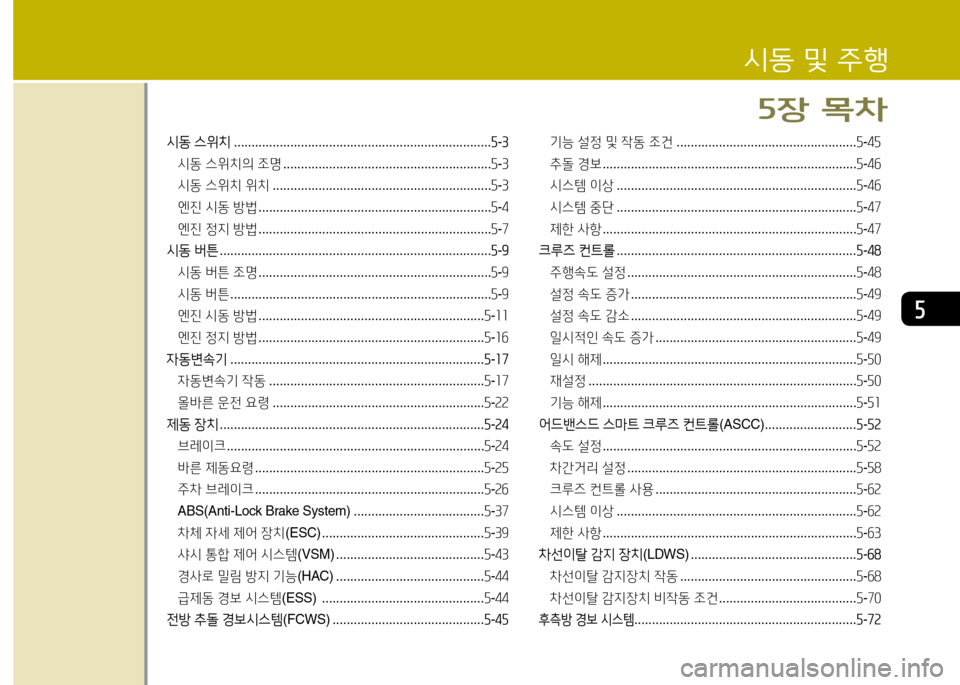

시동 및 주행
5장 목차

5
후측방 경보 시스템 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-72
후측방 접근 경보 시스템 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-75
후측방 경보 시스템 비작동 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-76
주행모드 통합 제어 시스템 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-78
드라이브 모드(DRIVE MODE) .......................................5-78
ECO(액티브 에코) 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-78
SPORT(스포츠) 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-79
경제적 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-80
안전 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-81
험한 길에서의 주행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-81
차 바퀴가 빠져 헛도는 경우 .............................................5-82
커브길 주행 시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-83
야간 주행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-83
악천우 시의 주행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-84
고속도로 주행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-84
여름철 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-86
겨울철 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-86
눈 또는 빙판길 주행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-87
터보 장착 차량 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-91
터보차저 장착 차량 점검 사항 ........................................5-91
시동 및 주행

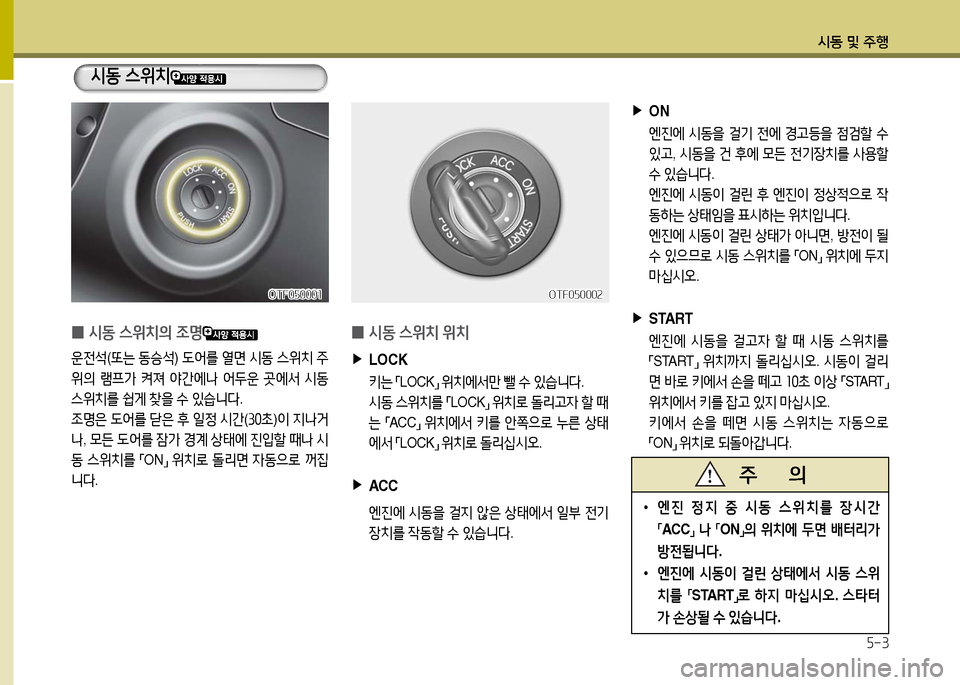

시동 및 주행
5-3
▶ON
엔진에 시동을 걸기 전에 경고등을 점검할 수
있고, 시동을 건 후에 모든 전기장치를 사용할
수 있습니다.
엔진에 시동이 걸린 후 엔진이 정상적으로 작
동하는 상태임을 표시하는 위치입니다.
엔진에 시동이 걸린 상태가 아니면, 방전이 될
수 있으므로 시동 스위치를 「ON」 위치에 두지
마십시오.
▶START
엔진에 시동을 걸고자 할 때 시동 스위치를
「START」 위치까지 돌리십시오. 시동이 걸리
면 바로 키에서 손을 떼고 10초 이상 「START」
위치에서 키를 잡고 있지 마십시오.
키에서 손을 떼면 시동 스위치는 자동으로
「ON」 위치로 되돌아갑니다.
0시동 스위치 위치
▶LOCK
키는 「LOCK」 위치에서만 뺄 수 있습니다.
시동 스위치를 「LOCK」 위치로 돌리고자 할 때
는 「ACC」 위치에서 키를 안쪽으로 누른 상태
에서 「LOCK」 위치로 돌리십시오.
▶ACC
엔진에 시동을 걸지 않은 상태에서 일부 전기
장치를 작동할 수 있습니다.
0시동 스위치의 조명
운전석(또는 동승석) 도어를 열면 시동 스위치 주
위의 램프가 켜져 야간에나 어두운 곳에서 시동
스위치를 쉽게 찾을 수 있습니다.
조명은 도어를 닫은 후 일정 시간(30초)이 지나거
나, 모든 도어를 잠가 경계 상태에 진입할 때나 시
동 스위치를 「ON」 위치로 돌리면 자동으로 꺼집
니다.
시동 스위치
•엔진 정지 중 시동 스위치를 장시간
「ACC」 나 「ON」의 위치에 두면 배터리가
방전됩니다.
• 엔진에 시동이 걸린 상태에서 시동 스위
치를 「START」로 하지 마십시오. 스타터
가 손상될 수 있습니다.
주 의
OTF050001OTF050001OTF050002OTF050002

시동 및 주행

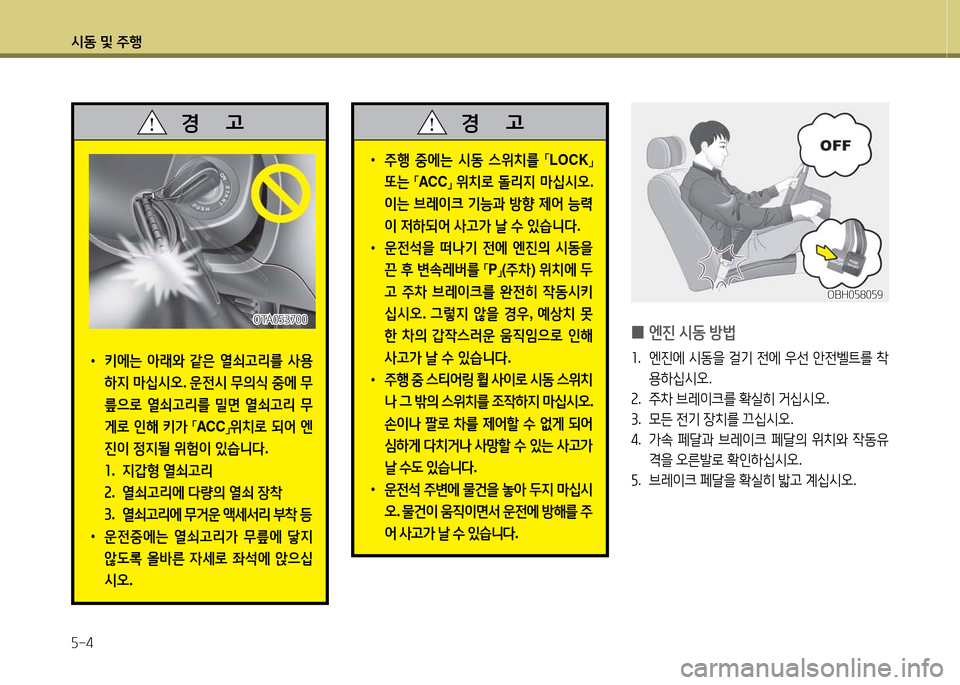

5-4
•주행 중에는 시동 스위치를 「LOCK」
또는 「ACC」 위치로 돌리지 마십시오.
이는 브레이크 기능과 방향 제어 능력
이 저하되어 사고가 날 수 있습니다.
•운전석을 떠나기 전에 엔진의 시동을
끈 후 변속레버를 「P」(주차) 위치에 두
고 주차 브레이크를 완전히 작동시키
십시오. 그렇지 않을 경우, 예상치 못
한 차의 갑작스러운 움직임으로 인해
사고가 날 수 있습니다.
•주행 중 스티어링 휠 사이로 시동 스위치
나 그 밖의 스위치를 조작하지 마십시오.
손이나 팔로 차를 제어할 수 없게 되어
심하게 다치거나 사망할 수 있는 사고가
날 수도 있습니다.
•운전석 주변에 물건을 놓아 두지 마십시
오. 물건이 움직이면서 운전에 방해를 주
어 사고가 날 수 있습니다.
경 고
0엔진 시동 방법
1. 엔진에 시동을 걸기 전에 우선 안전벨트를 착
용하십시오.
2. 주차 브레이크를 확실히 거십시오.
3. 모든 전기 장치를 끄십시오.
4. 가속 페달과 브레이크 페달의 위치와 작동유
격을 오른발로 확인하십시오.
5. 브레이크 페달을 확실히 밟고 계십시오.
OBH058059OBH058059
•키에는 아래와 같은 열쇠고리를 사용
하지 마십시오. 운전시 무의식 중에 무
릎으로 열쇠고리를 밀면 열쇠고리 무
게로 인해 키가 「ACC」위치로 되어 엔
진이 정지될 위험이 있습니다.
1. 지갑형 열쇠고리
2. 열쇠고리에 다량의 열쇠 장착
3. 열쇠고리에 무거운 액세서리 부착 등
•운전중에는 열쇠고리가 무릎에 닿지
않도록 올바른 자세로 좌석에 앉으십
시오.
경 고
OTA053700OTA053700
