2016 Hyundai Grandeur 그랜저 HG - 사용 설명서 (in Korean)

시동 및 주행
5-85
•장마철이나 비가 많이 내리는 지역 등을 통과
할 때는 특별히 주의하십시오. 타이어 중앙부
분(타이어 휠 허브)이 잠길 정도로 수위가 높
으면 운행하지 마십시오. 물을 통과할 경우는
천천히 서행하고 물속에서는 제동성능이 제
대로 발휘되지 않을 수 있으므로 적당한 제동
거리를 유지하십시오. 물을 통과한 뒤에는 차
를 서행하면서 브레이크를 부드럽게 몇번 밟
아 브레이크를 건조시키십시오.
알아두기
엔진 브레이크(Engine Brake)란?
브레이크는 아니지만 엔진의 압축 압력을
이용하여 바퀴의 회전을 억제함으로써 제
동력을 얻는 것 즉 엔진에 브레이크 작용
을 하게 하는 것을 말합니다.
•급제동은 미끄러질 위험이 있으므로 매우 위
험합니다.
•노면이 젖어 있을 때는 타이어가 미끄러지기
쉬우므로 속도를 낮추십시오.
•고속 주행시 브레이크 페달을 많이 사용하면
브레이크 장치가 과열되어 브레이크의 기능이
나쁘게 되거나, 브레이크액이 기화되어 브레
이크의 효과가 없게 되므로 매우 위험합니다.
엔진브레이크와 함께 효과적으로 사용하십시오.
•차간 거리를 충분히 확보하고 스티어링 휠을
천천히 조작하십시오.
•터널 출구 부분을 나올때 횡풍을 받아 차체가
흔들리는 일이 있으면 침착하게 속도를 줄이
고 진로를 수정하십시오.
•고속도로에서 벗어날때는 미리 출구를 잘 확
인 하시고 방향지시등을 켜십시오.
출구를 지나쳐 버리게 되면 다음 인터체인지
까지 주행하십시오. 당황하여 급제동을 하게
되면 대단히 위험합니다.
1JBB33101JBB33107JBB33117JBB3311

시동 및 주행
5-86
0여름철 운행
•여름철에는 특히 엔진상태를 항상 점검하십시오.
•냉각수가 부족하지 않도록 주의하시고 라디
에이터에 흙, 먼지, 벌레 등 오물이 끼지 않도
록 점검하십시오.
라디에이터가 불결하면 냉각효과가 떨어져 엔
진 과열의 원인이 될 수 있습니다.
•추운 날씨에는 여름과 달리 주의가 더욱 필요
합니다. 다음사항을 운행전 점검시에 추가로
점검하십시오.
1. 차의 밑부분 둘레에 있는 얼음 덩어리를 부
품에 손상을 주지 않도록 주의하면서 제거
하십시오.
2. 엔진을 시동하고 각종 페달이 평상시처럼
움직이는지 확인하십시오.
3. 앞·뒤 유리의 얼음이나 눈은 제거하십시오.
또한 와이퍼 블레이드가 유리에 얼어붙어
있지 않은지 확인하십시오.
OBH058040OBH058040
•타이어 체인, 창문닦이, 유리창 성에 제거기,
모래나 소금부대, 경고판 그리고 야삽과 점프
케이블 등의 비상장비를 갖고 다니십시오.
•부동액 및 와셔액의 농도를 점검하십시오.
•엔진 시동 후에는 적당한 워밍업을 한 후 운행
하십시오. 추운 날씨에 엔진이 냉각된 채로 운
행하면 엔진에 큰 무리가 갑니다.
•배터리와 케이블 상태를 점검하십시오. 날씨
가 추우면 배터리 용량이 저하되어 엔진 시동
이 걸리지 않을 수 있습니다.
•엔진오일 점도 수준을 점검하십시오.
겨울철 운행

시동 및 주행
5-87

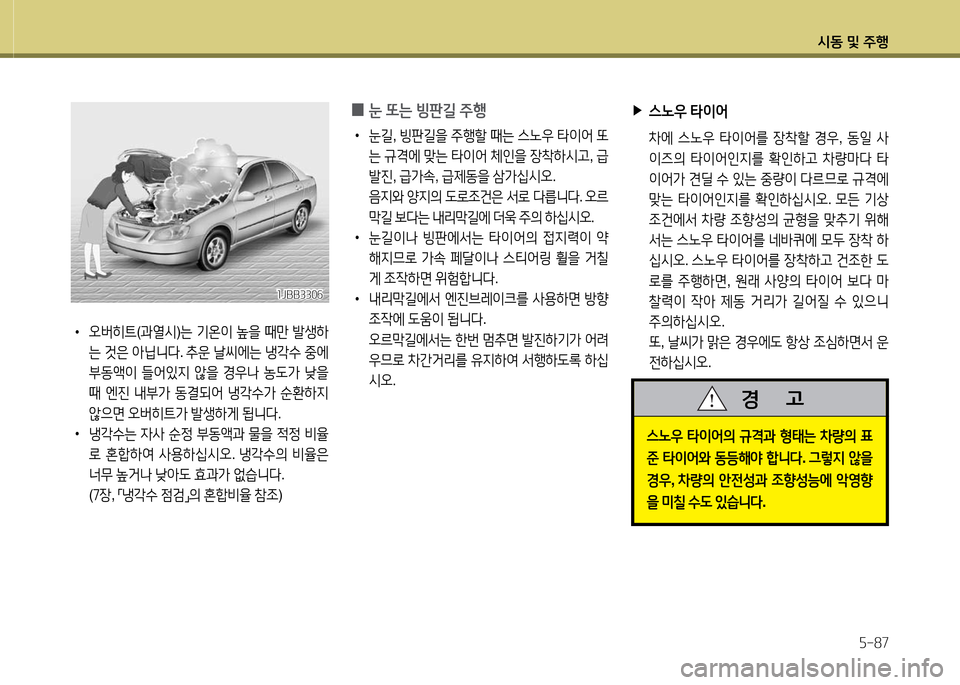

0눈 또는 빙판길 주행
•눈길, 빙판길을 주행할 때는 스노우 타이어 또
는 규격에 맞는 타이어 체인을 장착하시고, 급
발진, 급가속, 급제동을 삼가십시오.
음지와 양지의 도로조건은 서로 다릅니다. 오르
막길 보다는 내리막길에 더욱 주의 하십시오.
•눈길이나 빙판에서는 타이어의 접지력이 약
해지므로 가속 페달이나 스티어링 휠을 거칠
게 조작하면 위험합니다.
•내리막길에서 엔진브레이크를 사용하면 방향
조작에 도움이 됩니다.
오르막길에서는 한번 멈추면 발진하기가 어려
우므로 차간거리를 유지하여 서행하도록 하십
시오.
▶스노우 타이어
차에 스노우 타이어를 장착할 경우, 동일 사
이즈의 타이어인지를 확인하고 차량마다 타
이어가 견딜 수 있는 중량이 다르므로 규격에
맞는 타이어인지를 확인하십시오. 모든 기상
조건에서 차량 조향성의 균형을 맞추기 위해
서는 스노우 타이어를 네바퀴에 모두 장착 하
십시오. 스노우 타이어를 장착하고 건조한 도
로를 주행하면, 원래 사양의 타이어 보다 마
찰력이 작아 제동 거리가 길어질 수 있으니
주의하십시오.
또, 날씨가 맑은 경우에도 항상 조심하면서 운
전하십시오.
스노우 타이어의 규격과 형태는 차량의 표
준 타이어와 동등해야 합니다. 그렇지 않을
경우, 차량의 안전성과 조향성능에 악영향
을 미칠 수도 있습니다.
경 고
•오버히트(과열시)는 기온이 높을 때만 발생하
는 것은 아닙니다. 추운 날씨에는 냉각수 중에
부동액이 들어있지 않을 경우나 농도가 낮을
때 엔진 내부가 동결되어 냉각수가 순환하지
않으면 오버히트가 발생하게 됩니다.
•냉각수는 자사 순정 부동액과 물을 적정 비율
로 혼합하여 사용하십시오. 냉각수의 비율은
너무 높거나 낮아도 효과가 없습니다.
(7장, 「냉각수 점검」의 혼합비율 참조)
1JBB33061JBB3306

시동 및 주행
5-88

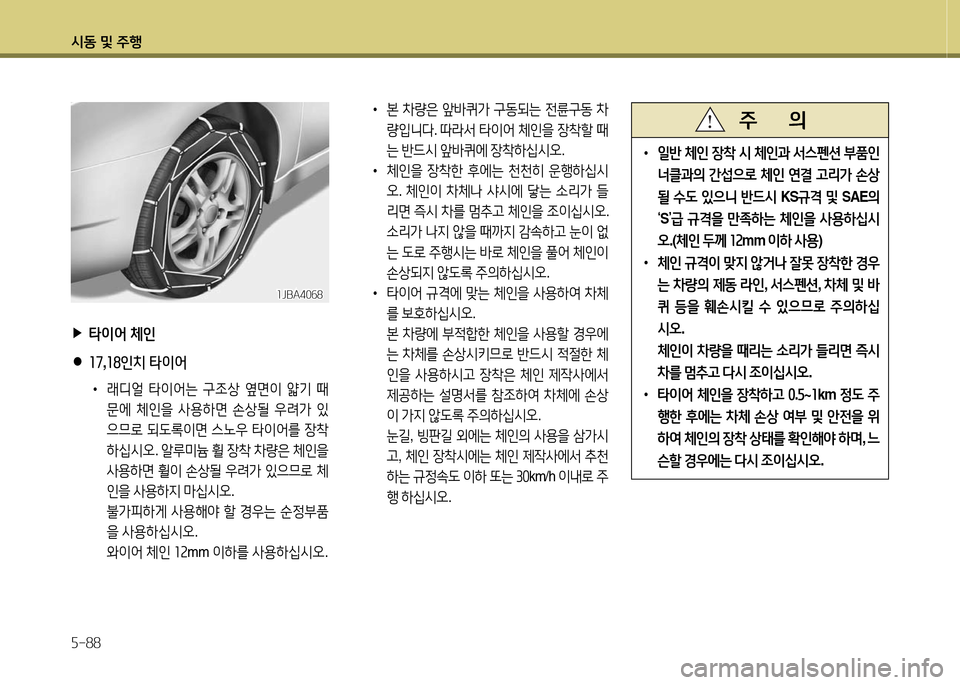

▶타이어 체인
●17,18인치 타이어
•래디얼 타이어는 구조상 옆면이 얇기 때
문에 체인을 사용하면 손상될 우려가 있
으므로 되도록이면 스노우 타이어를 장착
하십시오. 알루미늄 휠 장착 차량은 체인을
사용하면 휠이 손상될 우려가 있으므로 체
인을 사용하지 마십시오.
불가피하게 사용해야 할 경우는 순정부품
을 사용하십시오.
와이어 체인 12mm 이하를 사용하십시오.
•일반 체인 장착 시 체인과 서스펜션 부품인
너클과의 간섭으로 체인 연결 고리가 손상
될 수도 있으니 반드시 KS규격 및 SAE의
‘S’급 규격을 만족하는 체인을 사용하십시
오.(체인 두께 12mm 이하 사용)
• 체인 규격이 맞지 않거나 잘못 장착한 경우
는 차량의 제동 라인, 서스펜션, 차체 및 바
퀴 등을 훼손시킬 수 있으므로 주의하십
시오.
체인이 차량을 때리는 소리가 들리면 즉시
차를 멈추고 다시 조이십시오.
• 타이어 체인을 장착하고 0.5~1km 정도 주
행한 후에는 차체 손상 여부 및 안전을 위
하여 체인의 장착 상태를 확인해야 하며, 느
슨할 경우에는 다시 조이십시오.
주 의 • 본 차량은 앞바퀴가 구동되는 전륜구동 차
량입니다. 따라서 타이어 체인을 장착할 때
는 반드시 앞바퀴에 장착하십시오.
• 체인을 장착한 후에는 천천히 운행하십시
오. 체인이 차체나 샤시에 닿는 소리가 들
리면 즉시 차를 멈추고 체인을 조이십시오.
소리가 나지 않을 때까지 감속하고 눈이 없
는 도로 주행시는 바로 체인을 풀어 체인이
손상되지 않도록 주의하십시오.
•타이어 규격에 맞는 체인을 사용하여 차체
를 보호하십시오.
본 차량에 부적합한 체인을 사용할 경우에
는 차체를 손상시키므로 반드시 적절한 체
인을 사용하시고 장착은 체인 제작사에서
제공하는 설명서를 참조하여 차체에 손상
이 가지 않도록 주의하십시오.
눈길, 빙판길 외에는 체인의 사용을 삼가시
고, 체인 장착시에는 체인 제작사에서 추천
하는 규정속도 이하 또는 30km/h 이내로 주
행 하십시오.
1JBA40681JBA4068

시동 및 주행
5-89
•일반 금속제 체인 장착 시 체인과 서스펜션
부품인 너클과의 간섭으로 체인 연결 고리
가 손상될 수도 있으니 반드시 직물형 체인
을 사용하십시오.
•체인 규격이 맞지 않거나 잘못 장착한 경우
는 차량의 제동 라인, 서스펜션, 차체 및 바퀴
등을 훼손시킬 수 있으므로 주의하십시오.
체인이 차량을 때리는 소리가 들리면 즉시
차를 멈추고 다시 씌어 주십시오.
•타이어 체인을 장착하고 0.5~1km 정도 주
행한 후에는 차체 손상 여부 및 안전을 위
하여 체인의 장착 상태를 확인해야 하며, 느
슨할 경우에는 타이어 안쪽으로 더 씌어주
십시오.
주 의 •본 차량은 앞바퀴가 구동되는 전륜 구동 차
량입니다. 따라서 타이어 체인을 장착할 때
는 반드시 앞바퀴에 장착하십시오.
•체인을 장착한 후에는 천천히 운전하십시
오. 체인이 차체나 샤시에 닿는 소리가 들
리면 즉시 차를 멈추고 체인을 다시 씌우십
시오. 소리가 나지 않을 때까지 감속하고
눈이 없는 도로 주행시는 바로 체인을 벗겨
체인이 손상되지 않도록 주의하십시오.
•타이어 규격에 맞는 체인을 사용하여 차체
를 보호하십시오.
본 차량에 부적합한 체인을 사용할 경우에
는 차체를 손상시키므로 반드시 적절한 체
인을 사용하시고 장착은 체인 제작사에서
제공하는 설명서를 참조하여 차체에 손상
이 가지 않도록 주의하십시오.
눈길, 빙판길 외에는 체인의 사용을 삼가시
고, 체인 장착시에는 체인 제작사에서 추천
하는 규정속도 이하 또는 30km/h 이내로
주행하십시오.

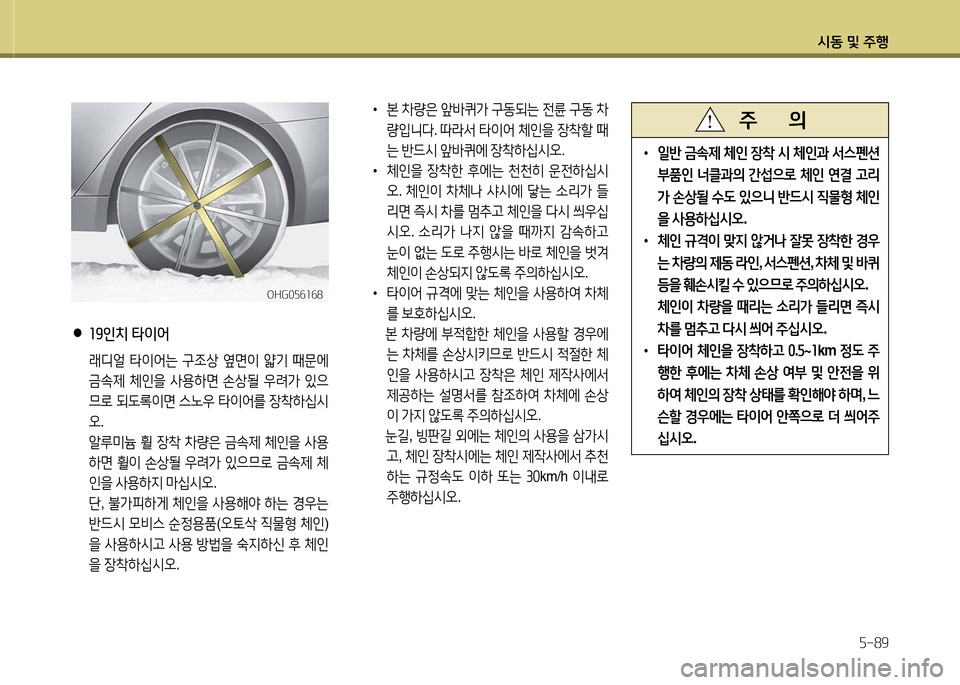

●19인치 타이어
래디얼 타이어는 구조상 옆면이 얇기 때문에
금속제 체인을 사용하면 손상될 우려가 있으
므로 되도록이면 스노우 타이어를 장착하십시
오.
알루미늄 휠 장착 차량은 금속제 체인을 사용
하면 휠이 손상될 우려가 있으므로 금속제 체
인을 사용하지 마십시오.
단, 불가피하게 체인을 사용해야 하는 경우는
반드시 모비스 순정용품(오토삭 직물형 체인)
을 사용하시고 사용 방법을 숙지하신 후 체인
을 장착하십시오.
OHG056168OHG056168

시동 및 주행
5-90

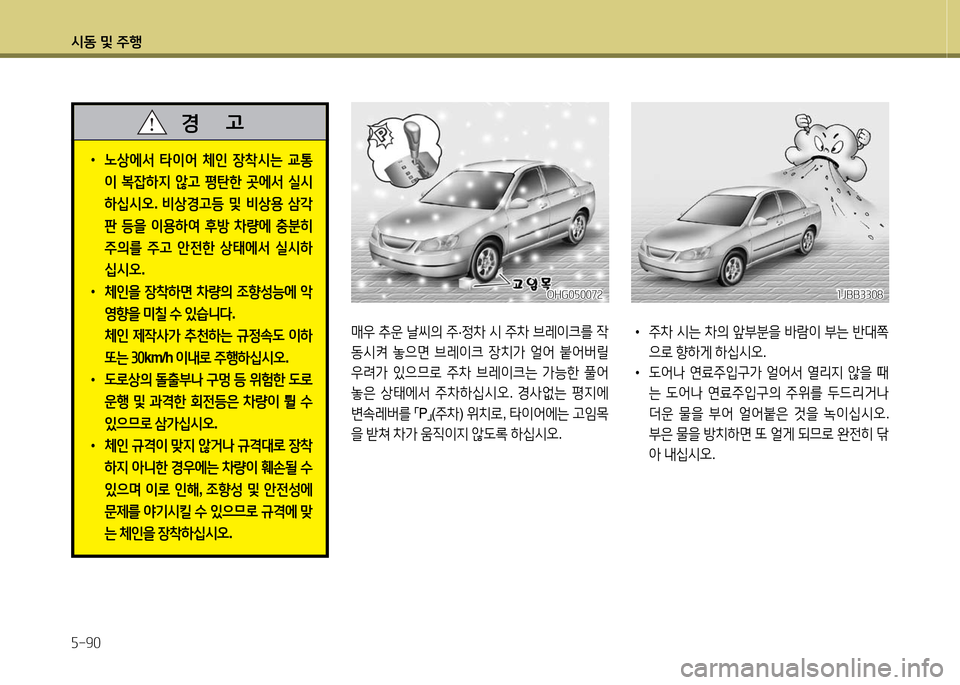

매우 추운 날씨의 주·정차 시 주차 브레이크를 작
동시켜 놓으면 브레이크 장치가 얼어 붙어버릴
우려가 있으므로 주차 브레이크는 가능한 풀어
놓은 상태에서 주차하십시오. 경사없는 평지에
변속레버를 「P」(주차) 위치로, 타이어에는 고임목
을 받쳐 차가 움직이지 않도록 하십시오.
•주차 시는 차의 앞부분을 바람이 부는 반대쪽
으로 향하게 하십시오.
•도어나 연료주입구가 얼어서 열리지 않을 때
는 도어나 연료주입구의 주위를 두드리거나
더운 물을 부어 얼어붙은 것을 녹이십시오.
부은 물을 방치하면 또 얼게 되므로 완전히 닦
아 내십시오.
•노상에서 타이어 체인 장착시는 교통
이 복잡하지 않고 평탄한 곳에서 실시
하십시오. 비상경고등 및 비상용 삼각
판 등을 이용하여 후방 차량에 충분히
주의를 주고 안전한 상태에서 실시하
십시오.
• 체인을 장착하면 차량의 조향성능에 악
영향을 미칠 수 있습니다.
체인 제작사가 추천하는 규정속도 이하
또는 30km/h 이내로 주행하십시오.
• 도로상의 돌출부나 구멍 등 위험한 도로
운행 및 과격한 회전등은 차량이 튈 수
있으므로 삼가십시오.
• 체인 규격이 맞지 않거나 규격대로 장착
하지 아니한 경우에는 차량이 훼손될 수
있으며 이로 인해, 조향성 및 안전성에
문제를 야기시킬 수 있으므로 규격에 맞
는 체인을 장착하십시오.
경 고
1JBB33081JBB3308OHG050072OHG050072

시동 및 주행
5-91
0터보차저 장착 차량 점검 사항
•터보차저는 비교적 간단한 기구이나 정밀한
부품입니다. 윤활유 공급, 엔진 오일 점검 등
일반 엔진에서 발생되는 문제점을 먼저 점검
하십시오.
윤활유 공급 부족, 이물질의 유입, 엔진 오일이
오염되면 압축기 날개의 손상을 초래하여 터
보차저의 고장을 유발시킬 수 있습니다.
•엔진 오일은 지정된 것만을 사용하고 지정된
교환주기에 맞춰 반드시 교환 하십시오.
•점검을 위하여 에어클리너 필터를 장착하지
않고 고속 회전시키는 것을 삼가십시오.
•터보차저 엔진은 일반 엔진에 비해 많은 양의
열이 발생되므로 갑작스럽게 엔진 시동을 끄
면 엔진이 과열될 우려가 있으므로 주의하십
시오.
또한, 초고속으로 회전하여 고열을 발생하게
되고 이때 그 윤활과 냉각시 엔진 오일을 이용
하게 되므로 정해진 주기에 교환하지 못할 경
우에는 터보차저의 축을 지지하는 베어링부의
고착 및 이상음 발생의 원인이 되므로 반드시
교환주기에 따라 엔진 오일을 교환하십시오.
•터보차저는 정상 작동시 분당 5만 ~20만회 이
상으로 회전하므로 터보차저의 베어링 부위
가 매우 고온상태로 됩니다. 따라서 터보차저
취급방법을 반드시 지키십시오.
•엔진 시동을 건 직후는 오일 공급 부족 등으로
터보차저 베어링 부위가 원활하게 작동하지
않으므로 공회전 상태로 고속 회전시키지 마
십시오.
•엔진 시동을 건 직후 바로 출발하거나 급가속
등으로 엔진을 고속 회전시키면 터보차저의
베어링 부위가 원활하게 작동하지 않아 베어
링이 파손될 우려가 있으므로 주의하십시오.
•고속 주행 또는 언덕길을 주행한 직후는 터보
차저가 고속으로 회전하고 있는 상태이므로
엔진을 곧바로 정지시키면 엔진 오일이 터보
차저에 공급되지 않아 터보차저 베어링 부위
가 고착될 우려가 있습니다.
•TCI(Turbo Charger Intercooler, 터보차저 인
터쿨러) 엔진은 엔진의 흡입공기를 터빈으로
압축시켜 강제로 높은 밀도의 흡기를 공급하
는 「Tu r b o C h a r g e r (터보차저)」와 흡입된 고온
의 공기를 냉각시켜 충진효율(실린더에 공급
되는 흡기의 밀도)을 향상시키는 흡기 냉각기
인 「Intercooler(인터쿨러)」를 함께 가진 엔진
을 의미하며, 일반 엔진보다 고출력, 고성능을
발휘함은 물론 일반 Turbo 엔진보다도 높은
성능을 이끌어낼 수 있는 장치입니다.
인터쿨러인터쿨러
실린더실린더
가스가스배출배출
컴프레서컴프레서터빈터빈
압축압축공기공기
흡입공기흡입공기
에어클리너에어클리너
압축냉각 압축냉각 공기공기
1XTA30151XTA3015
터보 장착 차량 운행

6
주행 중 경고 .....................................................................................6-2
비상경고등 ......................................................................................... 6-2
교차로/건널목에서 시동이 꺼진 경우 ....................................... 6-2
주행 중 고장이 나면 .......................................................................6-2
주행 중 펑크가 나면 ....................................................................... 6-3
주행 중 시동이 꺼진 경우 ............................................................. 6-3
브레이크 제동력이 좋지 않을 경우 ............................................6-3
노상에서 주행중 고장이 난 경우 ................................................ 6-3
고장 자동차 정지표지판(비상 삼각대) ...................................... 6-4
엔진시동이 안걸릴 때 ....................................................................6-5
시동모터가 회전하지 않을때 ....................................................... 6-5
시동모터는 회전하나 시동이 걸리지 않을때 .......................... 6-5
비상 시동 ..........................................................................................6-5
배터리 방전 시 점프 스타트 요령 ............................................... 6-5
밀기 시동 ............................................................................................ 6-6
엔진 오버히트(과열 시) .................................................................6-6
타이어 공기압 감지 시스템(TPMS) ..........................................6-8
저압 타이어를 감지하였을 때 ...................................................... 6-8
타이어 공기압 감지 시스템에 이상이 있을 경우 ................... 6-9
타이어를 교체할 때 ....................................................................... 6-10
타이어 펑크 시의 조치 ................................................................ 6-12
예비타이어 ....................................................................................... 6-12
잭 라벨 .............................................................................................. 6-18
타이어 리페어 킷(TMK) ..............................................................6-19
차량 견인 ....................................................................................... 6-26
견인 트럭으로 견인 시 ................................................................. 6-26
탈부착 견인 후크(앞) .................................................................... 6-26
견인차가 아닌 일반차량으로의 견인시................................... 6-27
사고 및 차량 화재 시 응급조치 ................................................. 6-29
사고 발생 시 .................................................................................... 6-29
차량 화재 시 .................................................................................... 6-29
LPG 차량 화재 시 응급조치 ...................................................... 6-30
폭설 시 행동요령 ......................................................................... 6-31
비상시 응급 조치
6장 목차
