2016 Hyundai Grandeur 그랜저 HG - 사용 설명서 (in Korean)

정기 점검
7-51

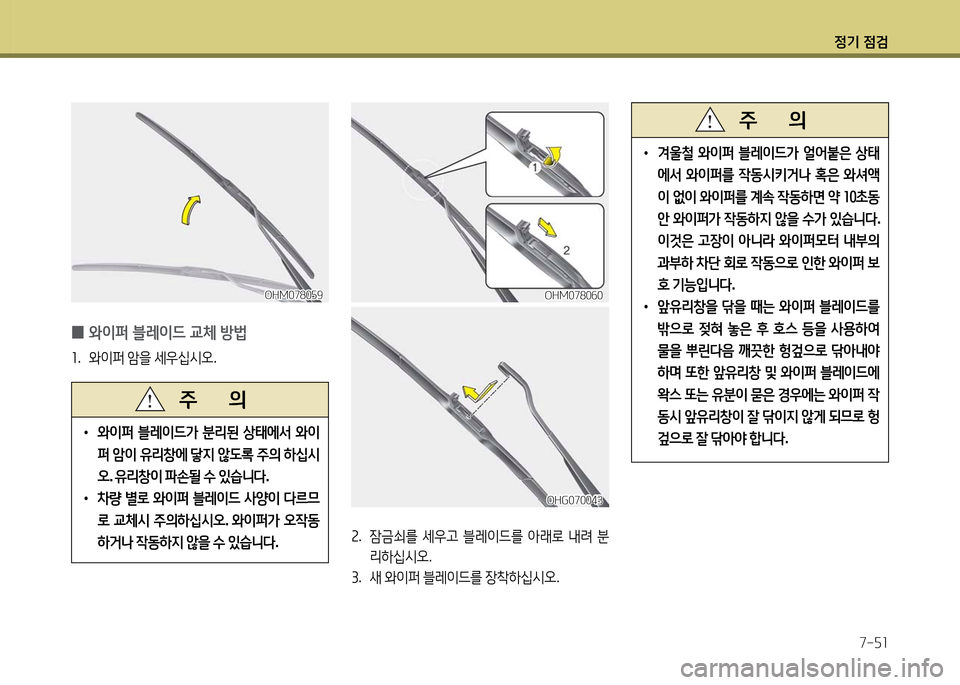

0와이퍼 블레이드 교체 방법
1. 와이퍼 암을 세우십시오.
• 와이퍼 블레이드가 분리된 상태에서 와이
퍼 암이 유리창에 닿지 않도록 주의 하십시
오. 유리창이 파손될 수 있습니다.
•차량 별로 와이퍼 블레이드 사양이 다르므
로 교체시 주의하십시오. 와이퍼가 오작동
하거나 작동하지 않을 수 있습니다.
주 의
OHM078059OHM078059
2. 잠금쇠를 세우고 블레이드를 아래로 내려 분
리하십시오.
3. 새 와이퍼 블레이드를 장착하십시오.
OHM078060OHM078060
OHG070043OHG070043
•겨울철 와이퍼 블레이드가 얼어붙은 상태
에서 와이퍼를 작동시키거나 혹은 와셔액
이 없이 와이퍼를 계속 작동하면 약 10초동
안 와이퍼가 작동하지 않을 수가 있습니다.
이것은 고장이 아니라 와이퍼모터 내부의
과부하 차단 회로 작동으로 인한 와이퍼 보
호 기능입니다.
•앞유리창을 닦을 때는 와이퍼 블레이드를
밖으로 젖혀 놓은 후 호스 등을 사용하여
물을 뿌린다음 깨끗한 헝겊으로 닦아내야
하며 또한 앞유리창 및 와이퍼 블레이드에
왁스 또는 유분이 묻은 경우에는 와이퍼 작
동시 앞유리창이 잘 닦이지 않게 되므로 헝
겊으로 잘 닦아야 합니다.
주 의

정기 점검
7-52

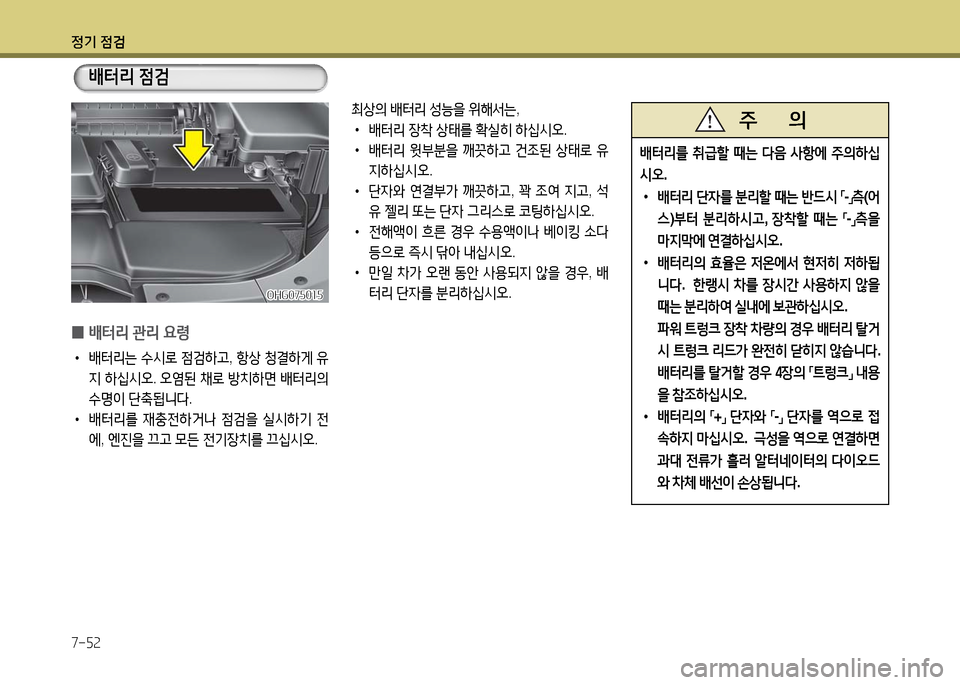

배터리를 취급할 때는 다음 사항에 주의하십
시오.
• 배터리 단자를 분리할 때는 반드시 「-」측(어
스)부터 분리하시고, 장착할 때는 「-」측을
마지막에 연결하십시오.
•배터리의 효율은 저온에서 현저히 저하됩
니다. 한랭시 차를 장시간 사용하지 않을
때는 분리하여 실내에 보관하십시오.
파워 트렁크 장착 차량의 경우 배터리 탈거
시 트렁크 리드가 완전히 닫히지 않습니다.
배터리를 탈거할 경우 4장의 「트렁크」 내용
을 참조하십시오.
•배터리의 「+」 단자와 「-」 단자를 역으로 접
속하지 마십시오. 극성을 역으로 연결하면
과대 전류가 흘러 알터네이터의 다이오드
와 차체 배선이 손상됩니다.
주 의
0배터리 관리 요령
•배터리는 수시로 점검하고, 항상 청결하게 유
지 하십시오. 오염된 채로 방치하면 배터리의
수명이 단축됩니다.
•배터리를 재충전하거나 점검을 실시하기 전
에, 엔진을 끄고 모든 전기장치를 끄십시오.
최상의 배터리 성능을 위해서는,
•배터리 장착 상태를 확실히 하십시오.
•배터리 윗부분을 깨끗하고 건조된 상태로 유
지하십시오.
•단자와 연결부가 깨끗하고, 꽉 조여 지고, 석
유 젤리 또는 단자 그리스로 코팅하십시오.
•전해액이 흐른 경우 수용액이나 베이킹 소다
등으로 즉시 닦아 내십시오.
•만일 차가 오랜 동안 사용되지 않을 경우, 배
터리 단자를 분리하십시오.
배터리 점검
OHG075015OHG075015

정기 점검
7-53

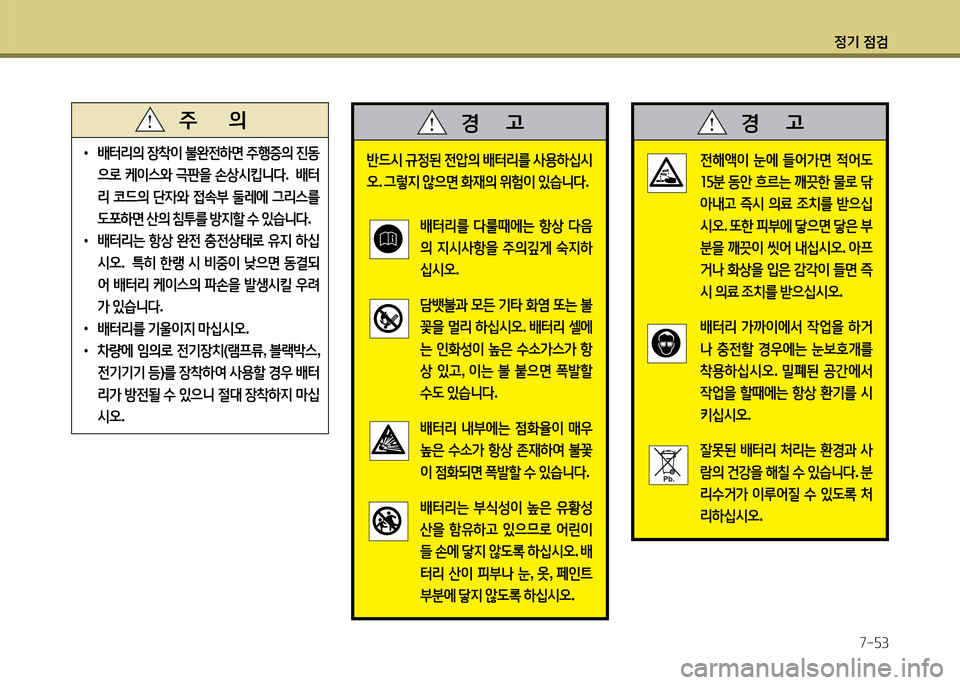

반드시 규정된 전압의 배터리를 사용하십시
오. 그렇지 않으면 화재의 위험이 있습니다.
배터리를 다룰때에는 항상 다음
의 지시사항을 주의깊게 숙지하
십시오.
담뱃불과 모든 기타 화염 또는 불
꽃을 멀리 하십시오. 배터리 셀에
는 인화성이 높은 수소가스가 항
상 있고, 이는 불 붙으면 폭발할
수도 있습니다.
배터리 내부에는 점화율이 매우
높은 수소가 항상 존재하여 불꽃
이 점화되면 폭발할 수 있습니다.
배터리는 부식성이 높은 유황성
산을 함유하고 있으므로 어린이
들 손에 닿지 않도록 하십시오. 배
터리 산이 피부나 눈, 옷, 페인트
부분에 닿지 않도록 하십시오.
경 고
• 배터리의 장착이 불완전하면 주행중의 진동
으로 케이스와 극판을 손상시킵니다. 배터
리 코드의 단자와 접속부 둘레에 그리스를
도포하면 산의 침투를 방지할 수 있습니다.
• 배터리는 항상 완전 충전상태로 유지 하십
시오. 특히 한랭 시 비중이 낮으면 동결되
어 배터리 케이스의 파손을 발생시킬 우려
가 있습니다.
• 배터리를 기울이지 마십시오.
•차량에 임의로 전기장치(램프류, 블랙박스,
전기기기 등)를 장착하여 사용할 경우 배터
리가 방전될 수 있으니 절대 장착하지 마십
시오.
주 의
전해액이 눈에 들어가면 적어도
15분 동안 흐르는 깨끗한 물로 닦
아내고 즉시 의료 조치를 받으십
시오. 또한 피부에 닿으면 닿은 부
분을 깨끗이 씻어 내십시오. 아프
거나 화상을 입은 감각이 들면 즉
시 의료 조치를 받으십시오.
배터리 가까이에서 작업을 하거
나 충전할 경우에는 눈보호개를
착용하십시오. 밀폐된 공간에서
작업을 할때에는 항상 환기를 시
키십시오.
잘못된 배터리 처리는 환경과 사
람의 건강을 해칠 수 있습니다. 분
리수거가 이루어질 수 있도록 처
리하십시오.
경 고

정기 점검
7-54
0배터리 초기화 항목
배터리 점검 또는 교체을 위하여 배터리 단자를
탈거한 후에 다시 연결한 경우 배터리가 방전되
었다가 충전된 경우, 퓨즈를 교체한 후 또는 메모
리 퓨즈를 분리/장착한 후에는 다음 항목에 대하
여 재셋팅하십시오.
▶파워 윈도우
배터리 전원이 끊어진 후 다시 연결시 초기화
하십시오.
4장, 「유리창 개폐 장치」의 초기화 방법을 참조
하십시오.
▶파노라마 선루프
배터리 전원이 끊어진 후 다시 연결되었을 경
우 선루프를 초기화 하십시오.
4장, 「선루프」의 초기화 방법을 참조하십시오.
• 플라스틱으로 된 배터리 케이스를 들 때
케이스에 과도한 압력은 인체에 손상을
줄 수 있는 배터리 산이 누출 될 수 있습
니다. 배터리 캐리어를 이용하거나 양손
을 모두 사용하여 배터리를 들어올리십
시오.
• 배터리 케이블이 연결된 상태에서 배터
리를 충전하지 마십시오.
•전기점화장치는 고전압에서 이루어집니
다. 엔진이 구동중이거나 키가 시동 스위
치에 꽂힌 상태에서는 이 부품을 만지지
마십시오.
경 고 ▶운전자세 메모리 시스템
배터리 전원이 끊어진 후 다시 연결되었을 경
우 운전자 메모리 시스템에 입력된 정보가 초
기화 됩니다.
4장, 「운전자 메모리 시스템」설정 방법을 참조
하십시오.

▶트립컴퓨터
배터리 전원이 끊어진 후 다시 연결되었을 경
우 트립컴퓨터의 설정 항목들이 초기화 됩니다.
4장, 「트립컴퓨터」의 설정 방법을 참조하십시오.
▶히터 및 에어컨
배터리 전원이 끊어진 후 다시 연결되었을 경
우 히터 및 에어컨의 이전 설정 항목들이 초기
화 됩니다.
4장, 「히터 및 에어컨」의 설정 방법을 참조하십
시오.

정기 점검
7-55

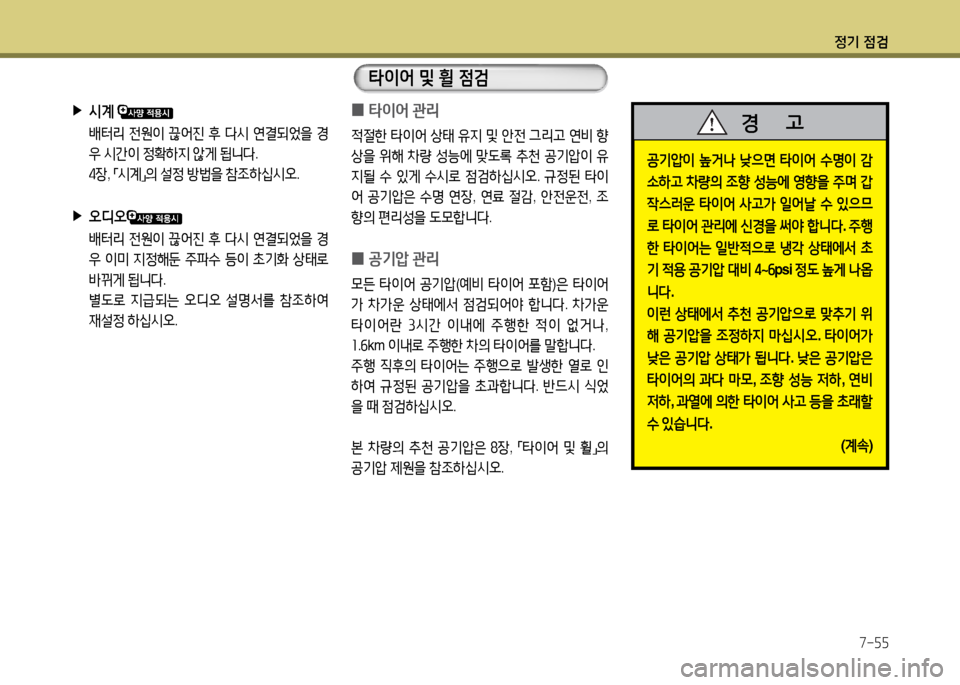

0타이어 관리
적절한 타이어 상태 유지 및 안전 그리고 연비 향
상을 위해 차량 성능에 맞도록 추천 공기압이 유
지될 수 있게 수시로 점검하십시오. 규정된 타이
어 공기압은 수명 연장, 연료 절감, 안전운전, 조
향의 편리성을 도모합니다.
0공기압 관리
모든 타이어 공기압(예비 타이어 포함)은 타이어
가 차가운 상태에서 점검되어야 합니다. 차가운
타이어란 3시간 이내에 주행한 적이 없거나,
1.6km 이내로 주행한 차의 타이어를 말합니다.
주행 직후의 타이어는 주행으로 발생한 열로 인
하여 규정된 공기압을 초과합니다. 반드시 식었
을 때 점검하십시오.
본 차량의 추천 공기압은 8장, 「타이어 및 휠」의
공기압 제원을 참조하십시오.
공기압이 높거나 낮으면 타이어 수명이 감
소하고 차량의 조향 성능에 영향을 주며 갑
작스러운 타이어 사고가 일어날 수 있으므
로 타이어 관리에 신경을 써야 합니다. 주행
한 타이어는 일반적으로 냉각 상태에서 초
기 적용 공기압 대비 4~6psi 정도 높게 나옵
니다.
이런 상태에서 추천 공기압으로 맞추기 위
해 공기압을 조정하지 마십시오. 타이어가
낮은 공기압 상태가 됩니다. 낮은 공기압은
타이어의 과다 마모, 조향 성능 저하, 연비
저하, 과열에 의한 타이어 사고 등을 초래할
수 있습니다.
(계속)
경 고
타이어 및 휠 점검
▶시계
배터리 전원이 끊어진 후 다시 연결되었을 경
우 시간이 정확하지 않게 됩니다.
4장, 「시계」의 설정 방법을 참조하십시오.
▶오디오
배터리 전원이 끊어진 후 다시 연결되었을 경
우 이미 지정해둔 주파수 등이 초기화 상태로
바뀌게 됩니다.
별도로 지급되는 오디오 설명서를 참조하여
재설정 하십시오.

정기 점검
7-56
(계속)
또한 낮은 공기압은 타이어 비드부의 안착
성을 저하시킵니다. 공기압이 극도로 낮으
면 휠 변형 및 타이어 반제품간 박리현상
의 발생 가능성이 높습니다. 가까운 자사
직영 서비스센터 또는 블루핸즈를 통하여
타이어 공기압을 점검하고 추천 공기압을
유지하십시오. 높은 공기압은 승차감 저
하, 조향 성능 저하, 타이어 트레드 중앙부
의 과도한 마모, 제동거리 증가, 타이어 진
동음 증가, 거친 도로에서의 타이어 손상
등의 위험성이 높아집니다.

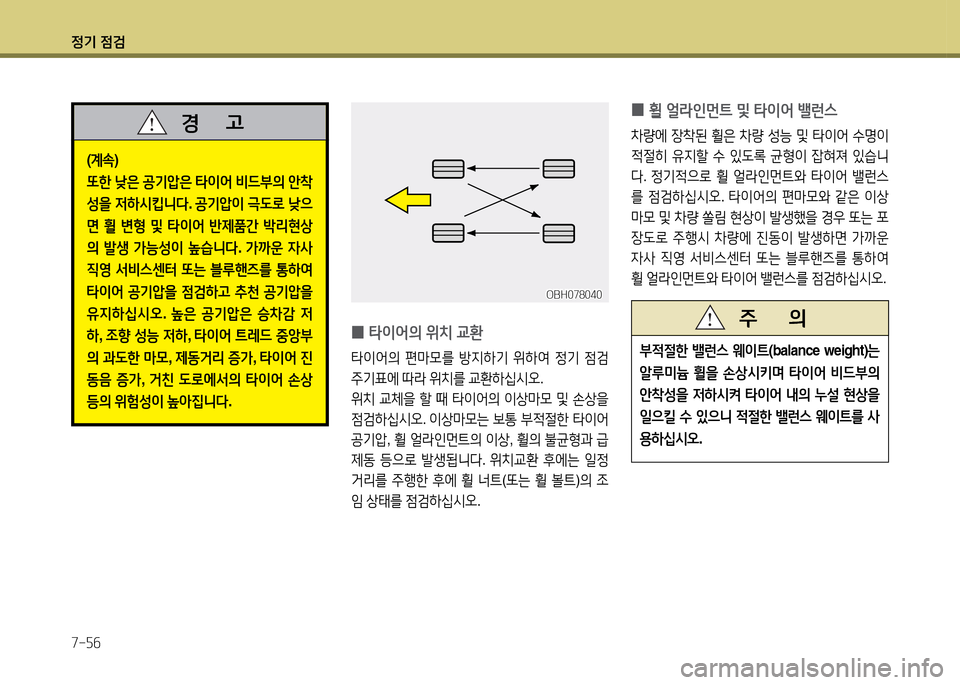

경 고 0휠 얼라인먼트 및 타이어 밸런스
차량에 장착된 휠은 차량 성능 및 타이어 수명이
적절히 유지할 수 있도록 균형이 잡혀져 있습니
다. 정기적으로 휠 얼라인먼트와 타이어 밸런스
를 점검하십시오. 타이어의 편마모와 같은 이상
마모 및 차량 쏠림 현상이 발생했을 경우 또는 포
장도로 주행시 차량에 진동이 발생하면 가까운
자사 직영 서비스센터 또는 블루핸즈를 통하여
휠 얼라인먼트와 타이어 밸런스를 점검하십시오.
부적절한 밸런스 웨이트(balance weight)는
알루미늄 휠을 손상시키며 타이어 비드부의
안착성을 저하시켜 타이어 내의 누설 현상을
일으킬 수 있으니 적절한 밸런스 웨이트를 사
용하십시오.
주 의 0타이어의 위치 교환
타이어의 편마모를 방지하기 위하여 정기 점검
주기표에 따라 위치를 교환하십시오.
위치 교체을 할 때 타이어의 이상마모 및 손상을
점검하십시오. 이상마모는 보통 부적절한 타이어
공기압, 휠 얼라인먼트의 이상, 휠의 불균형과 급
제동 등으로 발생됩니다. 위치교환 후에는 일정
거리를 주행한 후에 휠 너트(또는 휠 볼트)의 조
임 상태를 점검하십시오.
OBH078040OBH078040

정기 점검
7-57

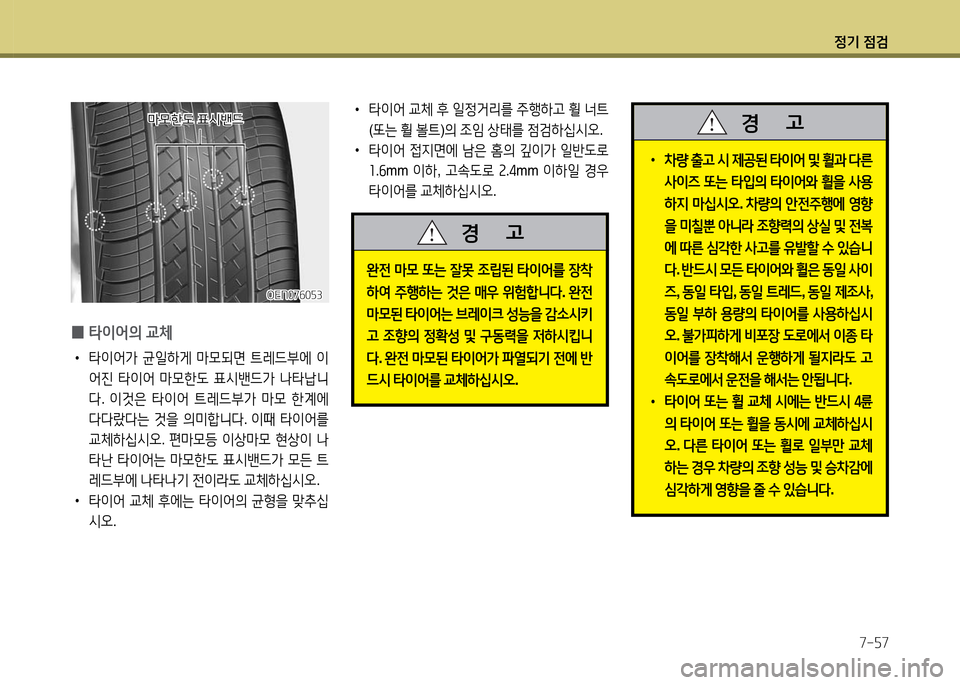

•타이어 교체 후 일정거리를 주행하고 휠 너트
(또는 휠 볼트)의 조임 상태를 점검하십시오.
•타이어 접지면에 남은 홈의 깊이가 일반도로
1.6mm 이하, 고속도로 2.4mm 이하일 경우
타이어를 교체하십시오.
완전 마모 또는 잘못 조립된 타이어를 장착
하여 주행하는 것은 매우 위험합니다. 완전
마모된 타이어는 브레이크 성능을 감소시키
고 조향의 정확성 및 구동력을 저하시킵니
다. 완전 마모된 타이어가 파열되기 전에 반
드시 타이어를 교체하십시오.
경 고
•차량 출고 시 제공된 타이어 및 휠과 다른
사이즈 또는 타입의 타이어와 휠을 사용
하지 마십시오. 차량의 안전주행에 영향
을 미칠뿐 아니라 조향력의 상실 및 전복
에 따른 심각한 사고를 유발할 수 있습니
다. 반드시 모든 타이어와 휠은 동일 사이
즈, 동일 타입, 동일 트레드, 동일 제조사,
동일 부하 용량의 타이어를 사용하십시
오. 불가피하게 비포장 도로에서 이종 타
이어를 장착해서 운행하게 될지라도 고
속도로에서 운전을 해서는 안됩니다.
•타이어 또는 휠 교체 시에는 반드시 4륜
의 타이어 또는 휠을 동시에 교체하십시
오. 다른 타이어 또는 휠로 일부만 교체
하는 경우 차량의 조향 성능 및 승차감에
심각하게 영향을 줄 수 있습니다.
경 고
0타이어의 교체
•타이어가 균일하게 마모되면 트레드부에 이
어진 타이어 마모한도 표시밴드가 나타납니
다. 이것은 타이어 트레드부가 마모 한계에
다다랐다는 것을 의미합니다. 이때 타이어를
교체하십시오. 편마모등 이상마모 현상이 나
타난 타이어는 마모한도 표시밴드가 모든 트
레드부에 나타나기 전이라도 교체하십시오.
•타이어 교체 후에는 타이어의 균형을 맞추십
시오.
마모한도 표시밴드마모한도 표시밴드
OEN076053OEN076053

정기 점검
7-58

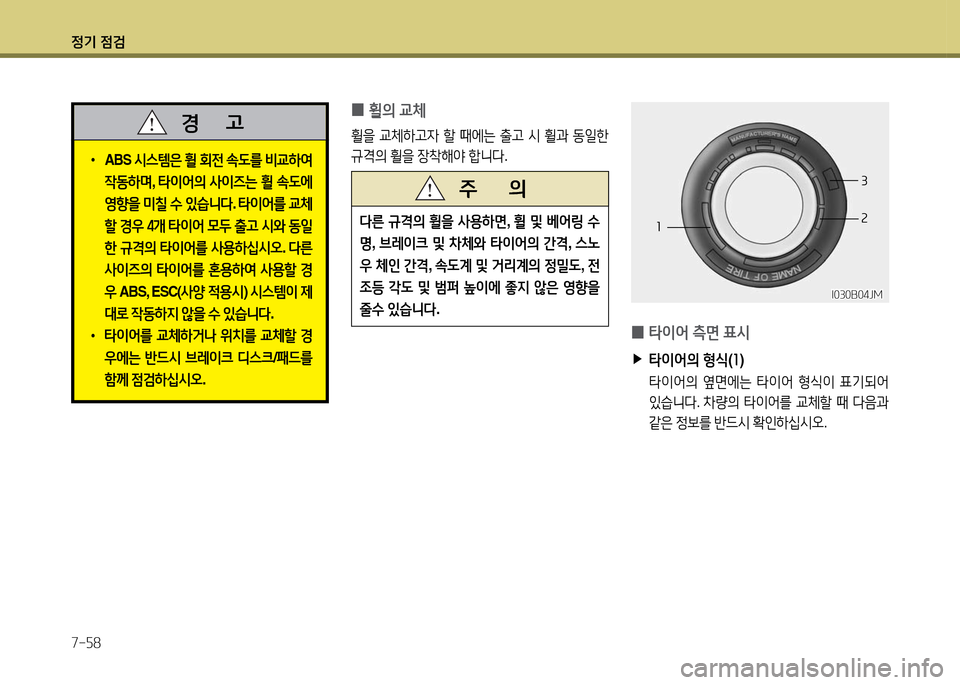

0휠의 교체
휠을 교체하고자 할 때에는 출고 시 휠과 동일한
규격의 휠을 장착해야 합니다.
다른 규격의 휠을 사용하면, 휠 및 베어링 수
명, 브레이크 및 차체와 타이어의 간격, 스노
우 체인 간격, 속도계 및 거리계의 정밀도, 전
조등 각도 및 범퍼 높이에 좋지 않은 영향을
줄수 있습니다.
주 의
• ABS 시스템은 휠 회전 속도를 비교하여
작동하며, 타이어의 사이즈는 휠 속도에
영향을 미칠 수 있습니다. 타이어를 교체
할 경우 4개 타이어 모두 출고 시와 동일
한 규격의 타이어를 사용하십시오. 다른
사이즈의 타이어를 혼용하여 사용할 경
우 ABS, ESC(사양 적용시) 시스템이 제
대로 작동하지 않을 수 있습니다.
• 타이어를 교체하거나 위치를 교체할 경
우에는 반드시 브레이크 디스크/패드를
함께 점검하십시오.
경 고
0타이어 측면 표시
▶타이어의 형식(1)
타이어의 옆면에는 타이어 형식이 표기되어
있습니다. 차량의 타이어를 교체할 때 다음과
같은 정보를 반드시 확인하십시오.
I030B04JMI030B04JM
1
3
2
