2016 FIAT DUCATO BASE CAMPER Návod k použití a údržbě (in Czech)

❒novou žárovku zasuňte tak, aby profil
kovové části souhlasil s drážkou na
parabole světlometu, upevněte
žárovku zasunutím do bočních
upevňovacích svorek;
❒připojte elektrický konektor;
❒nasaďte zpět pryžovou krytku B obr.
204.
SMĚROVÁ SVĚTLA
Postup při výměně žárovky:
❒odstraňte pryžovou krytku A obr.
204;
❒otočte doprava objímku žárovky B
obr. 208;
❒vytáhněte žárovku a vyměňte ji;
❒zatlačte lehce na žárovku, otočte jí
doleva (“bajonet”);
❒zasuňte držák žárovky B zpět, otočte
jím doleva a zkontrolujte řádné
zajištění;
❒nasaďte zpět pryžovou krytku A obr.
204.Boční
Postup při výměně žárovky obr. 209:
❒dejte stranou zrcátko, čímž se
zpřístupní dva upevňovací šrouby A;
❒křížovým šroubovákem z výbavy vozu
vyšroubujte šrouby a vytáhněte
objímku žárovek po uvolnění
ze zoubků;
❒vyšroubujte baňku a vyměňte žárovku
B otáčením doleva.PŘEDNÍ SVĚTLOMETY DO
MLHY
(u příslušné verze vozidla)
Postup při výměně předních světlometů
do mlhy:
❒kolo natočte dovnitř;
❒vyšroubujte šrouby A a sejměte víko
B obr. 210;
❒zatlačte na svorku C obr. 211 a
odpojte elektrický konektor D;
❒natočte a vyndejte žárovkovou
objímku E;
❒uvolněte žárovku a vyměňte ji;
❒namontujte novou žárovku a
postupujte v opačném pořadí úkonů.
208F1A0317
209F1A0195
210F1A0361
205

ZADNÍ OPTICKÉ
SKUPINY
Uspořádání žárovek v optické skupině
obr. 212:
A brzdová/obrysová světla
B obrysové světlo
C směrová světla
D couvací světla
E zadní svítilna do mlhy.Postup při výměně žárovky obr. 213,
obr. 214:
❒otevřete zadní křídlové dveře
❒vyšroubujte sedm upevňovacích
šroubů A plastového krytu;
❒vyšroubujte dva upevňovací šrouby
B;
❒vytáhněte skupinu ven a odpojte
elektrický konektor;❒šroubovákem z výbavy vozidla
vyšroubujte šrouby C a vytáhněte
objímku žárovek;
❒žárovky D, E, F lehce zatlačte dovnitř,
pootočte doleva, vyjměte (bajonetový
uzávěr) a vyměňte je; vytáhněte
žárovky G, H;
❒namontujte objímku žárovek zpět a
zašroubujte šrouby C;
211F1A0362
212F1A0318213F1A0319
214F1A0320
206
V NOUZI

❒připojte elektrický konektor, umístěte
správně celou skupinu do karosérie
vozidla a zašroubujte upevňovací
šrouby B;
❒namontujte zpět plastový kryt a
upevněte jej sedmi upevňovacími
šrouby A.Valník a podvozek s
kabinou:
Vyšroubujte čtyři šrouby H obr. 215 a
vyměňte žárovky:
I žárovka zadní svítilny do mlhy
L žárovka couvacího světla
M žárovka pozičních světel
N žárovka brzdových světel
O žárovka směrových světel.TŘETÍ BRZDOVÉ SVĚTLO
Postup při výměně žárovky:
❒vyšroubujte dva upevňovací šrouby A
obr. 216;
❒vytáhněte celý kryt;
❒stiskněte proti sobě úchyty B obr.
217 a vyjměte objímku žárovek;
❒vytáhněte žárovku instalovanou
zatlačením a vyměňte ji.
215F1A0200
216F1A0204
217F1A0205
207

OSVĚTLENÍ
REGISTRAČNÍ ZNAČKY
Postup při výměně žárovky:
❒působením v bodě vyznačeném
šipkou demontujte kryt A obr. 218;
❒vytáhněte žárovku z postranních
kontaktů a vyměňte ji; zkontrolujte,
zda nová žárovka sedí pevně v
kontaktech.
❒nainstalujte zpět svítilnu, která se
zajistí zatlačením.BOČNÍ POZIČNÍ SVĚTLA
(u příslušné verze vozidla)
Postup při výměně žárovky:
❒u skříňové dodávky extra dlouhé:
– vyšroubujte dva upevňovací šrouby
C obr. 219 a vyndejte svítilnu;
– otočte objímku žárovky D na zadní
straně svítilny o 1/4 otáčky a vyjměte ji;
– vytáhněte žárovku namontovanou
zatlačením a vyměňte ji.
❒verze s kabinou a valníkem:
– otočte svítilnou o 1/4 otáčky a
vymontujte objímku nacházející se na
její zadní straně;
– vytáhněte žárovku namontovanou
zatlačením a vyměňte ji.VÝMĚNA ŽÁROVKY U
VNITŘNÍCH
SVÍTIDEL
Typ a výkon žárovky jsou uvedeny v
části “Výměna žárovek”.
PŘEDNÍ STROPNÍ
SVÍTILNA
Postup při výměně žárovek:
❒v místě vyznačeném šipkami uvolněte
a demontujte stropní svítilnu A obr.
220;
❒otevřete kryt B obr. 221;
❒vytáhněte žárovky C obr. 221 z
postranních kontaktů a vyměňte je.
Zkontrolujte, zda nové žárovky sedí
pevně v kontaktech;
❒zavřete kryt B obr. 221 a upevněte
stropní svítilnu A obr. 220 do uložení,
ujistěte se o řádném zajištění v tomto
uložení.
218F1A0206219F1A0207
220F1A0208
208
V NOUZI

ZADNÍ STROPNÍ
SVÍTILNA
Postup při výměně žárovek:
❒v místech vyznačených šipkami
uvolněte a demontujte stropní svítidlo
D obr. 222 ;
❒otevřete kryt E obr. 223;
❒vytáhněte žárovku F obr. 223 z
postranních kontaktů a vyměňte ji;
zkontrolujte, zda nová žárovka sedí
pevně v kontaktech;
❒zavřete kryt E obr. 223, zasuňte
stropní svítilnu D obr. 222 do uložení
a ujistěte se o řádném zajištění v
tomto uložení.
.
VÝMĚNA POJISTEK
VŠEOBECNĚ
46)
170) 171) 172) 173)
Pojistky chrání elektrický rozvod.
Zasahují při závadě nebo neodborném
zásahu do rozvodu. Jakmile přestane
fungovat nějaké zařízení, zkontrolujte
příslušnou pojistku: vodicí prvek A obr.
224 nesmí být přerušený. Pokud je
přerušený, je třeba vyměnit přepálenou
pojistku za novou se stejnou jmenovitou
proudovou hodnotou (stejné barvy).
B neporušená pojistka.
C Pojistka s přerušeným vodicím
prvkem.
221F1A0209222F1A0210
223F1A0211
224F1A0212
209

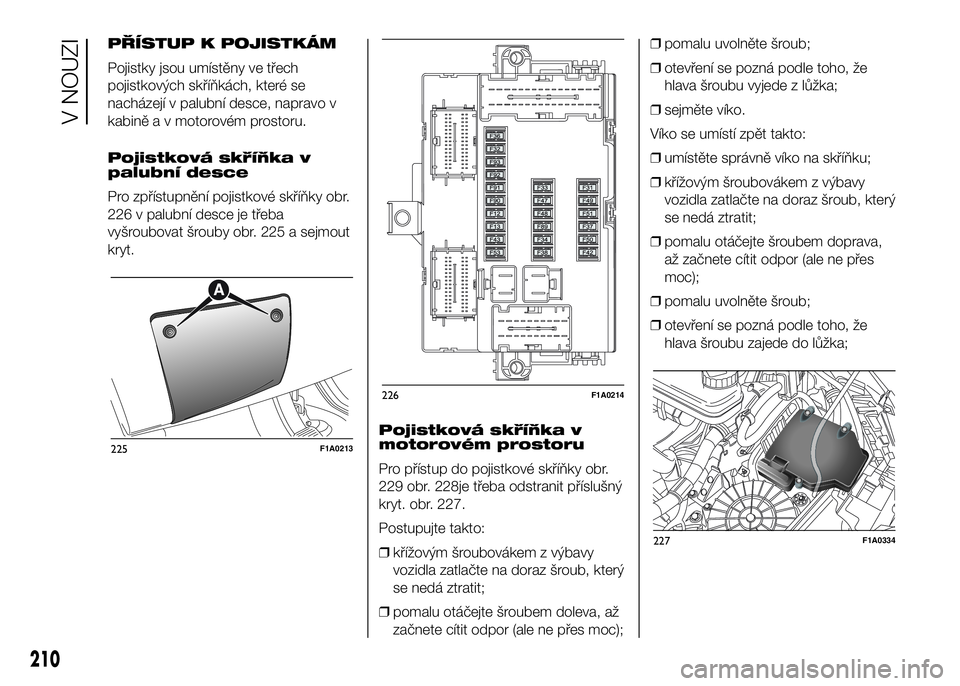

PŘÍSTUP K POJISTKÁM
Pojistky jsou umístěny ve třech
pojistkových skříňkách, které se
nacházejí v palubní desce, napravo v
kabině a v motorovém prostoru.
Pojistková skříňka v
palubní desce
Pro zpřístupnění pojistkové skříňky obr.
226 v palubní desce je třeba
vyšroubovat šrouby obr. 225 a sejmout
kryt.
Pojistková skříňka v
motorovém prostoru
Pro přístup do pojistkové skříňky obr.
229 obr. 228je třeba odstranit příslušný
kryt. obr. 227.
Postupujte takto:
❒křížovým šroubovákem z výbavy
vozidla zatlačte na doraz šroub, který
se nedá ztratit;
❒pomalu otáčejte šroubem doleva, až
začnete cítit odpor (ale ne přes moc);❒pomalu uvolněte šroub;
❒otevření se pozná podle toho, že
hlava šroubu vyjede z lůžka;
❒sejměte víko.
Víko se umístí zpět takto:
❒umístěte správně víko na skříňku;
❒křížovým šroubovákem z výbavy
vozidla zatlačte na doraz šroub, který
se nedá ztratit;
❒pomalu otáčejte šroubem doprava,
až začnete cítit odpor (ale ne přes
moc);
❒pomalu uvolněte šroub;
❒otevření se pozná podle toho, že
hlava šroubu zajede do lůžka;
225F1A0213
226F1A0214
227F1A0334
210
V NOUZI

Pojistková skříňka příplatkové
výbavy v pravém středovém
sloupku
(u příslušné verze vozidla)
Pro zpřístupnění pojistkové skříňky obr.
231 je třeba sejmout kryt obr. 230.
UPOZORNĚNÍ
46) Nikdy nenahrazuje spálenou
pojistku kovovými drátky nebo
podobným materiálem.
228F1A0451229F1A0216
230F1A0217
231F1A0218
211

POZOR
170) Pojistku nevyměňujte za
pojistku s vyšší proudovou
hodnotou; NEBEZPEČÍ POŽÁRU.
Pokud se přepálí některá hlavní
pojistka (MEGA-FUSE, MIDI-
FUSE), obraťte se na autorizovaný
servis Fiat.
171) Před výměnou pojistky
zkontrolujte, zda jste vytáhli klíček
ze zapalování a vypnuli a/nebo
odpojili všechny spotřebiče.
172) Pokud se nová pojistka opět
spálí, obraťte se na autorizovaný
servis Fiat.
173) Pokud se přepálí hlavní pojistka
bezpečnostních systémů (systém
airbagů, brzdová soustava),
systémů pohonné jednotky
(systém motoru, systém
převodovky) nebo systému řízení,
obraťte se na autorizovaný servis
Fiat.
212
V NOUZI
