2016 FIAT DUCATO BASE CAMPER Návod k použití a údržbě (in Czech)

Kontrolky na
přístrojové desceVýznam Co dělat
červená
žlutá
žlutáZÁVADA EBD
Jestliže se za chodu motoru současně rozsvítí
kontrolky
(červená),(žlutá) a(žlutá) (u
příslušné verze vozidla), znamená to poruchu
systému EBD nebo nedostupnost systému. V
takovém případě by se prudkým brzděním mohla
předčasně zablokovat zadní kola a vozidlo by
mohlo vybočit ze směru jízdy.
Na displeji se zobrazí příslušné upozornění.S nejvyšší opatrností jeďte bez prodlení do
nejbližšího autorizovaného servisu Fiat a nechejte
soustavu zkontrolovat.
červenáPORUCHA SYSTÉMU AIRBAGŮ
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Trvalé svícení kontrolky signalizuje závadu
airbagové soustavy.
U některých verzí se na displeji zobrazí příslušné
upozornění.
98) 99)
125

Kontrolky na
přístrojové desceVýznam Co dělat
červenáNEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
(u příslušné verze vozidla)
Není-li ve stojícím vozidle zapnutý bezpečnostní
pás na straně řidiče, kontrolka se rozsvítí trvale.
Za jízdy je nesprávné zapnutí bezpečnostního
pásu řidiče signalizováno blikáním kontrolky a
zvukovou výstrahou.Zvukovou výstrahu systému S.B.R. (Seat Belt
Reminder) je možné si nechat trvale vypnout u
autorizovaného servisu Fiat. Systém lze znovu
aktivovat v nastavovacím menu.
Kontrolky na
displejiVýznam Co dělat
PŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ
KAPALINY MOTORU
Otočením klíčku ve spínací skříňce do
polohy MAR se kontrolka rozsvítí, ale po
několika sekundách musí zhasnout.
Kontrolka se rozsvítí při přehřátí motoru.
Na displeji se zobrazí příslušné upozornění.Při normální jízdě: zastavte vozidlo, vypněte motor a
zkontrolujte, zda není hladina kapaliny v nádržce pod
značkou MIN. Pokud je pod touto značkou, počkejte,
až motor vychladne, pak pomalu a opatrně otevřete
uzávěr, doplňte chladicí kapalinu, zkontrolujte, zda se
nachází mezi značkami MIN a MAX na nádržce.
Zkontrolujte vizuálně i případné úniky kapaliny. Pokud
se při dalším spuštění motoru kontrolka znovu rozsvítí,
obraťte se na autorizovaný servis Fiat.
Při jízdě vozidla za náročnějších podmínek (např. při
jízdě na plný výkon): snižte rychlost vozidla, a pokud
bude kontrolka nadále svítit, zastavte jej. Nechejte
motor běžet2-3minuty s mírně zvýšenými otáčkami,
aby se zrychlil oběh chladicí kapaliny. Pak motor
vypněte. Zkontrolujte hladinu chladicí kapaliny motoru
výše uvedeným postupem.
UPOZORNĚNÍ Po jízdě za velmi náročných podmínek
doporučujeme motor před zastavením nechat běžet
několik minut při mírně zvýšených otáčkách.
126
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolky na
displejiVýznam Co dělat
červenáNEDOSTATEČNÉ DOBÍJENÍ BATERIE
Při otočení klíčkem do polohy MAR se
kontrolka na přístrojové desce rozsvítí, ale
po spuštění motoru musí zhasnout (s
motorem na volnoběh je přípustné, aby
zhasla s krátkým zpožděním).Pokud zůstane kontrolka rozsvícená, obraťte se na
autorizovaný servis Fiat.
127

Kontrolky na
displejiVýznam Co dělat
červenáNEDOSTATEČNÝ TLAK MOTOROVÉHO OLEJE
Při otočení klíčkem do polohy MAR se digitální kontrolka rozsvítí, ale po
naskočení motoru musí zhasnout.
Kontrolka se rozsvítí spolu s upozorněním na displeji, jakmile systém
detekuje nedostatečný tlak oleje.
22)
VYJETÝ MOTOROVÝ OLEJ
(pouze verze Multijet s DPF)
Jakmile systém zjistí zhoršení kvality oleje, kontrolka se rozbliká a na
displeji (u příslušné verze vozidla) se zobrazí příslušné upozornění.
Rozblikání této kontrolky neznamená závadu vozidla, ale signalizaci pro
zákazníka, že je při normálním používání vozidla potřebné vyměnit olej.
Pokud olej nevyměníte, při dosažení druhé mezní hodnoty jeho
degradace se na přístrojové desce rozsvítí kontrolka
a výkon motoru
bude zároveň omezen na 3000 ot/min.
Pokud nenecháte olej vyměnit ani při tomto druhém upozornění,
dosažením třetí mezní hodnoty degradace oleje budou otáčky motoru
omezeny na 1500 ot/min, aby se předešlo poškození motoru.Vyhledejte co nejdříve
autorizovaný servis Fiat.
100) 101)
Upozorňujeme, že
degradaci motorového
oleje urychluje:
– používáním vozidla ve
městě, kde dochází
nejčastěji k procesu
regenerace filtru pevných
částic DPF,
– používání vozidla na
krátké vzdálenosti
neumožňující zahřát motor
na provozní teploty,
– opakované přerušení
procesu regenerace při
rozsvícené kontrolce
kontrolky filtru pevných
částic DPF.
128
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolky na
displejiVýznam Co dělat
červenáNESPRÁVNÉ ZAVŘENÍ DVEŘÍ / NÁKLADOVÉHO PROSTORU
Kontrolka se u některých verzí rozsvítí, pokud nejsou správně zavřené
jedny dveře / několikeré dveře nebo víko nákladového prostoru.
U některých verzí se zobrazí i upozornění označující příslušné otevřené
přední levé/pravé dveře nebo zadní dveře/nákladový prostor..
Za jízdy vozidla s otevřenými dveřmi se ozve zvuková výstraha.
Kontrolky na
přístrojové desceVýznam Co dělat
červenáPORUCHA POSILOVAČE ŘÍZENÍ
Při otočení klíčku v zapalování do polohy MAR se
kontrolka na přístrojové desce rozsvítí, ale po
několika sekundách musí zhasnout.
Pokud zůstane kontrolka svítit, na displeji je
zobrazeno upozornění a zní zvuková výstraha,
není posilové řízení není funkční a při zatáčení
vozidla je nutno vyvíjet na volant daleko větší sílu.Vyhledejte autorizovaný servis Fiat.
červenáZÁVADA AUTOMATICKÉHO
POLOHOVACÍHO ZAŘÍZENÍ
(u příslušné verze vozidla)
Otočením klíčku na MAR se kontrolka rozsvítí, ale
po několika sekundách musí zhasnout.
Kontrolka se rozsvítí při závadě systému pro
automatické vyrovnávání světlé výšky vozidla.
129

POZOR
98) Jestliže se při otočení klíčku v zapalování na MAR kontrolkanerozsvítí nebo se rozsvítí za jízdy (spolu s
upozorněním na displeji), je možné, že je v některém ze zádržných systémů závada. Airbagy nebo přepínače
bezpečnostních pásů by se v takovém případě nemusely při nehodě aktivovat nebo by se - v omezeném počtu
případů - mohly aktivovat chybně. Než budete pokračovat v jízdě, nechejte systém bez prodlení zkontrolovat
u autorizovaného servisu Fiat.
99) Závada kontrolky
je signalizována rozblikáním kontrolkynebo - podle verze vozidla - rozsvícením ikonyna
displeji. V takovém případě by kontrolka
nemusela signalizovat případné závady zádržných systémů. Než budete
pokračovat, obraťte se autorizovaný servis Fiat a nechejte systém bez prodlení zkontrolovat.
100) Po rozsvícení digitální kontrolky
je nutno vyjetý motorový olej vyměnit co nejdříve: nejpozději 500 km od
prvního rozsvícení této kontrolky. Nedodržení výše uvedených pokynů může způsobit vážná poškození motoru, na
která se nebude vztahovat záruka. Upozornění: Rozsvícení této kontrolky nemá vazbu na množství motorového oleje.
Pokud se tedy kontrolka rozbliká, v žádném případě není třeba do motoru doplnit další olej.
101) Pokud se kontrolka
rozbliká za jízdy, obraťte se na autorizovaný servis Fiat.
130
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

UPOZORNĚNÍ
22) Pokud se kontrolkarozsvítí za jízdy, bez prodlení zastavte motor a obraťte se na autorizovaný servis Fiat.
Kontrolky na
přístrojové desceVýznam Co dělat
žlutáPORUCHA SYSTÉMU EOBD / VSTŘIKOVÁNÍ
Za normálního stavu: otočením klíčku zapalování na MAR
se kontrolka rozsvítí, ale po naskočení motoru musí
zhasnout.
Funkčnost kontrolky
mohou příslušným přístrojem
zkontrolovat i příslušníci dopravní policie. V každém
případě postupujte podle platných předpisů v dané zemi.
23)
Jestliže zůstane kontrolka svítit nebo se rozsvítí během
jízdy, signalizuje selhávání vstřikovací soustavy; trvalým
svícením signalizuje kontrolka závadu v palivovém /
zapalovacím systému, která by mohla způsobit zvýšení
výfukových emisí, pokles výkonu, špatnou ovladatelnost
vozidla a zvýšenou spotřebu paliva.
U některých verzí se na displeji zobrazí příslušné
upozornění.
Kontrolka zhasne po odstranění závady, která nicméně
zůstane uložena v paměti soustavy.V tomto stavu můžete pokračovat v jízdě,
ale nevystavujte motor velké zátěži a
nejezděte vysokou rychlostí. Delší
používání vozidla s trvale rozsvícenou
kontrolkou může způsobit vážné závady.
Vyhledejte co nejdříve autorizovaný servis
Fiat.
131

Kontrolky na
přístrojové desceVýznam Co dělat

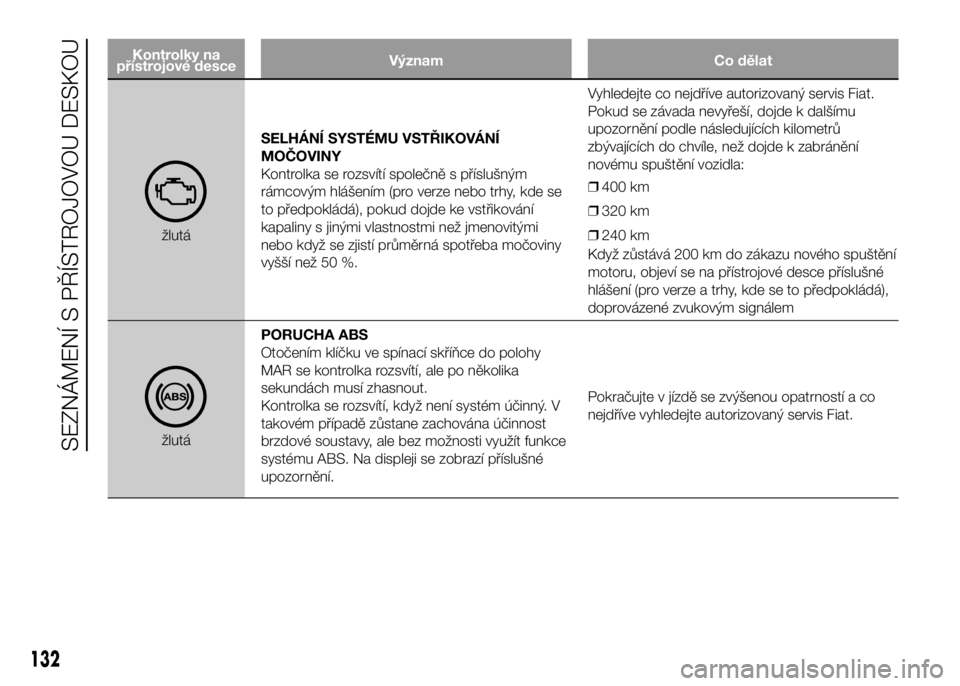

žlutáSELHÁNÍ SYSTÉMU VSTŘIKOVÁNÍ
MOČOVINY
Kontrolka se rozsvítí společně s příslušným
rámcovým hlášením (pro verze nebo trhy, kde se
to předpokládá), pokud dojde ke vstřikování
kapaliny s jinými vlastnostmi než jmenovitými
nebo když se zjistí průměrná spotřeba močoviny
vyšší než 50 %.Vyhledejte co nejdříve autorizovaný servis Fiat.
Pokud se závada nevyřeší, dojde k dalšímu
upozornění podle následujících kilometrů
zbývajících do chvíle, než dojde k zabránění
novému spuštění vozidla:
❒400 km
❒320 km
❒240 km
Když zůstává 200 km do zákazu nového spuštění
motoru, objeví se na přístrojové desce příslušné
hlášení (pro verze a trhy, kde se to předpokládá),
doprovázené zvukovým signálem
žlutáPORUCHA ABS
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Kontrolka se rozsvítí, když není systém účinný. V
takovém případě zůstane zachována účinnost
brzdové soustavy, ale bez možnosti využít funkce
systému ABS. Na displeji se zobrazí příslušné
upozornění.Pokračujte v jízdě se zvýšenou opatrností a co
nejdříve vyhledejte autorizovaný servis Fiat.
132
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
