2016 FIAT DUCATO BASE CAMPER Návod k použití a údržbě (in Czech)

Použití Charakteristiky SpecifikaceOriginální kapaliny a
mazivaAplikace
Maziva a vazelíny pro
přenos pohybuSyntetické mazivo SAE
75W-809.55550-MZ2TUTELA
TRANSMISSION
EXPERYA
Contractual Technical
Reference č F178.B06Mechanická
převodovka a
diferenciál
Syntetické mazivo SAE
75W- 859.55550-MZ3 nebo
MS.90030-M2TUTELA
TRANSMISSION
GEARTECH
Contractual Technical
Reference N°
F704.C08Mechanická
převodovka a
diferenciál
Vazelína na bázi sulfidu
molybdeničitého pro
vysoké provozní
teploty. Konzistence
NLGI 1-2.9.55580 - GRAS IITUTELA ALL STAR
Contractual Technical
Reference č. F702.G07Stejnoběžné klouby na
straně kola
Speciální mazivo pro
stejnoběžné klouby s
nízkým součinitelem
tření. Konzistence NLGI
0-1.9.55580 - GRAS IITUTELA STAR 700
Contractual Technical
Reference č. F701.C07Stejnoběžné klouby na
straně diferenciálu
Hydraulická kapalina
pro posilovač řízení. Dle
specifikací "ATF
DEXRON III"9.55550-AG2TUTELA
TRANSMISSION GI/E
Contractual Technical
Reference č. F001.C94Hydraulický posilovač
řízení
317

Použití Charakteristiky SpecifikaceOriginální kapaliny a
mazivaAplikace
Brzdová kapalinaSyntetické mazivo pro
brzdovou soustavu a
spojku. Podle
specifikací: FMVSS n°
116 DOT 4, ISO 4925,
SAE J 1704.9.55597 nebo
MS.90039TUTELA TOP 4
Contractual Technical
Reference č. F001.A93Hydraulické brzdy a
ovládání spojky
Nemrznoucí směr do
chladičeNemrznoucí směs
červené barvy na bázi
inhibovaného
ethylenglykolu s
organickým složením.
Podle specifikací
CUNA NC 956-16,
ASTM D 3306.9.55523 nebo
MS.90032PARAFLU
UP
Contractual Technical
Reference č. F101.M01Chladicí okruh.
Směšovací poměr: 50
% do -35 °C. Nelze
míchat s produkty
jiného složení. (*)
Přísada do naftyPřísada proti zamrznutí
do motorové nafty s
ochranným účinkem
pro naftové motory.-TUTELA DIESEL ART
Contractual Technical
Reference č. F601.L06Smíchat s naftou (25
cm3 na 10 litrů)
Přísada do
dieselových motorů
pro snížení emisí
(MOČOVINA)Roztok voda-močovinaDIN 70 070 a ISO
22241-1AdBluePro plnění nádrží na
MOČOVINU u vozidel
se systémem selektivní
katalytické redukce
(SCR).
(*) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60 %PARAFLUUPa 40 % demineralizované vody.
318
TECHNICKÉ ÚDAJE

Použití Charakteristiky SpecifikaceOriginální kapaliny a
mazivaAplikace
Kapalina do
ostřikovačů sklaSměs lihů a
tenzioaktivních činidel.
Vyšší specifikace než
CUNA NC 956-II.9.55522 nebo
MS.90043TUTELA
PROFESSIONAL SC
35
Contractual Technical
Reference č. F201.D02Používat neředěný
nebo zředěný do
ostřikovacích soustav
319

SPOTŘEBA PALIVA
Hodnoty spotřeby paliva uvedené v tabulce jsou stanoveny předepsanými homologačními zkouškami dle příslušných
evropských směrnic.
Tyto hodnoty spotřeby platí pro vozidla bez příplatkové výbavy.
Postupy při měření spotřeby:
❒městský cyklus: po nastartování studeného motoru se při jízdě simuluje používání vozidla v městském provozu;
❒mimoměstský cyklus: při jízdě se simuluje používání vozidla v provozu mimo město s častými akceleracemi při všech
rychlostních stupních a při cestovní rychlosti v rozsahu 0 - 120 km/h;
❒kombinovaná spotřeba: stanoví se váženým poměrem přibližně 37 % v městském cyklu a 63 % mimo město.
UPOZORNĚNÍ Může se stát, že se v závislosti na dopravní situaci, klimatických podmínkách, stylu řízení, celkovém stavu
vozidla, úrovni vybavení a doplňků, používání klimatizace, zatížení vozidla, namontovaném nosiči na střeše a jiných faktorech,
které ovlivňují aerodynamické chování vozu během jízdy, budou skutečné hodnoty spotřeby paliva lišit od hodnot, jež byly
stanoveny výše uvedenými postupy.
320
TECHNICKÉ ÚDAJE

Spotřeba paliva (dle směrnice EU v platném znění - litry/100 km)
Verze Celková hmotnost (kg)Spotřeby
Po městěMimo
městoKomb.
110 (°)/130/
150 Multijet
Podvozek s kabinou - CH1 - MH1 - LH1 -
MLH1 - XXLH1 - Kabina s plošinou - CH1
- MH1 - LH1
3000 - 3150(**)8,4 6,3 7,1
Podvozek bez kabiny - CH1 - MH1 - LH1
- MLH1 - XXLH17,0 5,1 5,8
Skříňová dodávka - CH1 - CH2 - MH1 -
MH2 - Combinato - MH1 - MH28,6 6,5 7,3
Valník CH1 - MH1 - MDH1 7,7 5,7 6,4
Panorama - CH1 8,6 6,0 7,0
Podvozek s kabinou - CH1 - MH1 - LH1 -
MLH1 - XXLH1 - Valník s prodlouženou
kabinou MH1 - LH1
33008,4 6,3 7,1
Podvozek bez kabiny - CH1 - MH1 - LH1
- MLH1 - XXLH17,0 5,1 5,8
Kabina s plošinou - CH1 - MH1 - LH1 -
Podvozek s prodlouženou kabinou - LH1
- MH1 - Panorama - MH1 - MH28,6 6,5 7,3
Valník CH1 - MH1 - MDH1 - LH1 -
Skříňová dodávka - CH1 - CH2 - MH1 -
MH2 - LH2 - LH37,7 5,7 6,4
Combinato CH1 - MH1 - MH2 8,2 5,5 6,5
(°)U příslušné verze
(**) Verze Panorama
321

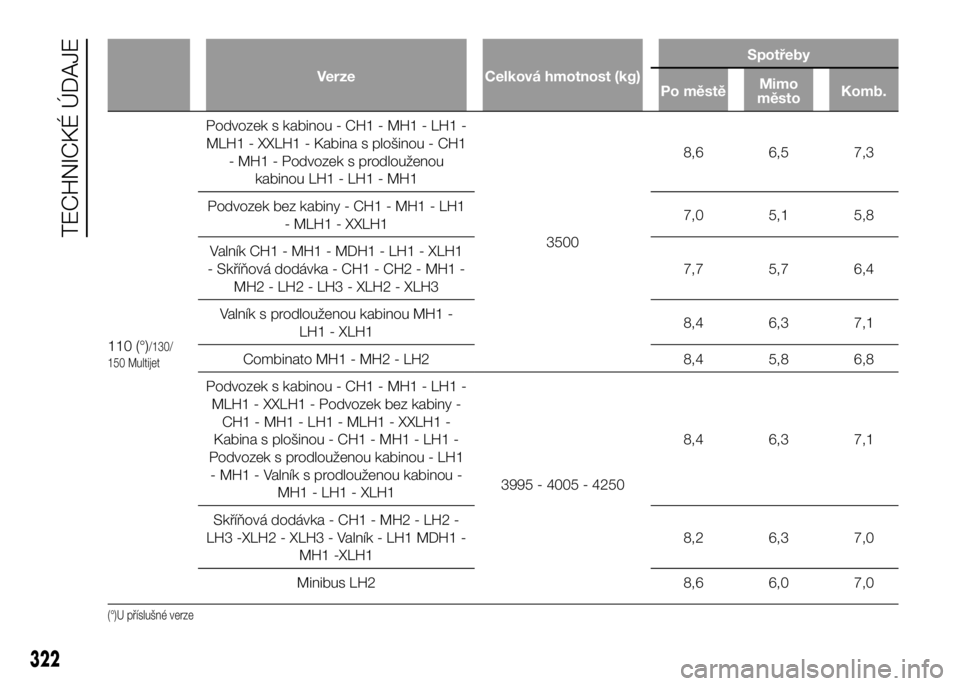

Verze Celková hmotnost (kg)Spotřeby
Po městěMimo
městoKomb.
110 (°)/130/
150 Multijet
Podvozek s kabinou - CH1 - MH1 - LH1 -
MLH1 - XXLH1 - Kabina s plošinou - CH1
- MH1 - Podvozek s prodlouženou
kabinou LH1 - LH1 - MH1
35008,6 6,5 7,3
Podvozek bez kabiny - CH1 - MH1 - LH1
- MLH1 - XXLH17,0 5,1 5,8
Valník CH1 - MH1 - MDH1 - LH1 - XLH1
- Skříňová dodávka - CH1 - CH2 - MH1 -
MH2 - LH2 - LH3 - XLH2 - XLH37,7 5,7 6,4
Valník s prodlouženou kabinou MH1 -
LH1 - XLH18,4 6,3 7,1
Combinato MH1 - MH2 - LH2 8,4 5,8 6,8
Podvozek s kabinou - CH1 - MH1 - LH1 -
MLH1 - XXLH1 - Podvozek bez kabiny -
CH1 - MH1 - LH1 - MLH1 - XXLH1 -
Kabina s plošinou - CH1 - MH1 - LH1 -
Podvozek s prodlouženou kabinou - LH1
- MH1 - Valník s prodlouženou kabinou -
MH1 - LH1 - XLH13995 - 4005 - 42508,4 6,3 7,1
Skříňová dodávka - CH1 - MH2 - LH2 -
LH3 -XLH2 - XLH3 - Valník - LH1 MDH1 -
MH1 -XLH18,2 6,3 7,0
Minibus LH2 8,6 6,0 7,0
(°)U příslušné verze
322
TECHNICKÉ ÚDAJE

Verze Celková hmotnost (kg)Spotřeby
Po městěMimo
městoKomb.
110 (°)/130/
150 Multijet
Skříňová dodávka - CH1 2800 7,7 5,7 6,4
Podvozek s kabinou - CH1 - MH1 - LH1 -
MLH1 - XXLH1 - Podvozek bez kabiny -
CH1 - MH1 - LH1 - MLH1 - XXLH13650 8,4 6,3 7,1
Skříňové dodávky- MH2 - LH2 -XLH2 -
XLH3
35108,2 6,3 7,0
Skříňové dodávky CH1 - MH1 - LH3 7,7 5,7 6,4
Podvozek s kabinou - CH1 - MH1 - LH1 -
MLH1 - XXLH18,4 6,3 7,1
(°)U příslušné verze
323

Verze Celková hmotnost (kg)Spotřeby
Po městěMimo
městoKomb.
150 Multijet
Euro 6Combinato - CH1 3000 - 3150(**)
- 33006,2 5,4 5,7
Combinato - MH1 - MH2 3300 - 3500 6,4 5,4 5,8
Combinato MH2 3500 Heavy 6,6 5,4 5,8
Panorama / Combinato - CH1 - MH1 -
MH2 - LH23000 - 3150 - 3300 -
35006,7 5,5 5,9
Minibus LH2 - XLH2 4250 - 4300 6,8 5,5 6,0
(**) Verze Panorama
324
