KONTROLA HLADIN.
A. Plnicí uzávěr motorového oleje – B. Měrka hladiny motorového oleje – C. Chladicí kapalina motoru – D. Kapalina do ostřikovačů – E. Brzdová
kapalina – F. Kapalina do posilovače řízení
47)
185) 186)
239F1A0370
229
Verze 110 - 130 - 150 Multijet

A. Plnicí uzávěr motorového oleje – B. Měrka hladiny motorového oleje – C. Chladicí kapalina motoru – D. Kapalina do ostřikovačů – E. Brzdová
kapalina – F. Kapalina do posilovače řízení
47)
185) 186)
240F1A0371
230
ÚDRŽBA A PÉČE
Verze 115 Multijet

Verze 150 MultiJet Euro 6
A. Plnicí uzávěr motorového oleje – B. Měrka hladiny motorového oleje – C. Chladicí kapalina motoru – D. Kapalina do ostřikovačů – E. Brzdová
kapalina – F. Hydraulická kapalina do posilovače řízení
47)
185) 186)
241F1A0450
231

Verze 180 Multijet Power
A. Plnicí uzávěr motorového oleje – B. Měrka hladiny motorového oleje – C. Chladicí kapalina motoru – D. Kapalina do ostřikovačů – E. Brzdová
kapalina – F. Kapalina do posilovače řízení
47)
185) 186)
242F1A0372
232
ÚDRŽBA A PÉČE

MOTOROVÝ OLEJ
48)
Při kontrole hladiny oleje musí vozidlo
stát na rovné ploše a motor musí být
ještě zahřátý (asi 5 minut po vypnutí).
Hladina oleje se musí nacházet mezi
značkami MIN a MAX na měrce B
B obr. 239 - obr. 240 - obr. 241 - obr.
242.
Hladina mezi značkami MIN a MAX se
rovná asi 1 l oleje.
Jakmile hladina oleje klesne na značku
MIN nebo dokonce i pod tuto značku,
doplňte hladinu oleje plnicím otvorem A
obr. 239 - obr. 240 - obr. 241 - obr.
242 až na značku MAX
Hladina oleje nesmí nikdy překročit
značku MAX.
Spotřeba motorového
oleje
Motor spotřebuje asi 400 gramů oleje
na 1 000 km.
V prvním období provozu se vozidlo
zabíhá. Spotřebu oleje lze proto
považovat za stabilizovanou teprve po
ujetí prvních 5000 ÷ 6 000 km.UPOZORNĚNÍ Spotřeba motorového
oleje závisí na stylu jízdy a na
provozních stavech při používání
vozidla.
UPOZORNĚNÍ Před kontrolou hladiny
po doplnění nebo výměně oleje
nechejte motor běžet několik sekund a
po vypnutí počkejte několik minut.
UPOZORNĚNÍ Pro doplnění hladiny
nepoužívejte olej, který má jiné
charakteristiky, jež ten, který je již v
motoru.
CHLADICÍ KAPALINA
MOTORU
49)187)
Hladinu kapaliny je nutno kontrolovat při
studeném motoru. Hladina se musí
nacházet mezi značkami MIN a MAX na
nádržce
Při nedostatečné hladině postupujte
následovně:
❒odstraňte plastový kryt A obr. 243,
otočte doleva upevňovací šrouby B
obr. 243, aby byl přístup k ústí
nádržky;❒ústím C C obr. 239 - obr. 240 - obr.
241 - obr. 242 nádržky naplňte
pomalu směs 50 % demineralizované
vody a kapaliny PARAFLU
UPod
firmy PETRONAS LUBRICANTS až
na hladinu u značky MAX.
Směs PARAFLU
UPa demineralizované
vody v koncentraci 50 % chrání před
zámrzem do –35 °C.
Při používání vozidla v obzvlášť
náročných klimatických podmínkách
doporučujeme směs 60% PARAFLU
UP
a 40% demineralizované vody.
243F1A0336
233

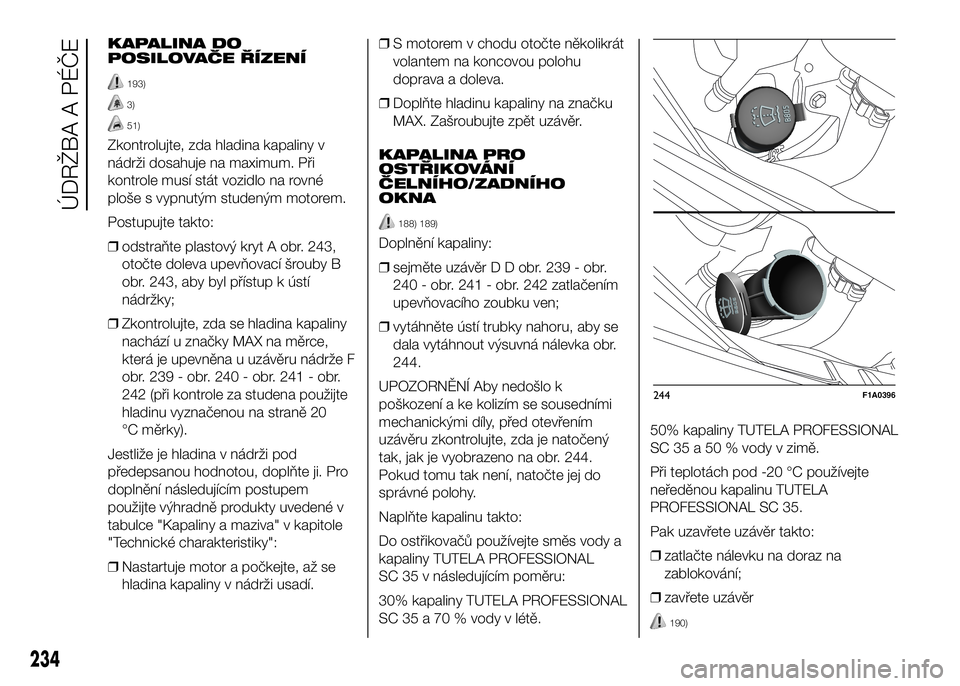

KAPALINA DO
POSILOVAČE ŘÍZENÍ
193)
3)
51)
Zkontrolujte, zda hladina kapaliny v
nádrži dosahuje na maximum. Při
kontrole musí stát vozidlo na rovné
ploše s vypnutým studeným motorem.
Postupujte takto:
❒odstraňte plastový kryt A obr. 243,
otočte doleva upevňovací šrouby B
obr. 243, aby byl přístup k ústí
nádržky;
❒Zkontrolujte, zda se hladina kapaliny
nachází u značky MAX na měrce,
která je upevněna u uzávěru nádrže F
obr. 239 - obr. 240 - obr. 241 - obr.
242 (při kontrole za studena použijte
hladinu vyznačenou na straně 20
°C měrky).
Jestliže je hladina v nádrži pod
předepsanou hodnotou, doplňte ji. Pro
doplnění následujícím postupem
použijte výhradně produkty uvedené v
tabulce "Kapaliny a maziva" v kapitole
"Technické charakteristiky":
❒Nastartuje motor a počkejte, až se
hladina kapaliny v nádrži usadí.❒S motorem v chodu otočte několikrát
volantem na koncovou polohu
doprava a doleva.
❒Doplňte hladinu kapaliny na značku
MAX. Zašroubujte zpět uzávěr.
KAPALINA PRO
OSTŘIKOVÁNÍ
ČELNÍHO/ZADNÍHO
OKNA
188) 189)
Doplnění kapaliny:
❒sejměte uzávěr D D obr. 239 - obr.
240 - obr. 241 - obr. 242 zatlačením
upevňovacího zoubku ven;
❒vytáhněte ústí trubky nahoru, aby se
dala vytáhnout výsuvná nálevka obr.
244.
UPOZORNĚNÍ Aby nedošlo k
poškození a ke kolizím se sousedními
mechanickými díly, před otevřením
uzávěru zkontrolujte, zda je natočený
tak, jak je vyobrazeno na obr. 244.
Pokud tomu tak není, natočte jej do
správné polohy.
Naplňte kapalinu takto:
Do ostřikovačů používejte směs vody a
kapaliny TUTELA PROFESSIONAL
SC 35 v následujícím poměru:
30% kapaliny TUTELA PROFESSIONAL
SC 35 a 70 % vody v létě.50% kapaliny TUTELA PROFESSIONAL
SC 35 a 50 % vody v zimě.
Při teplotách pod -20 °C používejte
neředěnou kapalinu TUTELA
PROFESSIONAL SC 35.
Pak uzavřete uzávěr takto:
❒zatlačte nálevku na doraz na
zablokování;
❒zavřete uzávěr
190)
244F1A0396
234
ÚDRŽBA A PÉČE

BRZDOVÁ KAPALINA
191) 192)
50)
Vyšroubujte uzávěr E obr. 239 - obr.
240 - obr. 241 - obr. 242 a zkontrolujte,
zda je kapalina v nádržce na maximální
hladině.
Hladina kapaliny v nádržce nesmí nikdy
překročit značku MAX.
Pro doplnění používejte brzdovou
kapalinu uvedenou v tabulce “Provozní
náplně a maziva ” (viz údaje v kapitole
"Technické údaje").
POZN.: Pečlivě očistěte víčko nádržky a
okolní plochy.
Při otevření uzávěru dávejte co největší
pozor, aby se do nádržky nedostaly
žádné nečistoty.
Doplňujte kapalinu jedině nálevkou se
zabudovaným filtrem se sítkem s oky o
velikosti max. 0,12 mm.
UPOZORNĚNÍ Brzdová kapalina
nasává vlhkost. Jestliže vozidlo
používáte převážně v oblastech s
vysokou vlhkostí vzduchu, je nutno
brzdovou kapalinu měnit častěji, než je
uvedeno v plánu údržby.UPOZORNĚNÍ
47) Upozornění: Při doplňování
nezaměňte kapaliny různého typu:
nejsou slučitelné a mohlo by dojít
k vážnému poškození vozidla.
48) Vyjetý motorový olej a vyměněná
vložka filtru obsahují škodlivé
látky pro životní prostředí. Pro
výměnu oleje a filtrů
doporučujeme obrátit se na
autorizovaný servis Fiat.
49) Do chladicí soustavy motoru se
používá nemrznoucí směs
PARAFLU
UP. Do soustavy je
nutno případně doplnit kapalinu
stejného typu jako ta, jež se v ní již
nachází. Kapalina PARAFLU
UPse
nesmí míchat s žádným jiným
typem kapaliny. Jestliže k tomu
dojde, v žádném případě
nestartujte motor a kontaktujte
autorizovaný servis Fiat.
50) Brzdová kapalina je vysoce
korozivní, proto se nikdy nesmí
dostat do kontaktu s lakovanými
díly. Případné zasažené části
okamžitě umyjte vodou.51) S motorem v chodu netlačte na
koncovou polohu posilového řízení
déle než 8 sekund: riziko
hlučnosti a poškození soustavy.
POZOR
185) Během práce v motorovém
prostoru nekuřte, protože by
se zde mohly vyskytovat plyny a
hořlavé výpary: nebezpečí požáru.
186) Je-li motor zahřátý, pracujte
v motorovém prostoru s nejvyšší
opatrností: nebezpečí popálenin.
Jestliže je motor zahřátý, může se
kdykoli spustit elektrický větrák:
nebezpečí úrazu. Pozor na šály,
kravaty a jiné volné části oděvu:
mohly by být vtaženy ústrojím
v pohybu.
187) Chladicí soustava je pod
tlakem. Při výměně je nutno
používat pouze originální uzávěr
nádržky chladicí kapaliny, aby
se nenarušila účinnost chladicí
soustavy. Je-li motor horký,
nesnímejte uzávěr nádržky:
nebezpečí popálenin
235

188) Necestujte s prázdnou
nádržkou ostřikovače: činnost
ostřikovače je velmi důležitá pro
zlepšení výhledu z vozidla.
189) Některé přísady do ostřikovače
jsou hořlavé. V motorovém
prostoru se nacházejí horké části,
které by se při kontaktu s nimi
mohly vznítit.
190) Neuvolňujte uzávěr z nástavce
dříve, než vyjměte systém pomocí
kroužku.
191) Brzdová kapalina je toxická a
vysoce korozívní. Při náhodném
potřísnění omyjte zasažené části
těla vodou a neutrálním mýdlem a
opláchněte je hojným množstvím
vody. Při pozření kapaliny
vyhledejte bez prodlení lékaře.
192) Symbol
na nádržce označuje
brzdové kapaliny syntetického
typu, a odlišuje je tak od kapalin
minerálního typu. Kapalinami
minerálního typu se mohou
nenapravitelně poškodit speciální
gumová těsnění brzdové soustavy.
193) Zabraňte, aby se kapalina
posilovače řízení dostala do styku
s horkými částmi motoru: je
hořlavá.
UPOZORNĚNÍ
3) Spotřeba kapaliny posilového
řízení je velmi nízká; pokud tedy
po doplnění hladiny bude
zanedlouho opět hladina
nedostatečná, nechte
zkontrolovat těsnost soustavy v
autorizovaném servisu Fiat.
VZDUCHOVÝ FILTR /
PYLOVÝ FILTR
Vzduchový filtr je třeba si nechat
vyměnit u autorizovaného servisu Fiat.
VZDUCHOVÝ FILTR –
PRAŠNÉ VOZOVKY
(u příslušné verze vozidla)
Speciální vzduchový filtr určený do
prašných oblastí je opatřen vizuálním
zařízením pro signalizaci zanesení
A obr. 245. Proto je nutno pravidelně
kontrolovat signalizaci snímačem
zanesení (postupujte podle “Plánu
údržby” v kapitole “Údržba a péče”).
245F1A0238
236
ÚDRŽBA A PÉČE
