Jakmile snímač dosáhne
přednastavenou hodnotu, přestaví se
ukazatel B obr. 246 na červenou polohu
i při vypnutém motoru. Pro obnovu
signalizačního zařízení vyčistěte/
vyměňte vložku, jako u normální výbavy,
a zresetujte ukazatel stiskem tlačítka C
obr. 246.
UPOZORNĚNÍ Filtr čistěte proudem
vzduchu, nepoužívejte vodu nebo
kapalná čistidla.
Jedná se o speciální filtr pro provedení
určená do oblastí s vysokou prašností,
proto se doporučuje nechat si filtr
vyměnit u autorizovaného servisu Fiat.PYLOVÝ FILTR
Pylový filtr je třeba nechat vyměnit u
autorizovaného servisu Fiat.BATERIE
Jedná se "nízkoúdržbovou" baterii. Za
běžných provozních stavů není nutné
elektrolyt doplňovat destilovanou
vodou.
V každém případě je nutno nechat
pravidelně kontrolovat účinnost baterie
výlučně v autorizovaném servisu Fiat
nebo odborným technikem.
Baterie je uložena v kabině před
pedálovou konzolou. Pro přístup k
baterii je třeba sejmout kryt.
194) 195)
VÝMĚNA BATERIE
Starou baterii je třeba vyměnit za novou
se stejnými vlastnostmi.
Výměnou za baterii s jinými
charakteristikami ztrácí platnost časový
rozpis plánu údržby.
Údržbu baterie je pak třeba provádět v
souladu s pokyny jejího výrobce.
52) 53)
196) 197)
4)
246F1A0239
237

UŽITEČNÉ RADY K
PRODLOUŽENÍ
ŽIVOTNOSTI BATERIE
Dodržujte pečlivě následující opatření,
abyste předešli rychlému vybití baterie a
zachovali ji dlouho v provozuschopném
stavu:
❒po zaparkování vozidla zkontrolujte,
zda jsou dveře, okna i víka dobře
zavřené, aby nezůstala v kabině svítit
stropní svítidla;
❒zhasněte vnitřní stropní svítidla:
vozidlo je pro každý případ vybaveno
systémem pro automatické zhasnutí
vnitřních světel;
❒při vypnutém motoru nepoužívejte
příliš dlouho elektrické spotřebiče
(např. autorádio, výstražná světla,
atd.);
❒před jakýmkoli zásahem do elektrické
soustavy odpojte kabel minusového
pólu baterie po uvolnění příslušné
upevňovací svorky;
❒utáhněte na doraz svorky baterie.UPOZORNĚNÍ Než odpojíte elektrické
napájení baterie, po přepnutí klíčku
zapalování na STOP a zavření dveří na
straně řidiče počkejte alespoň jednu
minutu. Před opětným připojení
elektrického napájení baterie se ujistěte,
zda klíček zapalování přepnutý na
STOP a dveře na straně řidiče jsou
zavřené.
UPOZORNĚNÍ Baterie, ponechaná příliš
dlouho ve stavu vybití pod 50 %, se
poškodí a sníží se její kapacita a výkon
při startování motoru.
V takovém stavu je také náchylnější k
zamrznutí (může k němu dojít již při -10
°C).
V případě odstavení vozidla na delší
dobu postupujte podle pokynů
uvedených v části "Odstavení vozidla
na delší dobu" v kapitole "Startování
a jízda".Jestliže po koupi vozidla chcete
instalovat další příslušenství (alarm,
atd.), která vyžadují trvalé napájení, či
jiná zařízení, která zatíží energetickou
bilanci vozidla, obraťte se na
autorizované servisy Fiat, jejichž
odborní pracovníci vám doporučí
nejvhodnější zařízení z řady doplňků
Lineaccessori Fiat, vyhodnotí celkovou
spotřebu elektrické energie a
zkontrolují, zda elektrická soustava
vozidla snese požadovanou zátěž či
zda je naopak třeba použít silnější
baterii.
Některá zařízení totiž postupně vybíjejí
baterii, protože spotřebovávají
elektrickou energii i při vypnutém
motoru.
UPOZORNĚNÍ Pokud je vozidlo
vybaveno tachografem, doporučujeme
při odstavení vozidla na více než pět
dnů odpojit minusovou svorku
akumulátoru, aby se zachovalo jeho
nabití.
Pokud je vozidlo vybaveno
odpojovačem baterie, při odpojování
postupujte dle pokynů uvedených
v oddíle “Ovládače” v kapitole
“Seznámení s vozidlem”.
238
ÚDRŽBA A PÉČE

POZOR
194) Kapalina v akumulátoru je
jedovatá s žíravým účinkem.
Nesmí se dostat na pokožku ani
do očí. Nepřibližujte se k baterii s
volným plamenem nebo možnými
zdroji jisker:
195) Provozem s příliš nízkou
hladinou kapaliny v baterii se
baterie nenapravitelně poškodí a
může i vybuchnout.
196) Před jakýmkoli zásahem do
elektrického rozvodu odpojte
svorku minusového kabelu
baterie. Před odpojením kabelu
počkejte nejméně jednu minutu
od přepnutí klíčku na STOP.
197) Při práci s baterií nebo v jejím
okolí si chraňte oči ochrannými
brýlemi.
UPOZORNĚNÍ
52) Nesprávnou instalací
elektrických a elektronických
doplňků se může vozidlo vážně
poškodit. Jestliže chcete po
zakoupení vozidla nainstalovat
další příslušenství (imobilizér,
radiotelefon, atd.), obraťte se na
autorizovaný servis Fiat, kde vám
poradí nejvhodnější zařízení a
doporučí nutnost instalace baterie
s vyšší kapacitou.
53) Pokud za extrémně nízkých
teplot vozidlo nebudete delší dobu
používat, baterii demontujte a
uložte ji na teplé místo, aby se
předešlo zamrznutí elektrolytu.
UPOZORNĚNÍ
4) Baterie obsahují látky velmi
nebezpečné pro životní prostředí.
Doporučujeme, abyste si nechali
baterii vyměnit u autorizovaných
servisů Fiat, které jsou vybaveny
pro zpracování odpadu v souladu
s předpisy o ochraně životního
prostředí.
239

KOLA A
PNEUMATIKY
Tlak v pneumatikách kontrolujte
přibližně jednou za dva týdny a před
každou dlouhou cestou. Kontrolujte
i tlak v pneumatice rezervního kola. Tlak
je nutno kontrolovat u vychladlé
pneumatiky.
Zvýšení tlaku v pneumatikách při
provozu vozidla je obvyklý jev. Správné
hodnoty tlaku plnění pneumatik jsou
uvedeny v části "Kola" v kapitole
"Technické údaje".
Nesprávný tlak vede k nadměrnému
opotřebování pneumatik obr. 247:
Anormální tlak: rovnoměrné sjetí
běhounu;
Bpodhuštění: nadměrné opotřebení
běhounu po stranách;
Cpřehuštění: nadměrné opotřebení
běhounu uprostřed.
Pneumatiky vyměňte, jakmile vzorek
běhounu klesne pod 1,6 mm. V
každém případě postupujte podle
platných předpisů v zemi provozování
vozidla.
198) 199) 200) 201)
UPOZORNĚNÍ
❒Dle možností se vyhýbejte prudkému
brzdění, rozjezdů se "svištícími"
pneumatikami, prudkých nárazů do
obrubníků, výmolů či jiných překážek.
Pneumatiky se dlouhou jízdou po
nerovných vozovkách mohou
poškodit.
❒Pravidelně kontrolujte, zda nejsou na
bocích pneumatik trhliny, zda nejsou
v běhounu vypukliny nebo zda není
vzorek pneumatiky nepravidelně sjetý.
Je-li třeba, vyhledejte autorizovaný
servis Fiat;
❒nejezděte s přetíženým vozidlem:
nebezpečí vážného poškození kol
a pneumatik;❒při defektu pneumatiky okamžitě
zastavte vozidlo a pneumatiku
opravte, aby nedošlo k poškození
pneumatiky, ráfku, zavěšení kola
a řízení;
❒Pneumatika stárne i při malém
používání. Příznakem stárnutí jsou
praskliny v běhounu a v bocích
pneumatiky. Jsou-li pneumatiky
používané bez výměny více než šest
let, je nutno je nechat odborně
prohlédnout. Nezapomínejte
kontrolovat pečlivě také pneumatiku
rezervního kola;
❒Při výměně používejte zásadně nové
pneumatiky od spolehlivého
dodavatele.
❒Při výměně pneumatiky je nutno
vyměnit i plnicí ventilek.
❒Pro rovnoměrné sjíždění předních a
zadních pneumatik je doporučujeme
každých 10 000 - 15 000 km
prohodit, ale vždy na téže straně
vozidla, aby se nezměnil směr
otáčení.
UPOZORNĚNÍ Při výměně pneumatiky
kontrolujte, zda byl z ráfku kromě
ventilu demontován i senzor pro
sledování tlaku v pneumatikách (TPMS).
247F1A0240
240
ÚDRŽBA A PÉČE

POZOR
198) Nezapomínejte, že i pneumatiky
nahuštěné na správný tlak
přispívají k lepší stabilitě vozidla
na vozovce.
199) Příliš nízký tlak vyvolává
přehřívání pneumatik. Hrozí
nebezpečí vážného poškození
pneumatiky.
200) Pneumatiky se nikdy nemění
"křížem, tzn. např. pravou stranu
za levou a naopak.
201) Nikdy nenechejte přelakovat
slitinové ráfky postupy, při nichž je
nutno používat teploty vyšší než
150 °C. Mohly by se poškodit
mechanické vlastnosti kol.
HADICOVÉ
ROZVODY
Při údržbě pryžových potrubí brzdové a
palivové soustavy dodržujte přesně
plán údržby uvedený v této kapitole.
Vlivem ozónu, vysokých teplot a
dlouhodobého setrvání soustav bez
kapalin může dojít ke ztvrdnutí a
případně i k popraskání hadic, ze
kterých začne unikat kapalina. Proto je
nutno hadice pozorně kontrolovat.
STÍRAČ ČELNÍHO
SKLA
STÍRACÍ LIŠTY
Pravidelně čistěte pryžové stírací lišty
stíračů. Doporučujeme používat
TUTELA PROFESSIONAL SC 35.
Zkroucené či jinak opotřebované
pryžové stěrky bez prodlení vyměňte. V
každém případě doporučujeme vyměnit
stěrky vždy po jednom roce provozu.
Poškození stíracích lišt lze předejít
několika jednoduchými opatřeními:
❒Jakmile klesne venkovní teplota pod
nulu, zkontrolujte, zda pryž stíracích
lišt nepřimrzla ke sklu. Pro uvolnění
případných přimrzlých stěrek
používejte rozmrazovací prostředek.
❒sníh napadaný na sklo odstraňte
manuálně a nikoli stěrači: šetříte
nejen stírací lišty, ale chráníte i
elektromotor před přetížením a
přehříváním;
❒stírače čelního a zadního okna nikdy
nezapínejte na suchém skle.
202)
241

Výměna stíracích lišt
stírače čelního okna
54)
Postupujte takto:
❒nadzvedněte rameno stírače čelního
skla, stlačte výstupek A obr. 248
upevňovací svorky a stáhněte stírací
lištu;
❒namontujte novou stírací lištu,
zasuňte výstupek do uložení v rameni
a ujistěte se řádném upevnění;
❒přiklopte rameno stírače na čelní
sklo.OSTŘIKOVAČE
Čelní okno (ostřikovač)
obr. 249
Pokud ostřikovač nestříká, zkontrolujte
především, zda je v ostřikovači kapalina
(viz pokyny v části "Kontrola hladin
provozních náplní" v této kapitole).
Pak zkontrolujte, zda nejsou zanesené
výstupní otvory trysek. Případně je
vyčistěte špendlíkem.
Ostřikovací proud z ostřikovače se
nasměruje seřízením sklonu trysky
malým rovným šroubovákem.
Ostřik by měl dopadat asi do 1/3 výšky
od horního okraje skla.OSTŘIKOVAČE
SVĚTLOMETŮ
Kontrolujte pravidelně neporušenost a
čistotu trysek ostřikovačů.
Ostřikovače světlometů začnou
ostřikovat automaticky, jakmile s
rozsvícenými potkávacími světly
zapnete ostřikovač.
POZOR
202) Jízda s opotřebovanými
stěrkami je velmi nebezpečná,
protože v případě nepříznivých
atmosférických podmínek je nižší
viditelnost.
UPOZORNĚNÍ
54) Nezapínejte stírače, jsou-li
odklopené od čelního skla.
248F1A0241249F1A0242
242
ÚDRŽBA A PÉČE

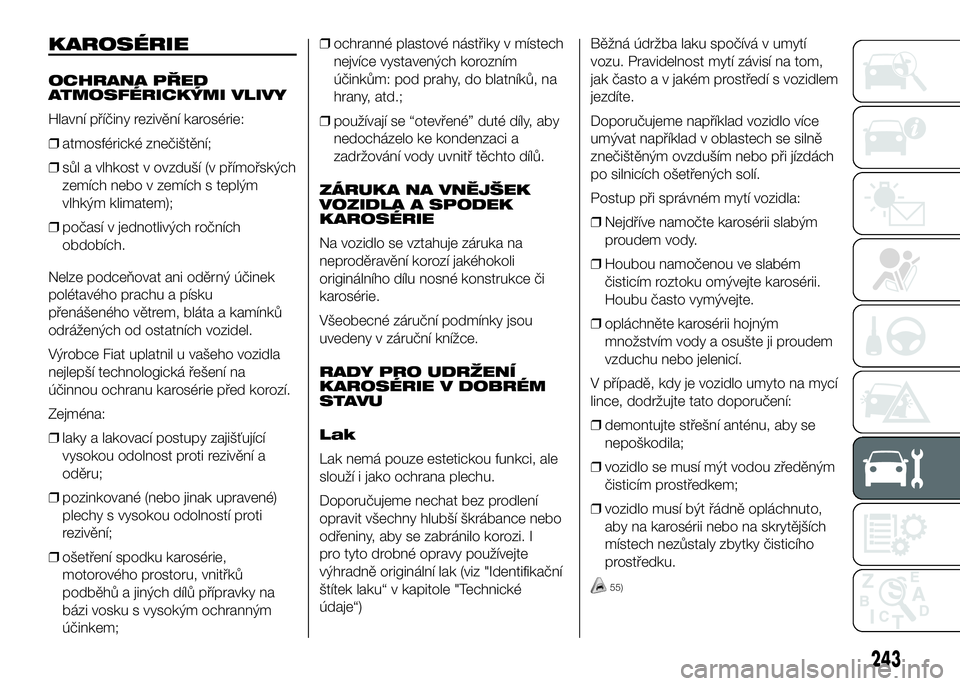

KAROSÉRIE
OCHRANA PŘED
ATMOSFÉRICKÝMI VLIVY
Hlavní příčiny rezivění karosérie:
❒atmosférické znečištění;
❒sůl a vlhkost v ovzduší (v přímořských
zemích nebo v zemích s teplým
vlhkým klimatem);
❒počasí v jednotlivých ročních
obdobích.
Nelze podceňovat ani oděrný účinek
polétavého prachu a písku
přenášeného větrem, bláta a kamínků
odrážených od ostatních vozidel.
Výrobce Fiat uplatnil u vašeho vozidla
nejlepší technologická řešení na
účinnou ochranu karosérie před korozí.
Zejména:
❒laky a lakovací postupy zajišťující
vysokou odolnost proti rezivění a
oděru;
❒pozinkované (nebo jinak upravené)
plechy s vysokou odolností proti
rezivění;
❒ošetření spodku karosérie,
motorového prostoru, vnitřků
podběhů a jiných dílů přípravky na
bázi vosku s vysokým ochranným
účinkem;❒ochranné plastové nástřiky v místech
nejvíce vystavených korozním
účinkům: pod prahy, do blatníků, na
hrany, atd.;
❒používají se “otevřené” duté díly, aby
nedocházelo ke kondenzaci a
zadržování vody uvnitř těchto dílů.
ZÁRUKA NA VNĚJŠEK
VOZIDLA A SPODEK
KAROSÉRIE
Na vozidlo se vztahuje záruka na
neproděravění korozí jakéhokoli
originálního dílu nosné konstrukce či
karosérie.
Všeobecné záruční podmínky jsou
uvedeny v záruční knížce.
RADY PRO UDRŽENÍ
KAROSÉRIE V DOBRÉM
STAVU
Lak
Lak nemá pouze estetickou funkci, ale
slouží i jako ochrana plechu.
Doporučujeme nechat bez prodlení
opravit všechny hlubší škrábance nebo
odřeniny, aby se zabránilo korozi. I
pro tyto drobné opravy používejte
výhradně originální lak (viz "Identifikační
štítek laku“ v kapitole "Technické
údaje“)Běžná údržba laku spočívá v umytí
vozu. Pravidelnost mytí závisí na tom,
jak často a v jakém prostředí s vozidlem
jezdíte.
Doporučujeme například vozidlo více
umývat například v oblastech se silně
znečištěným ovzduším nebo při jízdách
po silnicích ošetřených solí.
Postup při správném mytí vozidla:
❒Nejdříve namočte karosérii slabým
proudem vody.
❒Houbou namočenou ve slabém
čisticím roztoku omývejte karosérii.
Houbu často vymývejte.
❒opláchněte karosérii hojným
množstvím vody a osušte ji proudem
vzduchu nebo jelenicí.
V případě, kdy je vozidlo umyto na mycí
lince, dodržujte tato doporučení:
❒demontujte střešní anténu, aby se
nepoškodila;
❒vozidlo se musí mýt vodou zředěným
čisticím prostředkem;
❒vozidlo musí být řádně opláchnuto,
aby na karosérii nebo na skrytějších
místech nezůstaly zbytky čisticího
prostředku.
55)
243

Během sušení dbejte na to, abyste se
dostali i k méně viditelným částem
vozidla, jako jsou dveřní rámy, víka či
rámečky světlometů, kde by se mohla
voda snadno zadržet. Doporučujeme
neodstavit vozidlo hned do uzavřeného
prostoru, je dobré je nechat po určitou
dobu venku, aby se voda mohla
odpařit.
Neumývejte vozidlo rozpálené sluncem
nebo s horkým víkem motoru: lak by
mohl zmatnět.
Vnější plastové díly je nutno čistit
stejným postupem jako při běžném mytí
vozidla. Pokud možno neparkujte s
vozidlem pod stromy. Účinkem
pryskyřice, která padá z mnoha druhů
stromů, se stává lak matný a
náchylnější k napadení korozí.
UPOZORNĚNÍ Ptačí trus je nutné bez
prodlení pečlivě umýt, protože kyselina
v něm obsažená je obzvlášť agresivní.
5)
Skla
Na čištění skel používejte speciální
přípravky. Pro čistění používejte pouze
čisté utěrky, jimiž se sklo nepoškrábá
a nesníží se jeho průhlednost.UPOZORNĚNÍ Vnitřní stranu skla
zadního okna otírejte opatrně po směru
vodičů topného odporu, aby se
nepoškodily.
Motorový prostor
Na konci zimních období je nutné
pečlivě umýt motorový prostor.
Je nutno dávat pozor, aby vodní proud
nezasáhl elektronické řídicí jednotky,
ani pojistkové a reléové skříňky vlevo v
motorovém prostoru (po směru jízdy).
Motorový prostor nechávejte mýt ve
specializovaných servisech.
UPOZORNĚNÍ Při mytí vozidla musí být
motor vychladlý a klíček v poloze STOP.
Po umytí vozidla zkontrolujte, zda
nebyly odstraněny nebo poškozeny
kryty a uzávěry (například pryžové
násadky či jiné kryty).
Přední světlomety
UPOZORNĚNÍ Pro čistění plastových
krytů předních světlometů nepoužívejte
aromatické látky (např. benzín) nebo
ketony (např. aceton).
UPOZORNĚNÍ
55) Některé automatické myčky jsou
opatřeny kartáči starší generace
a/nebo špatně udržovanými
kartáči, které mohou poškodit lak
a podporovat tvorbu
mikroskopických rýh, které
způsobí matný/zastřený vzhled
zejména tmavých laků. Pokud
k tomu dojde, postačí povrch
lehce vyleštit patřičnými
přípravky.
UPOZORNĚNÍ
5) Čisticí prostředky znečišťují vodní
zdroje. Vozidlo umývejte pouze v
místech, která jsou vybavena
zařízeními na sběr a čistění
mycích roztoků.
244
ÚDRŽBA A PÉČE
