2016 FIAT DUCATO BASE CAMPER Návod k použití a údržbě (in Czech)

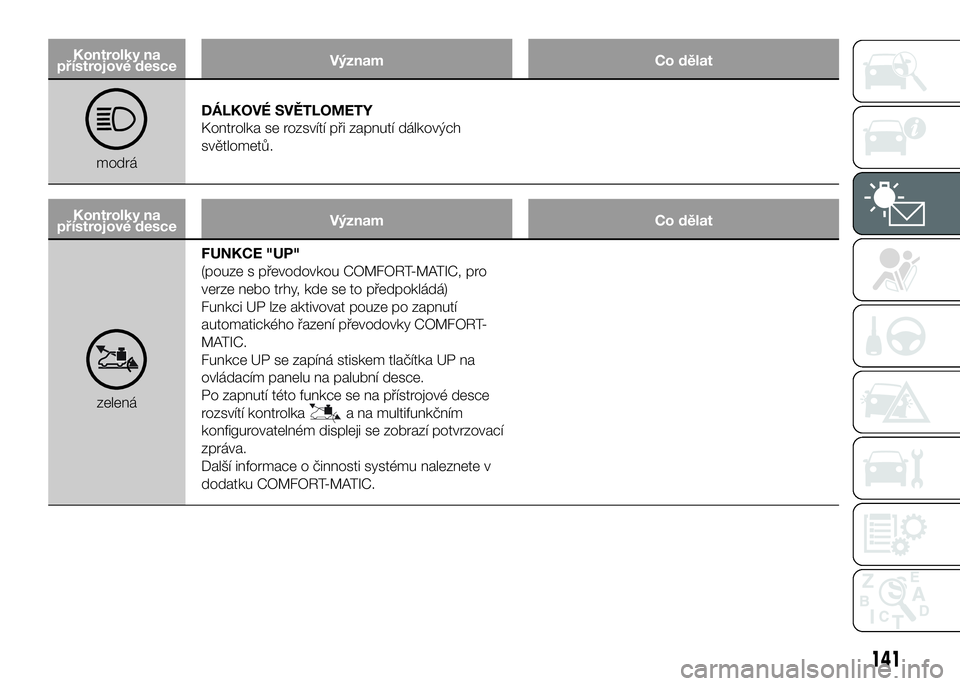

Kontrolky na
přístrojové desceVýznam Co dělat
modráDÁLKOVÉ SVĚTLOMETY
Kontrolka se rozsvítí při zapnutí dálkových
světlometů.
Kontrolky na
přístrojové desceVýznam Co dělat
zelenáFUNKCE "UP"
(pouze s převodovkou COMFORT-MATIC, pro
verze nebo trhy, kde se to předpokládá)
Funkci UP lze aktivovat pouze po zapnutí
automatického řazení převodovky COMFORT-
MATIC.
Funkce UP se zapíná stiskem tlačítka UP na
ovládacím panelu na palubní desce.
Po zapnutí této funkce se na přístrojové desce
rozsvítí kontrolkaa na multifunkčním
konfigurovatelném displeji se zobrazí potvrzovací
zpráva.
Další informace o činnosti systému naleznete v
dodatku COMFORT-MATIC.
141

Upozornění na displeji
Význam Co dělat
ZÁVADA VNĚJŠÍCH SVĚTEL
(Verze s konfigurovatelným multifunkčním
displejem)
Symbol se rozsvítí, když systém detekujte závadu
na některém z následujících světel:
❒směrová světla
❒zadní svítilna do mlhy
❒brzdová světla
❒obrysová světla
❒denní světla
❒osvětlení poznávací značky
❒světla zpětného pojezdu
❒automatické svícení dálkových světlometů
❒poziční světla přípojného vozidla
❒směrová světla přípojného vozidla.U těchto žárovek se může jednat o některou z
následujících závad: spálení žárovky / žárovek,
přepálení pojistky nebo přerušené elektrické
vedení.
ZÁVADA BRZDOVÝCH SVĚTEL
(Verze s konfigurovatelným multifunkčním
displejem)
Symbol se rozsvítí při zjištění závady brzdových
světel.Může se jednat o tuto závadu: spálení žárovky /
žárovek, přepálení příslušné pojistky nebo
přerušené elektrické vedení.
142
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Význam Co dělat
ZÁVADA AUTOMATICKÉHO SVÍCENÍ
DÁLKOVÝCH SVĚTLOMETŮ
(Verze s konfigurovatelným multifunkčním
displejem)
Symbol se rozsvítí při závadě systému
automatického svícení dálkových světlometů.
UPOZORNĚNÍ NA MOŽNOU TVORBU
NÁLEDÍ NA VOZOVCE
Při poklesu vnější teploty pod 3 °C údaj vnější
teploty bliká, čímž signalizuje možnost výskytu
námrazy na vozovce.
Na displeji se zobrazí příslušné upozornění (pouze
u verzí s multifunkčním displejem).
PŘEKROČENÍ LIMITU RYCHLOSTI
Symbol se rozsvítí spolu s příslušným
upozorněním, jakmile vozidlo překročí
přednastavenou mezní hodnotu rychlosti (viz
“Multifunkční displej” v kapitole “Seznámení s
vozidlem”).
PLÁNOVANÁ ÚDRŽBA
(u příslušné verze vozidla)
Symbol se rozsvítí spolu s příslušným
upozorněním na plánovanou údržbu, které
zůstane svítit až do dosažení daného termínu.
Kontrolka zhasne po provedení servisní prohlídky
u autorizovaného servisu Fiat nebo po ujetí 1000
km od termínu stanoveného pro údržbu.
143

Význam Co dělat
ZÁSAH BEZPEČNOSTNÍHO ODPOJOVAČE
PŘÍVODU PALIVA
(Verze s konfigurovatelným multifunkčním
displejem)
Symbol se na displeji rozsvítí při zásahu
bezpečnostního odpojovače přívodu paliva.Postup pro opětnou aktivaci bezpečnostního
odpojovače přívodu paliva je uveden v části
"Systém přerušení dodávky paliva a elektrické
napájení" v kapitole "Seznámení s vozidlem".
Pokud se nepodaří dodávku paliva obnovit,
obraťte se na autorizovaný servisů Fiat.
ZÁVADA PARKOVACÍCH SENZORŮ
(Verze s konfigurovatelným multifunkčním
displejem)
Symbol se rozsvítí spolu s příslušným
upozorněním pro signalizaci závadu parkovacích
senzorů.
ZÁVADA SYSTÉMU DRIVING ADVISOR
(Verze s konfigurovatelným multifunkčním
displejem)
Symbol se na displeji rozsvítí spolu se dvěma
směrovými kontrolkami
a, zvukovou
výstrahou a upozorněním.
ZÁVADA DETEKCE DOPRAVNÍHO ZNAČENÍ
Symbol se na displeji rozsvítí spolu s příslušným
upozorněním pro signalizaci závadu systému
detekce dopravního značení.
OMEZENÝ DOJEZD
Řidič je upozorněním na displeji upozorněn, že
dojezdová autonomie vozidla klesla pod 50 km.
144
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Význam Co dělat
ZAPNUTÍ/VYPNUTÍ SYSTÉMU START&STOP
(u příslušné verze vozidla)
Zapnutí systému Start&Stop
Při zapnutí systému Start&Stop se displeji objeví
příslušné upozornění . V takovém případě je
kontrolka nad tlačítkem
zhasnutá (viz “Systém
Start&Stop” v této kapitole "Seznámení s
vozidlem").
Vypnutí systému Start&Stop
Při vypnutí systému Start&Stop se displeji objeví
příslušné upozornění.
Je-li systém vypnutý, svítí kontrolka nad tlačítkem
.
ZÁVADA SYSTÉMU START&STOP
Při závadě systému Start&Stop se na displeji
rozsvítí symbol
spolu s příslušným
upozorněním.
145

Kontrolky na
přístrojové desceVýznam Co dělat
SIGNALIZACE NÍZKÉ HLADINY PŘÍSADY ADBLUE (MOČOVINY)
DO VZNĚTOVÝCH MOTORŮ
❒První upozornění na nízkou hladinu se objeví kolem 1 200 km
dojezdové autonomie a stanoví se podle aktuální spotřeby. Na palubní
desce se rozsvítí kontrolka nízké hladiny močoviny a objeví se výzva
pro její doplnění. Kontrolka nízké hladiny močoviny zůstane svítit,
dokud se nádrž močoviny nenaplní alespoň třemi litry močoviny.
❒Pokud k doplnění nedojde, objeví se další upozornění podle kilometrů
zbývajících do úplného vyprázdnění nádrže močoviny: 400 km, 320
km, 240 km.
❒Když do vyprázdnění nádrže močoviny zůstává 200 km, na přístrojové
desce se objeví hlášení doprovázené zvukovým signálem.
❒Když je dojezd 0 km, na displeji (pro verze nebo trhy, kde se to
předpokládá) se zobrazí příslušné hlášení. V tomto případě je rychlost
vozidla omezena na 50 km/h a po vypnutí už vozidlo nelze znovu
nastartovat.
❒Spuštění motoru je znovu možné, jakmile dojde k doplnění močoviny
(minimální množství na dolití je 3 l).
103)
Co nejdříve doplňte do
nádrže močoviny alespoň
tři litry močoviny. Po
doplnění močoviny do
nádrže, která byla na nule,
před nastartováním
vozidla je nutno počkat
dvě minuty.
VODA V NAFTOVÉM FILTRU (dieselové verze)
Rozsvícením za jízdy symbol signalizuje (spolu s upozorněním na displeji)
vodu v naftovém filtru.
25)
146
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

UPOZORNĚNÍ
25) Voda v palivovém okruhu může vážně poškodit vstřikovací soustavu a způsobit nepravidelný chod motoru. Pokud se
rozsvítí kontrolka
(u některých verzí spolu s upozorněním na displeji), vyhledejte co nejdříve autorizovaný servis
Fiat, kde filtr odvodní. Pokud se tato signalizace projeví bezprostředně po načerpání paliva, je možné, že se voda
dostala do nádrže při čerpání paliva. V takovém případě zastavte bez prodlení motor a kontaktujte autorizovaný servis
Fiat.
POZOR
103) Když je nádrž na močovinu prázdná a vozidlo se zastaví, už ho nelze znovu nastartovat, dokud se do nádrže
močoviny nedolijí alespoň 3 litry močoviny.
147
