2016 FIAT DUCATO BASE CAMPER Návod k použití a údržbě (in Czech)

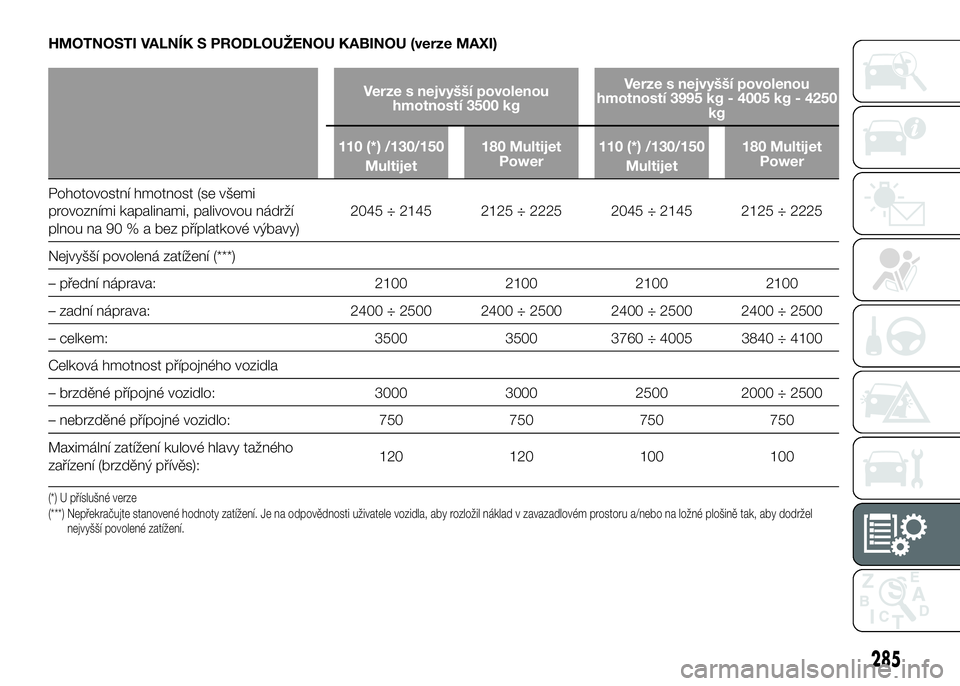

HMOTNOSTI VALNÍK S PRODLOUŽENOU KABINOU (verze MAXI)
Verze s nejvyšší povolenou
hmotností 3500 kgVerze s nejvyšší povolenou
hmotností 3995 kg - 4005 kg - 4250
kg
110 (*) /130/150
Multijet180 Multijet
Power110 (*) /130/150
Multijet180 Multijet
Power
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou nádrží
plnou na 90 % a bez příplatkové výbavy)2045 ÷ 2145 2125 ÷ 2225 2045 ÷ 2145 2125 ÷ 2225
Nejvyšší povolená zatížení (***)
– přední náprava: 2100 2100 2100 2100
– zadní náprava: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– celkem: 3500 3500 3760 ÷ 4005 3840 ÷ 4100
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 3000 3000 2500 2000 ÷ 2500
– nebrzděné přípojné vozidlo: 750 750 750 750
Maximální zatížení kulové hlavy tažného
zařízení (brzděný přívěs):120 120 100 100
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
285

HMOTNOSTI COMBINATI
Verze s nejvyšší povolenou hmotností 3000
kg115 Multijet (*)110 (*) /130/150
Multijet Euro 5 / Euro
6180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1935 1950 2030
Nejvyšší povolená zatížení (***)
– přední náprava: 1630 1630 1630
– zadní náprava: 1650 1650 1650
– celkem: 3000 3000 3000
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2000(*) ÷ 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
286
TECHNICKÉ ÚDAJE

HMOTNOSTI COMBINATI
Verze s nejvyšší povolenou
hmotností 3300 kg115 Multijet (*)110 (*) /130/150 Multijet
Euro 5 / Euro 6180 Multijet Power
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou
nádrží plnou na 90%abez
příplatkové výbavy)1935 ÷ 2045 1950 ÷ 2060 2030 ÷ 2140
Nejvyšší povolená zatížení (***)
– přední náprava: 1750 1750 1750
– zadní náprava: 1900 1900 1900
– celkem: 3300 3300 3300
Celková hmotnost přípojného
vozidla
– brzděné přípojné vozidlo: 2000 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy
tažného zařízení (brzděný přívěs):100 100 100
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
287

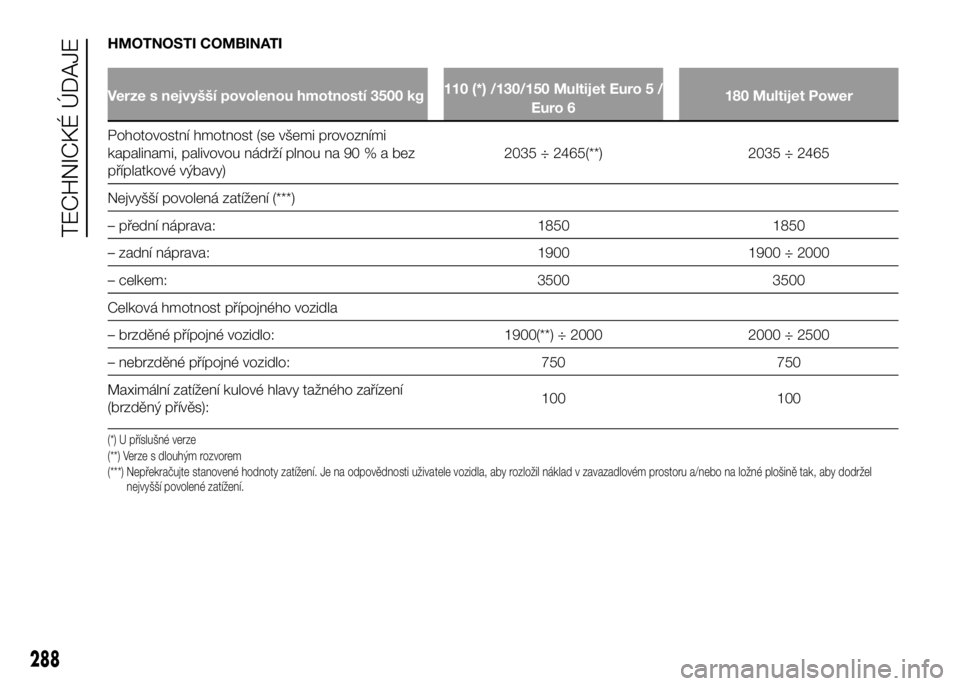

HMOTNOSTI COMBINATI
Verze s nejvyšší povolenou hmotností 3500 kg110 (*) /130/150 Multijet Euro 5 /
Euro 6180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90%abez
příplatkové výbavy)2035 ÷ 2465(**) 2035 ÷ 2465
Nejvyšší povolená zatížení (***)
– přední náprava: 1850 1850
– zadní náprava: 1900 1900 ÷ 2000
– celkem: 3500 3500
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 1900(**) ÷ 2000 2000 ÷ 2500
– nebrzděné přípojné vozidlo: 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100
(*) U příslušné verze
(**) Verze s dlouhým rozvorem
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
288
TECHNICKÉ ÚDAJE

HMOTNOSTI COMBINATO (verze MAXI)
Verze s nejvyšší povolenou hmotností 3500 kg110 (*) /130/150 Multijet Euro 5 /
Euro 6180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90%abez
příplatkové výbavy)2100 2180
Nejvyšší povolená zatížení (***)
– přední náprava: 2100 2100
– zadní náprava: 2400 2400
– celkem: 3500 3500
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 3000 3000
– nebrzděné přípojné vozidlo: 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):120 120
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
289

HMOTNOSTI - PANORAMA
Verze s nejvyšší povolenou hmotností 3150
kg115 Multijet (*)110 (*) /130/150
Multijet Euro 5 / Euro
6180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)2200 2215 2295
Nejvyšší povolená zatížení (***)
– přední náprava: 1750 1750 1750
– zadní náprava: 1650 1650 1650
– celkem: 3150 3150 3150
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2000 ÷ 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
290
TECHNICKÉ ÚDAJE

HMOTNOSTI - PANORAMA
Verze s nejvyšší povolenou
hmotností 3300 kg115 Multijet (*)110 (*) /130/150
Multijet150 Multijet Euro
6180 Multijet
Power
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou
nádrží plnou na 90%abez
příplatkové výbavy)2200 ÷ 2285 2300 ÷ 2400 2300 - 2375 - 2400 2380 ÷ 2480
Nejvyšší povolená zatížení (***)
– přední náprava: 1750 ÷ 1850 1750 ÷ 1850 1850 -1800 - 1850 1750 ÷ 1850
– zadní náprava: 1900 1900 1900 1900
– celkem: 3300 3300 3300 3300
Celková hmotnost přípojného
vozidla
– brzděné přípojné vozidlo: 2000 2500 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750 750
Maximální zatížení kulové hlavy
tažného zařízení (brzděný přívěs):100 100 100 100
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
291

HMOTNOSTI MINIBUS
Verze s nejvyšší povolenou hmotností 3995 kg - 4005
kg - 4250 kg110 (*) /130/150 Multijet
Pohotovostní hmotnost (se všemi provozními kapalinami,
palivovou nádrží plnou na 90 % a bez příplatkové výbavy)2520 ÷ 2710
Nejvyšší povolená zatížení (***)
– přední náprava: 2100
– zadní náprava: 2400 ÷ 2500
– celkem:4005 ÷ 4250
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
292
TECHNICKÉ ÚDAJE
