165
MATKUSTAJAN PUOLEINEN TURVATYYNY JA LASTENISTUIMET: HUOMIO

HUOMIO
114) Älä kiinnitä tarroja tai muita kohteita ohjauspyörään, turvatyynyn kohdalle kojelautaan matkustajan puolelle tai
istuimiin. Älä aseta mitään esineitä kojelautaan matkustajan puolelle (esim. matkapuhelimia), koska ne voivat
vaikuttaa negatiivisesti matkustajan puoleisen turvatyynyn avautumiseen ja aiheuttaa täten vakavia vammoja
ajoneuvon matkustajille.
115) Kun matkustajan puoleinen etuturvatyyny on aktivoitu, ÄLÄ aseta etuistuimelle lastenistuimia, jotka asennetaan
ajosuuntaa vastakkaiseen suuntaan. Törmäyksen yhteydessä turvatyynyn aktivoituminen voi aiheuttaa lapselle
kuolemanvaarallisia vammoja törmäyksen voimakkuudesta riippumatta. Siten kytke aina pois käytöstä matkustajan
puoleinen turvatyyny, kun matkustajan puoleiselle etuistuimelle asennetaan lastenistuin ajosuuntaa vastakkaiseen
suuntaan. Lisäksi matkustajan puoleinen etuistuin on säädettävä mahdollisimman taakse, jotta lastenistuin ei koskisi
kojelautaan. Kytke matkustajan puolen turvatyyny takaisin käyttöön välittömästi lastenistuimen poistamisen jälkeen
166
TURVALLISUUS

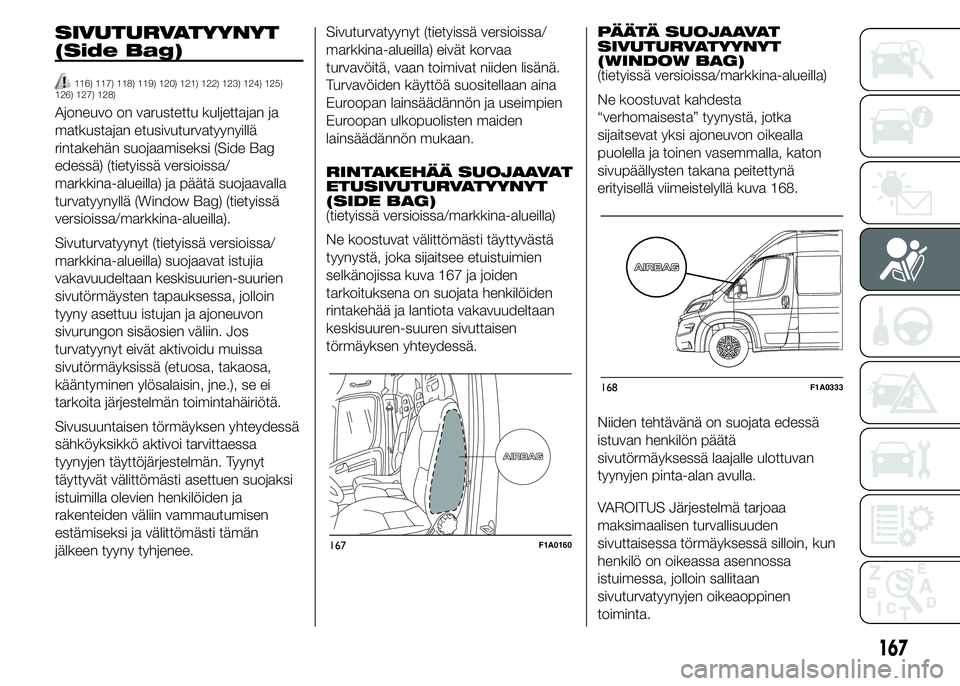

SIVUTURVATYYNYT
(Side Bag)
116) 117) 118) 119) 120) 121) 122) 123) 124) 125)
126) 127) 128)
Ajoneuvo on varustettu kuljettajan ja
matkustajan etusivuturvatyynyillä
rintakehän suojaamiseksi (Side Bag
edessä) (tietyissä versioissa/
markkina-alueilla) ja päätä suojaavalla
turvatyynyllä (Window Bag) (tietyissä
versioissa/markkina-alueilla).
Sivuturvatyynyt (tietyissä versioissa/
markkina-alueilla) suojaavat istujia
vakavuudeltaan keskisuurien-suurien
sivutörmäysten tapauksessa, jolloin
tyyny asettuu istujan ja ajoneuvon
sivurungon sisäosien väliin. Jos
turvatyynyt eivät aktivoidu muissa
sivutörmäyksissä (etuosa, takaosa,
kääntyminen ylösalaisin, jne.), se ei
tarkoita järjestelmän toimintahäiriötä.
Sivusuuntaisen törmäyksen yhteydessä
sähköyksikkö aktivoi tarvittaessa
tyynyjen täyttöjärjestelmän. Tyynyt
täyttyvät välittömästi asettuen suojaksi
istuimilla olevien henkilöiden ja
rakenteiden väliin vammautumisen
estämiseksi ja välittömästi tämän
jälkeen tyyny tyhjenee.Sivuturvatyynyt (tietyissä versioissa/
markkina-alueilla) eivät korvaa
turvavöitä, vaan toimivat niiden lisänä.
Turvavöiden käyttöä suositellaan aina
Euroopan lainsäädännön ja useimpien
Euroopan ulkopuolisten maiden
lainsäädännön mukaan.
RINTAKEHÄÄ SUOJAAVAT
ETUSIVUTURVATYYNYT
(SIDE BAG)
(tietyissä versioissa/markkina-alueilla)
Ne koostuvat välittömästi täyttyvästä
tyynystä, joka sijaitsee etuistuimien
selkänojissa kuva 167 ja joiden
tarkoituksena on suojata henkilöiden
rintakehää ja lantiota vakavuudeltaan
keskisuuren-suuren sivuttaisen
törmäyksen yhteydessä.PÄÄTÄ SUOJAAVAT
SIVUTURVATYYNYT
(WINDOW BAG)
(tietyissä versioissa/markkina-alueilla)
Ne koostuvat kahdesta
“verhomaisesta” tyynystä, jotka
sijaitsevat yksi ajoneuvon oikealla
puolella ja toinen vasemmalla, katon
sivupäällysten takana peitettynä
erityisellä viimeistelyllä kuva 168.
Niiden tehtävänä on suojata edessä
istuvan henkilön päätä
sivutörmäyksessä laajalle ulottuvan
tyynyjen pinta-alan avulla.
VAROITUS Järjestelmä tarjoaa
maksimaalisen turvallisuuden
sivuttaisessa törmäyksessä silloin, kun
henkilö on oikeassa asennossa
istuimessa, jolloin sallitaan
sivuturvatyynyjen oikeaoppinen
toiminta.
167F1A0160
168F1A0333
167

VAROITUS Etuturvatyynyt ja/tai
sivuturvatyynyt voivat aktivoitua, jos
ajoneuvoon kohdistuu voimakkaita
iskuja autonkorin alapuolella olevaan
osaan, esimerkiksi kun ajoneuvo
iskeytyy voimakkaasti portaisiin,
jalkakäytäviin tai pysyviin kohoumiin,
ajoneuvon pudotessa suuriin kuoppiin
tai vajoamiin.
VAROITUS Kun turvatyynyt aktivoituvat,
niistää pääsee pieni määrä hiukkasia.
Kyseiset hiukkaset eivät ole myrkyllisiä
eivätkä ne aiheuta tulipaloa; lisäksi
avautuneen tyynyn pinta ja ajoneuvon
sisätila voi peittyä lisäksi pölymäisestä
aineesta, joka voi ärsyttää ihoa ja silmiä.
Mikäli altistut pölylle, peseydy käyttäen
mietoa saippuaa ja vettä.
VAROITUS Mikäli onnettomuudessa on
aktivoitunut jokin turvajärjestelmä, ota
yhteyttä Fiat-palveluverkostoon niiden
vaihtamiseksi ja järjestelmien ehjyyden
tarkistamiseksi.
Kaikki turvatyynyjen tarkistus-, korjaus-
ja vaihtotoimenpiteet tulee suorituttaa
Fiat-palveluverkostossa.Ajoneuvon romutuksen yhteydessä ota
yhteyttä Fiat-palveluverkostoon
järjestelmän deaktivointia varten, lisäksi
jos ajoneuvon omistaja vaihtuu, uuden
omistajan on tunnettava käyttöohjeet
ja yllä mainitut varoitukset ja hänelle on
toimitettava ajoneuvon käyttö- ja
huolto-ohjeet.
VAROITUS Esikiristimet, etuturvatyynyt
ja etusivuturvatyynyt aktivoituvat erilailla
törmäyksen tyypistä riippuen. Jos yksi
tai useampi niistä ei aktivoidu, se ei
ole merkki järjestelmän
toimintahäiriöstä.
HUOMIO
116) Älä nojaa päätä, käsivarsia tai
kyynärpäitä oviin, ikkunoihin ja
päätä suojaavan sivuturvatyynyn
(Window Bag) alueelle, jotta
tyynyn täyttymisvaiheessa ei
aiheudu vammoja.
117) Älä koskaan aseta päätä,
käsivarsia tai kyynärpäitä ulos
ikkunasta.118) Jos merkkivalo
ei syty, kun
virta-avain viedään asentoon
MAR, tai se jää palamaan ajon
aikana (yhdessä monitoimiselle
näytölle ilmestyvän viestin kanssa,
tietyissä versioissa/markkina-
alueilla), pitojärjestelmässä on
mahdollisesti jokin häiriö;
kyseisessä tapauksessa
turvatyynyt tai esikiristimet eivät
ehkä aktivoidu onnettomuuden
sattuessa, tai harvemmin, ne
voivat aktivoitua virheellisesti.
Ennen jatkamista ota yhteyttä
Fiat-palveluverkostoon
järjestelmän välitöntä tarkistusta
varten.
119) Älä peitä etu- tai takaistuimien
selkänojia päällyksillä tai peitteillä,
joita ei ole esivalmisteltu
sivuturvatyynyjen (Side bag)
kanssa käyttöä varten.
120) Älä matkusta pitäen esineitä
sylissä tai rintakehän edessä,
älä myöskään pidä suussa
piippua, kyniä jne. Turvatyyny voi
törmäyksen yhteydessä aiheuttaa
vakavia vammoja.
121) Aja aina pitäen kädet
ohjauspyörän renkaassa niin, että
mahdollisen törmäyksen
yhteydessä turvatyyny voi täyttyä
esteettä. Älä aja keho eteenpäin
kallistettuna, vaan pidä selkänoja
suorassa ja selkä siihen nojattuna.
168
TURVALLISUUS

122) Kun virta-avain on asetettu
asentoon MAR, turvatyynyt voivat
aktivoitua vaikka ajoneuvon
moottori olisi sammunut tai
ajoneuvo olisi pysähdyksissä, jos
siihen törmää toinen ajoneuvo.
Siis myöskään ajoneuvo
pysäytettynä ajosuuntaa
vastakkaiseen suuntaan
asennettavia lastenistuimia EI saa
asentaa etuistuimelle, kun
matkustajan puoleinen
etuturvatyyny on aktiivinen.
Turvatyynyn aktivoituminen
mahdollisen törmäyksen
yhteydessä voi aiheuttaa lapselle
kuolemanvaarallisia vammoja.
Siten kytke aina pois käytöstä
matkustajan puoleinen turvatyyny,
kun matkustajan puoleiselle
etuistuimelle asennetaan
lastenistuin ajosuuntaa
vastakkaiseen suuntaan. Lisäksi
matkustajan puoleinen etuistuin
on säädettävä mahdollisimman
taakse, jotta lastenistuin ei koskisi
kojelautaan. Kytke matkustajan
puolen turvatyyny takaisin
käyttöön välittömästi
lastenistuimen poistamisen
jälkeen Lopuksi muistutetaan, että
kun virta-avain on asennossa
STOP, mikään turvalaite
(turvatyynyt tai esikiristimet) ei
aktivoidu törmäyksen sattuessa;puutteellista aktivoitumista ei
tällöin voida pitää järjestelmän
toimintahäiriönä.
123) Jos ajoneuvoon on kohdistunut
varkauksia tai varkausyrityksiä,
ilkitöitä, tulvia tai vesivuotoja,
tarkistuta turvatyynyjärjestelmä
Fiat-palveluverkostossa.
124) Vieden virta-avain asentoon
MAR, kojelaudalla sijaitseva
painikkeen
merkkivalo syttyy
muutamaksi sekunniksi
(syttymisen kesto saattaa
vaihdella markkina-alueen
mukaan), jotta voidaan tarkistaa
painikkeessa olevan merkkivalon
oikea toiminta.
125) Älä pese istuimia
paineenalaisella vedellä tai
höyryllä (käsin tai istuinten
automaattisissa
pesujärjestelmissä).
126) Etuturvatyynyt aktivoituvat
suuremmissa törmäyksissä kuin
esikiristimet. Kun
aktivoitumisrajojen keskelle
sijoittuva törmäys tapahtuu, on
normaalia, että pelkästään
esikiristimet aktivoituvat.
127) Älä kiinnitä kovia esineitä
vaatekoukkuihin tai tukikahvoihin.128) Turvatyyny ei korvaa turvavöitä,
vaan parantaa niiden tehokkuutta.
Koska etuturvatyynyt eivät
aktivoidu alhaisella nopeudella
tapahtuvissa etusuuntaisissa
törmäyksissä, sivuttaisissa
törmäyksissä, peräänajoissa tai
ajoneuvon kääntyessä ylösalaisin,
näissä tapauksissa matkustajia
suojaavat turvavyöt, jotka on
kytkettävä aina.
169

170
Tämä sivu on jätetty tarkoituksellisesti tyhjäksi.

KÄYNNISTÄMINEN JA AJAMINEN
Siirrytään ajoneuvon "ytimeen":
katsotaan miten hyödyntää parhaiten
kaikki sen mahdollisuudet.
Miten ajaa turvallisesti kaikissa
tilanteissa tehden siitä miellyttävän
matkakumppanin, joka on tarkkana
mukavuudestasi kyydissä sekä
taloudellisuudesta.MOOTTORIN KÄYNNISTÄMINEN ....170
PYSÄKÖIMINEN .............................171
VAIHTEISTON KÄYTTÖ ...................173
NEUVOJA KUORMAUKSEEN .........174
POLTTOAINEEN SÄÄSTÄMINEN ....175
PERÄVAUNUN HINAUS ..................177
TALVIRENKAAT ...............................185
LUMIKETJUT ..................................185
AJONEUVON PITKÄ
SEISONTA-AIKA .............................186
171

MOOTTORIN
KÄYNNISTÄMINEN
Ajoneuvo on varustettu elektronisella
moottorin lukitusjärjestelmällä: jos
moottori ei käynnisty, katso kappaletta
"Fiat CODE -järjestelmä" luvussa
"Ajoneuvon tunteminen".
27) 28)
129)
MENETTELYTAPA
Toimi seuraavasti:
❒kytke seisontajarru;
❒aseta vaihdevipu vapaalle;
❒vie virta-avain asentoon MAR:
mittaritauluun syttyvät merkkivalot
ja;
❒odota, että merkkivalot
ja
sammuvat; sammumisaika on
sitä lyhyempi, mitä lämpimämpi
moottori on;
❒paina kytkinpoljin pohjaan painamatta
kuitenkaan kaasupoljinta;
❒vie virta-avain asentoon AVV heti sen
jälkeen, kun merkkivalo
sammuu. Jos odotat liian
pitkään, sytytystulppien
lämmitysvaihe on suoritettu turhaan.
Vapauta avain, heti kun moottori
käynnistyy.Jos moottori ei käynnisty ensimmäisellä
yrityskerralla, vie virta-avain asentoon
STOP ennen käynnistyksen uudelleen
suorittamista.
Jos avain asennossa MAR mittaritaulun
merkkivalo
jää palamaan,
suositellaan palauttamaan virta-avain
asentoon STOP ja sitten uudelleen
asentoon MAR; jos merkkivalo palaa
edelleen, kokeile muita ajoneuvon
mukana toimitettuja avaimia.
VAROITUS Jos merkkivalo
jää
palamaan mittaritauluun, ota
välittömästi yhteyttä Fiat-
palveluverkostoon.
VAROITUS Moottori sammutettuna älä
jätä virta-avainta asentoon MAR
29)
JUURI KÄYNNISTETYN
MOOTTORIN LÄMMITYS
Toimi seuraavasti:
❒lähde ajamaan hitaasti, anna
moottorin pyöriä keskisuurella
kierrosluvulla, vältä kaasupolkimen
äkkinäisiä painalluksia;
❒vältä maksimaalisen suorituskyvyn
käyttöä ensimmäisten kilometrien
aikana; odota, kunnes moottorin
jäähdytysnesteen lämpötilamittari
alkaa liikkua;
30) 31)
MOOTTORIN
SAMMUTTAMINEN
Kun moottori käy tyhjäkäynnillä, vie
virta-avain asentoon STOP.
32) 33)
VAROITUS
27) Ensimmäisen käyttöjakson
aikana ajoneuvoa ei ole
suositeltavaa käyttää
maksimitehoilla (esim. liian
voimakkaat kiihdytykset, liian
pitkään ajaminen
maksimikierrosluvulla, liian
voimakkaat jarrutukset, jne.).
28) Kun moottorin on sammutettu,
älä jätä virta-avainta MAR-
asentoon, jotta akun virta ei
kuluisi turhaan.
172
KÄYNNISTÄMINEN JA AJAMINEN
