2016 FIAT DUCATO BASE CAMPER Käyttö- ja huolto-ohjekirja (in in Finnish)

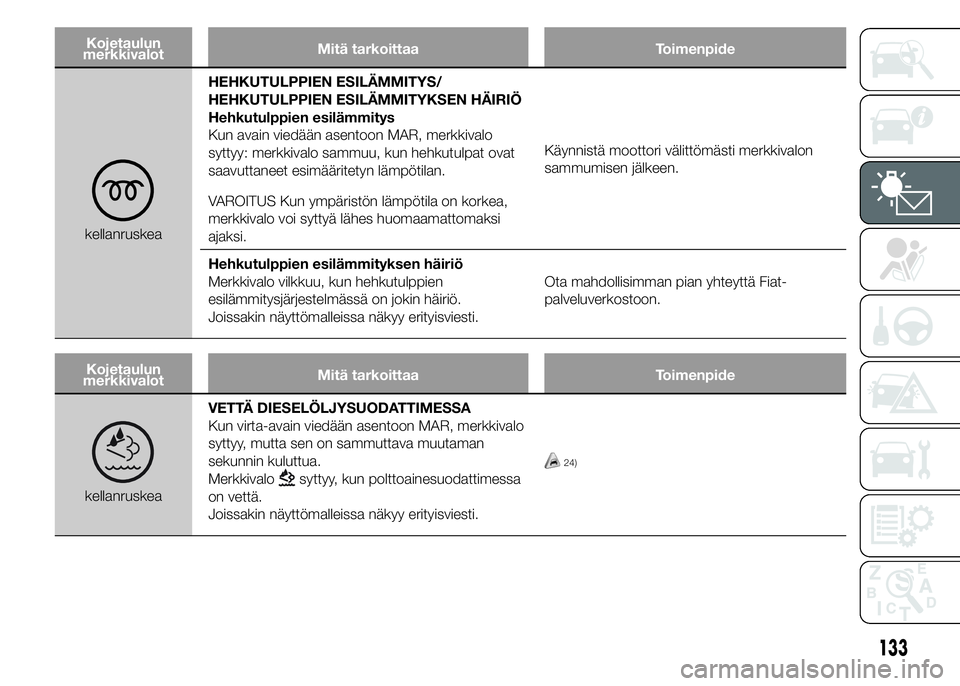

Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide
kellanruskeaHEHKUTULPPIEN ESILÄMMITYS/
HEHKUTULPPIEN ESILÄMMITYKSEN HÄIRIÖ
Hehkutulppien esilämmitys
Kun avain viedään asentoon MAR, merkkivalo
syttyy: merkkivalo sammuu, kun hehkutulpat ovat
saavuttaneet esimääritetyn lämpötilan.
VAROITUS Kun ympäristön lämpötila on korkea,
merkkivalo voi syttyä lähes huomaamattomaksi
ajaksi.Käynnistä moottori välittömästi merkkivalon
sammumisen jälkeen.
Hehkutulppien esilämmityksen häiriö
Merkkivalo vilkkuu, kun hehkutulppien
esilämmitysjärjestelmässä on jokin häiriö.
Joissakin näyttömalleissa näkyy erityisviesti.Ota mahdollisimman pian yhteyttä Fiat-
palveluverkostoon.
Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide
kellanruskeaVETTÄ DIESELÖLJYSUODATTIMESSA
Kun virta-avain viedään asentoon MAR, merkkivalo
syttyy, mutta sen on sammuttava muutaman
sekunnin kuluttua.
Merkkivalo
syttyy, kun polttoainesuodattimessa
on vettä.
Joissakin näyttömalleissa näkyy erityisviesti.
24)
133

Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide
kellanruskeaHÄIRIÖ AJONEUVON
SUOJAUSJÄRJESTELMÄSSÄ - FIAT CODE
Kun avain viedään asentoon MAR, merkkivalo saa
vilkkua ainoastaan yhden kerran ja sitten sen on
sammuttava.
Kun avain on asennossa MAR kiinteänä palava
merkkivalo osoittaa seuraavia vaihtoehtoja:
❒mahdollinen häiriö (katso ”Fiat Code -järjestelmä”
luvussa “Ajoneuvon tunteminen”);
❒mahdollinen murtoyritys hälytyksen läsnä ollessa;
kyseisessä tapauksessa merkkivalo sammuu
noin 10 sekunnin kuluttua.
Jos moottori käynnissä merkkivalo
vilkkuu,
tarkoittaa tämä sitä, että ajoneuvoa ei ole suojattu
moottorin lukitusjärjestelmällä.Ota yhteyttä Fiat-palveluverkostoon kaikkien
avaimien tallentamiseksi järjestelmään.
kellanruskeaTAKASUMUVALOT
Merkkivalo syttyy, kun takasumuvalot kytketään
päälle.
134
MITTARITAULUN TUNTEMINEN

Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide
kellanruskeaYLEINEN HÄIRIÖ
(Versiot monitoiminäytöllä)
Merkkivalo syttyy seuraavien tapahtumien
yhteydessä:
❒Polttoaineen lukitusjärjestelmän inertiaalikytkimen
aktivoituminen
❒Vika valoissa (takasumu-, suuntavilkku, jarru-,
peruutus-, rekisterikilven, seisonta-, huomio-,
automaattikaukovalot, perävaunun suuntavilkku,
perävaunun seisonta-)Vikaan liittyvä valojen toimintahäiriö saattaa olla:
yhden tai useamman lampun palaminen,
vastaavan suojasulakkeen palaminen tai
sähköliitännän katkos.
❒Turvatyynyn merkkivalon häiriö (vilkkuva yleisen
häiriön merkkivalo)Tällöin merkkivalo ei välttämättä ilmoita
mahdollisia pitojärjestelmien häiriöitä. Ennen
jatkamista ota yhteyttä Fiat-palveluverkostoon
järjestelmän välitöntä tarkistusta varten.
❒Sadeanturin häiriö
❒Polttoainesuodattimen häiriö
❒Perävaunun liitännän häiriö
❒Audiojärjestelmän häiriö
❒Moottoriöljyn paineanturin häiriö
❒Pysäköintianturien häiriöOta mahdollisimman pian yhteyttä Fiat-
palveluverkostoon häiriön poistamiseksi.
135

Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide
kellanruskeaDPF:N (HIUKKASSUODATIN) PUHDISTUS
KÄYNNISSÄ
(tietyissä versioissa/markkina-alueilla)
Kun virta-avain viedään asentoon MAR, merkkivalo
syttyy, mutta sen on sammuttava muutaman
sekunnin kuluttua.
Merkkivalo syttyy kiinteänä osoittaen kuljettajalle,
että DPF-järjestelmän on poistettava saastuttavia
aineita, jotka ovat jääneet kiinni (hiukkassuodatin)
regenerointiprosessin avulla.
Yhdessä merkkivalon syttymisen kanssa näyttö
osoittaa erityisviestin (tietyissä versioissa/markkina-
alueilla).Merkkivalo ei syty joka kerta, kun DPF
regeneroidaan vaan ainoastaan silloin, kun
ajo-olosuhteet vaativat ilmoittamaan kuljettajalle.
Merkkivalon sammuttamiseksi on ajoneuvo
pidettävä liikkeessä regeneroinnin loppuun
suorittamiseen saakka. Prosessi kestää
keskimäärin 15 minuuttia.
Optimaaliset olosuhteet prosessin loppuun
saattamiselle saavutetaan säilyttämällä ajoneuvo
liikkeessä nopeudella 60 km/h moottorin
kierrosnopeudella, joka ylittää 2000 kierrosta/
min. Tämän merkkivalon syttyminen ei osoita
ajoneuvossa olevaa vikaa ja siten sitä ei tarvitse
viedä korjaamoon.
25)
98)
Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide
kellanruskeaESC-ASR/TRACTION PLUS -JÄRJESTELMÄN
HÄIRIÖ
Joissain versioissa näytölle ilmestyy erityisviesti.
Merkkivalon vilkkuminen ajon aikana osoittaa
ESC-järjestelmän aktivoitumisen.Jos merkkivalo ei sammu tai se jää palamaan
ajon aikana, ota yhteyttä Fiat-palveluverkostoon.
Hill Holder -järjestelmän häiriö
Jos merkkivalo syttyy, Hill Holder -järjestelmässä on
toimintahäiriö.
Joissain versioissa näytölle ilmestyy erityisviesti.Ota tällöin mahdollisimman pian yhteyttä Fiat-
palveluverkostoon.
136
MITTARITAULUN TUNTEMINEN

Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide
kellanruskeaJARRUKENKIEN KULUNEISUUS
Merkkivalo syttyy, jos etu- tai takajarrupalat
osoittautuvat kuluneiksi.
Joissain versioissa näytölle ilmestyy erityisviesti.Huolehdi niiden vaihtamisesta mahdollisimman
pian.
Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide
kellanruskeaDRIVING ADVISOR
Kahden merkkivalon syttyminen osoittaa, että
järjestelmä on käynnistänyt toimintaolosuhteiden
tunnistamisen.
Kun järjestelmä tunnistaa sopivat
toimintaolosuhteet, se aktivoituu eli se kykenee
avustamaan kuljettajaa merkkiäänillä ja näkyvillä
ilmoituksilla. Tästä seuraa merkkivalojen
sammuminen.
VAROITUS Mikäli toimintaolosuhteet eivät ole enää
voimassa, järjestelmä on päälle kytketty, mutta ei
aktiivinen, ja siten kaksi merkkivaloa syttyvät
tauluun.
Kun järjestelmä on aktiivinen, jos ajoneuvo lähenee
yhtä rajoittavista reunaviivoista tai toista rajoittavista
kaistoista, kuljettajaa varoitetaan merkkiäänellä
yhdessä tauluun syttyvällä suuntamerkkivalolla
(oikea tai vasen).
Järjestelmän häiriö osoitetaan näytön 2
suuntamerkkivalolla
jayhdessä merkkiäänen
ja erityisviestin kanssa.
137

Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide
kellanruskeaT.P.M.S.-JÄRJESTELMÄ
T.P.M.S.-järjestelmän häiriö
Merkkivalo syttyy, kun T.P.M.S.-järjestelmässä
havaitaan häiriö.Ota tällöin mahdollisimman pian yhteyttä Fiat-
palveluverkostoon.
Riittämättömät rengaspaineet
Merkkivalo syttyy osoittamaan, että rengaspaine on
alle suositusarvon ja/tai että on rengas vuotaa
hitaasti. Näissä olosuhteissa ei mahdollisesti taata
renkaan parasta mahdollista kestoa eikä
optimaalista polttoaineen kulutusta.
VAROITUS
23) Jos merkkivaloei syty, kun virta-avain viedään asentoon MAR, tai jos ajon aikana se syttyy kiinteänä tai
vilkkuvana (joissakin malleissa yhdessä näytölle ilmestyvän viestin kanssa), ota mahdollisimman pian yhteyttä
Fiat-palveluverkostoon.
24) Syöttöjärjestelmässä oleva vesi voi aiheuttaa vakavia vaurioita ruiskutusjärjestelmään ja toimintahäiriöitä moottoriin.
Jos merkkivalo
syttyy (joissakin malleissa merkkivalon lisäksi näytössä näkyy viesti), ota mahdollisimman pian
yhteyttä Fiat-palveluverkostoon tyhjennystoimenpiteen suorittamiseksi. Jos merkkivalo syttyy heti säiliön täyttämisen
jälkeen, säiliöön on mahdollisesti joutunut vettä: sammuta moottori tällöin välittömästi ja ota yhteyttä Fiat-
palveluverkostoon.
25) Regenerointivaiheen aikana saattaa tapahtua sähkötuulettimen aktivointi.
138
MITTARITAULUN TUNTEMINEN

HUOMIO
98) Ajonopeus on sovitettava aina liikenteen ja ilmasto-olosuhteiden mukaan noudattaen voimassa olevia tieliikennettä
koskevia lakeja. Lisäksi osoitetaan, että on mahdollista sammuttaa moottori myös DPF-merkkivalon palaessa;
toistuvat regenerointiprosessin keskeytykset saattavat kuitenkin aiheuttaa moottoriöljyn ennenaikaisen
huononemisen. Tämän vuoksi suositellaan odottamaan merkkivalon sammumista ennen kuin moottori sammutetaan
noudattaen yllä kuvattuja ohjeita. Ei suositella suorittamaan loppuun DPF:n regenerointia ajoneuvo pysäytettynä.
Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide
vihreäLÄHIVALOT
Merkkivalo syttyy, kun lähivalot kytketään päälle.
FOLLOW ME HOME
Merkkivalo syttyy (yhdessä näytölle ilmestyvän
viestin kanssa), kun käytetään tätä laitetta (katso
kappaletta "Follow me home -järjestelmä"
kohdassa "Ulkovalot" luvussa "Ajoneuvon
tunteminen").
vihreäVASEN SUUNTAVILKKU
Merkkivalo syttyy, kun suuntavalojen (suuntavilkut)
ohjausvipu siirretään alas tai silloin, kun
hätävalojen painiketta painetaan yhdessä
oikeanpuoleisen vilkun kanssa.
139

Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide
vihreäOIKEA SUUNTAVILKKU
Merkkivalo syttyy, kun suuntavalojen (suuntavilkut)
ohjausvipu siirretään ylös tai silloin, kun
hätävalojen painiketta painetaan yhdessä
vasemmanpuoleisen vilkun kanssa.
vihreäETUSUMUVALOT
Merkkivalo syttyy aktivoiden etusumuvalot.
vihreäVAKIONOPEUDENSÄÄDIN
(tietyissä versioissa/markkina-alueilla)
Siirtämällä avain asentoon MAR digitaalinen
merkkivalo syttyy näytölle, mutta sen on
sammuttava muutaman sekunnin kuluttua, mikäli
vakionopeudensäädin on kytketty.
Merkkivalo syttyy tauluun kiertämällä
vakionopeudensäätimen säätörengas asentoon
ON tai
, versiosta riippuen. Joissain versioissa
näytölle ilmestyy erityisviesti.
vihreäNOPEUDENRAJOITIN
(tietyissä versioissa/markkina-alueilla)
Merkkivalo taululla syttyy, kun toiminto
aktivoidaan.
Joissain versioissa näytölle ilmestyy erityisviesti.
140
MITTARITAULUN TUNTEMINEN
