2016 CITROEN DS5 HYBRID Kezelési útmutató (in Hungarian)

167
DS5_hu_Chap06_securite-enfants_ed02-2015
Gyermekülés hátul
Menetiránynak háttal
Amennyiben menetiránynak háttal szerel be
gyermekülést egy hátsó utasülésre, tolja előre
az első ülést és állítsa függőleges helyzetbe
a háttámláját, hogy a gyermekülés ne érjen
hozzá.
Menetiránynak megfelelően
Amennyiben menetiránynak megfelelően
szerel be gyermekülést egy hátsó
utasülésre , tolja előre az első ülést, és állítsa
függőleges helyzetbe a háttámláját, hogy
a gyermekülésben utazó gyermek lába ne
érhessen hozzá.
Hátsó középső ülőhely
Mindig győződjön meg a biztonsági öv
feszességéről.
Kitámasztós gyermekülés esetén
győződjön meg arról, hogy a kitámasztó
stabilan támaszkodik-e a padlón.
Szükség esetén változtasson a
gépjármű első ülésének helyzetén. Kitámasztóval rendelkező gyermekülést tilos a
hátsó középső ülésre beszerelni.
A rosszul beszerelt gyermekülés
baleset esetén nem nyújt megfelelő
védelmet a gyermek számára.
Gyermekbiztons

DS5_hu_Chap06_securite-enfants_ed02-2015
0+ súlycsopor t: születéstől 13 kg-ig
L1
„

RÖMER Baby-Safe Plus”
Beszerelése menetiránynak háttal történik.
2. és 3. súlycsopor t: 15-36
kg
L4

„

KLIPPAN Optima”
22
kg felett (kb. 6 éves kortól) elegendő a magasító használata.L5

„

RÖMER KIDFIX”
A gépkocsi ISOFIX rögzítőivel rögzíthető. A gyermeket a biztonsági öv tartja.
A CITROËN által ajánlott gyermekülések
A CITROËN a hárompontos biztonsági övvel rögzíthető gyermekülések alábbi választékát
kínálja.

169
DS5_hu_Chap06_securite-enfants_ed02-2015
Biztonsági övvel rögzíthető gyermekülések beszereléseAz európai szabályozásnak megfelelően a táblázat az egyes ülőhelyekre biztonsági övvel rögzíthető univerzális gyermekülések (a) beszerelési
lehetőségeit mutatja be a gyermek súlyától, illetve az adott ülőhelytől függően:
A gyermek súlya és korcsopor tja
Ülőhely 13
kg alatt
(0


(b ) és 0+ csoport)
kb. 1
éves korig9-18
kg
(1. csoport)
kb. 1-3
éves kor15-25
kg
(2. csoport)
kb. 3 - 6
éves kor22-36
kg
(3. csoport)
kb. 6 -10
éves kor
Állítható magasságú első
utasülés (c) U (R)
U (R)U (R)U (R)
Hátsó szélső ülőhelyek (d) UUUU
Hátsó középső ülőhely XXXX
(a)

U
niverzális gyermekülés: biztonsági öv segítségével bármely gépjárműbe beszerelhető
gyermekülés.
(b)

0
. csoport: születéstől 10 kg-ig. Mózeskosár és „autós ágy” az első utasülésre nem szerelhető
fel.
A m

ásodik üléssorba beszerelve az összes ülőhelyet elfoglalhatják.
(c) Mielőtt gyermekét erre a helyre ültetné, tájékozódjon a hazájában érvényes előírásokról.
(d)

H
a valamelyik hátsó ülésre menetiránynak háttal vagy menetiránynak megfelelően
gyermekülést kíván beszerelni, tolja előre az első ülést és állítsa függőleges helyzetbe az ülés
háttámláját, hogy elég hely legyen a gyermekülés és a gyermek lába számára.
U:

B
iztonsági övvel rögzíthető univerzális gyermekülés menetiránynak háttal és menetiránynak
megfelelően történő beszerelésére alkalmas ülőhely.
U (R):

U
gyanaz, mint az U, csak az utasülést a legfelső helyzetbe kell állítani és a lehető leghátrább
kell tolni.
X: Az ülőhelyre nem szerelhető be az adott súlycsoporthoz tartozó gyermekülés. Mielőtt bármelyik utasülésre háttámlás
gyermekülést szerelne, távolítsa el
és rakja el a fejtámlát, a gyermekülés
kivételekor pedig tegye vissza.
Gyermekbiztons

DS5_hu_Chap06_securite-enfants_ed02-2015
A gépjármű mindenben megfelel az legújabb ISOFIX szabályozásnak.
Az ábrán jelölt üléseket szabványos ISOFIX rögzítőelemekkel látták el.
ISOFIX rögzítések
- két rögzítőgyűrű (A) a gépjármű ülésének
háttámlája és ülőlapja között ( jelzéssel
e llát va), Az ISOFIX rögzítőrendszer a gyermekülés
könnyű, biztonságos és gyors beszerelését
teszi lehetővé.
Az ISoF
IX gyermekülések két, az A
rögzítőgyűrűkbe könnyűszerrel rögzíthető
retesszel rendelkeznek.
Bizonyos gyermekülések rendelkeznek a B
rögzítőgyűrűbe illeszthető felső hevederrel is. Baleset esetén a nem megfelelően
beszerelt gyermekülés csökkenti
a gépjárműben utazó gyermek
védelmének hatásfokát.
Szigorúan tartsa be a gyermeküléshez
kapott szerelési útmutatóban szereplő
utasításokat.
- egy darab, a háttámla hátoldalának felső részén,
egy fedőlap alatt elhelyezett, ún. toP tEtH ER
rögzítőgyűrű (B) a felső heveder rögzítéséhez.
A r

ögzítőelemre külön jelzés hívja fel a figyelmet.
A gyermekülés rögzítése a toP tEtH ER
rögzítőgyűrűhöz:
-

a g
yermekülés beszerelése előtt távolítsa
el és rakja el az üléshez tartozó fejtámlát
(a gyermekülés kiszerelését követően
pedig tegye vissza),
-

a b
emélyedésnél meghúzva nyissa fel a
t

o
P
t
EtH
ER rögzítőgyűrű fedelét,
-

a f
ejtámla rúdjainak kialakított nyílások
között vezesse át a hevedert a háttámla
mögé,
-

r
ögzítse a hevedert a B gyűrűhöz,
-

f
eszítse meg a hevedert.
Minden ülőlapon három rögzítőgyűrű található: A háttámla mögött elhelyezett
to
P

t
EtH

ER
rögzítőgyűrű a felső heveder rögzítésére
szolgál (amennyiben van ilyen a gyerekülésen).
Frontális ütközés esetén akadályozza a
gyermekülés előrebillenését.
Az ISOFIX gyermekülések beszerelési
lehetőségeire vonatkozóan tekintse
meg az alábbi összefoglaló táblázatot.

171
DS5_hu_Chap06_securite-enfants_ed02-2015
A CITROËN által ajánlott ISOFIX gyermekülések
A CITROËN kimondottan a gépjárművéhez rendszeresített és típusjóváhagyott ISOFIX gyermeküléseket kínál.A gyermekülések be- és kiszerelésével kapcsolatban tekintse meg a gyártó szerelési útmutatóját is. „Baby PC2
Mini” gyermekülés + IS
oF
IX aljzat
( C, D, E méretosztály)
0+ súlycsopor t: születéstől 13
kg-ig
Beszerelése - az A gyűrűkre rögzíthető ISOFIX aljzat segítségével - menetiránynak háttal történik.
Az aljzat egy állítható magasságú kitámasztóval rendelkezik, mely a gépjármű padlójához támaszkodik. Ez a gyermekülés biztonsági övvel is rögzíthető. Ebben az esetben az aljzatra nincs szükség.
Gyermekbiztons

DS5_hu_Chap06_securite-enfants_ed02-2015

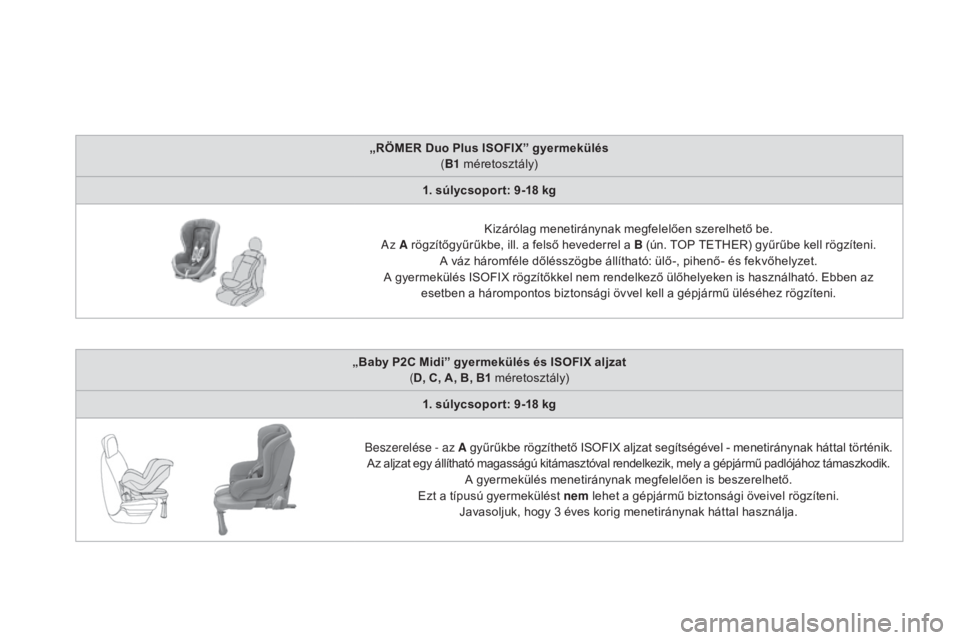

„RÖMER Duo Plus ISoF IX” gyermekülés
( B1
méretosztály)
1. súlycsopor t: 9-18
kg
Kizárólag menetiránynak megfelelően szerelhető be.
Az A rögzítőgyűrűkbe, ill. a felső hevederrel a B (ún. TOP TETHER) gyűrűbe kell rögzíteni. A váz háromféle dőlésszögbe állítható: ülő-, pihenő- és fekvőhelyzet.
A gyermekülés ISOFIX rögzítőkkel nem rendelkező ülőhelyeken is használható. Ebben az esetben a hárompontos biztonsági övvel kell a gépjármű üléséhez rögzíteni.
„ Baby P2C Midi” gyermekülés és IS
oF

IX aljzat
( D, C, A, B, B1
méretosztály)
1. súlycsopor t: 9-18
kg
Beszerelése - az A gyűrűkbe rögzíthető ISOFIX aljzat segítségével - menetiránynak háttal történik.
Az aljzat egy állítható magasságú kitámasztóval rendelkezik, mely a gépjármű padlójához támaszkodik. A gyermekülés menetiránynak megfelelően is beszerelhető.
Ezt a típusú gyermekülést nem lehet a gépjármű biztonsági öveivel rögzíteni.
Javasoljuk, hogy 3
éves korig menetiránynak háttal használja.

173
DS5_hu_Chap06_securite-enfants_ed02-2015
ISOFIX gyermekülések elhelyezését ismertető összefoglaló
táblázat
Az európai szabályozásnak megfelelően az alábbi táblázat az ISOFIX gyermeküléseknek a gépjármű ISOFIX rögzítésekkel ellátott üléseire történő
beszerelési lehetőségeit mutatja be.
Az univerzális és féluniverzális gyermekülések esetében az A és a G közé eső betűk egyikével jelölt ISOFIX méretosztály a gyermekülésen található
ISOFIX logó mellett látható.A gyermek súlya / korcsoportja
10
kg alatt
(0. csopor t)
kb. 6
hónapos
korig 10
kg alatt
(0. csopor t) 13
kg alatt
(0+ csopor t)
kb. 1
éves korig9-18
kg (1. csopor t)
kb. 1-3
éves korig
IS
oF

IX gyermekülés típusa Mózeskosár*Menetiránynak háttal
Menetiránynak háttalMenetiránynak megfelelően
ISoFIX méretosztály FG CD E C DA B B1
Első utasülés X
Hátsó szélső ülőhelyek IL- SU** IL- SU IL- SU IUF

IL- SU
Hátsó középső ülőhely X
*

M
ózeskosár vagy autós ágy az első utasülésre nem szerelhető be.
**

A
z ISOFIX rögzítőkkel ellátott ülés alsó gyűrűibe rögzített ISOFIX mózeskosár a hátsó üléssor összes ülőhelyét elfoglalja.
Gyermekbiztons

DS5_hu_Chap06_securite-enfants_ed02-2015

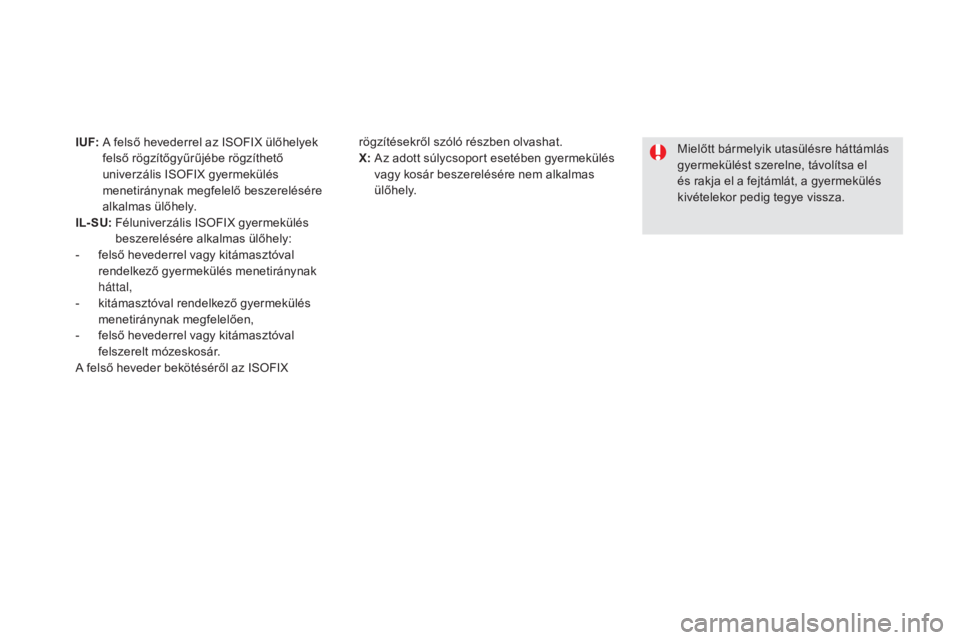

I UF: A felső hevederrel az ISOFIX ülőhelyek
felső rögzítőgyűrűjébe rögzíthető
univerzális ISOFIX gyermekülés
menetiránynak megfelelő beszerelésére
alkalmas ülőhely.
IL- SU:

F
éluniverzális ISOFIX gyermekülés
beszerelésére alkalmas ülőhely:
-

f
első hevederrel vagy kitámasztóval
rendelkező gyermekülés menetiránynak
háttal,
-

k
itámasztóval rendelkező gyermekülés
menetiránynak megfelelően,
-

f
első hevederrel vagy kitámasztóval
felszerelt mózeskosár.
A felső heveder bekötéséről az ISOFIX Mielőtt bármelyik utasülésre háttámlás
gyermekülést szerelne, távolítsa el
és rakja el a fejtámlát, a gyermekülés
kivételekor pedig tegye vissza.
rögzítésekről szóló részben olvashat.
X:

A z adott súlycsoport esetében gyermekülés
vagy kosár beszerelésére nem alkalmas
ülőhely.
