2016 CITROEN DS4 Upute Za Rukovanje (in Croatian)

279
DS4_hr_Chap10_verifications_ed03-2015
Spremnik gorivaZapremina spremnika: oko 60 litara.
Rezer va goriva
Kad se razina goriva u spremniku
spusti na rezervu, na ploči s
instrumentima pali se ova žaruljica,
uz zvučni signal i poruku upozorenja.
Punjenje
F Pritisnite tipku A i držite je pritisnutu dok ne čujete automatsko otvaranje poklopca.
N

akon prekida kontakta, ta tipka ostaje
aktivna nekoliko minuta. Po potrebi,
ponovo uključite kontakt kako biste je
ponovo mogli koristiti.
F

P
rovjerite na pumpi koje gorivo odgovara
motoru u vašem vozilu.
Uz sustav Stop & Start, nikada ne
punite spremnik goriva kad je motor
u režimu STOP; obavezno prekinite
kontakt ključem ili prekidačem
"START/STOP" ako je vozilo
opremljeno sustavom Pristupa
i pokretanja bez ključa.
U spremnik je potrebno uliti više od 5

litara
kako bi mjerač goriva registrirao novu količinu.
Prilikom otvaranja čepa može se čuti zvuk
usisavanja zraka. Taj podtlak je normalna
pojava, a nastaje zbog brtvljenja kruga goriva.
U trenutku prvog paljenja, u spremniku ima još
oko 6

litara goriva.
Tako dugo dok u spremnik ne ulijete dovoljnu
količinu goriva, ova žaruljica ponovo se pali
nakon svakog uključivanja kontakta, uz zvučni
signal i poruku upozorenja. U vožnji, zvučni
signal i poruka ponavljaju se, u sve kraćim
intervalima, kako se razina spušta prema 0 .
Obavezno dolijte goriva kako se spremnik
ne bi ispraznio.
Ako se spremnik isprazni (dizel), pogledajte
odgovarajuću točku.
Provjere

Ako spremnik punite do vrha, ne punite
ga dalje od trećeg prekida pištolja, jer bi
to moglo uzrokovati neispravnosti u radu
vozila.
Vaše vozilo opremljeno je katalizatorom koji
smanjuje štetne sastojke u ispušnim plinovima.
Za benzinski motor obavezno je korištenje
bezolovnog benzina.
Grlo za punjenje ima uži otvor kroz koji se
može puniti samo bezolovni benzin.

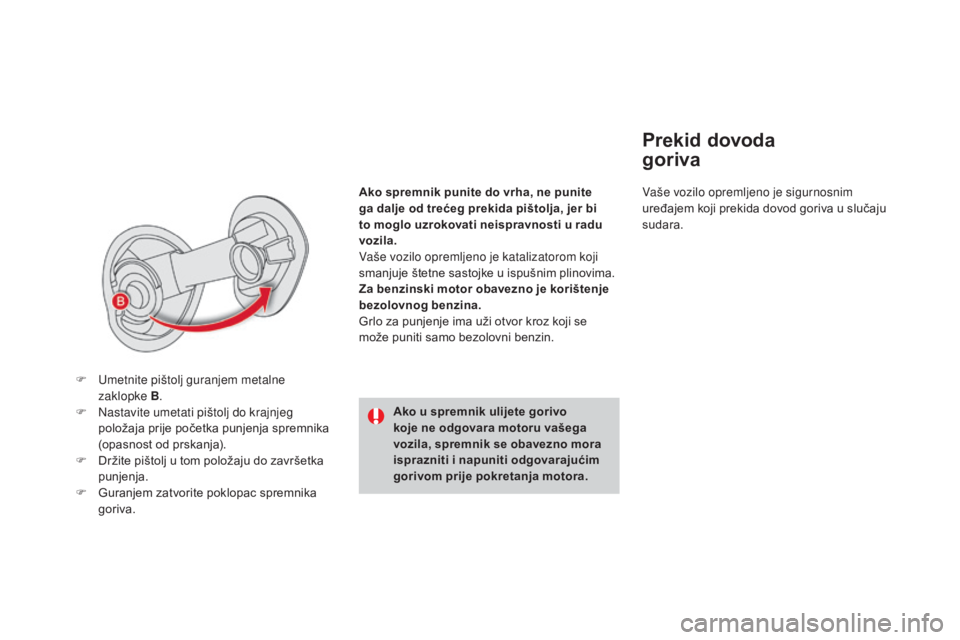

Prekid dovoda
goriva
Ako u spremnik ulijete gorivo
koje ne odgovara motoru vašega
vozila, spremnik se obavezno mora
isprazniti i napuniti odgovarajućim
gorivom prije pokretanja motora.
F

U

metnite pištolj guranjem metalne
zaklopke B .
F
N
astavite umetati pištolj do krajnjeg
položaja prije početka punjenja spremnika
(opasnost od prskanja).
F

D

ržite pištolj u tom položaju do završetka
punjenja.
F

G

uranjem zatvorite poklopac spremnika
goriva. Vaše vozilo opremljeno je sigurnosnim
uređajem koji prekida dovod goriva u slučaju
sudara.

281
DS4_hr_Chap10_verifications_ed03-2015

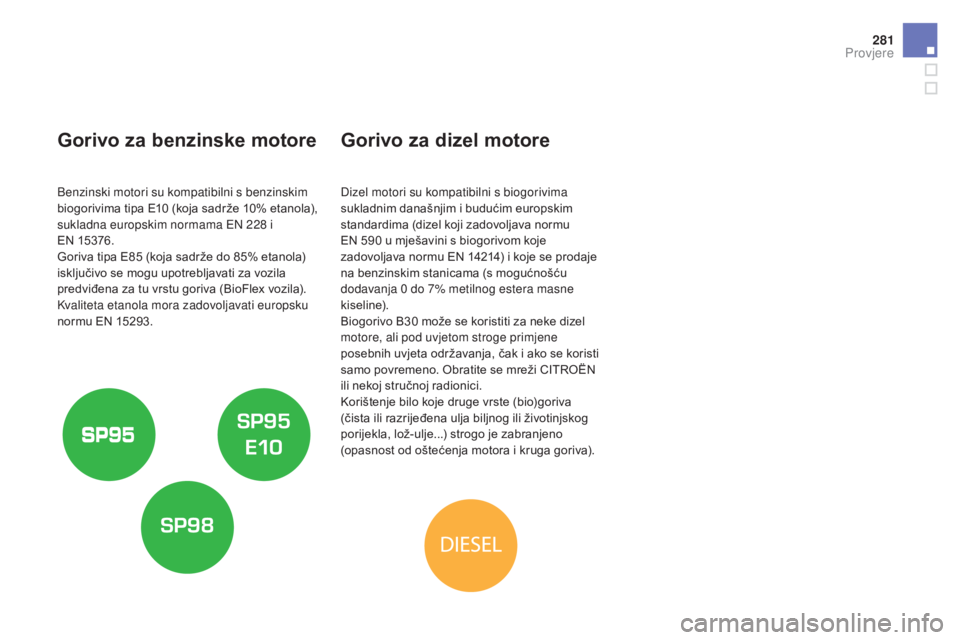

Gorivo za benzinske motore
Benzinski motori su kompatibilni s benzinskim
biogorivima tipa E10 (koja sadrže 10% etanola),
sukladna europskim normama EN 228
i
EN 15376.
Goriva tipa E85
(koja sadrže do 85% etanola)
isključivo se mogu upotrebljavati za vozila
predviđena za tu vrstu goriva (BioFlex vozila).
Kvaliteta etanola mora zadovoljavati europsku
normu EN 15293.
Gorivo za dizel motore
Dizel motori su kompatibilni s biogorivima
sukladnim današnjim i budućim europskim
standardima (dizel koji zadovoljava normu
EN 590
u mješavini s biogorivom koje
zadovoljava normu EN 14214) i koje se prodaje
na benzinskim stanicama (s mogućnošću
dodavanja 0
do 7% metilnog estera masne
kiseline).
Biogorivo B30
može se koristiti za neke dizel
motore, ali pod uvjetom stroge primjene
posebnih uvjeta održavanja, čak i ako se koristi
samo povremeno. Obratite se mreži CITROËN
ili nekoj stručnoj radionici.
Korištenje bilo koje druge vrste (bio)goriva
(čista ili razrijeđena ulja biljnog ili životinjskog
porijekla, lož-ulje...) strogo je zabranjeno
(opasnost od oštećenja motora i kruga goriva).
Provjere

Putovanja u inozemstvo
Pištolji za dizel gorivo mogu biti različiti
u pojedinim zemljama. Zato zaštitni
profil za gorivo može onemogućavati
punjenje spremnika.
Zaštitni profil za gorivo nemaju sva
vozila s dizel motorom. Zato vam
preporučujemo da prije putovanja
u inozemstvo provjerite u mreži
CITROËN je li vaše vozilo prilagođeno
opremi za punjenje u zemlji u koju
namjeravate otići.

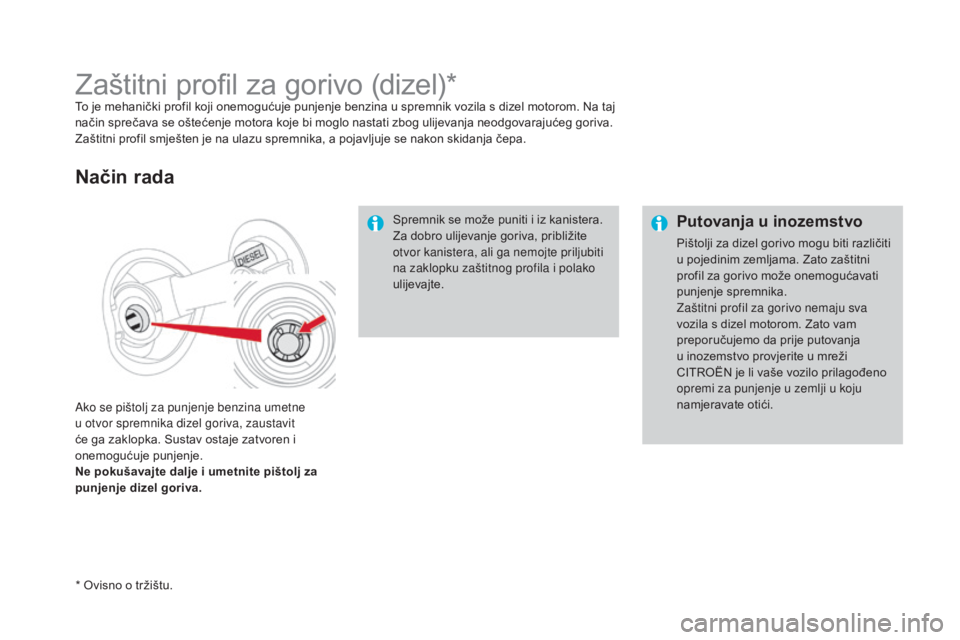

Zaštitni profil za gorivo (dizel)*To je mehanički profil koji onemogućuje punjenje benzina u spremnik vozila s dizel motorom. Na taj
način sprečava se oštećenje motora koje bi moglo nastati zbog ulijevanja neodgovarajućeg goriva.
Zaštitni profil smješten je na ulazu spremnika, a pojavljuje se nakon skidanja čepa.
Ako se pištolj za punjenje benzina umetne
u otvor spremnika dizel goriva, zaustavit
će ga zaklopka. Sustav ostaje zatvoren i
onemogućuje punjenje.
ne p
okušavajte dalje i umetnite pištolj za
punjenje dizel goriva.
način rada
Spremnik se može puniti i iz kanistera.
Za dobro ulijevanje goriva, približite
otvor kanistera, ali ga nemojte priljubiti
na zaklopku zaštitnog profila i polako
ulijevajte.
* Ovisno o tržištu.

283
DS4_hr_Chap10_verifications_ed03-2015

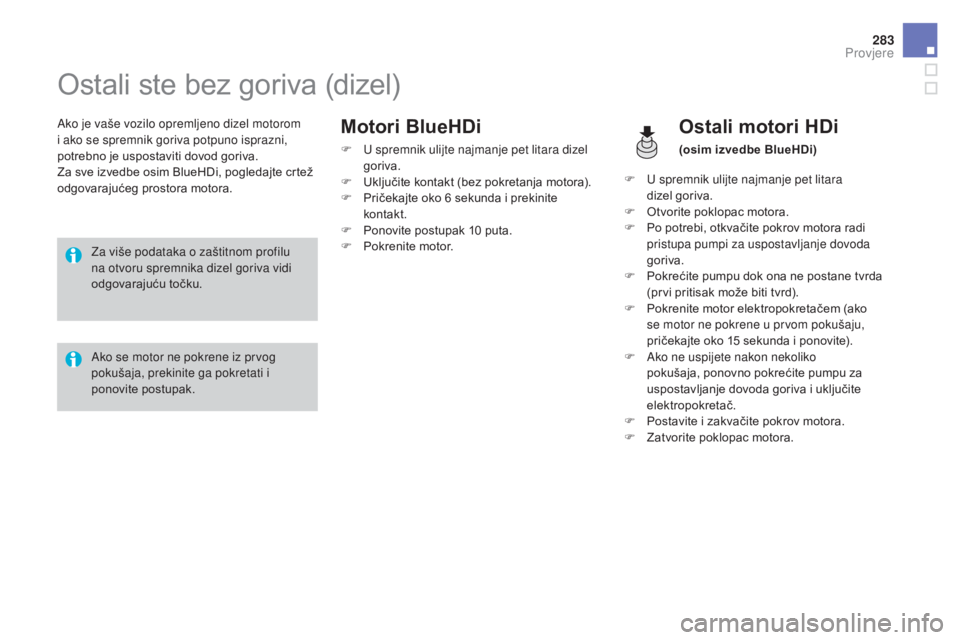

Ostali ste bez goriva (dizel)
Ako je vaše vozilo opremljeno dizel motorom
i ako se spremnik goriva potpuno isprazni,
potrebno je uspostaviti dovod goriva.
Za sve izvedbe osim BlueHDi, pogledajte crtež
odgovarajućeg prostora motora.Ostali motori HDi
(osim izvedbe BlueHDi)
Za više podataka o zaštitnom profilu
na otvoru spremnika dizel goriva vidi
odgovarajuću točku.
Ako se motor ne pokrene iz prvog
pokušaja, prekinite ga pokretati i
ponovite postupak.
Motori BlueHDi
F U spremnik ulijte najmanje pet litara dizel goriva.
F

U
ključite kontakt (bez pokretanja motora).
F

P
ričekajte oko 6 sekunda i prekinite
kontakt.
F

P
onovite postupak 10 puta.
F

P
okrenite motor. F

U
spremnik ulijte najmanje pet litara
dizel goriva.
F

O
tvorite poklopac motora.
F

P
o potrebi, otkvačite pokrov motora radi
pristupa pumpi za uspostavljanje dovoda
goriva.
F

P
okrećite pumpu dok ona ne postane tvrda
(prvi pritisak može biti tvrd).
F

P
okrenite motor elektropokretačem (ako
se motor ne pokrene u prvom pokušaju,
pričekajte oko 15
sekunda i ponovite).
F

A
ko ne uspijete nakon nekoliko
pokušaja, ponovno pokrećite pumpu za
uspostavljanje dovoda goriva i uključite
elektropokretač.
F

P
ostavite i zakvačite pokrov motora.
F

Z
atvorite poklopac motora.
Provjere

Poklopac motora
Otvaranje
F Otvorite prednja lijeva vrata.
F P ovucite unutrašnju ručicu A na donjem
dijelu okvira vrata. F

V
anjsku ručicu B gurnite ulijevo i podignite
poklopac motora.
F
P
otpornu šipku C izvadite iz njenog ležišta
na donjoj strani poklopca motora.
F

P
otpornu šipku učvrstite u predviđeni utor,
tako da poklopac motora drži u otvorenom
položaju.
Unutrašnja ručica smještena je tako da
se poklopac motora ne može otvoriti
ako su zatvorena prednja lijeva vrata. Ne otvarajte poklopac motora na jakom
vjetru.
Ako je motor topao, oprezno rukujte
vanjskom ručicom i potpornom šipkom
poklopca motora (opasnost od opeklina).
Prije svakog zahvata u prostoru motora
isključite sustav Stop & Start kako bi
se izbjegla svaka opasnost od ozljeda
u slučaju automatskog uključivanja
režima START.
Zatvaranje
F Izvadite potpornu šipku iz utora.
F
U taknite potpornu šipku u njeno ležište na
donjoj strani poklopca motora.
F

S
puštajte poklopac motora, a pri kraju ga
pustite da slobodno padne.
F

P
ovlačenjem poklopca provjerite da je
dobro uglavljen.
Ventilator motora može se uključiti nakon
zaustavljanja vozila: pazite na predmete
ili na odjeću koje bi ventilator mogao
zahvatiti.
Zbog električne opreme u prostoru
motora, preporučuje se što manje
izlaganje vodi (kiša, pranje, ...).

285
DS4_hr_Chap10_verifications_ed03-2015

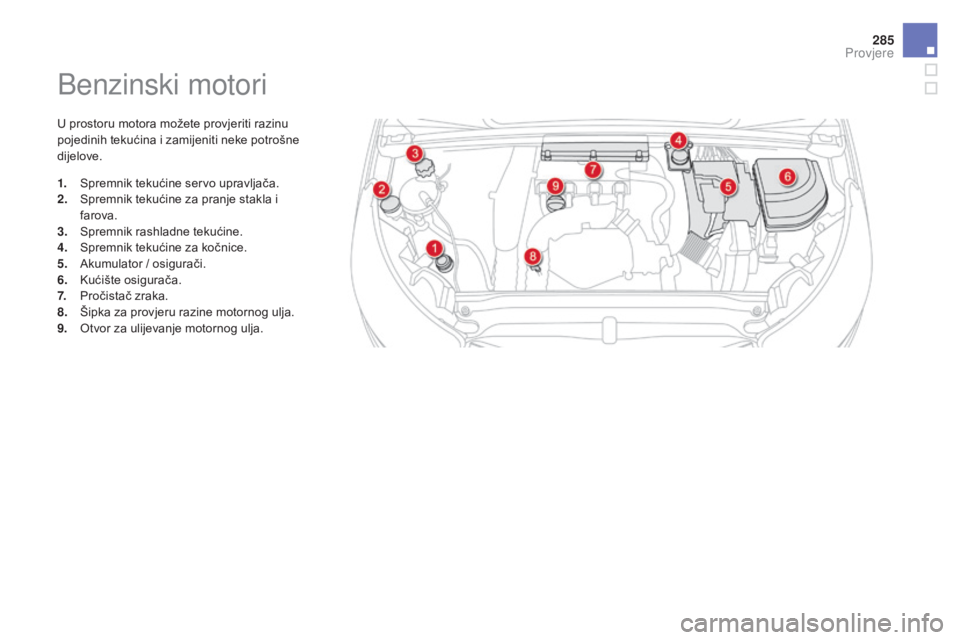

Benzinski motori
U prostoru motora možete provjeriti razinu
pojedinih tekućina i zamijeniti neke potrošne
dijelove.
1.
S
premnik tekućine servo upravljača.
2.
S

premnik tekućine za pranje stakla i
farova.
3.
S

premnik rashladne tekućine.
4.
S

premnik tekućine za kočnice.
5.
A

kumulator / osigurači.
6.
K

ućište osigurača.
7.
P

ročistač zraka.
8.
Š

ipka za provjeru razine motornog ulja.
9.
O

tvor za ulijevanje motornog ulja.
Provjere

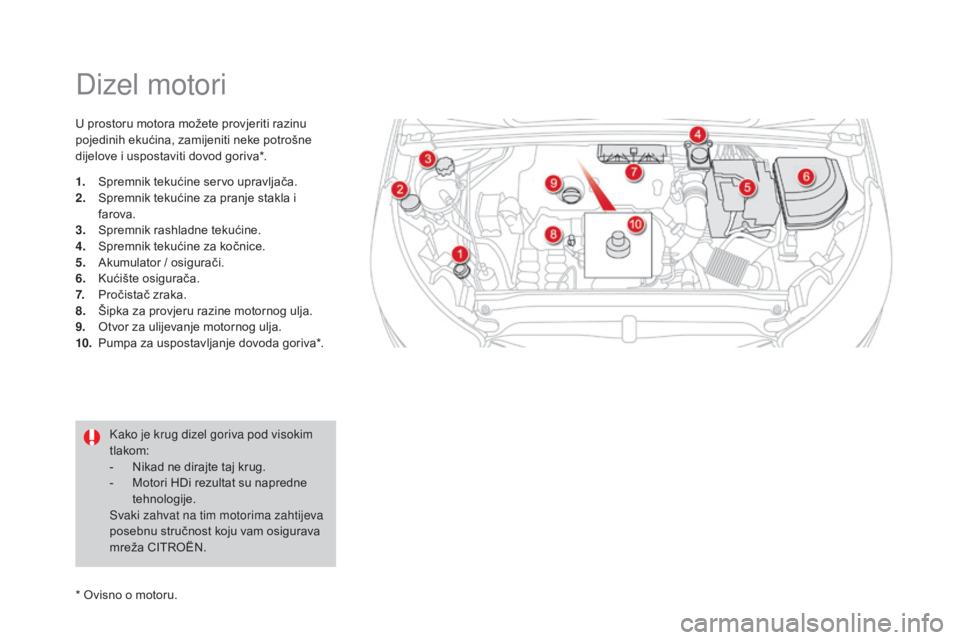

Dizel motori
U prostoru motora možete provjeriti razinu
pojedinih ekućina, zamijeniti neke potrošne
dijelove i uspostaviti dovod goriva*.
1.
S
premnik tekućine servo upravljača.
2.
S

premnik tekućine za pranje stakla i
farova.
3.
S

premnik rashladne tekućine.
4.
S

premnik tekućine za kočnice.
5.
A

kumulator / osigurači.
6.
K

ućište osigurača.
7.
P

ročistač zraka.
8.
Š

ipka za provjeru razine motornog ulja.
9.
O

tvor za ulijevanje motornog ulja.
10.
P

umpa za uspostavljanje dovoda goriva*.
* Ovisno o motoru. Kako je krug dizel goriva pod visokim
tlakom:
-

N
ikad ne dirajte taj krug.
-

M
otori HDi rezultat su napredne
tehnologije.
Svaki zahvat na tim motorima zahtijeva
posebnu stručnost koju vam osigurava
mreža CITROËN.
