239
DS4_hr_Chap09_info-pratiques_ed03-2015

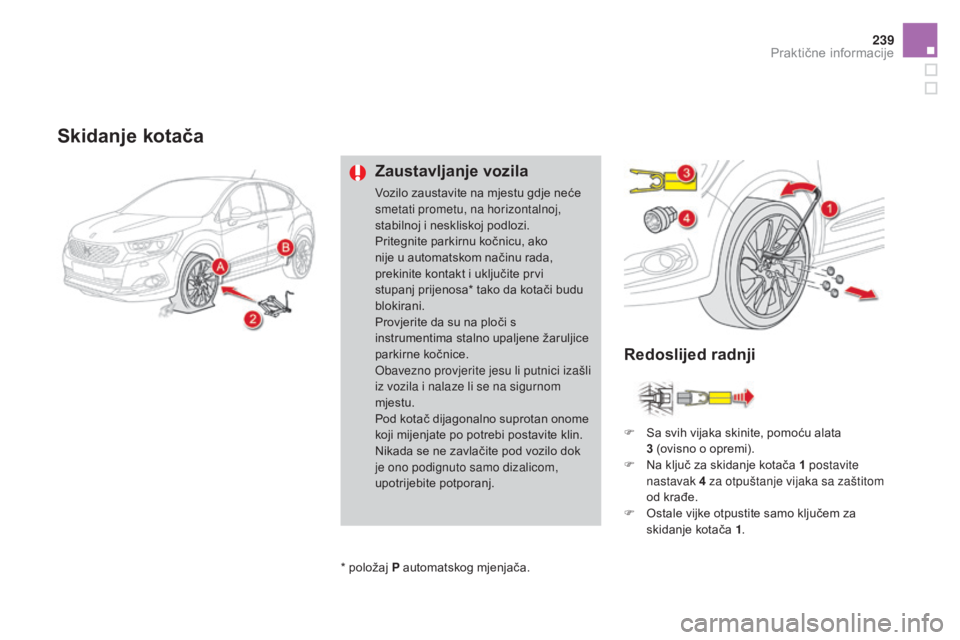

Skidanje kotača
Zaustavljanje vozila
Vozilo zaustavite na mjestu gdje neće
smetati prometu, na horizontalnoj,
stabilnoj i neskliskoj podlozi.
Pritegnite parkirnu kočnicu, ako
nije u automatskom načinu rada,
prekinite kontakt i uključite prvi
stupanj prijenosa* tako da kotači budu
blokirani.
Provjerite da su na ploči s
instrumentima stalno upaljene žaruljice
parkirne kočnice.
Obavezno provjerite jesu li putnici izašli
iz vozila i nalaze li se na sigurnom
mjestu.
Pod kotač dijagonalno suprotan onome
koji mijenjate po potrebi postavite klin.
Nikada se ne zavlačite pod vozilo dok
je ono podignuto samo dizalicom,
upotrijebite potporanj.F

S
a svih vijaka skinite, pomoću alata
3
(ovisno o opremi).
F

N
a ključ za skidanje kotača 1 postavite
nastavak 4
za otpuštanje vijaka sa zaštitom
od krađe.
F

O
stale vijke otpustite samo ključem za
skidanje kotača 1 .
* položaj P automatskog mjenjača.
Redoslijed radnji
Praktične informacije

DS4_hr_Chap09_info-pratiques_ed03-2015

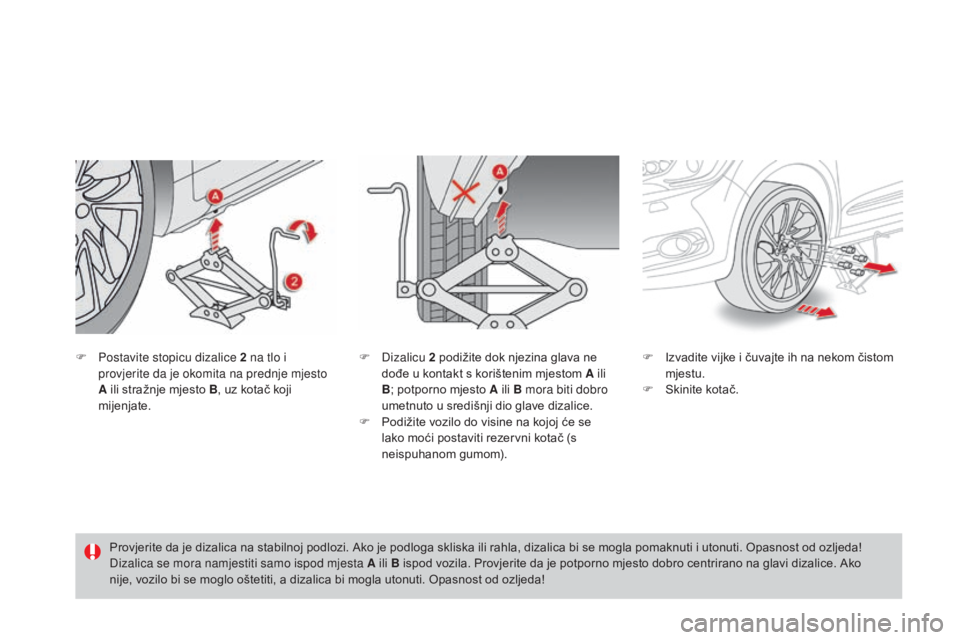

F Postavite stopicu dizalice 2 na tlo i
provjerite da je okomita na prednje mjesto
A ili stražnje mjesto B , uz kotač koji
mijenjate. F
I zvadite vijke i čuvajte ih na nekom čistom
mjestu.
F

S
kinite kotač.
Provjerite da je dizalica na stabilnoj podlozi. Ako je podloga skliska ili rahla, dizalica bi se mogla pomaknuti i utonuti. Opasnost od ozljeda!
Dizalica se mora namjestiti samo ispod mjesta A ili B ispod vozila. Provjerite da je potporno mjesto dobro centrirano na glavi dizalice. Ako
nije, vozilo bi se moglo oštetiti, a dizalica bi mogla utonuti. Opasnost od ozljeda! F
Dizalicu
2 podižite dok njezina glava ne
dođe u kontakt s korištenim mjestom A ili
B ; potporno mjesto A ili B mora biti dobro
umetnuto u središnji dio glave dizalice.
F

P
odižite vozilo do visine na kojoj će se
lako moći postaviti rezervni kotač (s
neispuhanom gumom).

241
DS4_hr_Chap09_info-pratiques_ed03-2015
Postavljanje kotača
Pričvršćenje čeličnog
rezervnog kotača ili tankog
rezervnog kotača
Ako je vaše vozilo opremljeno
aluminijskim kotačima, prilikom
pritezanja vijaka, podloške se neće
oslanjati o čelični rezervni kotač
ili o tanki rezervni kotač. Kotač se
pričvršćuje konusnim proširenjima
vijaka.
Redoslijed radnji
F Postavite kotač na glavčinu.
F R ukom do kraja zavrnite vijke.
F

K
ljučem za skidanje kotača 1 i nastavkom
4
pritegnite vijak sa zaštitom od krađe.
F

O
stale vijke pritegnite samo ključem za
skidanje kotača 1 .
nakon zamjene kotača
Prije spremanja kotača s probušenom
gumom u prtljažnik, skinite središnji
poklopac.
Ako je na vozilo postavljen tanki
rezervni kotač, ne vozite brže od
80
km/h.
Što prije dajte provjeriti pritegnutost
vijaka i tlak u rezervnom kotaču u mreži
CITROËN ili u nekoj stručnoj radionici.
Dajte popraviti oštećenu gumu i taj
kotač odmah vratite na vozilo.
Praktične informacije

DS4_hr_Chap09_info-pratiques_ed03-2015

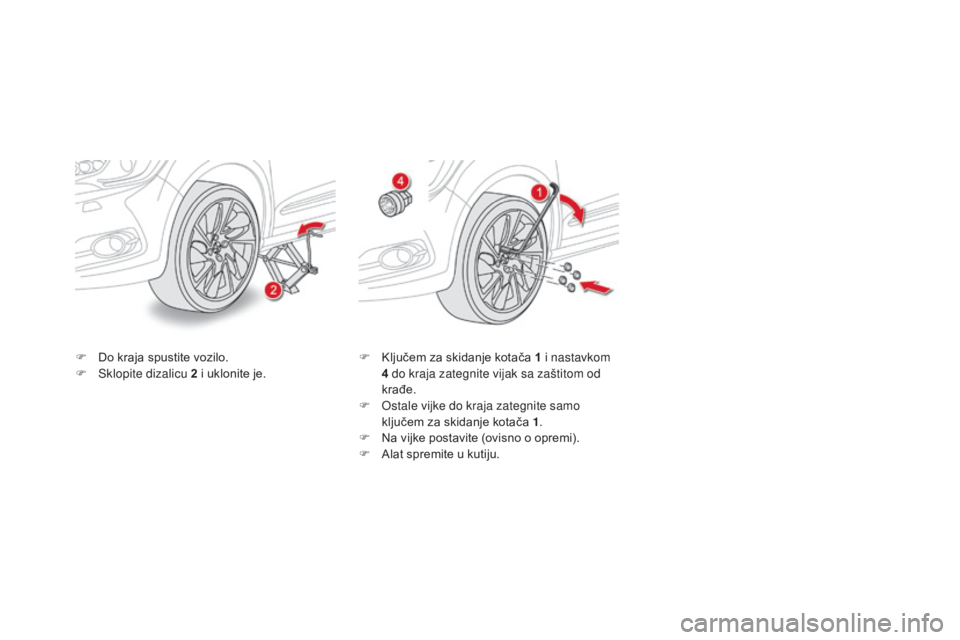

F Do kraja spustite vozilo.
F Sk lopite dizalicu 2 i uklonite je. F
K ljučem za skidanje kotača 1 i nastavkom
4 do kraja zategnite vijak sa zaštitom od
krađe.
F

O
stale vijke do kraja zategnite samo
ključem za skidanje kotača 1 .
F

N
a vijke postavite (ovisno o opremi).
F

A
lat spremite u kutiju.

243
DS4_hr_Chap09_info-pratiques_ed03-2015

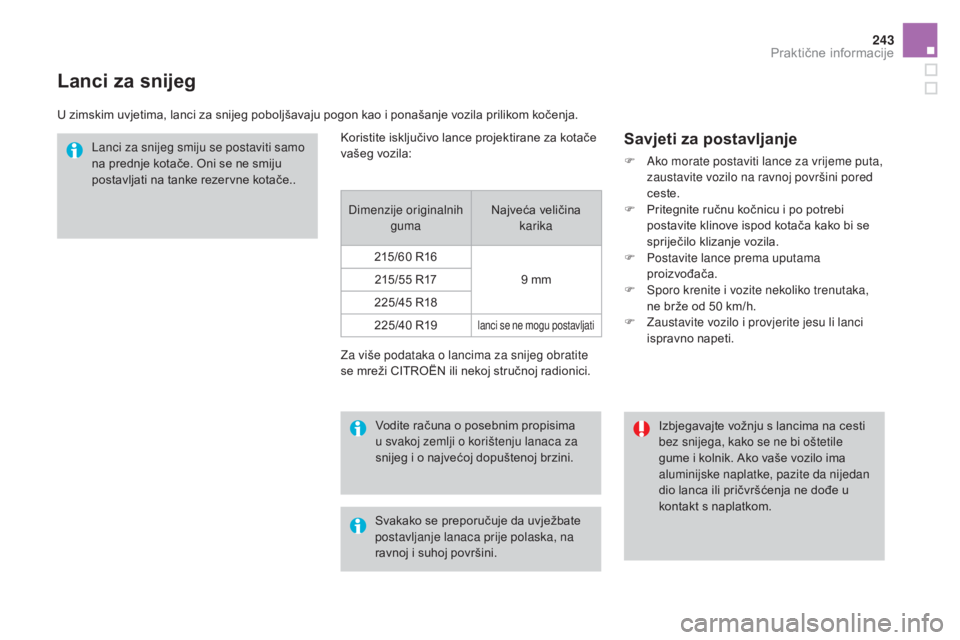

Lanci za snijeg
U zimskim uvjetima, lanci za snijeg poboljšavaju pogon kao i ponašanje vozila prilikom kočenja.Lanci za snijeg smiju se postaviti samo
na prednje kotače. Oni se ne smiju
postavljati na tanke rezervne kotače..
Za više podataka o lancima za snijeg obratite
se mreži CITROËN ili nekoj stručnoj radionici.
Savjeti za postavljanje
F Ako morate postaviti lance za vrijeme puta, zaustavite vozilo na ravnoj površini pored
ceste.
F

P
ritegnite ručnu kočnicu i po potrebi
postavite klinove ispod kotača kako bi se
spriječilo klizanje vozila.
F

P
ostavite lance prema uputama
proizvođača.
F

S
poro krenite i vozite nekoliko trenutaka,
ne brže od 50
km/h.
F

Z
austavite vozilo i provjerite jesu li lanci
ispravno napeti.
Izbjegavajte vožnju s lancima na cesti
bez snijega, kako se ne bi oštetile
gume i kolnik. Ako vaše vozilo ima
aluminijske naplatke, pazite da nijedan
dio lanca ili pričvršćenja ne dođe u
kontakt s naplatkom.
Vodite računa o posebnim propisima
u svakoj zemlji o korištenju lanaca za
snijeg i o najvećoj dopuštenoj brzini.
Koristite isključivo lance projektirane za kotače
vašeg vozila:
Dimenzije originalnih guma Najveća veličina
karika
215/60

R16 9

mm
215/55

R17
225/45

R18
225/40

R19
lanci se ne mogu postavljati
Svakako se preporučuje da uvježbate
postavljanje lanaca prije polaska, na
ravnoj i suhoj površini.
Praktične informacije

DS4_hr_Chap09_info-pratiques_ed03-2015

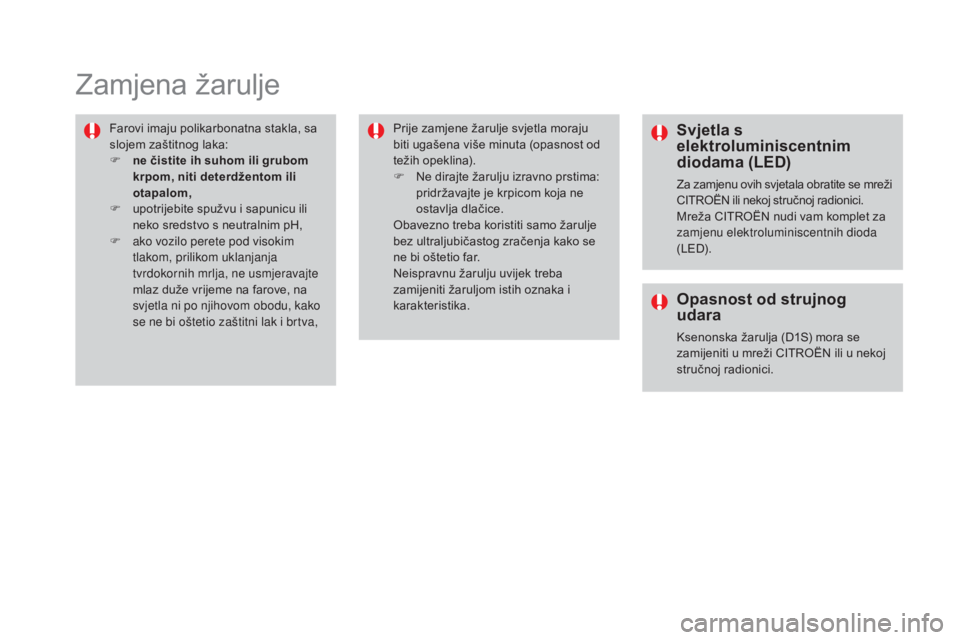

Zamjena žarulje
Farovi imaju polikarbonatna stakla, sa
slojem zaštitnog laka:
F
n
e čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
F

u
potrijebite spužvu i sapunicu ili
neko sredstvo s neutralnim pH,
F

a
ko vozilo perete pod visokim
tlakom, prilikom uklanjanja
tvrdokornih mrlja, ne usmjeravajte
mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako
se ne bi oštetio zaštitni lak i brtva, Prije zamjene žarulje svjetla moraju
biti ugašena više minuta (opasnost od
težih opeklina).
F

N
e dirajte žarulju izravno prstima:
pridržavajte je krpicom koja ne
ostavlja dlačice.
Obavezno treba koristiti samo žarulje
bez ultraljubičastog zračenja kako se
ne bi oštetio far.
Neispravnu žarulju uvijek treba
zamijeniti žaruljom istih oznaka i
karakteristika.Svjetla s
elektroluminiscentnim
diodama (LED)
Za zamjenu ovih svjetala obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Mreža CITROËN nudi vam komplet za
zamjenu elektroluminiscentnih dioda
(LED).
Opasnost od strujnog
udara
Ksenonska žarulja (D1S) mora se
zamijeniti u mreži CITROËN ili u nekoj
stručnoj radionici.

245
DS4_hr_Chap09_info-pratiques_ed03-2015
Žarulje sa zaticima tipa H1, H7... treba
dobro namjestiti kako bi se osigurala
kvalitetna rasvjeta.
Model sa ksenonskim žaruljama i
full LED

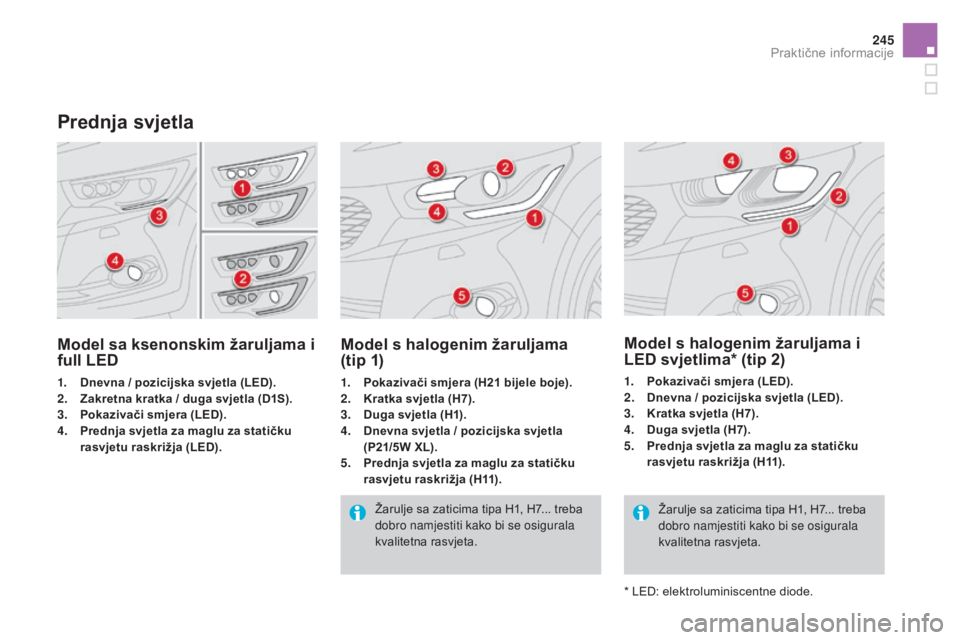

1. Dnevna / pozicijska svjetla (LED).
2. Zakretna kratka / duga svjetla (D1S).
3.
P

okazivači smjera (LED).
4.
P

rednja svjetla za maglu za statičku
rasvjetu raskrižja (LED).
Model s halogenim žaruljama
(tip 1)
1. Pokazivači smjera (H21 bijele boje).
2. kr
atka svjetla (H7).
3.
D

uga svjetla (H1).
4.
D

nevna svjetla / pozicijska svjetla
(P21/5W XL).
5.
P

rednja svjetla za maglu za statičku
rasvjetu raskrižja (H11).
Prednja svjetla
Model s halogenim žaruljama i
LED svjetlima* (tip 2)
1. Pokazivači smjera (LED).
2. D nevna / pozicijska svjetla (LED).
3.
kr

atka svjetla (H7).
4.
D

uga svjetla (H7).
5.
P

rednja svjetla za maglu za statičku
rasvjetu raskrižja ( H11) .
Žarulje sa zaticima tipa H1, H7... treba
dobro namjestiti kako bi se osigurala
kvalitetna rasvjeta.
* LED: elektroluminiscentne diode.
Praktične informacije

DS4_hr_Chap09_info-pratiques_ed03-2015
Zamjena žarulje pokazivača
smjera
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti
samo žaruljama istih karakteristika i
boje.
Brže bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava
na neispravnost jedne od žarulja na
odgovarajućoj strani.
Model s halogenim svjetlima (tip 2) i model
sa ksenonskim svjetlima
Za zamjenu svjetala s elektroluminiscentnim
diodama, obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Model s halogenim svjetlima (tip 1)
F
D
ržač žarulje okrenite za četvrtinu kruga i
izvadite ga.
F

I

zvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Pristup žaruljama
Za pristup zaštitnim poklopcima žarulja
potrebno je izvršiti sljedeći postupak, ovisno o
motoru i samo na lijevoj strani.
F

O
tkopčajte tri kopče deflektora zraka i
skinite ga.
F

O
tkopčajte sajlu za otvaranje poklopca
motora na oba pričvrsna mjesta.
F

P
omaknite sajlu prema dolje.
Nakon zamjene žarulje, ne zaboravite sve
vratiti na mjesto (sajlu i deflektor zraka).
