2016 CITROEN DS4 Upute Za Rukovanje (in Croatian)

263
DS4_hr_Chap09_info-pratiques_ed03-2015
Štedljiv način radaSustav upravlja trajanjem rada pojedinih funkcija, kako bi se održala dovoljna napunjenost
akumulatora.
Nakon gašenja motora, neke funkcije mogu se i dalje koristiti u ukupnom trajanju od trideset
minuta, poput autoradija, brisača, kratkih svjetala, stropnih svjetala...To vrijeme može biti bitno kraće ako je
akumulator slabo napunjen.
Motor se ne može pokrenuti ako je
akumulator ispražnjen (vidi odgovarajuću
to č k u).
Ako je u tom trenutku u tijeku telefonski
razgovor, uz navigacijski sustav, on će
biti prekinut nakon 10
minuta.
Uključivanje štedljivog
načina rada
Nakon isteka tog vremena, na ekranu se
prikazuje poruka o prelasku u štedljiv način
rada, a uključene funkcije se isključuju.
Prestanak štedljivog načina
rada
Isključene funkcije automatski će se ponovo
uključiti nakon narednog pokretanja motora.
F
A
ko neku funkciju želite odmah koristiti,
pokrenite motor i pustite ga da radi nekoliko
trenutaka.
Potrebna oprema bit će vam na raspolaganju
u razdoblju dvostruko duljem od vremena rada
motora. Međutim, to vrijeme je uvijek između
pet i trideset minuta.
Sustav rasterećenjaSustav koji nadzire korištenje određenih
funkcija, ovisno o preostaloj energiji u
akumulatoru.
U vožnji, sustav rasterećenja privremeno
isključuje pojedine funkcije, poput klima
uređaja, grijača stražnjeg stakla...
Isključene funkcije automatski se ponovo
uključuju čim to dopuste uvjeti.
Praktične informacije

DS4_hr_Chap09_info-pratiques_ed03-2015

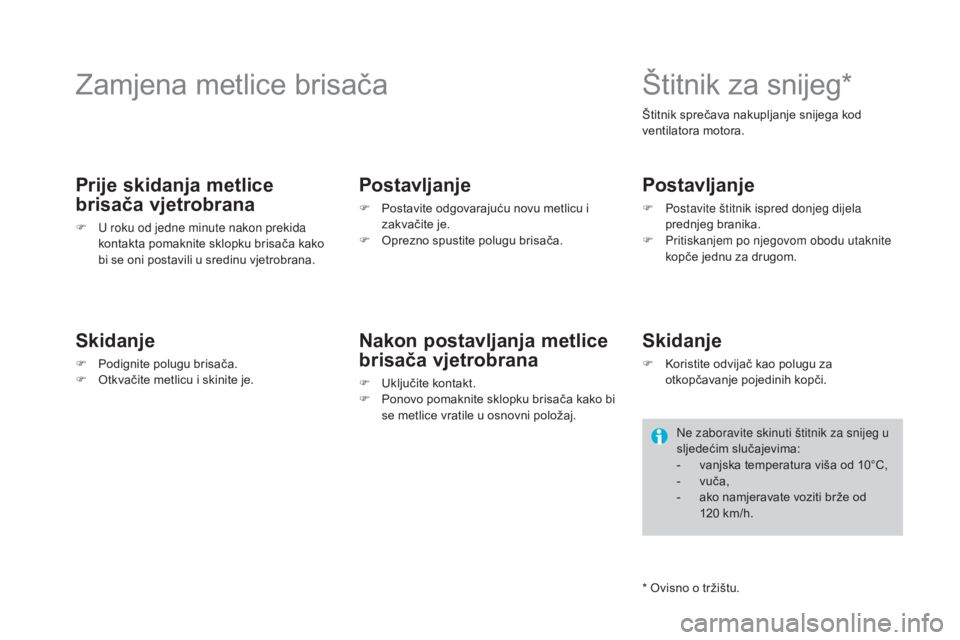

Zamjena metlice brisača
Prije skidanja metlice
brisača vjetrobrana
F U roku od jedne minute nakon prekida kontakta pomaknite sklopku brisača kako
bi se oni postavili u sredinu vjetrobrana.
Skidanje
F Podignite polugu brisača.
F O tkvačite metlicu i skinite je.
Postavljanje
F Postavite odgovarajuću novu metlicu i zakvačite je.
F

O
prezno spustite polugu brisača.
nakon postavljanja metlice
brisača vjetrobrana
F Uključite kontakt.
F P onovo pomaknite sklopku brisača kako bi
se metlice vratile u osnovni položaj.
Štitnik za snijeg*
Postavljanje
F Postavite štitnik ispred donjeg dijela prednjeg branika.
F

P
ritiskanjem po njegovom obodu utaknite
kopče jednu za drugom.
Skidanje
F Koristite odvijač kao polugu za otkopčavanje pojedinih kopči.
Ne zaboravite skinuti štitnik za snijeg u
sljedećim slučajevima:
-

v
anjska temperatura viša od 10°C,
-

v
uča,
-

a
ko namjeravate voziti brže od
120
km/h.
Štitnik sprečava nakupljanje snijega kod
ventilatora motora.
* Ovisno o tržištu.

265
DS4_hr_Chap09_info-pratiques_ed03-2015

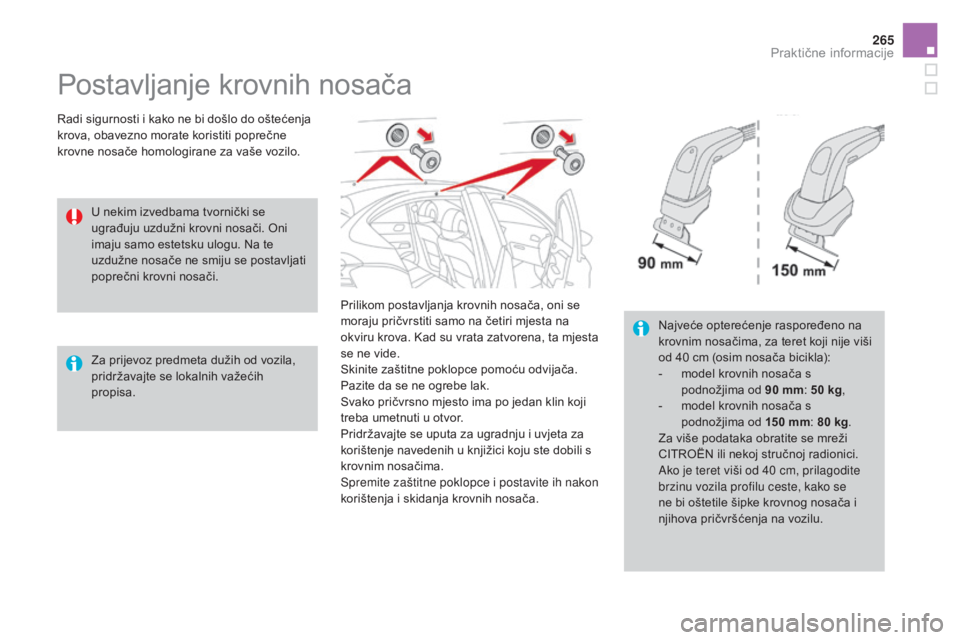

Postavljanje krovnih nosača
Radi sigurnosti i kako ne bi došlo do oštećenja
krova, obavezno morate koristiti poprečne
krovne nosače homologirane za vaše vozilo.Prilikom postavljanja krovnih nosača, oni se
moraju pričvrstiti samo na četiri mjesta na
okviru krova. Kad su vrata zatvorena, ta mjesta
se ne vide.
Skinite zaštitne poklopce pomoću odvijača.
Pazite da se ne ogrebe lak.
Svako pričvrsno mjesto ima po jedan klin koji
treba umetnuti u otvor.
Pridržavajte se uputa za ugradnju i uvjeta za
korištenje navedenih u knjižici koju ste dobili s
krovnim nosačima.
Spremite zaštitne poklopce i postavite ih nakon
korištenja i skidanja krovnih nosača. Najveće opterećenje raspoređeno na
krovnim nosačima, za teret koji nije viši
od 40
cm (osim nosača bicikla):
-

m
odel krovnih nosača s
podnožjima od 90
mm: 50
kg,
-

m
odel krovnih nosača s
podnožjima od 150
mm: 80
kg.
Za više podataka obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Ako je teret viši od 40
cm, prilagodite
brzinu vozila profilu ceste, kako se
ne bi oštetile šipke krovnog nosača i
njihova pričvršćenja na vozilu.
Za prijevoz predmeta dužih od vozila,
pridržavajte se lokalnih važećih
propisa. U nekim izvedbama tvornički se
ugrađuju uzdužni krovni nosači. Oni
imaju samo estetsku ulogu. Na te
uzdužne nosače ne smiju se postavljati
poprečni krovni nosači.
Praktične informacije

DS4_hr_Chap09_info-pratiques_ed03-2015

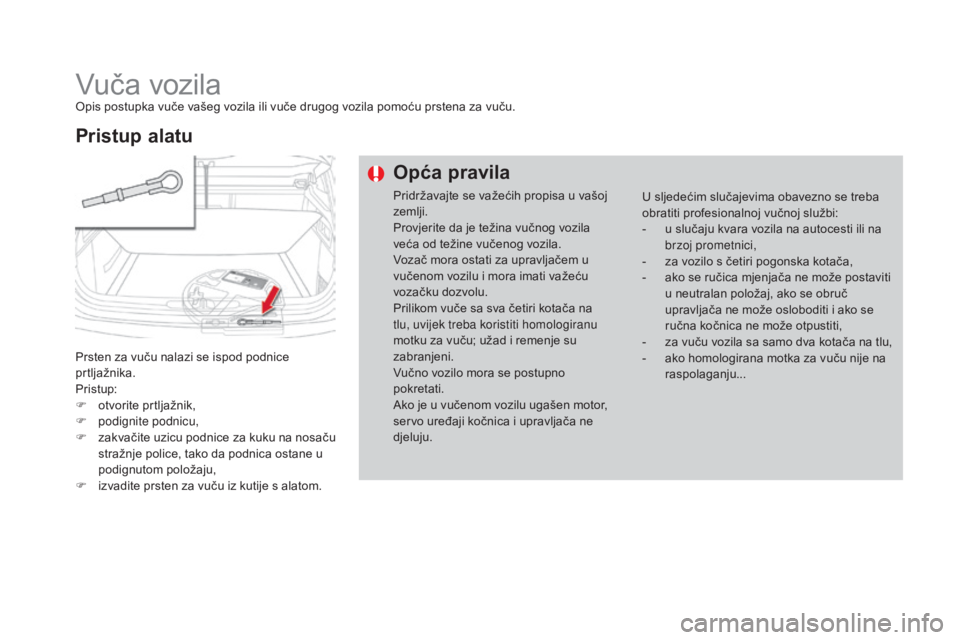

Vuča vozilaOpis postupka vuče vašeg vozila ili vuče drugog vozila pomoću prstena za vuču.
Prsten za vuču nalazi se ispod podnice
prtljažnika.
Pristup:
F
o
tvorite prtljažnik,
F

po
dignite podnicu,
F

z
akvačite uzicu podnice za kuku na nosaču
stražnje police, tako da podnica ostane u
podignutom položaju,
F

i
zvadite prsten za vuču iz kutije s alatom.
Pristup alatu Opća pravila
Pridržavajte se važećih propisa u vašoj
zemlji.
Provjerite da je težina vučnog vozila
veća od težine vučenog vozila.
Vozač mora ostati za upravljačem u
vučenom vozilu i mora imati važeću
vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na
tlu, uvijek treba koristiti homologiranu
motku za vuču; užad i remenje su
zabranjeni.
Vučno vozilo mora se postupno
pokretati.
Ako je u vučenom vozilu ugašen motor,
servo uređaji kočnica i upravljača ne
djeluju. U sljedećim slučajevima obavezno se treba
obratiti profesionalnoj vučnoj službi:
-

u s
lučaju kvara vozila na autocesti ili na
brzoj prometnici,
-

z
a vozilo s četiri pogonska kotača,
-

a
ko se ručica mjenjača ne može postaviti
u neutralan položaj, ako se obruč
upravljača ne može osloboditi i ako se
ručna kočnica ne može otpustiti,
-

z
a vuču vozila sa samo dva kotača na tlu,
-

a
ko homologirana motka za vuču nije na
raspolaganju...

267
DS4_hr_Chap09_info-pratiques_ed03-2015
F Skinite poklopac na prednjem braniku pritiskom na njegov lijevi dio.
F

D
o kraja zavrnite prsten za vuču.
F

P
ostavite motku za vuču.
Vuča vašeg vozila Vuča drugog vozila
F Ručicu mjenjača postavite u
neutralan položaj (položaj N
automatskog mjenjača).
N

epoštivanje ovog pravila može
imati za posljedicu oštećenje
nekih sklopova (kočnice, prijenos
snage...) i izostanak djelovanja
servo uređaja kočnica nakon
narednog pokretanja motora.
F

O

slobodite obruč upravljača i otpustite
parkirnu kočnicu.
F

U

palite četiri žmigavca na oba vozila.
F

P

olako krenite i sporo vozite na kratkoj
udaljenosti. F

S
kinite poklopac na stražnjem braniku
pritiskom na njegov gornji dio.
F

D
o kraja zavrnite prsten za vuču.
F

P
ostavite motku za vuču.
F

U
palite četiri žmigavca na oba vozila.
F

P
olako krenite i sporo vozite na kratkoj
udaljenosti.
Praktične informacije

DS4_hr_Chap09_info-pratiques_ed03-2015
Kuka za prikolicu
Preporučujemo da upotrebljavate
samo originalne kuke za vuču
CITROËN i njihova ožičenja, ispitane i
homologirane još prilikom projektiranja
vozila i da se za ugradnju kuke za
vuču obratite mreži CITROËN ili nekoj
stručnoj radionici.
U slučaju ugradnje izvan mreže
CITROËN, obavezno treba poštivati
preporuke proizvođača.
Vaše je vozilo prvenstveno predviđeno za
prijevoz osoba i prtljage, ali možete ga koristiti i
za vuču prikolice. Vozilo koje vuče prikolicu izloženo
je većim naprezanjima, a od vozača
zahtijeva posebnu pažnju.
Više podataka o savjetima za vožnju
ako vozilo vuče prikolicu možete naći u
odgovarajućoj točki.
Više podataka o masama i vučnim
opterećenjima vozila možete naći u
odgovarajućoj točki.

269
DS4_hr_Chap09_info-pratiques_ed03-2015

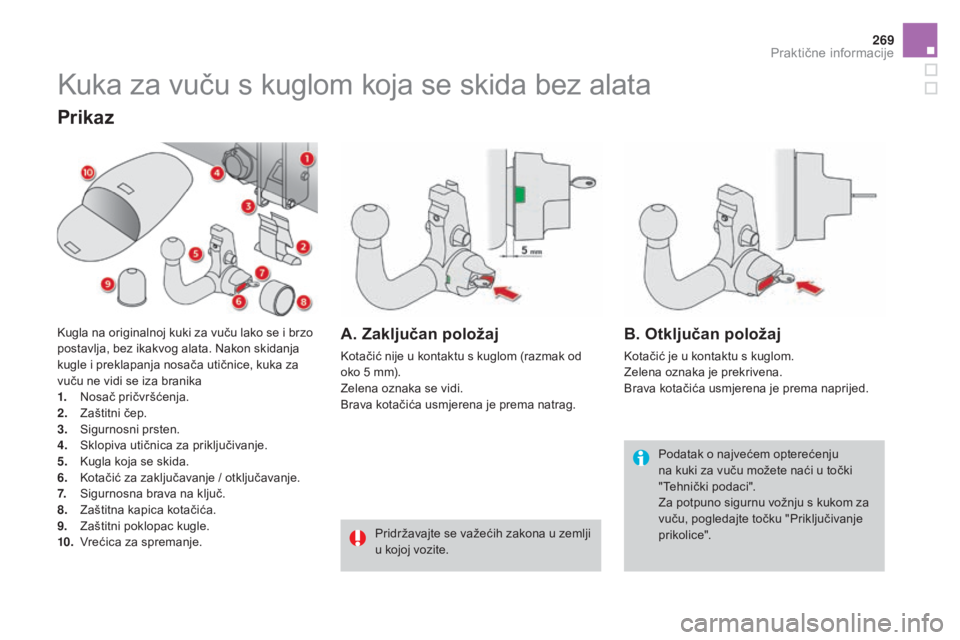

Kuka za vuču s kuglom koja se skida bez alata
Podatak o najvećem opterećenju
na kuki za vuču možete naći u točki
"Tehnički podaci".
Za potpuno sigurnu vožnju s kukom za
vuču, pogledajte točku "Priključivanje
prikolice".
Pridržavajte se važećih zakona u zemlji
u kojoj vozite.
Prikaz
Kugla na originalnoj kuki za vuču lako se i brzo
postavlja, bez ikakvog alata. Nakon skidanja
kugle i preklapanja nosača utičnice, kuka za
vuču ne vidi se iza branika
1.
N

osač pričvršćenja.
2.
Z

aštitni čep.
3.
S

igurnosni prsten.
4.
S

klopiva utičnica za priključivanje.
5.
K

ugla koja se skida.
6.
K

otačić za zaključavanje / otključavanje.
7.
S

igurnosna brava na ključ.
8.
Z

aštitna kapica kotačića.
9.
Z

aštitni poklopac kugle.
10.
V

rećica za spremanje.A. Zaključan položaj
Kotačić nije u kontaktu s kuglom (razmak od
oko 5 mm).
Zelena oznaka se vidi.
Brava kotačića usmjerena je prema natrag.
B. Otključan položaj
Kotačić je u kontaktu s kuglom.
Zelena oznaka je prekrivena.
Brava kotačića usmjerena je prema naprijed.
Praktične informacije

DS4_hr_Chap09_info-pratiques_ed03-2015

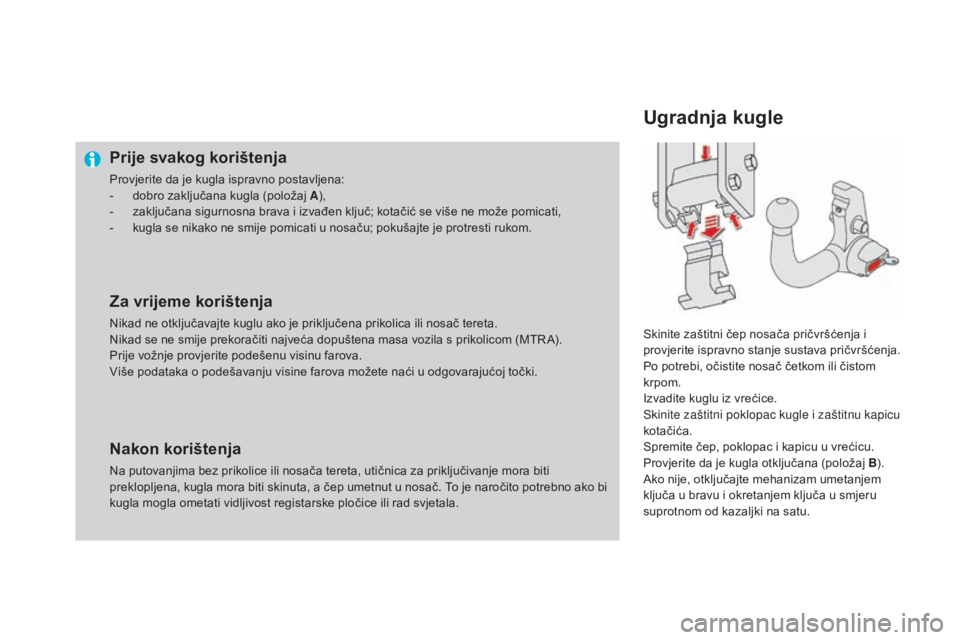

Prije svakog korištenja
Provjerite da je kugla ispravno postavljena:
- d obro zaključana kugla (položaj A ),
-

z
aključana sigurnosna brava i izvađen ključ; kotačić se više ne može pomicati,
-

k
ugla se nikako ne smije pomicati u nosaču; pokušajte je protresti rukom.
Za vrijeme korištenja
Nikad ne otključavajte kuglu ako je priključena prikolica ili nosač tereta.
Nikad se ne smije prekoračiti najveća dopuštena masa vozila s prikolicom (MTR A).
Prije vožnje provjerite podešenu visinu farova.
Više podataka o podešavanju visine farova možete naći u odgovarajućoj točki.
nakon korištenja
Na putovanjima bez prikolice ili nosača tereta, utičnica za priključivanje mora biti
preklopljena, kugla mora biti skinuta, a čep umetnut u nosač. To je naročito potrebno ako bi
kugla mogla ometati vidljivost registarske pločice ili rad svjetala.
Ugradnja kugle
Skinite zaštitni čep nosača pričvršćenja i
provjerite ispravno stanje sustava pričvršćenja.
Po potrebi, očistite nosač četkom ili čistom
krpom.
Izvadite kuglu iz vrećice.
Skinite zaštitni poklopac kugle i zaštitnu kapicu
kotačića.
Spremite čep, poklopac i kapicu u vrećicu.
Provjerite da je kugla otključana (položaj B ).
Ako nije, otključajte mehanizam umetanjem
ključa u bravu i okretanjem ključa u smjeru
suprotnom od kazaljki na satu.
