2016 CITROEN DS4 Upute Za Rukovanje (in Croatian)

247
DS4_hr_Chap09_info-pratiques_ed03-2015

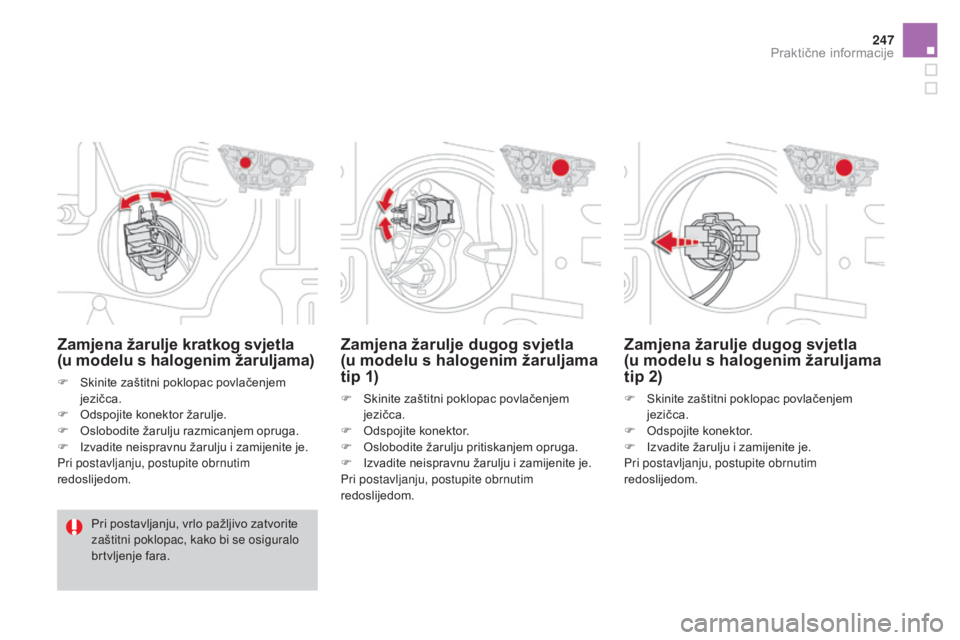

Zamjena žarulje kratkog svjetla
(u modelu s halogenim žaruljama)
F Skinite zaštitni poklopac povlačenjem
jezičca.
F

O
dspojite konektor žarulje.
F

O
slobodite žarulju razmicanjem opruga.
F

I
zvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Pri postavljanju, vrlo pažljivo zatvorite
zaštitni poklopac, kako bi se osiguralo
brtvljenje fara.
Zamjena žarulje dugog svjetla
(u modelu s halogenim žaruljama
tip 1)
F Skinite zaštitni poklopac povlačenjem jezičca.
F

O
dspojite konektor.
F

O
slobodite žarulju pritiskanjem opruga.
F

I
zvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulje dugog svjetla
(u modelu s halogenim žaruljama
tip 2)
F Skinite zaštitni poklopac povlačenjem jezičca.
F

O
dspojite konektor.
F

I
zvadite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Praktične informacije

DS4_hr_Chap09_info-pratiques_ed03-2015
Zamjena žarulje dnevnog svjetla /
pozicijskog svjetla (model s
halogenim svjetlima tipa 1)
F Skinite zaštitni poklopac povlačenjem
jezičca.
F

O
dspojite konektor.
F

O
krenite držač žarulje za četvrtinu kruga i
izvadite ga.
F

I
zvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena bočnog pokazivača
smjera
F Umetnite plosnati odvijač prema sredini pokazivača smjera, između njega i
podnožja retrovizora.
F

Z
akretanjem plosnatog odvijača izvadite
pokazivač smjera iz ležišta i skinite ga.
F

O
dspojite konektor pokazivača smjera.
Pri postavljanju, postupite obrnutim
redoslijedom.
Nove bočne pokazivače smjera možete
nabaviti u mreži CITROËN ili u nekoj stručnoj
radionici.
Zamjena žarulje dnevnog svjetla /
pozicijskog svjetla (model s
halogenim žaruljama tipa 2
ili sa
ksenonskim žaruljama)
Za zamjenu svjetala s elektroluminiscentnim
diodama, obratite se mreži CITROËN ili nekoj
stručnoj radionici.

249
DS4_hr_Chap09_info-pratiques_ed03-2015

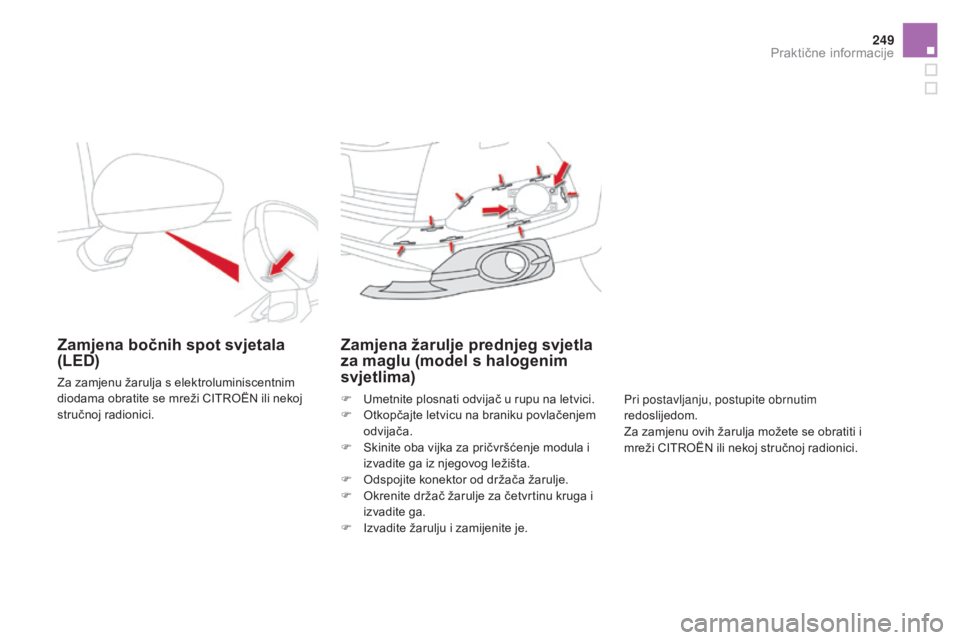

Zamjena bočnih spot svjetala
(LED)
Za zamjenu žarulja s elektroluminiscentnim
diodama obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Zamjena žarulje prednjeg svjetla
za maglu (model s halogenim
svjetlima)
F Umetnite plosnati odvijač u rupu na letvici.
F O tkopčajte letvicu na braniku povlačenjem
odvijača.
F

S
kinite oba vijka za pričvršćenje modula i
izvadite ga iz njegovog ležišta.
F

O
dspojite konektor od držača žarulje.
F

O
krenite držač žarulje za četvrtinu kruga i
izvadite ga.
F

I
zvadite žarulju i zamijenite je. Pri postavljanju, postupite obrnutim
redoslijedom.
Za zamjenu ovih žarulja možete se obratiti i
mreži CITROËN ili nekoj stručnoj radionici.
Praktične informacije

DS4_hr_Chap09_info-pratiques_ed03-2015

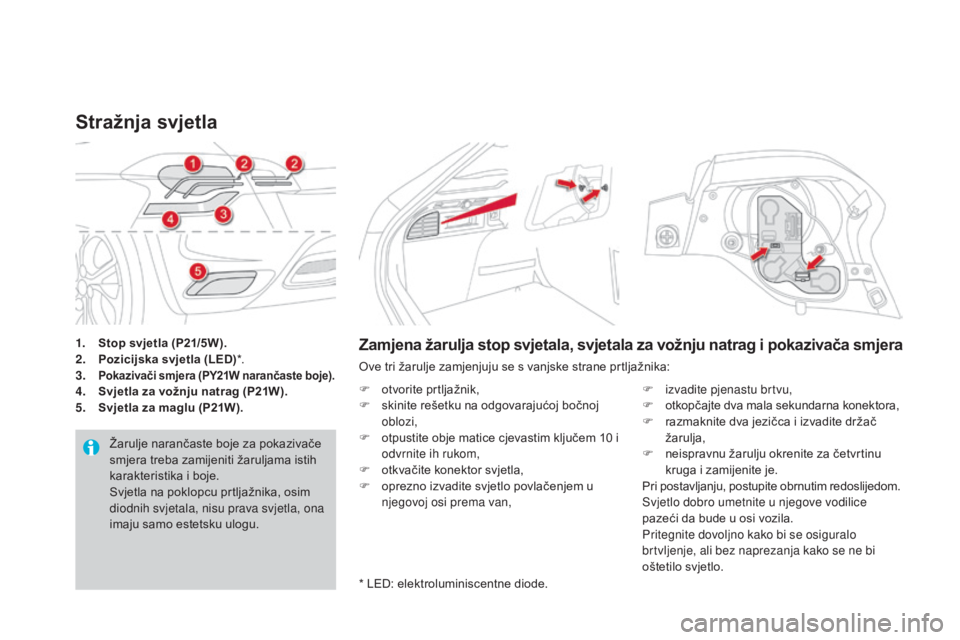

1. Stop svjetla (P21/5W).
2. Pozicijska svjetla (LED) *.
3.
Pokazivači smjera (PY21W narančaste boje).4. Svjetla za vožnju natrag (P21W).
5. S vjetla za maglu (P21W).
Stražnja svjetla
Žarulje narančaste boje za pokazivače
smjera treba zamijeniti žaruljama istih
karakteristika i boje.
Svjetla na poklopcu prtljažnika, osim
diodnih svjetala, nisu prava svjetla, ona
imaju samo estetsku ulogu.
Zamjena žarulja stop svjetala, svjetala za vožnju natrag i pokazivača smjera
Ove tri žarulje zamjenjuju se s vanjske strane prtljažnika:
F

o
tvorite prtljažnik,
F

s
kinite rešetku na odgovarajućoj bočnoj
oblozi,
F

o
tpustite obje matice cjevastim ključem 10 i
odvrnite ih rukom,
F

o
tkvačite konektor svjetla,
F

o
prezno izvadite svjetlo povlačenjem u
njegovoj osi prema van, F

iz
vadite pjenastu brtvu,
F

o
tkopčajte dva mala sekundarna konektora,
F

r
azmaknite dva jezičca i izvadite držač
žarulja,
F

n
eispravnu žarulju okrenite za četvrtinu
kruga i zamijenite je.
Pri postavljanju, postupite obrnutim redoslijedom.
Svjetlo dobro umetnite u njegove vodilice
pazeći da bude u osi vozila.
Pritegnite dovoljno kako bi se osiguralo
brtvljenje, ali bez naprezanja kako se ne bi
oštetilo svjetlo.
* LED: elektroluminiscentne diode.

251
DS4_hr_Chap09_info-pratiques_ed03-2015

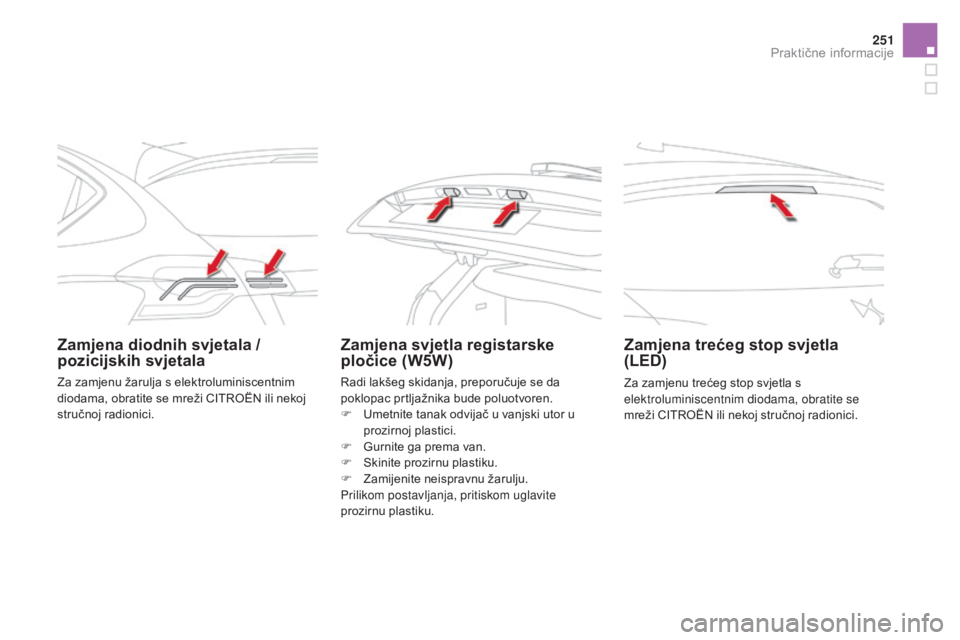

Zamjena diodnih svjetala /
pozicijskih svjetalaZamjena svjetla registarske
pločice (W5W)Zamjena trećeg stop svjetla
(LED)
Za zamjenu trećeg stop svjetla s
elektroluminiscentnim diodama, obratite se
mreži CITROËN ili nekoj stručnoj radionici.
Za zamjenu žarulja s elektroluminiscentnim
diodama, obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Radi lakšeg skidanja, preporučuje se da
poklopac prtljažnika bude poluotvoren.
F

U

metnite tanak odvijač u vanjski utor u
prozirnoj plastici.
F

G

urnite ga prema van.
F

S

kinite prozirnu plastiku.
F

Z

amijenite neispravnu žarulju.
Prilikom postavljanja, pritiskom uglavite
prozirnu plastiku.
Praktične informacije

DS4_hr_Chap09_info-pratiques_ed03-2015

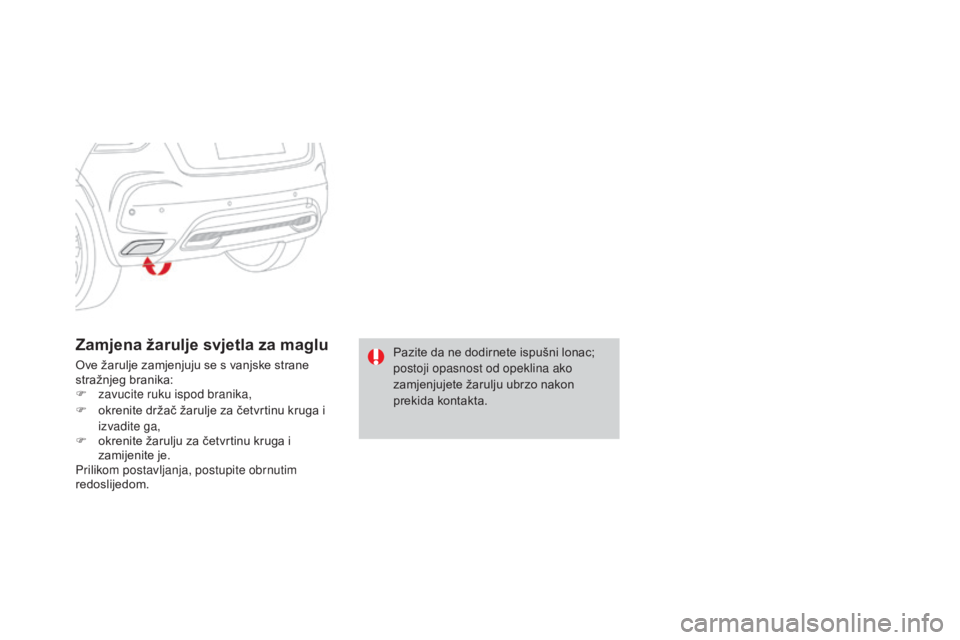

Zamjena žarulje svjetla za maglu
Ove žarulje zamjenjuju se s vanjske strane
stražnjeg branika:
F
z
avucite ruku ispod branika,
F

o
krenite držač žarulje za četvrtinu kruga i
izvadite ga,
F

o
krenite žarulju za četvrtinu kruga i
zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom. Pazite da ne dodirnete ispušni lonac;
postoji opasnost od opeklina ako
zamjenjujete žarulju ubrzo nakon
prekida kontakta.

253
DS4_hr_Chap09_info-pratiques_ed03-2015
Zamjena osigurača
Štipaljka je pričvršćena na poleđini poklopca
kućišta osigurača u armaturnoj ploči.
Pristup:
F
o
tkvačite poklopac povlačenjem gornjeg
desnog dijela, zatim lijevog dijela,
F

p
otpuno izvadite poklopac i okrenite ga,
Pristup alatu
F izvadite nosač na čijoj poleđini je pričvršćena štipaljka.
Praktične informacije

DS4_hr_Chap09_info-pratiques_ed03-2015
Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora, obratite se mreži
CITROËN ili nekoj stručnoj radionici.
CITROËN otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad,
zbog ugradnje dodatne opreme koju
nije isporučio ni preporučio CITROËN
i koja nije ugrađena prema njegovim
pravilima, posebno ako svi dodatno
priključeni uređaji ukupno troše više od
10
mil
iampera.
Prije zamjene osigurača potrebno je:
F

u

tvrditi uzrok kvara i otkloniti ga,
F

i

sključiti sve električne potrošače,
F
z
akočiti vozilo i prekinuti kontakt,
F
p
ronaći neispravan osigurač pomoću
tablica i shema na sljedećim stranicama.
Zamjena osigurača
Ispravan Pregorio
Zamjena nekog osigurača koji nije
naveden u narednim tablicama mogla
bi uzrokovati tešku neispravnost
u vašem vozilu. Obratite se mreži
CITROËN ili nekoj stručnoj radionici. Štipaljka
Prilikom zahvata na nekom osiguraču,
obavezno treba:
F

u

potrijebiti posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjeriti
stanje njegove metalne niti,
F

u

vijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi ubrzo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži CITROËN ili u nekoj stručnoj radionici.
