2016 CITROEN DS4 Navodila Za Uporabo (in Slovenian)

247
DS4_sl_Chap09_info-pratiques_ed03-2015
Zamenjava žarnic zasenčenih luči
(pri modelu s halogenskimi lučmi)
F Odstranite zaščitni pokrov, tako da povlečete jeziček.
F

O
dklopite konektor.
F

R
azprite vzmeti, da žarnica izskoči iz
ležišča.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Zaščitni pokrov zelo skrbno namestite
nazaj na njegovo mesto, da zagotovite
ustrezno tesnjenje žarometa.
Zamenjava žarnic dolgih luči
(pri modelu s halogenskimi lučmi
t i p a 1)
F Odstranite zaščitni pokrov, tako da povlečete jeziček.
F

O
dklopite konektor.
F

R
azprite vzmeti, da žarnica izskoči iz
ležišča.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Zamenjava žarnic dolgih luči
(pri modelu s halogenskimi lučmi
tipa 2)
F Odstranite zaščitni pokrov, tako da povlečete jeziček.
F

O
dklopite konektor.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Praktične informacije

DS4_sl_Chap09_info-pratiques_ed03-2015
Zamenjava žarnic dnevnih/
pozicijskih luči (na modelu s
halogenskimi lučmi tipa 1)
F Odstranite zaščitni pokrov, tako da povlečete jeziček.
F

O
dklopite konektor.
F

N
osilec žarnice zavrtite za četrt vrtljaja in
ga odstranite.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Zamenjava integriranega
bočnega smernika
F Ploščat izvijač vtaknite proti sredini bočnega smernika, med njim in
podstavkom vzvratnega ogledala.
F

N
agnite ploščat izvijač, da izvlečete in
odstranite smernik.
F

O
dklopite konektor smernika.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Smernik si priskrbite v CITROËNOVI servisni
mreži ali v kvalificirani servisni delavnici.
Zamenjava žarnic dnevnih/
pozicijskih luči (pri modelu s
halogenskimi lučmi tipa 2
ali
ksenonskimi lučmi)
Za zamenjavo te vrste žarnic s svetlečimi
diodami se obrnite na CITROËNOVO servisno
mrežo ali kvalificirano servisno delavnico.

249
DS4_sl_Chap09_info-pratiques_ed03-2015
Zamenjava žarnic lučk za
zunanjo stransko osvetlitev (LED)
Za zamenjavo teh svetlečih diod se obrnite
na CITROËNOVO servisno mrežo ali na
kvalificirano servisno delavnico.
Zamenjava žarnic pri meglenkah
(na različici s halogenskimi
lučmi)
F V odprtino na okrasnem pokrovu vtaknite ploščat izvijač.
F

P
ovlecite in odpnite okrasni pokrov
blatnika.
F

O
dstranite pritrdilna vijaka modula in ga
izvlecite iz ležišča.
F

O
dklopite konektor nosilca žarnice.
F

N
osilec žarnice zavrtite za četrt vrtljaja in
ga odstranite.
F

I
zvlecite žarnico in jo zamenjajte. Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Za zamenjavo teh žarnic se lahko po nasvet
obrnete tudi na CITROËNOVO servisno mrežo
ali na usposobljeno servisno delavnico.
Praktične informacije

DS4_sl_Chap09_info-pratiques_ed03-2015

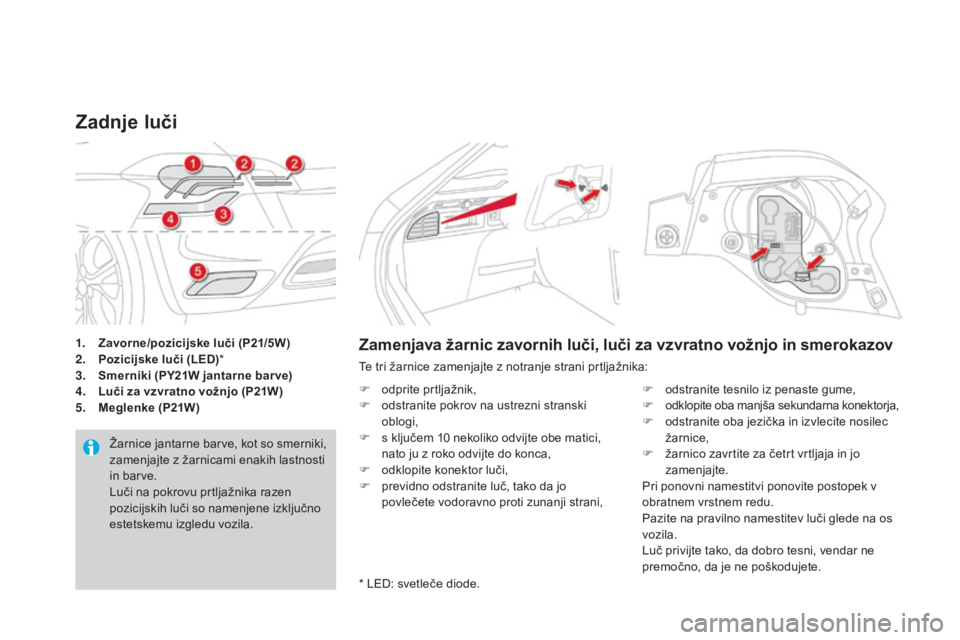

1. Zavorne/pozicijske luči (P21/5W)
2. Pozicijske luči (lE D)*
3.
S

merniki (PY21W jantarne bar ve)
4.
luči

za vzvratno vožnjo (P21W )
5.
M

eglenke (P21W)
Zadnje luči
Žarnice jantarne barve, kot so smerniki,
zamenjajte z žarnicami enakih lastnosti
in barve.
Luči na pokrovu prtljažnika razen
pozicijskih luči so namenjene izključno
estetskemu izgledu vozila.
Zamenjava žarnic zavornih luči, luči za vzvratno vožnjo in smerokazov
Te tri žarnice zamenjajte z notranje strani prtljažnika:
F
o
dprite prtljažnik,
F

o
dstranite pokrov na ustrezni stranski
oblogi,
F

s k
ljučem 10 nekoliko odvijte obe matici,
nato ju z roko odvijte do konca,
F

o
dklopite konektor luči,
F

p
revidno odstranite luč, tako da jo
povlečete vodoravno proti zunanji strani, F

o
dstranite tesnilo iz penaste gume,
F

o
dklopite oba manjša sekundarna konektorja,
F

o
dstranite oba jezička in izvlecite nosilec
žarnice,
F

ž
arnico zavrtite za četrt vrtljaja in jo
zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Pazite na pravilno namestitev luči glede na os
vozila.
Luč privijte tako, da dobro tesni, vendar ne
premočno, da je ne poškodujete.
* LED: svetleče diode.

251
DS4_sl_Chap09_info-pratiques_ed03-2015
Zamenjava svetlobnih vodil/
žarnic pozicijskih lučiZamenjava žarnice luči za
osvetlitev registrske tablice (W5W)Zamenjava tretje zavorne luči
(LED)
Za zamenjavo teh svetlečih diod se obrnite
na CITROËNOVO servisno mrežo ali na
kvalificirano servisno delavnico.
Za zamenjavo teh svetlečih diod se obrnite
na CITROËNOVO servisno mrežo ali na
kvalificirano servisno delavnico.
Zaradi lažje odstranitve žarnice opravite
postopek pri napol odprtem prtljažniku.
F

V

taknite tanek izvijač v zarezo na zunanji
strani prozorne maske.
F

P

otisnite jo navzven.
F

O

dstranite masko.
F

Z

amenjajte okvarjeno žarnico.
Pri ponovni namestitvi pritisnite na prozorno
masko, da jo zapnete.
Praktične informacije

DS4_sl_Chap09_info-pratiques_ed03-2015
Zamenjava sprednjih
meglenk
Žarnice sprednjih meglenk je treba zamenjati z
zunanje strani zadnjega odbijača:
F
z r
oko sezite pod odbijač,
F

n
osilec žarnice zavrtite za četrt
vrtljaja in ga izvlecite,
F

ž
arnico zavrtite za četrt vrtljaja in jo
zamenjajte.
Pri ponovni namestitvi opravite postopek v
obratnem vrstnem redu. Pazite, da se ne dotaknete izpušnega
lonca, saj obstaja velika nevarnost
opeklin, če želite žarnico zamenjati že
nekaj minut po izključitvi kontakta.

253
DS4_sl_Chap09_info-pratiques_ed03-2015
Zamenjava varovalke
Klešče so nameščene na hrbtni strani pokrova
ohišja varovalk pod armaturno ploščo.
Dostop:
F
O
dpnite pokrov, tako da povlečete najprej
njegov zgornji desni del, nato pa še levega.
F

P
okrov do konca izvlecite in ga zavrtite.
Dostop do orodja
F Snemite nosilec na hrbtni strani pokrova, na katerem so pritrjene klešče.
Praktične informacije

DS4_sl_Chap09_info-pratiques_ed03-2015
Namestitev dodatne
električne opreme
Električni tokokrog je zasnovan za
delovanje serijske ali dodatne opreme.
Pred vgradnjo druge opreme ali
dodatne električne opreme se o
tem posvetujte s strokovnjakom v
CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici.
CITROËN zavrača vsakršno
odgovornost za stroške popravila vozila
ali nepravilno delovanje zaradi vgradnje
dodatne opreme, ki je ni dobavil in
priporočil CITROËN, in ni bila vgrajena
po njegovih navodilih, kar še zlasti
velja za vse dodatno vgrajene naprave,
katerih tok presega 10 miliamperov.
Pred zamenjavo varovalke morate ugotoviti:
F

v

zrok okvare in ga odpraviti
F

i

zklopiti vse električne porabnike
F
z
austaviti vozilo in izključiti kontakt
F
p
oiskati varovalko v okvari s pomočjo
dodelitvenih tabel in shematskih prikazov
na naslednjih straneh
Zamenjava varovalke
Dobra Pokvarjena
Če namestite varovalko, ki ni navedena
v spodnji tabeli, lahko to povzroči
resno okvaro na vozilu. Stopite v stik
s CITROËNOVO servisno mrežo ali z
usposobljeno servisno delavnico.
k
lešče
Za izvajanje posega na varovalki obvezno:
F

u

porabite posebne klešče za odstranitev
varovalke iz ležišča in preverite stanje
nitke,
F

p

regorelo varovalko vedno zamenjajte
z varovalko enake jakosti (iste barve);
drugačna jakost lahko povzroči nepravilno
delovanje (nevarnost požara).
Če se okvara pojavi kmalu po zamenjavi
varovalke, naj električno opremo preverijo v
CITROËNOVI servisni mreži ali v usposobljeni
servisni delavnici.
