2016 CITROEN C5 Kezelési útmutató (in Hungarian)

C5_hu_Chap12_index-alpha_ed01-2015

C5_hu_Chap12_index-alpha_ed01-2015

0 3 -15
C5_hu_Chap13_couv-fin_ed01-2015

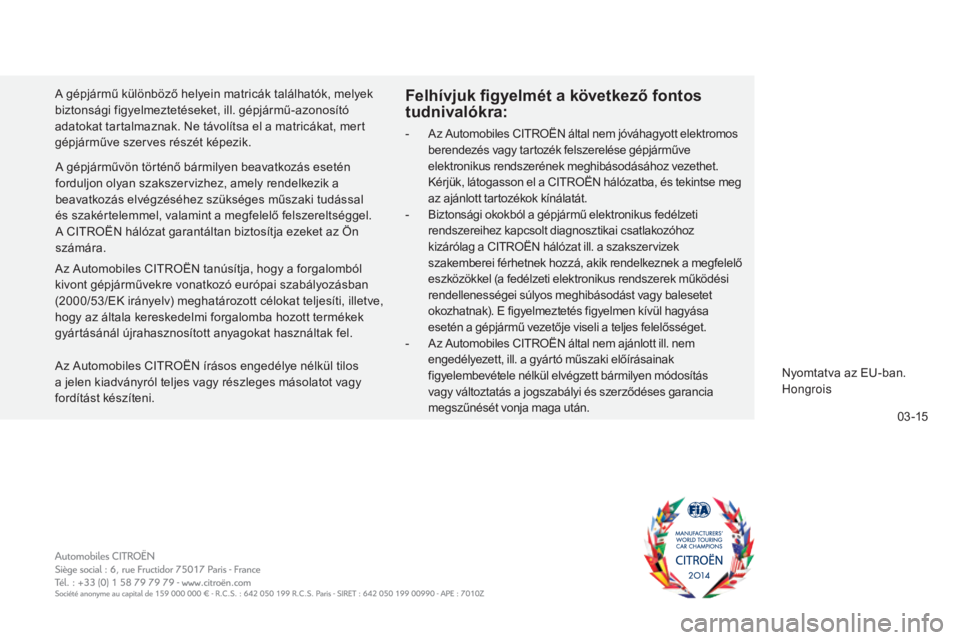

Az Automobiles CITROËN tanúsítja, hogy a forgalomból
kivont gépjárművekre vonatkozó európai szabályozásban
(2000/53/EK irányelv) meghatározott célokat teljesíti, illetve,
hogy az általa kereskedelmi forgalomba hozott termékek
gyártásánál újrahasznosított anyagokat használtak fel.
Felhívjuk figyelmét a következő fontos
tudnivalókra:
- Az Automobiles CITROËN által nem jóváhagyott elektromos berendezés vagy tartozék felszerelése gépjárműve
elektronikus rendszerének meghibásodásához vezethet.
Kérjük, látogasson el a CITROËN hálózatba, és tekintse meg
az ajánlott tartozékok kínálatát.
-

B
iztonsági okokból a gépjármű elektronikus fedélzeti
rendszereihez kapcsolt diagnosztikai csatlakozóhoz
kizárólag a CITROËN hálózat ill. a szakszervizek
szakemberei férhetnek hozzá, akik rendelkeznek a megfelelő
eszközökkel (a fedélzeti elektronikus rendszerek működési
rendellenességei súlyos meghibásodást vagy balesetet
okozhatnak). E figyelmeztetés figyelmen kívül hagyása
esetén a gépjármű vezetője viseli a teljes felelősséget.
-

A
z Automobiles CITROËN által nem ajánlott ill. nem
engedélyezett, ill. a gyártó műszaki előírásainak
figyelembevétele nélkül elvégzett bármilyen módosítás
vagy változtatás a jogszabályi és szerződéses garancia
megszűnését vonja maga után.
Az Automobiles CITROËN írásos engedélye nélkül tilos
a jelen kiadványról teljes vagy részleges másolatot vagy
fordítást készíteni. A gépjármű különböző helyein matricák találhatók, melyek
biztonsági figyelmeztetéseket, ill. gépjármű-azonosító
adatokat tartalmaznak. Ne távolítsa el a matricákat, mert
gépjárműve szerves részét képezik.
Nyomtatva az EU-ban.
Hongrois
A gépjárművön történő bármilyen beavatkozás esetén
forduljon olyan szakszervizhez, amely rendelkezik a
beavatkozás elvégzéséhez szükséges műszaki tudással
és szakértelemmel, valamint a megfelelő felszereltséggel.
A CITROËN hálózat garantáltan biztosítja ezeket az Ön
számára.

CRÉATIVE TECHNOLOGIE
2015 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Interak
C5_hu_Chap13_couv-fin_ed01-2015
15.C5.0170
Hongrois

8
Gyakorlati tudnivalók
1

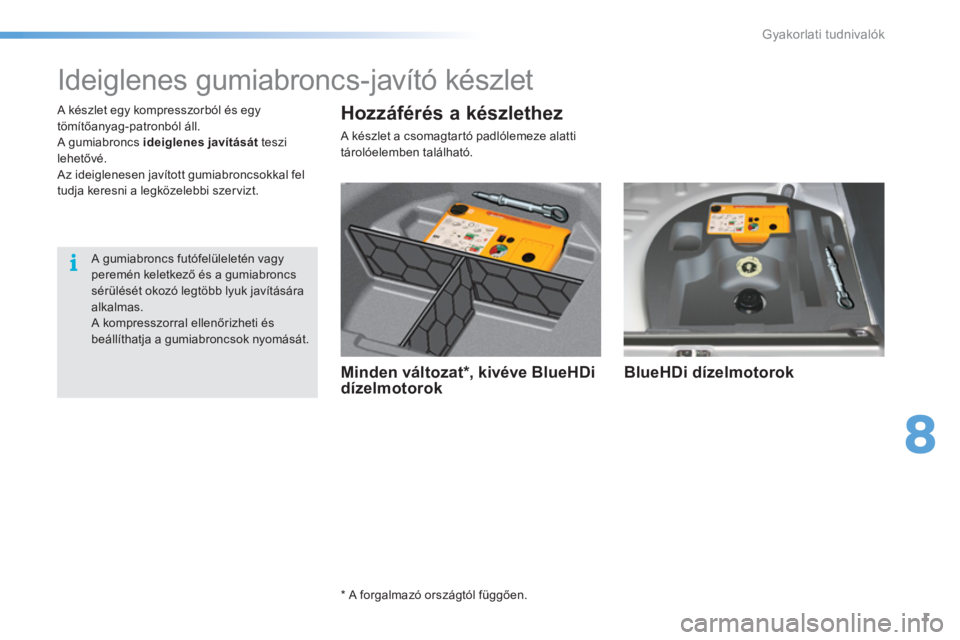

Ideiglenes gumiabroncs-javító készlet



Minden változat * , kivéve BlueHDi
dízelmotorok
BlueHDi dízelmotorok





*
A forgalmazó országtól függően.


Hozzáférés a készlethez

A készlet a csomagtartó padlólemeze alatti
tárolóelemben található.
A készlet egy kompresszorból és egy
tömítőanyag-patronból áll.
A gumiabroncs ideiglenes javítását
teszi
lehetővé.
Az ideiglenesen javított gumiabroncsokkal fel
tudja keresni a legközelebbi szer vizt.
A gumiabroncs futófelüleletén vagy
peremén keletkező és a gumiabroncs
sérülését okozó legtöbb lyuk javítására
alkalmas.
A kompresszorral ellenőrizheti és
beállíthatja a gumiabroncsok nyomását.

Gyakorlati tudnivalók
2

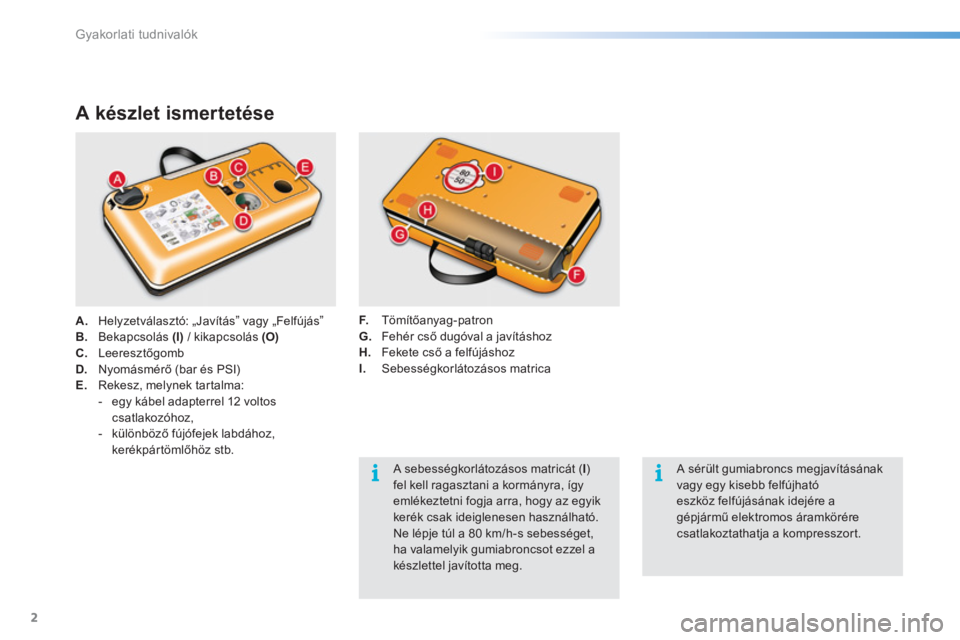

A készlet ismertetése



A.
Helyzetválasztó: „Javítás” vagy „Felfújás”

B.
Bekapcsolás (I)
/ kikapcsolás (O)


C.
Leeresztőgomb

D.
Nyomásmérő (bar és PSI)

E.
Rekesz, melynek tartalma:


- egy kábel adapterrel 12 voltos
csatlakozóhoz,

- különböző fújófejek labdához,
kerékpár tömlőhöz stb.
F.
Tömítőanyag-patron

G.
Fehér cső dugóval a javításhoz

H.
Fekete cső a felfújáshoz

I.
Sebességkorlátozásos matrica

A sebességkorlátozásos matricát ( I
)
fel kell ragasztani a kormányra, így
emlékeztetni fogja arra, hogy az egyik
kerék csak ideiglenesen használható.
Ne lépje túl a 80 km/h-s sebességet,
ha valamelyik gumiabroncsot ezzel a
készlettel javította meg.

A sérült gumiabroncs megjavításának
vagy egy kisebb felfújható
eszköz felfújásának idejére a
gépjármű elektromos áramkörére
csatlakoztathatja a kompresszort.

8
Gyakorlati tudnivalók
3

A javítás menete


1. Tömítés




)
Vegye le a gyújtást.




)
Állítsa az A
kapcsolót
„Javítás”
helyzetbe.

)
Ellenőrizze, hogy a B
kapcsoló

„O” helyzetbe van-e állítva.


A gumiabroncsba fúródott idegen testet
ne távolítsa el.


)
Tekerje ki teljesen a fehér G
csövet.

)
Csavarja le a fehér cső dugóját.

)
Csatlakoztassa a fehér csövet a javítandó
gumiabroncs szelepére.


Figyelem! A termék lenyelve mérgező
(etilénglikolt, kolofánt stb. tartalmaz),
szembe kerülve pedig maró hatású.
Gyermekektől elzár va tartandó.


)
A kompresszor elektromos csatlakozóját
dugja be a gépjármű 12 voltos
csatlakozójába.

)
Indítsa be a motort és hagyja járni.


Ne indítsa be a kompresszort, amíg a
fehér csövet a javítandó gumiabroncs
szelepére nem csatlakoztatta, különben
kifolyik a tömítőanyag.

Gyakorlati tudnivalók
4


Keréknyomás- ellenőrzés

Ha gépjárműve rendelkezik
keréknyomás- ellenőrzővel, az alacsony
keréknyomás visszajelző lámpája a
kerék javítását követően egészen addig
világít, míg el nem végezteti a rendszer
inicializálását a CITROËN hálózatban
vagy egy szakszervizben.



)

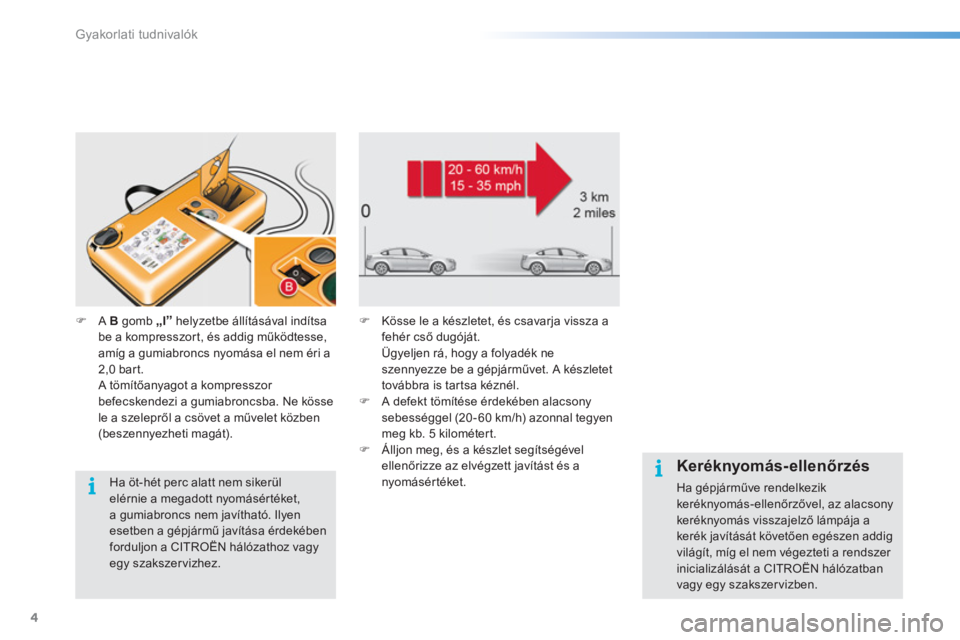

A B
gomb
„I”
helyzetbe állításával indítsa
be a kompresszort, és addig működtesse,
amíg a gumiabroncs nyomása el nem éri a
2,0 bart.
A tömítőanyagot a kompresszor
befecskendezi a gumiabroncsba. Ne kösse
le a szelepről a csövet a művelet közben
(beszennyezheti magát).



)
Kösse le a készletet, és csavarja vissza a
fehér cső dugóját.
Ügyeljen rá, hogy a folyadék ne
szennyezze be a gépjárművet. A készletet
továbbra is tartsa kéznél.

)
A defekt tömítése érdekében alacsony
sebességgel (20 - 60 km/h) azonnal tegyen
meg kb. 5 kilométert.

)
Álljon meg, és a készlet segítségével
ellenőrizze az elvégzett javítást és a
nyomásér téket.


Ha öt-hét perc alatt nem sikerül
elérnie a megadott nyomásértéket,
a gumiabroncs nem javítható. Ilyen
esetben a gépjármű javítása érdekében
forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
