2016 CITROEN C4 PICASSO Omistajan Käsikirjat (in Finnish)

111
C4-Picasso-II_fi_Chap03_ergonomie-confort_ed01-2016

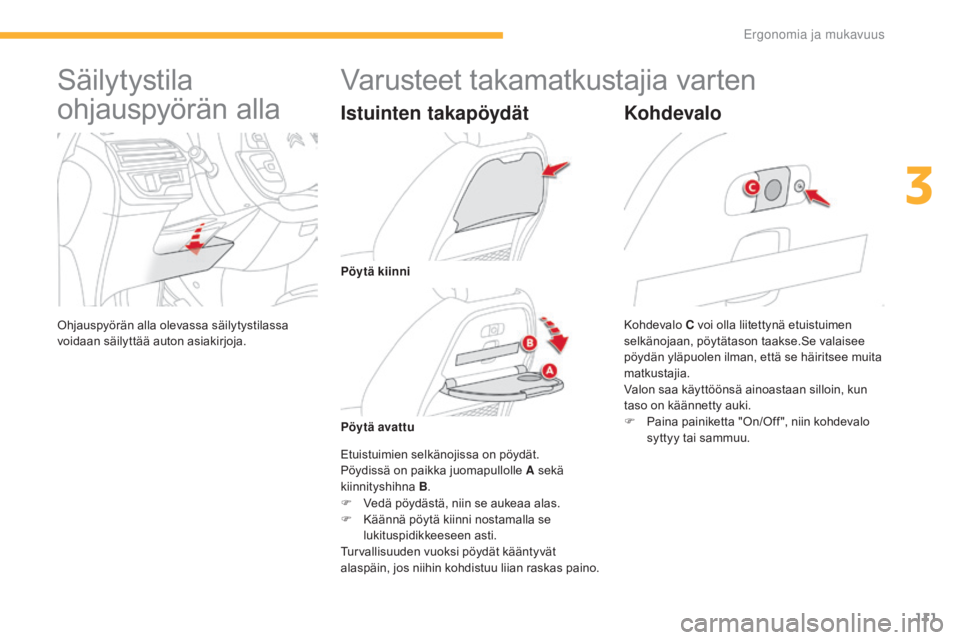

Säilytystila
ohjauspyörän alla
Ohjauspyörän alla olevassa säilytystilassa
voidaan säilyttää auton asiakirjoja.
Varusteet takamatkustajia varten
Istuinten takapöydät
Etuistuimien selkänojissa on pöydät.
Pöydissä on paikka juomapullolle A sekä
kiinnityshihna B.
F

V
edä pöydästä, niin se aukeaa alas.
F

K
äännä pöytä kiinni nostamalla se
lukituspidikkeeseen asti.
Turvallisuuden vuoksi pöydät kääntyvät
alaspäin, jos niihin kohdistuu liian raskas paino. Kohdevalo
C voi olla liitettynä etuistuimen
selkänojaan, pöytätason taakse.Se valaisee
pöydän yläpuolen ilman, että se häiritsee muita
matkustajia.
Valon saa käyttöönsä ainoastaan silloin, kun
taso on käännetty auki.
F
P
aina painiketta "On/Off ", niin kohdevalo
syttyy tai sammuu.
Kohdevalo
Pöytä kiinni
Pöytä avattu
3
Ergonomia ja mukavuus

112
C4-Picasso-II_fi_Chap03_ergonomie-confort_ed01-2016
Rullaverhot sivullaSäilytyslokerot
Auton takamatkustajien jalkatilassa on kaksi
säilytyslokeroa.
Avaa kansi nostamalla uurteesta.
Toisen istuinrivin ikkunoihin on asennettu
rullaverhot, jotka suojaavat matkustamoa
auringon säteiltä.
F

V

edä kielekkeestä A ja kiinnitä rullaverho
koukkuun B.
Pistorasia 12 V
F Kun haluat kytkeä 12 V:n lisävarusteen
(maksimiteho 120 W), nosta läppää ja
kytke sopiva liitin.
Noudata pistorasian maksimitehoa
(muussa tapauksessa lisävaruste
saattaa vaurioitua).
Sellaisten sähkölaitteiden kytkeminen,
joita CITROËN ei ole hyväksynyt,
kuten laturi, joka liitetään USB-portin
kautta, voi aiheuttaa toiminnan häiriöitä
auton sähköisiin osiin, ja voi johtaa
radiovastaanoton heikkoon laatuun tai
häiriöihin näyttöruudun kuvassa.
Ergonomia ja mukavuus

113
C4-Picasso-II_fi_Chap03_ergonomie-confort_ed01-2016
Takaosan multimedialaitteet
Takana istuvat matkustajat voivat liittää tähän
multimediajärjestelmään yhden tai kaksi
ulkoista lisälaitetta (musiikinkuuntelulaitteen
tai videon, pelikonsolin, DVD-soittimen jne.).
Äänentoisto tapahtuu langattomasti Bluetooth-
yhteydellä kahden kuulokeparin kautta ja
videokuva näkyy kahdella 7-tuuman ruudulla,
jotka on integroitu etuistuimien niskatukiin.
Kuvaus
Järjestelmä toimii vain moottorin
käydessä.Laitteistoon kuluu:
-

l
iitäntöjen ja kytkimien paneeli
keskikonsolin takaosassa,
-
k
aksi 7-tuuman näyttöruutua etuistuimien
niskatuissa (mukana suojahuput),
-
k
aksi langatonta kuulokeparia, joissa
Bluetooth-yhteys ja ladattavat patterit,
-
1
2 voltin laturi, jossa on kaksi ulostuloa
molempien kuulokkeiden yhtäaikaista
käyttöä varten.
1.
K
atkaisin
2.
V
ideoliitäntä AV1 (keltainen RCA-pistoke)
3.
S
tereoliitännät A (punainen ja valkoinen
RCA-pistoke)
4.
V
ideoliitäntä AV2 (keltainen RCA-pistoke)
5.
S
tereoliitännät B (punainen ja valkoinen
RCA-pistoke)
6.
N
äyttö vasempaan videoruutuun (AV1 tai
AV2)
7.
N
äyttö oikeaan videoruutuun (AV1 tai AV2)
8. K uulokkeiden Bluetooth-yhteyden
merkkivalot (siniset)
3
Ergonomia ja mukavuus

114
C4-Picasso-II_fi_Chap03_ergonomie-confort_ed01-2016
1. Näyttöruudun katkaisin
2. Näytön säätöpainikkeet
Molemmissa kuulokkeissa on
katkaisin, kytkennän merkkivalo
(sininen) ja kanavan (A tai B)
valitsin. F
K un moottori on käynnissä, kytke
oheisjärjestelmä RCA-liittimiin (esimerkiksi
vasemmanpuoleiseen AV1-liittimeen).
F

P
aina säätöpaneelissa olevaa katkaisinta,
jolloin järjestelmän merkkivalo ja AV1-
merkkivalot syttyvät.
F

P
aina katkaisinta pitkään, jolloin sen
merkkivalo alkaa vilkkua sinisenä.
F

P
aina säätöpaneelin katkaisinta pitkään.
Järjestelmä ja kuulokkeet on yhdistetty,
kun kuulokkeiden sininen merkkivalo ja
järjestelmän sininen merkkivalo jäävät
palamaan yhtäjaksoisesti.
F

T
ee samat toimenpiteet toisille kuulokkeille.
F

P
aina näytön katkaisinta, jos käytät
videolähdettä.
F

K
äynnistä oheisjärjestelmän luku.
To i m i n t a
Multimedia-laitteisto voidaan yhdistää
kolmanteen Bluetooth-kuulokepariin,
mutta se ei siis ole varusteena.
Jos istuin on pöytä-asennossa,
suosittelemme, että asetat
näyttöruudun päälle suojuksen
(toimitetaan auton mukana).
Näytöt voi myös peittää suojuksilla.
F

M

illoin tahansa voidaan vaihtaa
videonäyttöä (säätöpaneelin painikkeella
6

tai 7
: valitun näyttöruudun merkkivalo
syttyy) samoin kuin audiokanavaa
(kuulokkeessa olevalla valintapainikkeella).
Ergonomia ja mukavuus

115
C4-Picasso-II_fi_Chap03_ergonomie-confort_ed01-2016
Tavaratilan varusteet
1. Takahylly (katso tarkemmat tiedot seuraavalta sivulta)
2.
K

oukut
(

katso tarkemmat tiedot seuraavalta sivulta)
3.
I

rrotettava lamppu
(

katso tarkemmat tiedot seuraavalta sivulta)
4.
T

avaraverkko
5.
K

uormansidontarenkaat
6.
P

istorasia 12 V (maksimiteho: 120 W)
3
Ergonomia ja mukavuus

116
C4-Picasso-II_fi_Chap03_ergonomie-confort_ed01-2016
Hyllyn irrottaminen:
F i rrota kaksi nauhaa ripustuksista
F

n
osta hyllyä hieman ja irrota se.
Takahylly
Hyllyn voi säilyttää kahdessa paikassa:
- p ystyasennossa etuistuinten takana
-
v

aaka-asennossa tavaratilassa. Koukkuihin voi ripustaa ostoskasseja.
Kiinnityskoukut
Ergonomia ja mukavuus

117
C4-Picasso-II_fi_Chap03_ergonomie-confort_ed01-2016
Tavaratilan varusteet
1. Tavaratilan suojapeite (katso lisätietoja seuraavalta sivulta)
2.
I

rrotettava ja siirrettävä lamppu
(

katso lisätietoja seuraavalta sivulta)
3.
T

aitettavat lattialevyt
4.
P

istoke 12 V (maksimiteho: 120 W)
5.
K

äsinoja, jossa mukipidin ja säilytystila
6.
S

uojapeitteen säilytystila
7.
A

voin säilytystila
8.
K

uormansidontarenkaat alhaalla
3
Ergonomia ja mukavuus

118
C4-Picasso-II_fi_Chap03_ergonomie-confort_ed01-2016
Tavaratilan peiteverho
5 istuinpaikkaa; peiteverho on toisen istuinrivin
t akana, ja kolmannen rivin istuimet on
käännetty piiloon.
7
istuinpaikkaa; peiteverho on kolmannen rivin
istuimien takana.
Asettaminen paikalleen
F Aseta peiteverhorullan vasen ja oikea pää syvennyksiin A , liikkuva reunaläppä
eteenpäin.
F

R
ullaa peiteverho auki tavaratilan pilareihin
saakka.
F

V
ie peiteverhon ohjaimet pilareiden B
kiskoihin.
Irrottaminen
F Irrota peiteverhon ohjaimet pilareiden B kiskoista.
F

S
aata peiteverhon rullautumista.
F

A
vaa peiteverho lukituksesta puristamalla
sen tuen päässä olevaa kädensijaa.
Liikkuva reunaläppä sopeutuu toisen
rivin istuimien mukavuusasentoon eli
peiteverho ei häiritse silloin matkustajia.
Ergonomia ja mukavuus
