2016 CITROEN C4 PICASSO Omistajan Käsikirjat (in Finnish)

39
C4-Picasso-II_fi_Chap01_instruments-bord_ed01-2016
Huoltomittarin nollaaminen
Jos haluat tämän toimenpiteen jälkeen
irrottaa akun, lukitse auto ja odota
vähintään viisi minuuttia, jotta nollaus
tulee voimaan.
Huoltomittari on nollattava jokaisen huollon
jälkeen.
Jos olet tehnyt huollon itse:
F

K

atkaise virta.
F

P

aina osamatkamittarin nollauspainiketta
ja pidä se alas painettuna.
F

K

ytke virta. Osamatkamittarin lukema alkaa
juosta taaksepäin.
F

V

apauta painike vasta, kun matkamittari
osoittaa "= 0" (avainsymboli poistuu
näy tö st ä).
Huoltotietojen katselu
Voit milloin tahansa saada näyttöön
huoltotiedot.
F

P
aina osamatkamittarin nollauspainiketta.
H

uoltotieto tulee näkyviin muutaman
sekunnin ajaksi ja katoaa sitten.
1
Auton laitteet

40
C4-Picasso-II_fi_Chap01_instruments-bord_ed01-2016
* Ainoastaan 2-mallin mittaristossa
Jäähdytysnesteen lämpötilamittari*
Muutaman minuutin ajon jälkeen lämpötila ja
paine nousevat jäähdytysjärjestelmässä.
Lisää jäähdytysnestettä seuraavasti:
F
o
dota, että moottori jäähtyy,
F

a
vaa tulppaa hieman, jotta paine laskee,
F

k
un paine on laskenut, poista tulppa,
F

l
isää nestettä MA X-merkkiin saakka.
Kun moottori on käynnissä ja osoitin on
-

a

lueella A , lämpötila on normaali
-

a

lueella B, lämpötila on liian korkea.
Maksimilämpötilan varoitusvalo ja STOP-
varoitusvalo syttyvät, kuuluu merkkiääni ja
ilmestyy varoitusviesti. Noudata varovaisuutta
jäähdytysnesteen täytön aikana
palovammavaaran vuoksi. Älä täytä
yli enimmäistason, joka on ilmoitettu
säiliössä.
Pysäytä auto välittömästi heti, kun se muuta
liikennettä vaarantamatta on mahdollista.
Odota muutama minuutti ennen kuin sammutat
moottorin.
Ota yhteys CITROËN-merkkihuoltoon tai
valtuutettuun korjaamoon.
Auton laitteet

41
C4-Picasso-II_fi_Chap01_instruments-bord_ed01-2016
Moottoriöljyn tason osoitin*
Malleissa, joissa on sähköinen öljyn tason
osoitin, öljyn taso tulee näkyviin mittaristoon
muutamaksi sekunniksi huoltotietojen jälkeen
virran kytkeytyessä.Tason tarkistus on luotettava vain, jos
auto on vaakatasossa tasaisella alustalla
ja moottori on ollut sammutettuna
vähintään 30
m

inuutin ajan.
Oikea öljyn taso
Moottoriöljyä liian vähän
Mittariston näyttöön ilmestyy viesti "Öljyn taso
ei oikein", samalla syttyy huollon merkkivalo ja
kuuluu merkkiääni, kun moottoriöljyä on liian
vähän.
Jos vielä toteat öljynmittatikun avulla,
että moottoriöljyn taso on liian alhainen,
lisää ehdottomasti öljyä, jotta moottori ei
vahingoittuisi.
Katso lisätietoja tasojen tarkistuksesta sitä
vastaavasta kohdasta.
Mittatikun toimintahäiriö
Mittariston näyttöön ilmestyy viesti "Öljyn tason
mittaus ei ole pätevä", joka ilmoittaa toimintahäiriöstä.
Ota yhteyttä CITROËN-verkoston huoltoon tai
valtuutettuun korjaamoon.
Jos sähköisessä mittatikussa on toimintahäiriö,
moottoriöljyn tasoa ei enää tarkkailla.
Niin kauan kuin mittausjärjestelmä on
epäkunnossa, moottoriöljyn taso on
tarkistettava mittatikulla, joka sijaitsee
moottoritilassa.
Katso lisätietoja tasojen tarkistuksesta sitä
vastaavasta kohdasta.
* Mallin mukaan
1
Auton laitteet

42
C4-Picasso-II_fi_Chap01_instruments-bord_ed01-2016
AdBlue®-nesteellä ajettavissa olevan matkan osoittimet
Kun AdBlue®-säiliön nestetaso laskee
määrätyn arvon alle tai SCR-järjestelmässä
havaitaan toimintahäirö, heti moottorin
käynnistyessä osoitin näyttää arvioidun
matkan, joka voidaan ajaa ennen kuin
moottorin käynnistys estetään automaattisesti.
Kun toimintahäiriö ja AdBlue
®-nesteen
alhainen taso havaitaan samaan aikaan, lyhyin
ajettavissa oleva matka tulee näyttöön. Ajettavissa oleva ajomatka yli 2
400 km
Kun virta kytkeytyy, mittaristoon ei tule näkyviin
automaattisesti mitään ajettavissa olevaa
matkaa koskevaa tietoa.
2-mallin mittaristossa painallus painikkeesta
tuo hetkellisesti näkyviin ajettavissa olevan
ajomatkan.
Moottori ei käynnisty AdBlue®-nesteen puuttumisen johdosta
Moottorin käynnistyksenesto kytkeytyy
automaattisesti heti, kun AdBlue®-säiliö
on tyhjentynyt.
Auton laitteet

43
C4-Picasso-II_fi_Chap01_instruments-bord_ed01-2016

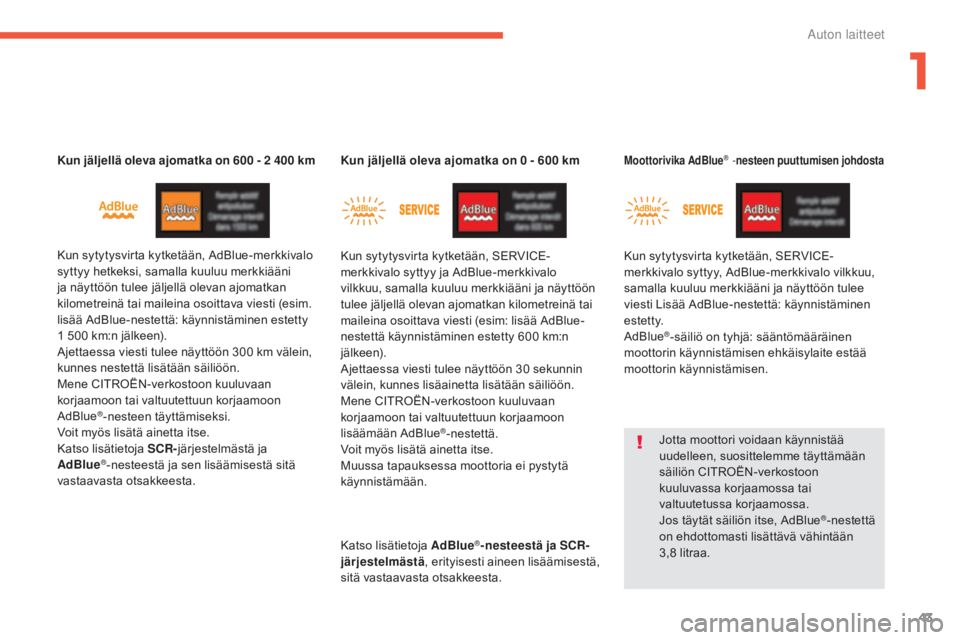

Kun jäljellä oleva ajomatka on 600 - 2 400 km
K un sytytysvirta kytketään, AdBlue-merkkivalo
syttyy hetkeksi, samalla kuuluu merkkiääni
ja näyttöön tulee jäljellä olevan ajomatkan
kilometreinä tai maileina osoittava viesti (esim.
lisää AdBlue-nestettä: käynnistäminen estetty
1 500 km:n jälkeen).
Ajettaessa viesti tulee näyttöön 300
km välein,
kunnes nestettä lisätään säiliöön.
Mene CITROËN-verkostoon kuuluvaan
korjaamoon tai valtuutettuun korjaamoon
AdBlue
®-nesteen täyttämiseksi.
Voit myös lisätä ainetta itse.
Katso lisätietoja SCR- järjestelmästä ja
AdBlue
®-nesteestä ja sen lisäämisestä sitä
vastaavasta otsakkeesta. Kun jäljellä oleva ajomatka on 0
- 600 km
Kun sytytysvirta kytketään, SERVICE-
merkkivalo syttyy ja AdBlue-merkkivalo
vilkkuu, samalla kuuluu merkkiääni ja näyttöön
tulee jäljellä olevan ajomatkan kilometreinä tai
maileina osoittava viesti (esim: lisää AdBlue-
nestettä käynnistäminen estetty 600 km:n
j ä lke e n).
Ajettaessa viesti tulee näyttöön 30 sekunnin
välein, kunnes lisäainetta lisätään säiliöön.
Mene CITROËN-verkostoon kuuluvaan
korjaamoon tai valtuutettuun korjaamoon
lisäämään AdBlue
®-nestettä.
Voit myös lisätä ainetta itse.
Muussa tapauksessa moottoria ei pystytä
käynnistämään.
Moottorivika AdBlue® - nesteen puuttumisen johdosta
Kun sytytysvirta kytketään, SERVICE-
merkkivalo syttyy, AdBlue-merkkivalo vilkkuu,
samalla kuuluu merkkiääni ja näyttöön tulee
viesti Lisää AdBlue-nestettä: käynnistäminen
estetty.
AdBlue
®-säiliö on tyhjä: sääntömääräinen
moottorin käynnistämisen ehkäisylaite estää
moottorin käynnistämisen.
Jotta moottori voidaan käynnistää
uudelleen, suosittelemme täyttämään
säiliön CITROËN-verkostoon
kuuluvassa korjaamossa tai
valtuutetussa korjaamossa.
Jos täytät säiliön itse, AdBlue
®-nestettä
on ehdottomasti lisättävä vähintään
3,8

litraa.
Katso lisätietoja AdBlue
®-
nesteest ä ja SCR-
järjestelmästä , erityisesti aineen lisäämisestä,
sitä vastaavasta otsakkeesta.
1
Auton laitteet

44
C4-Picasso-II_fi_Chap01_instruments-bord_ed01-2016
Kun SCR-järjestelmässä havaitaan toimintahäiriö
Kun toimintahäiriö havaitaan
Merkkivalot AdBlue ja SERVICE sekä moottorin
automaattisen diagnosoinnin merkkivalo
syttyvät, samalla kuuluu merkkiääni ja näyttöön
tulee viesti Emissions fault [Päästövika].
Hälytys laukeaa ajon aikana silloin, kun
järjestelmä havaitsee toimintahäiriön
ensimmäisen kerran, jonka jälkeen virran
kytkeytyessä seuraavien ajomatkojen aikana
niin kauan kuin toimintahäiriön syy on olemassa.Sallitun ajomäärän aikana (1
100 km - 0 km)
Jos SCR-järjestelmän toimintahäiriö vahvistetaan
(kun on ajettu 50
km niin, että toimintahäiriön
varoitus on pysyvästi näytössä), SERVICE
sekä moottorin automaattisen diagnosoinnin
merkkivalo syttyvät ja AdBlue-merkkivalo vilkkuu,
samalla kuuluu merkkiääni ja näyttöön tulee
viesti (esim.: Emissions fault: Starting prevented
in 300
km [Päästövika: käynnistäminen estetty
300
km:n jälkeen]), joka näyttää matkan
(km/maili), joka voidaan vielä ajaa.
Ajettaessa viesti tulee näyttöön 30 sekunnin välein,
k unnes SCR-järjestelmän toimintahäiriö korjataan.
Hälytys toistuu aina sytytysvirran kytkeytyessä.
Käänny niin pian kuin mahdollista CITROËN-
verkoston tai valtuutetun korjaamon puoleen.
Muussa tapauksessa et voi enää käynnistää
moottoria.
Moottorin käynnistymisen ehkäisylaite kytkeytyy automaattisesti, kun on ajettu yli 1
100 km SCR-järjestelmän toimintahäiriön todentamisen
jälkeen. Tarkistuta järjestelmä niin pian kuin mahdollista CITROËN-verkostolla tai valtuutetussa korjaamossa.
Jos kysymyksessä on hetkellinen
toimintahäiriö, varoitus katoaa
seuraavan ajomatkan aikana,
kun pakokaasupäästötason SCR
itsediagnosoinnin tarkistus on tehty. Käynnistämisen ehkäisy
Aina kun sytytysvirta kytketään, SERVICE
sekä moottorin automaattisen diagnosoinnin
merkkivalo syttyvät ja AdBlue-merkkivalo
vilkkuu, samalla kuuluu merkkiääni ja näyttöön
tulee viesti Emissions fault: Starting prevented
[Päästövika: käynnistäminen estetty].
Olet ylittänyt sallitun ajomäärän:
moottorin käynnistämisen ehkäisylaite
estää moottorin käynnistämisen.
Jotta moottori voidaan käynnistää
uudelleen, auto on ehdottomasti vietävä
CITROËN-verkoston korjaamoon tai
valtuutettuun korjaamoon.
Auton laitteet

45
C4-Picasso-II_fi_Chap01_instruments-bord_ed01-2016
Matkamittarit
Kun sytytysvirta katkaistaan,
kuljettajanpuoleinen ovi avataan tai auto
lukitaan tai avataan lukituksesta, näytössä
näkyvät 30 sekunnin ajan matka- ja
osamatkamittari.
Kun matkustat ulkomaille, joudut ehkä
muuttamaan matkayksikön. Nopeus
on näytettävä sen maan säännösten
mukaisena yksikkönä (km tai mailia)
jonka läpi ajat. Yksikkö vaihdetaan
näytön asetusvalikosta, auton ollessa
pysäytettynä.
Osamatkamittari
Laite mittaa auton ajaman matkan siitä asti, kun
kuljettaja on nollannut mittarin.
F
K
un sytytysvirta on kytketty, paina
painiketta, kunnes nollat tulevat näyttöön.
Kokonaismatkamittari
Laite mittaa auton ensimmäisestä ajomatkasta
alkaen koko sen käyttöaikana ajetun
kokonaismatkan.
1
Auton laitteet

46
C4-Picasso-II_fi_Chap01_instruments-bord_ed01-2016
Kojetauluvalojen himmennin
Himmentimellä voidaan säätää käsin mittaristovalaistuksen ja hipaisunäytön kirkkautta ympäristön
valoisuuden mukaisesti.
Säädin toimii vain, kun auton valot palavat lukuun ottamatta huomiovaloja.
Kaksi painiketta
Kun valot palavat, voit säätää kuljettajan
paikan valaistusta ja tunnelmavalaistusta
kirkkaammaksi painikkeella A ja
himmeämmäksi painikkeella B.
Kun mittarivalaistus on sopiva, vapauta painike.
Kosketusnäyttö
F Valitse valikossa Asetukset Valoisuus .
F S äädä valoisuutta nuolilla tai siirtämällä
kursoria.
Auton laitteet
