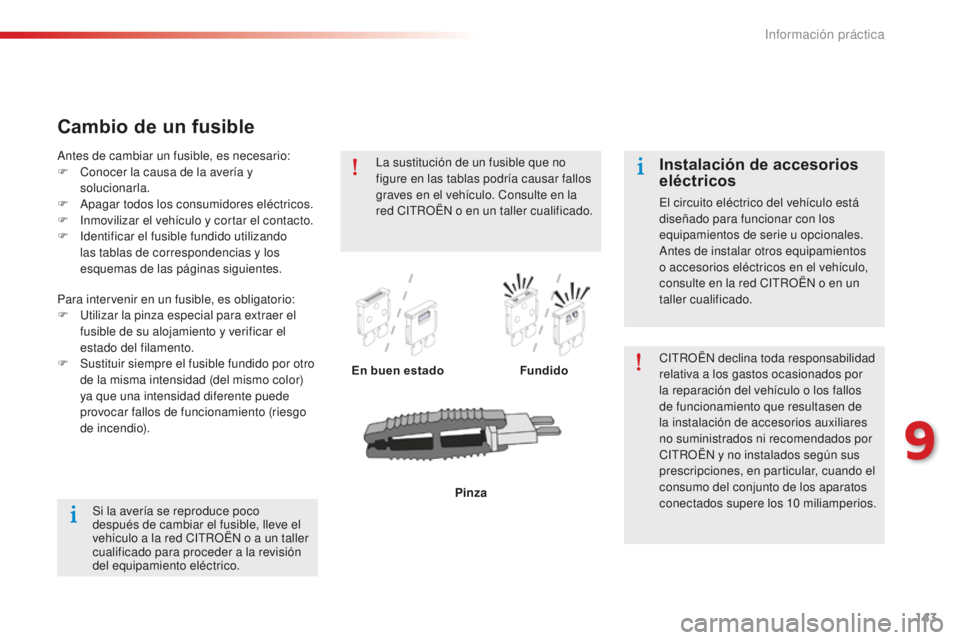

143
Cambio de un fusible
En buen estadoFundidocitR OËn d eclina toda responsabilidad
relativa a los gastos ocasionados por
la reparación del vehículo o los fallos
de funcionamiento que resultasen de
la instalación de accesorios auxiliares
no suministrados ni recomendados por
c

it
R
OË
n
y no instalados según sus
prescripciones, en particular, cuando el
consumo del conjunto de los aparatos
conectados supere los 10 miliamperios.
Instalación de accesorios
eléctricos
el circuito eléctrico del vehículo está
diseñado para funcionar con los
equipamientos de serie u opcionales.
an

tes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte en la red
cit
R
OË
n
o en un
taller cualificado.
an

tes de cambiar un fusible, es necesario:
F
c
o

nocer la causa de la avería y
solucionarla.
F
ap
agar todos los consumidores eléctricos.
F
i
n

movilizar el vehículo y cortar el contacto.
F
i
d

entificar el fusible fundido utilizando
las tablas de correspondencias y los
esquemas de las páginas siguientes.
Para intervenir en un fusible, es obligatorio:
F
u
tilizar la pinza especial para extraer el
fusible de su alojamiento y verificar el
estado del filamento.
F

S

ustituir siempre el fusible fundido por otro
de la misma intensidad (del mismo color)
ya que una intensidad diferente puede
provocar fallos de funcionamiento (riesgo
de incendio).
Pinza
la s

ustitución de un fusible que no
figure en las tablas podría causar fallos
graves en el vehículo.
co
nsulte en la
red
citR
OËn
o en un taller cualificado.
Si la avería se reproduce poco
después de cambiar el fusible, lleve el
vehículo a la red
cit
R

OË
n

o a un taller
cualificado para proceder a la revisión
del equipamiento eléctrico.
9
información práctica

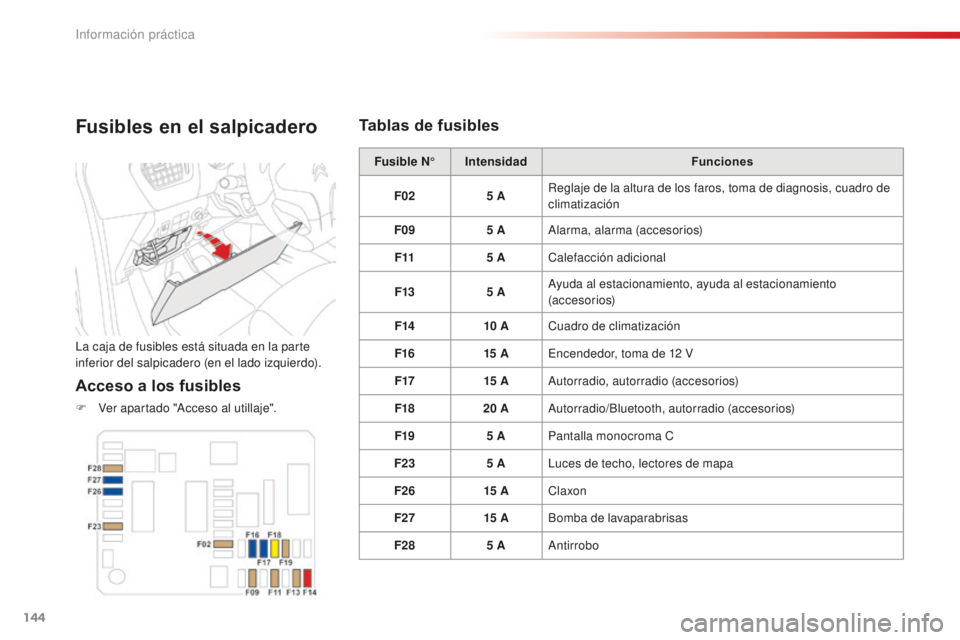

144
Fusibles en el salpicadero
la caja de fusibles está situada en la parte
inferior del salpicadero (en el lado izquierdo).
Acceso a los fusibles
F Ver apartado "acceso al utillaje". Fusible N°
Intensidad Funciones
F02 5 A
Reglaje de la altura de los faros, toma de diagnosis, cuadro de
climatización
F09 5 A
alar
ma, alarma (accesorios)
F11 5 A
cal
efacción adicional
F13 5 A
ay
uda al estacionamiento, ayuda al estacionamiento
(accesorios)
F14 10

A
c
uadro de climatización
F16 15

A
en
cendedor, toma de 12 V
F17 15

A
au
torradio, autorradio (accesorios)
F18 20
Aau torradio/Bluetooth, autorradio (accesorios)
F19 5
APantalla monocroma
c
F2

35
A
lu
ces de techo, lectores de mapa
F26 15


A
cl
axon
F27 15


ABomba de lavaparabrisas
F28 5
A
an
tirrobo
Tablas de fusibles
información práctica

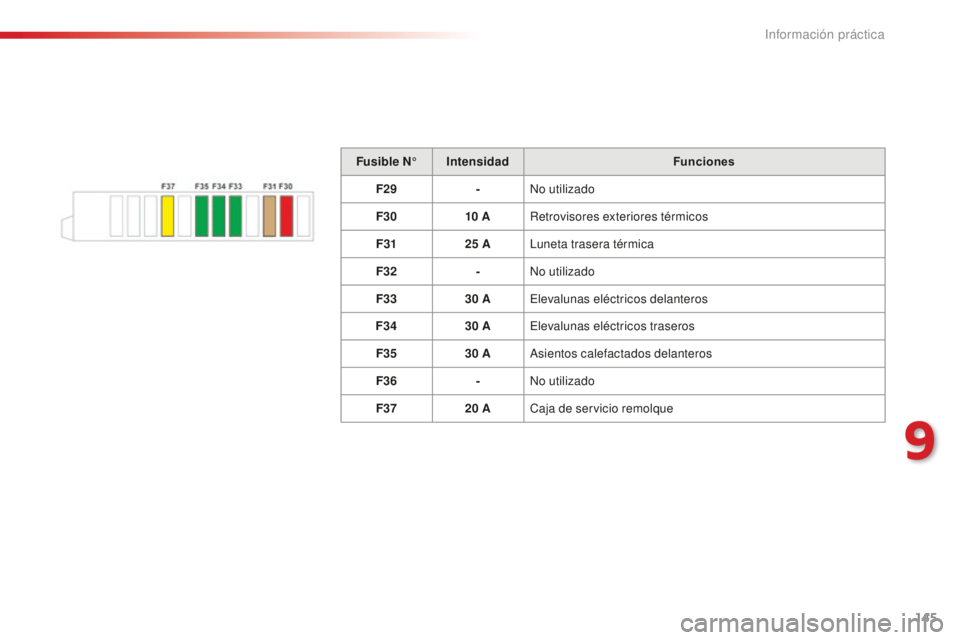

145
Fusible N°Intensidad Funciones
F29 -
no

utilizado
F30 10


ARetrovisores exteriores térmicos
F31 25
A
lu
neta trasera térmica
F32 -
no

utilizado
F33 30
A
el
evalunas eléctricos delanteros
F34 30
A
el
evalunas eléctricos traseros
F35 30
A
as
ientos calefactados delanteros
F36 -
no

utilizado
F37 20
A
ca
ja de servicio remolque
9
Información práctica

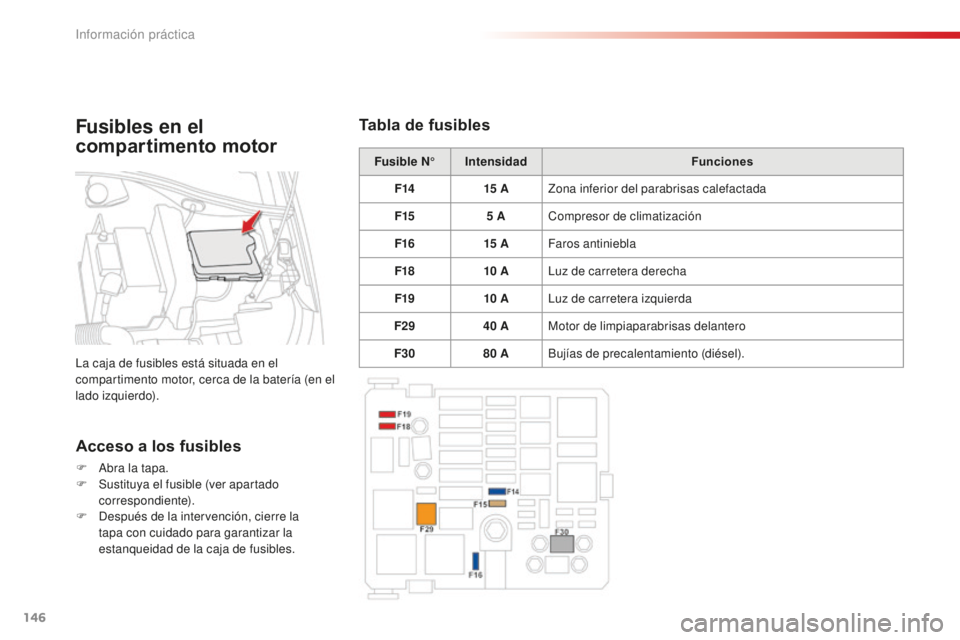

146
Fusible N°Intensidad Funciones
F14 15


A
zo
na inferior del parabrisas calefactada
F15 5
A
co
mpresor de climatización
F16 15


AFaros antiniebla
F18 10


A
lu
z de carretera derecha
F19 10


A
lu
z de carretera izquierda
F29 40
AMotor de limpiaparabrisas delantero
F30 80
ABujías de precalentamiento (diésel).
Acceso a los fusibles
F abra la tapa.
F
S ustituya el fusible (ver apartado
correspondiente).
F
d
e
spués de la intervención, cierre la
tapa con cuidado para garantizar la
estanqueidad de la caja de fusibles.
Tabla de fusiblesFusibles en el
compartimento motor
la caja de fusibles está situada en el
compartimento motor, cerca de la batería (en el
lado izquierdo).
Información práctica

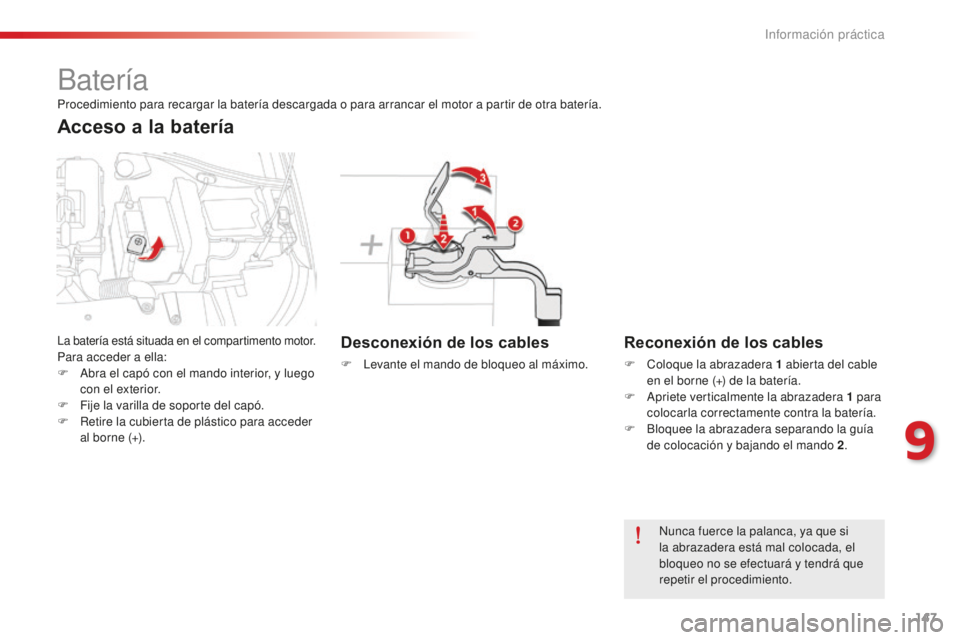

147
Batería
Desconexión de los cables
F levante el mando de bloqueo al máximo.
Reconexión de los cables
F coloque la abrazadera 1 abierta del cable
en el borne (+) de la batería.
F
a
p
riete verticalmente la abrazadera 1 para
colocarla correctamente contra la batería.
F

B
loquee la abrazadera separando la guía
de colocación y bajando el mando 2 .
nu

nca fuerce la palanca, ya que si
la abrazadera está mal colocada, el
bloqueo no se efectuará y tendrá que
repetir el procedimiento.
Procedimiento para recargar la batería descargada o para arrancar el motor a partir de otra batería.
la batería está situada en el compartimento motor.Para acceder a ella:
F
ab ra el capó con el mando interior, y luego
con el exterior.
F

F
ije la varilla de soporte del capó.
F

R
etire la cubierta de plástico para acceder
al borne (+).
Acceso a la batería
9
información práctica

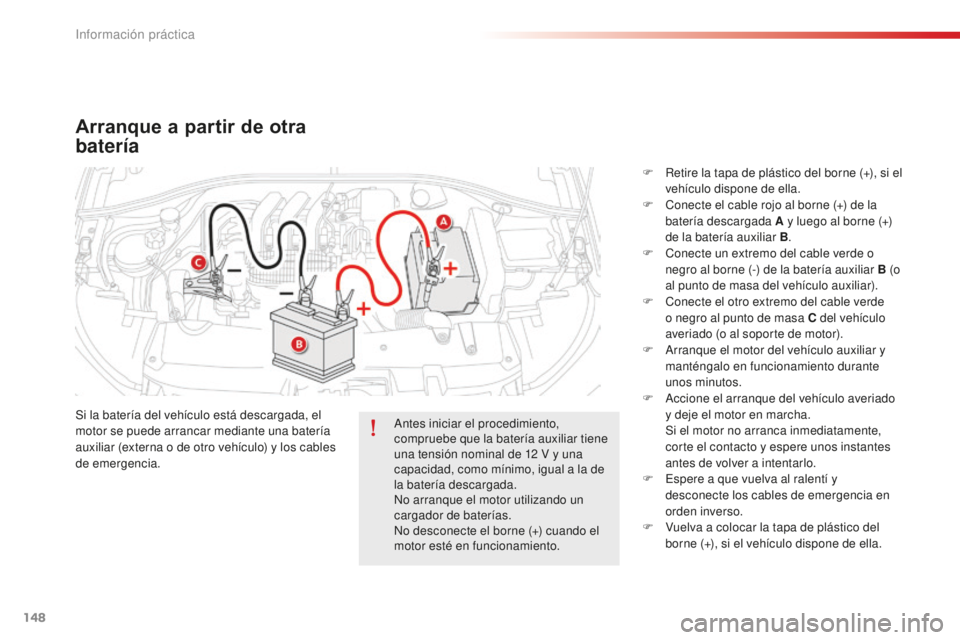

148
Arranque a partir de otra
batería
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o de otro vehículo) y los cables
de emergencia.F

R
etire la tapa de plástico del borne (+), si el
vehículo dispone de ella.
F c
o
necte el cable rojo al borne (+) de la
batería descargada A y luego al borne (+)
de la batería auxiliar B .
F c
o
necte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B (o
al punto de masa del vehículo auxiliar).
F c
o
necte el otro extremo del cable verde
o negro al punto de masa C del vehículo
averiado (o al soporte de motor).
F a
r
ranque el motor del vehículo auxiliar y
manténgalo en funcionamiento durante
unos minutos.
F a
c
cione el arranque del vehículo averiado
y deje el motor en marcha.
S i el motor no arranca inmediatamente,
corte el contacto y espere unos instantes
antes de volver a intentarlo.
F
e
s
pere a que vuelva al ralentí y
desconecte los cables de emergencia en
orden inverso.
F

V
uelva a colocar la tapa de plástico del
borne (+), si el vehículo dispone de ella.an tes iniciar el procedimiento,
compruebe que la batería auxiliar tiene
una tensión nominal de 12
V y una
capacidad, como mínimo, igual a la de
la batería descargada.
no a

rranque el motor utilizando un
cargador de baterías.
no d

esconecte el borne (+) cuando el
motor esté en funcionamiento.
Información práctica

149
Modo de corte de la alimentación
Sistema que gestiona el uso de determinadas
funciones en función del nivel de energía que
queda en la batería.
co
n el vehículo en circulación, el sistema
neutraliza temporalmente algunas funciones,
como el aire acondicionado, el desempañado
de la luneta...
la

s funciones neutralizadas se reactivan
automáticamente en cuanto las condiciones lo
permiten.
Se aconseja desconectar la batería si
el vehículo va a permanecer parado
durante más de un mes.
la

s baterías contienen sustancias
nocivas como ácido sulfúrico y plomo,
por lo que deben eliminarse según las
prescripciones legales, y en ningún
caso deben desecharse junto con los
residuos domésticos.
ll

eve las pilas y las baterías gastadas a
un punto de recogida autorizado.
an

tes de manipular la batería, protéjase
los ojos y la cara.
cu

alquier operación en la batería
debe realizarse en un medio ventilado,
alejado de llamas o de fuentes de
chispas, para evitar cualquier riesgo de
explosión o incendio.
no i

ntente recargar una batería
congelada; primero es necesario
descongelarla para evitar el riesgo de
explosión. Si se ha congelado, lleve la
batería a la red
cit
R

OË
n

o a un taller
cualificado para controlarla antes de
efectuar la recarga y para verificar que
los componentes internos no estén
dañados y que el conector no esté
fisurado, ya que ello implicaría un riesgo
de fuga de ácido tóxico y corrosivo.
no i

nvierta las polaridades y utilice
únicamente un cargador de 12

V.
no d

esconecte los terminales cuando el
motor esté en marcha.
no r

ecargue las baterías sin haber
desconectado los terminales.
lá

vese las manos al finalizar la
intervención.
no e

mpuje el vehículo para arrancar
el motor si el vehículo va equipado con
una caja de velocidades pilotada o
automática.
Recarga de la batería con
un cargador de baterías
F desconecte la batería del vehículo.
F S iga las instrucciones de uso facilitadas
por el fabricante del cargador.
F

V
uelva a conectar la batería empezando
por el borne (-).
F
c
o
mpruebe que los bornes y los
terminales estén limpios. Si están
cubiertos de sulfato (depósito blanquecino
o verdoso), desmóntelos y límpielos.
al

gunas funciones no están disponibles
si la batería no tiene un nivel de carga
suficiente.
9
información práctica

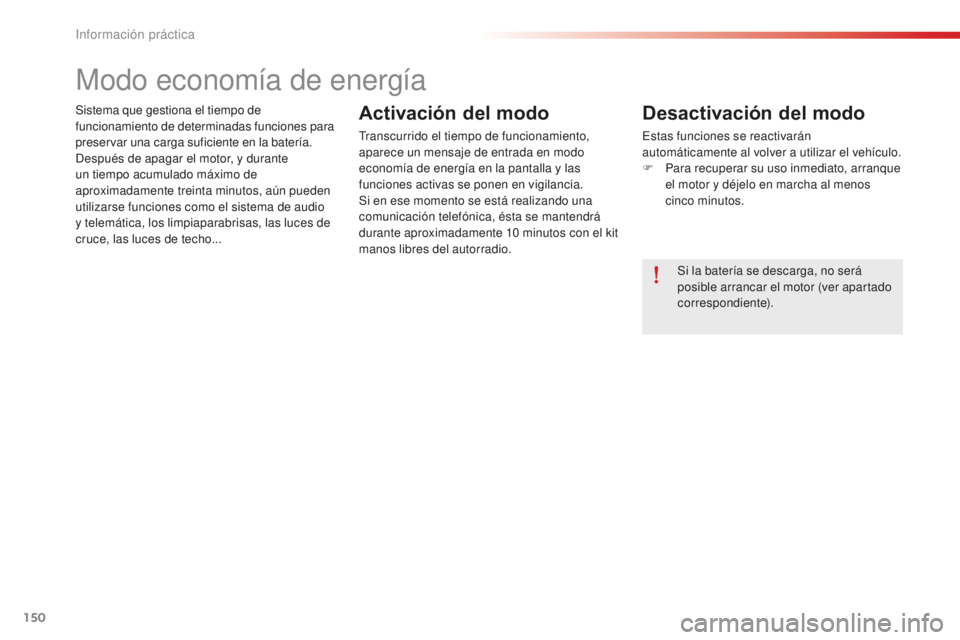

150
Sistema que gestiona el tiempo de
funcionamiento de determinadas funciones para
preservar una carga suficiente en la batería.
de
spués de apagar el motor, y durante
un tiempo acumulado máximo de
aproximadamente treinta minutos, aún pueden
utilizarse funciones como el sistema de audio
y telemática, los limpiaparabrisas, las luces de
cruce, las luces de techo...
Modo economía de energía
Activación del modo
transcurrido el tiempo de funcionamiento,
aparece un mensaje de entrada en modo
economía de energía en la pantalla y las
funciones activas se ponen en vigilancia.
Si en ese momento se está realizando una
comunicación telefónica, ésta se mantendrá
durante aproximadamente 10
minutos con el kit
manos libres del autorradio.
Desactivación del modo
estas funciones se reactivarán
automáticamente al volver a utilizar el vehículo.
F

P
ara recuperar su uso inmediato, arranque
el motor y déjelo en marcha al menos
cinco minutos.
Si la batería se descarga, no será
posible arrancar el motor (ver apartado
correspondiente).
