2016 Alfa Romeo Giulietta Manuale del proprietario (in Italian)

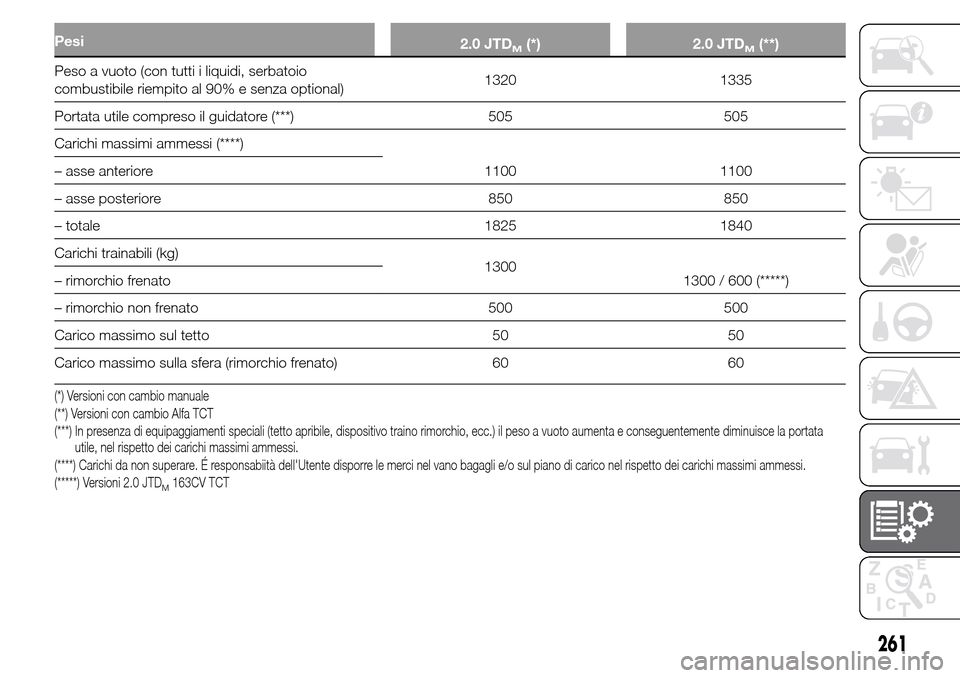

Pesi
2.0 JTDM(*) 2.0 JTDM(**)
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1320 1335
Portata utile compreso il guidatore (***) 505 505
Carichi massimi ammessi (****)
1100 1100 – asse anteriore
– asse posteriore 850 850
– totale 1825 1840
Carichi trainabili (kg)
1300
1300 / 600 (*****) – rimorchio frenato
– rimorchio non frenato 500 500
Carico massimo sul tetto 50 50
Carico massimo sulla sfera (rimorchio frenato) 60 60
(*) Versioni con cambio manuale
(**) Versioni con cambio Alfa TCT
(***) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata
utile, nel rispetto dei carichi massimi ammessi.
(****) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
(*****) Versioni 2.0 JTD
M163CV TCT
261

DATI TECNICI
262

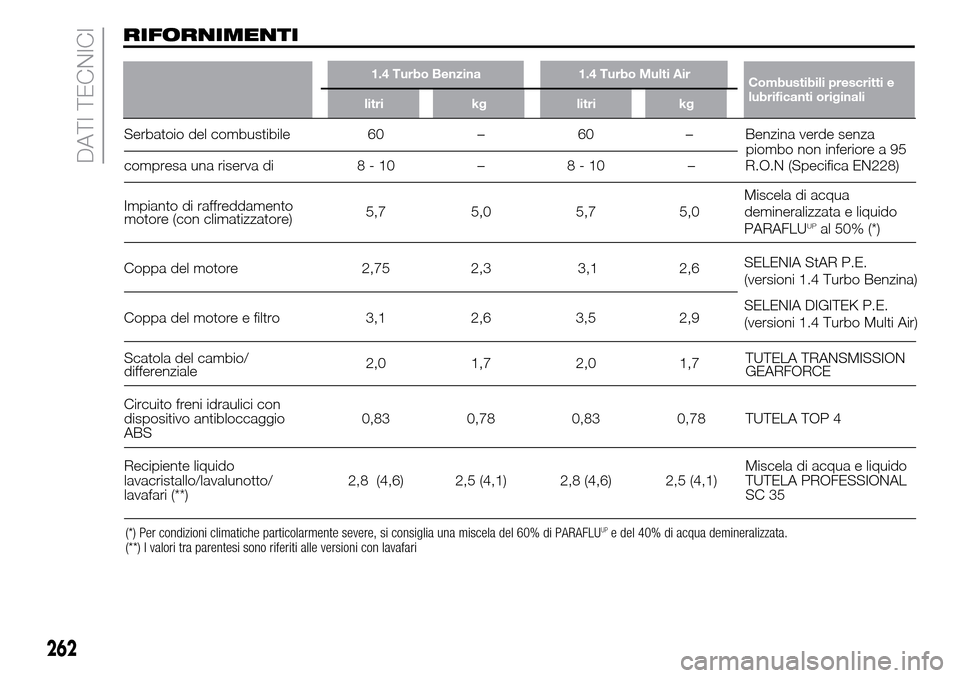

Combustibili prescritti e
lubrificanti originali1.4 Turbo Benzina1.4 Turbo Multi Air
RIFORNIMENTI
litrikglitrikg
Serbatoio del combustibile 60 – 60 – Benzina verde senza
compresa una riserva di 8 - 10 – 8 - 10 – R.O.N (Specifica EN228)
Impianto di raffreddamento
5,7 5,0 5,7 5,0
motore (con climatizzatore)
Coppa del motore 2,75 2,3 3,1 2,6
Coppa del motore e filtro 3,1 2,6 3,5 2,9
Scatola del cambio/
2,0 1,7 2,0 1,7TUTELA TRANSMISSION
differenzialeGEARFORCE
Circuito freni idraulici con
dispositivo antibloccaggio 0,83 0,78 0,83 0,78 TUTELA TOP 4
ABS
Recipiente liquidoMiscela di acqua e liquido
lavacristallo/lavalunotto/ 2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1) TUTELA PROFESSIONAL
lavafari (**)SC 35piombo non inferiore a 95
Miscela di acqua
demineralizzata e liquido
PARAFLU
UPal 50% (*)
SELENIA StAR P.E.
(versioni 1.4 Turbo Benzina)
SELENIA DIGITEK P.E.
(versioni 1.4 Turbo Multi Air)
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
(**) I valori tra parentesi sono riferiti alle versioni con lavafari

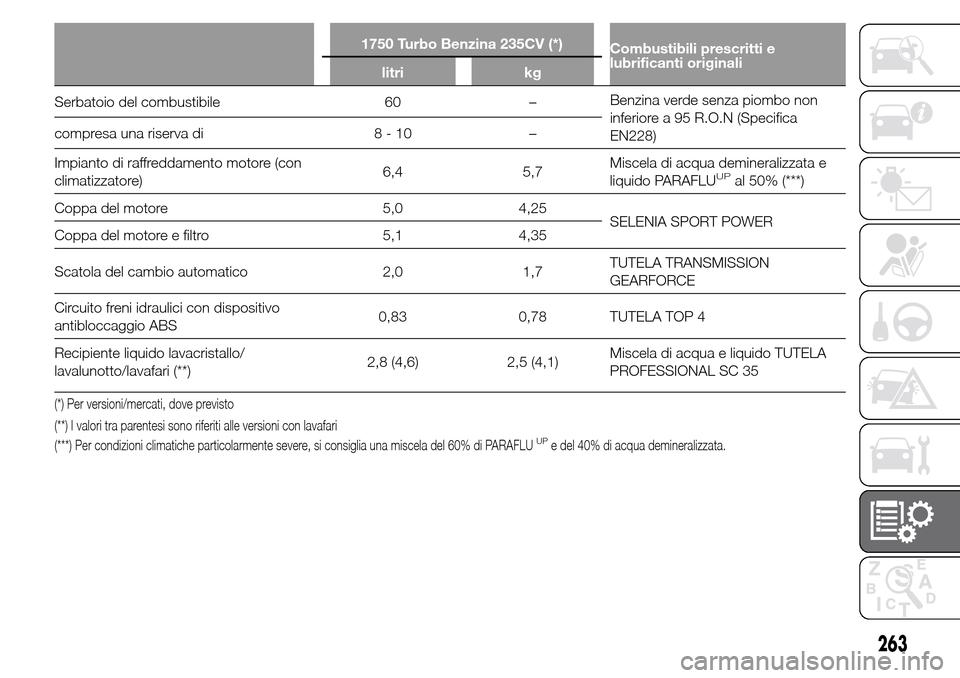

1750 Turbo Benzina 235CV (*)
Combustibili prescritti e
lubrificanti originali
litri kg
Serbatoio del combustibile 60 –Benzina verde senza piombo non
inferiore a 95 R.O.N (Specifica
EN228) compresa una riserva di 8 - 10 –
Impianto di raffreddamento motore (con
climatizzatore)6,4 5,7Miscela di acqua demineralizzata e
liquido PARAFLU
UPal 50% (***)
Coppa del motore 5,0 4,25
SELENIA SPORT POWER
Coppa del motore e filtro 5,1 4,35
Scatola del cambio automatico 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Circuito freni idraulici con dispositivo
antibloccaggio ABS0,83 0,78 TUTELA TOP 4
Recipiente liquido lavacristallo/
lavalunotto/lavafari (**)2,8 (4,6) 2,5 (4,1)Miscela di acqua e liquido TUTELA
PROFESSIONAL SC 35
(*) Per versioni/mercati, dove previsto
(***) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU
UPe del 40% di acqua demineralizzata. (**) I valori tra parentesi sono riferiti alle versioni con lavafari
263

1.6 JTDM2.0 JTDMCombustibili prescritti e
lubrificanti originali
litri kg litri kg
Serbatoio del combustibile 60 – 60 –
Gasolio per autotrazione
(Specifica EN590)
compresa una riserva di 8 - 10 – 8 - 10 –
Impianto di raffreddamento
motore (con climatizzatore)6,8 6,0 6,7 5,9Miscela di acqua
demineralizzata e liquido
PARAFLU
UPal 50% (**)
Coppa del motore 4,0 3,4 4,0 3,4
SELENIA WR FORWARD Coppa del motore (versioni
con cambio Alfa TCT)– – 4,4 3,6
Coppa del motore e filtro 4,2 3,5 4,2 3,5
Coppa del motore e filtro
(versioni con cambio Alfa
TCT)– – 4,8 4,0
Scatola del cambio/
differenziale2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Circuito freni idraulici con
dispositivo antibloccaggio
ABS0,83 0,78 0,83 0,78 TUTELA TOP 4
Recipiente liquido
lavacristallo/lavalunotto/
lavafari (*)2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Miscela di acqua e liquido
TUTELA PROFESSIONAL
SC 35
(**) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata. (*) I valori tra parentesi sono riferiti alle versioni con lavafari
264
DATI TECNICI

265

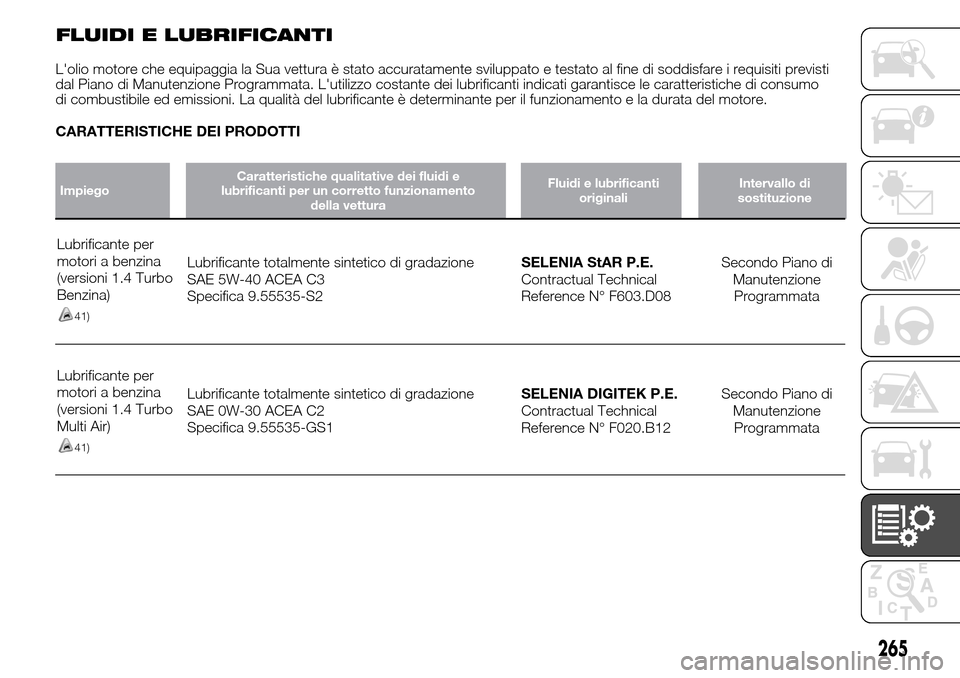

FLUIDI E LUBRIFICANTI
L'olio motore che equipaggia la Sua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti
dal Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo
di combustibile ed emissioni. La qualità del lubrificante è determinante per il funzionamento e la durata del motore.
CARATTERISTICHE DEI PRODOTTI
ImpiegoFluidi e lubrificanti
originaliIntervallo di
sostituzioneCaratteristiche qualitative dei fluidi e
lubrificanti per un corretto funzionamento
della vettura
Lubrificante per
motori a benzina
(versioni 1.4 Turbo
Benzina)
41)
Lubrificante totalmente sintetico di gradazione
SAE 5W-40 ACEA C3
Specifica 9.55535-S2SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08Secondo Piano di
Manutenzione
Programmata
Lubrificante per
motori a benzina
(versioni 1.4 Turbo
Multi Air)
41)
Lubrificante totalmente sintetico di gradazione
SAE 0W-30 ACEA C2
Specifica 9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Secondo Piano di
Manutenzione
Programmata

DATI TECNICI

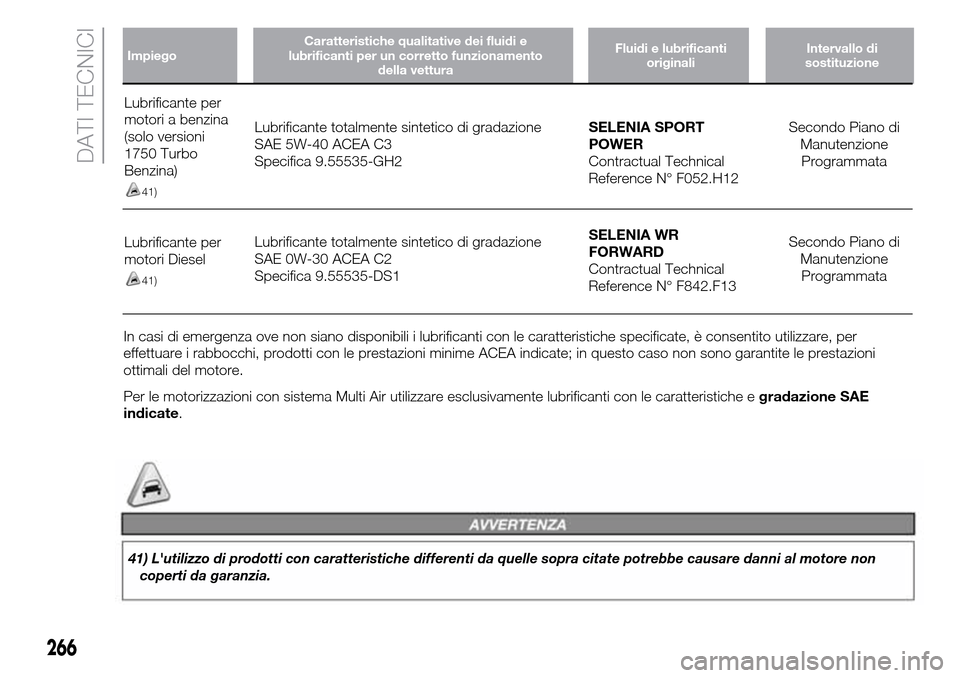

ImpiegoFluidi e lubrificanti
originaliIntervallo di
sostituzioneCaratteristiche qualitative dei fluidi e
lubrificanti per un corretto funzionamento
della vettura
Lubrificante per
motori a benzina
(solo versioni
1750 Turbo
Benzina)
41)
Lubrificante totalmente sintetico di gradazione
SAE 5W-40 ACEA C3
Specifica 9.55535-GH2SELENIA SPORT
POWER
Contractual Technical
Reference N° F052.H12Secondo Piano di
Manutenzione
Programmata
Lubrificante per
motori Diesel
41)
Lubrificante totalmente sintetico di gradazione
SAE 0W-30 ACEA C2
Specifica 9.55535-DS1SELENIA WR
FORWARD
Contractual Technical
Reference N° F842.F13Secondo Piano di
Manutenzione
Programmata
In casi di emergenza ove non siano disponibili i lubrificanti con le caratteristiche specificate, è consentito utilizzare, per
effettuare i rabbocchi, prodotti con le prestazioni minime ACEA indicate; in questo caso non sono garantite le prestazioni
ottimali del motore.
Per le motorizzazioni con sistema Multi Air utilizzare esclusivamente lubrificanti con le caratteristiche e gradazione SAE
indicate.
41) L'utilizzo di prodotti con caratteristiche differenti da quelle sopra citate potrebbe causare danni al motore non
coperti da garanzia.
266

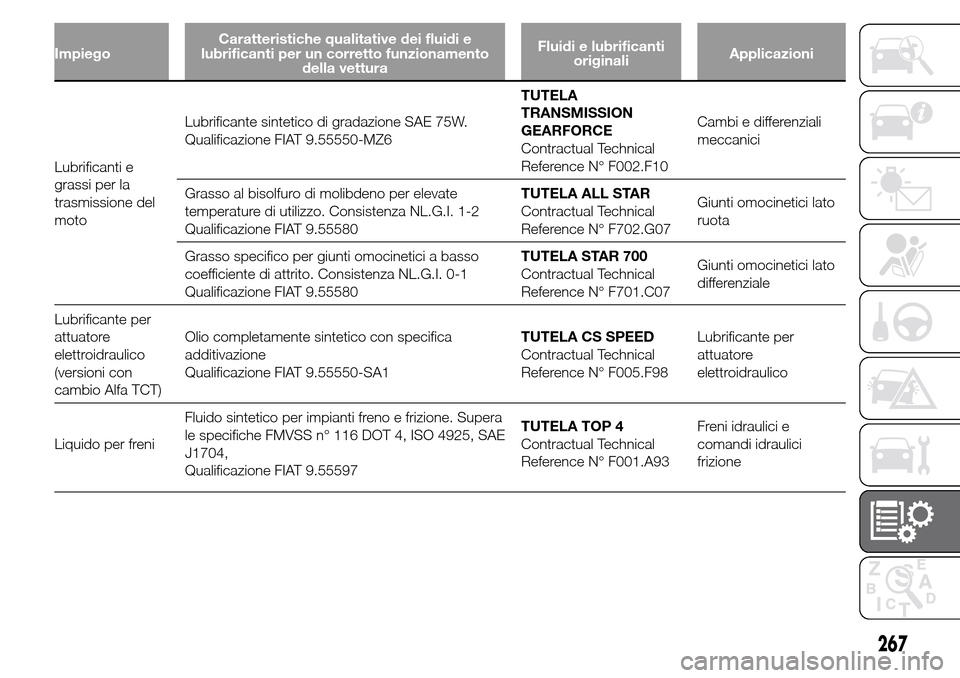

ImpiegoCaratteristiche qualitative dei fluidi e
lubrificanti per un corretto funzionamento
della vetturaFluidi e lubrificanti
originaliApplicazioni
Lubrificanti e
grassi per la
trasmissione del
motoLubrificante sintetico di gradazione SAE 75W.
Qualificazione FIAT 9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Cambi e differenziali
meccanici
Grasso al bisolfuro di molibdeno per elevate
temperature di utilizzo. Consistenza NL.G.I. 1-2
Qualificazione FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Giunti omocinetici lato
ruota
Grasso specifico per giunti omocinetici a basso
coefficiente di attrito. Consistenza NL.G.I. 0-1
Qualificazione FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Giunti omocinetici lato
differenziale
Lubrificante per
attuatore
elettroidraulico
(versioni con
cambio Alfa TCT)Olio completamente sintetico con specifica
additivazione
Qualificazione FIAT 9.55550-SA1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Lubrificante per
attuatore
elettroidraulico
Liquido per freniFluido sintetico per impianti freno e frizione. Supera
le specifiche FMVSS n° 116 DOT 4, ISO 4925, SAE
J1704,
Qualificazione FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Freni idraulici e
comandi idraulici
frizione
267

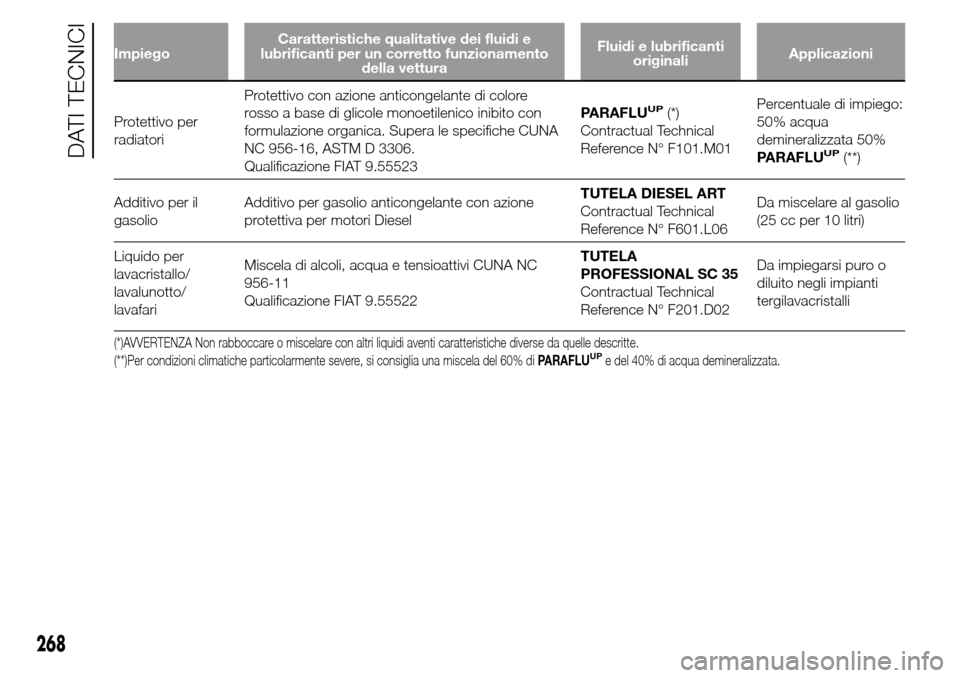

ImpiegoCaratteristiche qualitative dei fluidi e
lubrificanti per un corretto funzionamento
della vetturaFluidi e lubrificanti
originaliApplicazioni
Protettivo per
radiatoriProtettivo con azione anticongelante di colore
rosso a base di glicole monoetilenico inibito con
formulazione organica. Supera le specifiche CUNA
NC 956-16, ASTM D 3306.
Qualificazione FIAT 9.55523PARAFLUUP(*)
Contractual Technical
Reference N° F101.M01Percentuale di impiego:
50% acqua
demineralizzata 50%
PARAFLU
UP(**)
Additivo per il
gasolioAdditivo per gasolio anticongelante con azione
protettiva per motori DieselTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Da miscelare al gasolio
(25 cc per 10 litri)
Liquido per
lavacristallo/
lavalunotto/
lavafariMiscela di alcoli, acqua e tensioattivi CUNA NC
956-11
Qualificazione FIAT 9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Da impiegarsi puro o
diluito negli impianti
tergilavacristalli
(*)AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.
(**)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% diPARAFLUUPe del 40% di acqua demineralizzata.
268
DATI TECNICI
