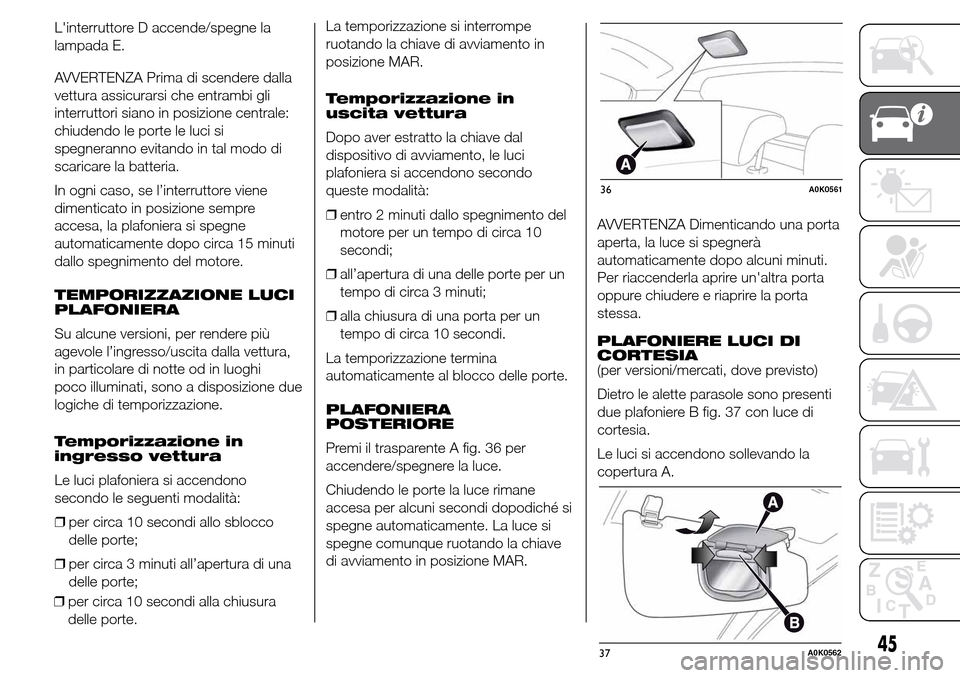

L'interruttore D accende/spegne la
lampada E.
AVVERTENZA Prima di scendere dalla
vettura assicurarsi che entrambi gli
interruttori siano in posizione centrale:
chiudendo le porte le luci si
spegneranno evitando in tal modo di
scaricare la batteria.
In ogni caso, se l’interruttore viene
dimenticato in posizione sempre
accesa, la plafoniera si spegne
automaticamente dopo circa 15 minuti
dallo spegnimento del motore.
TEMPORIZZAZIONE LUCI
PLAFONIERA
Su alcune versioni, per rendere più
agevole l’ingresso/uscita dalla vettura,
in particolare di notte od in luoghi
poco illuminati, sono a disposizione due
logiche di temporizzazione.
Temporizzazione in
ingresso vettura
Le luci plafoniera si accendono
secondo le seguenti modalità:
❒per circa 10 secondi allo sblocco
delle porte;
❒per circa 3 minuti all’apertura di una
delle porte;
❒per circa 10 secondi alla chiusura
delle porte.La temporizzazione si interrompe
ruotando la chiave di avviamento in
posizione MAR.
Temporizzazione in
uscita vettura
Dopo aver estratto la chiave dal
dispositivo di avviamento, le luci
plafoniera si accendono secondo
queste modalità:
❒entro 2 minuti dallo spegnimento del
motore per un tempo di circa 10
secondi;
❒all’apertura di una delle porte per un
tempo di circa 3 minuti;
❒alla chiusura di una porta per un
tempo di circa 10 secondi.
La temporizzazione termina
automaticamente al blocco delle porte.
PLAFONIERA
POSTERIORE
Premi il trasparente A fig. 36 per
accendere/spegnere la luce.
Chiudendo le porte la luce rimane
accesa per alcuni secondi dopodiché si
spegne automaticamente. La luce si
spegne comunque ruotando la chiave
di avviamento in posizione MAR.AVVERTENZA Dimenticando una porta
aperta, la luce si spegnerà
automaticamente dopo alcuni minuti.
Per riaccenderla aprire un'altra porta
oppure chiudere e riaprire la porta
stessa.
PLAFONIERE LUCI DI
CORTESIA
(per versioni/mercati, dove previsto)
Dietro le alette parasole sono presenti
due plafoniere B fig. 37 con luce di
cortesia.
Le luci si accendono sollevando la
copertura A.
36A0K0561
4537A0K0562

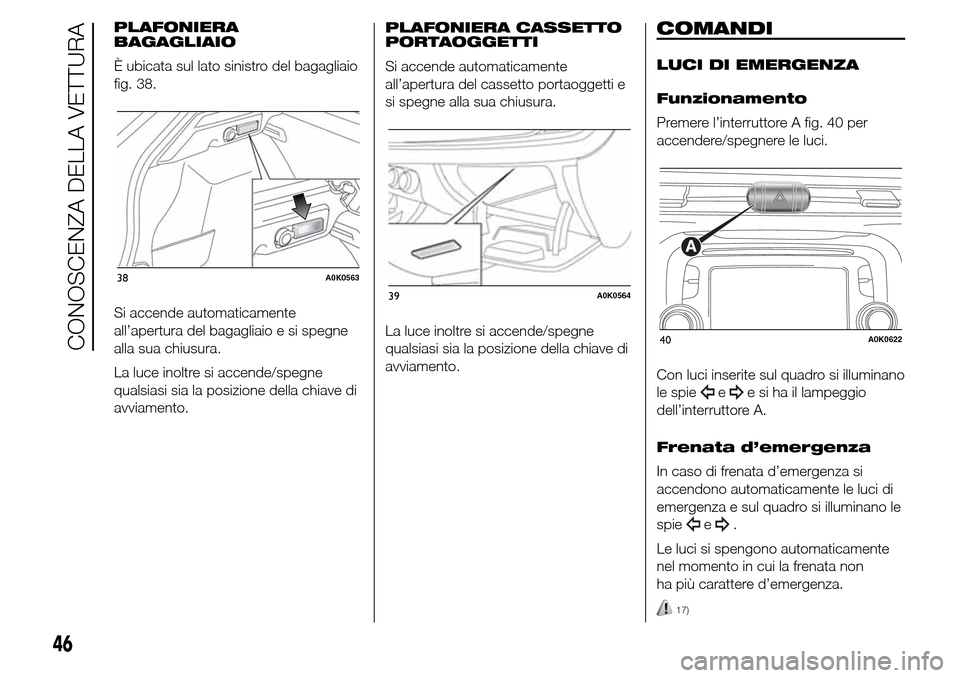

PLAFONIERA
BAGAGLIAIO
È ubicata sul lato sinistro del bagagliaio
fig. 38.
Si accende automaticamente
all’apertura del bagagliaio e si spegne
alla sua chiusura.
La luce inoltre si accende/spegne
qualsiasi sia la posizione della chiave di
avviamento.PLAFONIERA CASSETTO
PORTAOGGETTI
Si accende automaticamente
all’apertura del cassetto portaoggetti e
si spegne alla sua chiusura.
La luce inoltre si accende/spegne
qualsiasi sia la posizione della chiave di
avviamento.COMANDI
LUCI DI EMERGENZA
Funzionamento
Premere l’interruttore A fig. 40 per
accendere/spegnere le luci.
Con luci inserite sul quadro si illuminano
le spie
ee si ha il lampeggio
dell’interruttore A.
Frenata d’emergenza
In caso di frenata d’emergenza si
accendono automaticamente le luci di
emergenza e sul quadro si illuminano le
spie
e.
Le luci si spengono automaticamente
nel momento in cui la frenata non
ha più carattere d’emergenza.
17)
38A0K0563
39A0K0564
40A0K0622
46
CONOSCENZA DELLA VETTURA

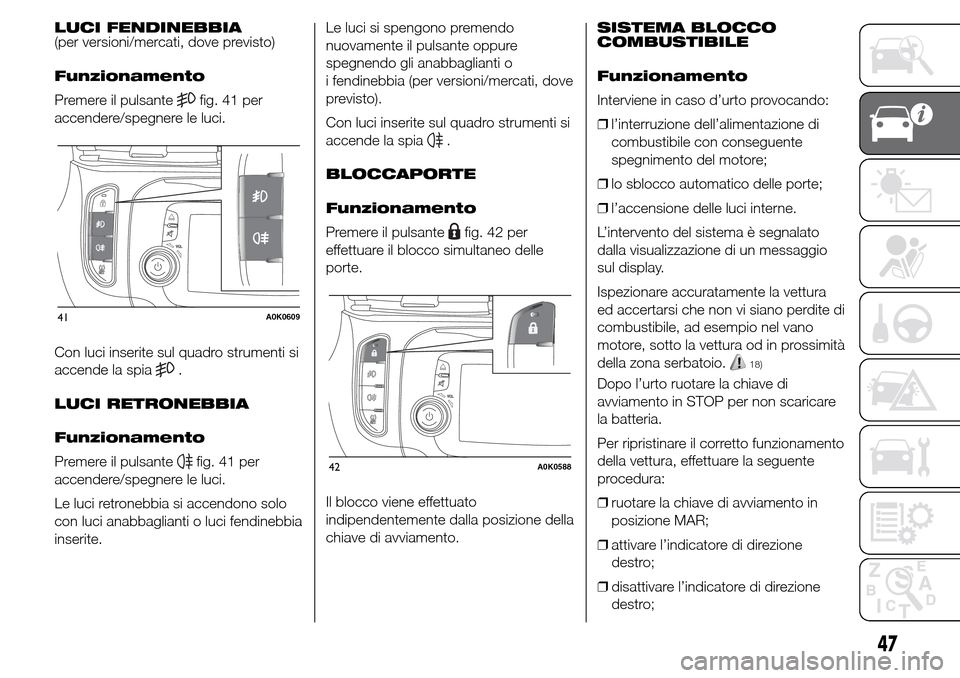

LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Funzionamento
Premere il pulsante
fig. 41 per
accendere/spegnere le luci.
Con luci inserite sul quadro strumenti si
accende la spia
.
LUCI RETRONEBBIA
Funzionamento
Premere il pulsante
fig. 41 per
accendere/spegnere le luci.
Le luci retronebbia si accendono solo
con luci anabbaglianti o luci fendinebbia
inserite.Le luci si spengono premendo
nuovamente il pulsante oppure
spegnendo gli anabbaglianti o
i fendinebbia (per versioni/mercati, dove
previsto).
Con luci inserite sul quadro strumenti si
accende la spia
.
BLOCCAPORTE
Funzionamento
Premere il pulsante
fig. 42 per
effettuare il blocco simultaneo delle
porte.
Il blocco viene effettuato
indipendentemente dalla posizione della
chiave di avviamento.SISTEMA BLOCCO
COMBUSTIBILE
Funzionamento
Interviene in caso d’urto provocando:
❒l’interruzione dell’alimentazione di
combustibile con conseguente
spegnimento del motore;
❒lo sblocco automatico delle porte;
❒l’accensione delle luci interne.
L’intervento del sistema è segnalato
dalla visualizzazione di un messaggio
sul display.
Ispezionare accuratamente la vettura
ed accertarsi che non vi siano perdite di
combustibile, ad esempio nel vano
motore, sotto la vettura od in prossimità
della zona serbatoio.
18)
Dopo l’urto ruotare la chiave di
avviamento in STOP per non scaricare
la batteria.
Per ripristinare il corretto funzionamento
della vettura, effettuare la seguente
procedura:
❒ruotare la chiave di avviamento in
posizione MAR;
❒attivare l’indicatore di direzione
destro;
❒disattivare l’indicatore di direzione
destro;
41A0K0609
42A0K0588
47

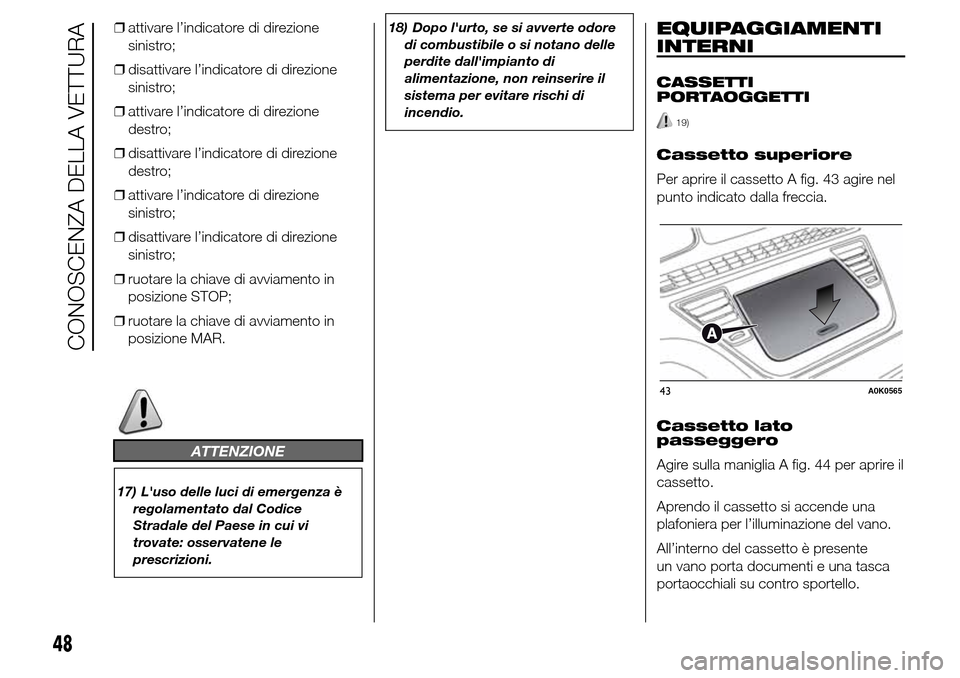

❒attivare l’indicatore di direzione
sinistro;
❒disattivare l’indicatore di direzione
sinistro;
❒attivare l’indicatore di direzione
destro;
❒disattivare l’indicatore di direzione
destro;
❒attivare l’indicatore di direzione
sinistro;
❒disattivare l’indicatore di direzione
sinistro;
❒ruotare la chiave di avviamento in
posizione STOP;
❒ruotare la chiave di avviamento in
posizione MAR.
ATTENZIONE
17) L'uso delle luci di emergenza è
regolamentato dal Codice
Stradale del Paese in cui vi
trovate: osservatene le
prescrizioni.18) Dopo l'urto, se si avverte odore
di combustibile o si notano delle
perdite dall'impianto di
alimentazione, non reinserire il
sistema per evitare rischi di
incendio.
EQUIPAGGIAMENTI
INTERNI
CASSETTI
PORTAOGGETTI
19)
Cassetto superiore
Per aprire il cassetto A fig. 43 agire nel
punto indicato dalla freccia.
Cassetto lato
passeggero
Agire sulla maniglia A fig. 44 per aprire il
cassetto.
Aprendo il cassetto si accende una
plafoniera per l’illuminazione del vano.
All’interno del cassetto è presente
un vano porta documenti e una tasca
portaocchiali su contro sportello.
43A0K0565
48
CONOSCENZA DELLA VETTURA

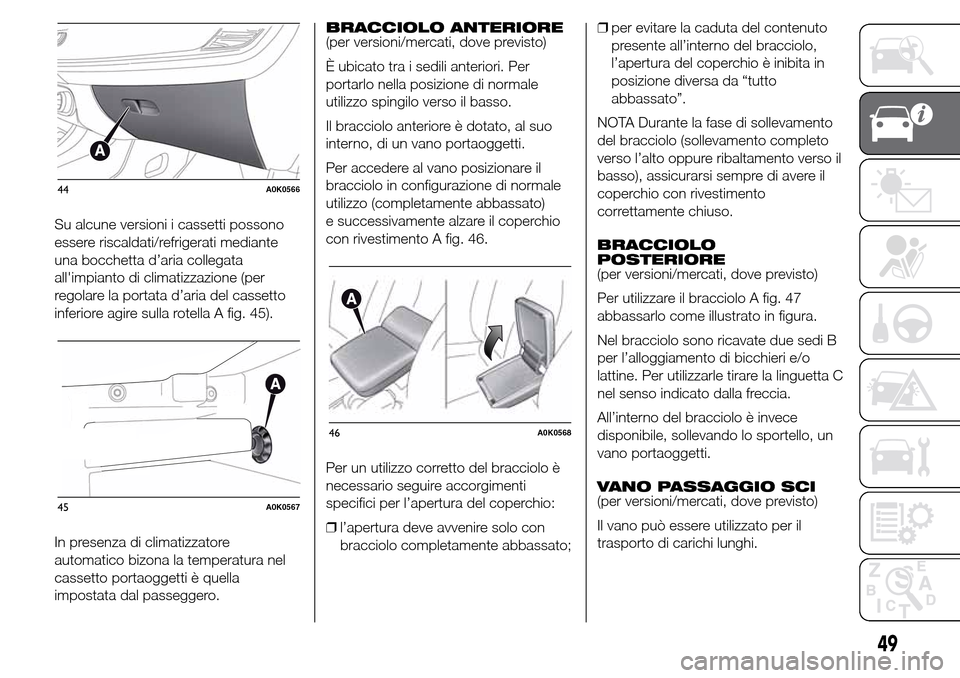

Su alcune versioni i cassetti possono
essere riscaldati/refrigerati mediante
una bocchetta d’aria collegata
all'impianto di climatizzazione (per
regolare la portata d’aria del cassetto
inferiore agire sulla rotella A fig. 45).
In presenza di climatizzatore
automatico bizona la temperatura nel
cassetto portaoggetti è quella
impostata dal passeggero.BRACCIOLO ANTERIORE
(per versioni/mercati, dove previsto)
È ubicato tra i sedili anteriori. Per
portarlo nella posizione di normale
utilizzo spingilo verso il basso.
Il bracciolo anteriore è dotato, al suo
interno, di un vano portaoggetti.
Per accedere al vano posizionare il
bracciolo in configurazione di normale
utilizzo (completamente abbassato)
e successivamente alzare il coperchio
con rivestimento A fig. 46.
Per un utilizzo corretto del bracciolo è
necessario seguire accorgimenti
specifici per l’apertura del coperchio:
❒l’apertura deve avvenire solo con
bracciolo completamente abbassato;❒per evitare la caduta del contenuto
presente all’interno del bracciolo,
l’apertura del coperchio è inibita in
posizione diversa da “tutto
abbassato”.
NOTA Durante la fase di sollevamento
del bracciolo (sollevamento completo
verso l’alto oppure ribaltamento verso il
basso), assicurarsi sempre di avere il
coperchio con rivestimento
correttamente chiuso.
BRACCIOLO
POSTERIORE
(per versioni/mercati, dove previsto)
Per utilizzare il bracciolo A fig. 47
abbassarlo come illustrato in figura.
Nel bracciolo sono ricavate due sedi B
per l’alloggiamento di bicchieri e/o
lattine. Per utilizzarle tirare la linguetta C
nel senso indicato dalla freccia.
All’interno del bracciolo è invece
disponibile, sollevando lo sportello, un
vano portaoggetti.
VANO PASSAGGIO SCI
(per versioni/mercati, dove previsto)
Il vano può essere utilizzato per il
trasporto di carichi lunghi.
44A0K0566
45A0K0567
46A0K0568
49

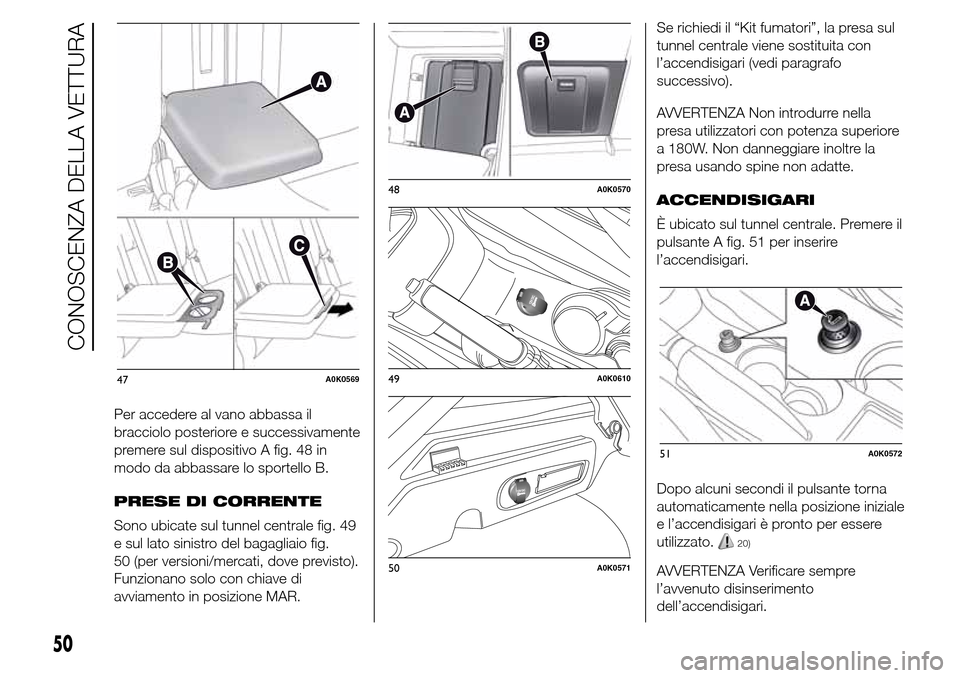

Per accedere al vano abbassa il
bracciolo posteriore e successivamente
premere sul dispositivo A fig. 48 in
modo da abbassare lo sportello B.
PRESE DI CORRENTE
Sono ubicate sul tunnel centrale fig. 49
e sul lato sinistro del bagagliaio fig.
50 (per versioni/mercati, dove previsto).
Funzionano solo con chiave di
avviamento in posizione MAR.Se richiedi il “Kit fumatori”, la presa sul
tunnel centrale viene sostituita con
l’accendisigari (vedi paragrafo
successivo).
AVVERTENZA Non introdurre nella
presa utilizzatori con potenza superiore
a 180W. Non danneggiare inoltre la
presa usando spine non adatte.
ACCENDISIGARI
È ubicato sul tunnel centrale. Premere il
pulsante A fig. 51 per inserire
l’accendisigari.
Dopo alcuni secondi il pulsante torna
automaticamente nella posizione iniziale
e l’accendisigari è pronto per essere
utilizzato.
20)
AVVERTENZA Verificare sempre
l’avvenuto disinserimento
dell’accendisigari.
47A0K0569
48A0K0570
49A0K0610
50A0K0571
51A0K0572
50
CONOSCENZA DELLA VETTURA

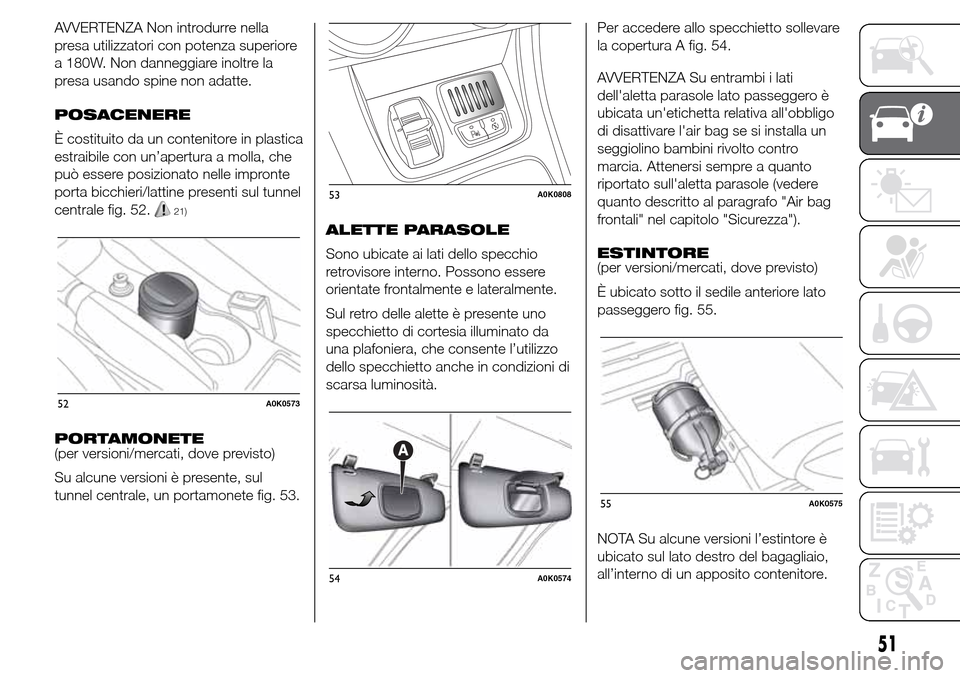

AVVERTENZA Non introdurre nella
presa utilizzatori con potenza superiore
a 180W. Non danneggiare inoltre la
presa usando spine non adatte.
POSACENERE
È costituito da un contenitore in plastica
estraibile con un’apertura a molla, che
può essere posizionato nelle impronte
porta bicchieri/lattine presenti sul tunnel
centrale fig. 52.
21)
PORTAMONETE
(per versioni/mercati, dove previsto)
Su alcune versioni è presente, sul
tunnel centrale, un portamonete fig. 53.ALETTE PARASOLE
Sono ubicate ai lati dello specchio
retrovisore interno. Possono essere
orientate frontalmente e lateralmente.
Sul retro delle alette è presente uno
specchietto di cortesia illuminato da
una plafoniera, che consente l’utilizzo
dello specchietto anche in condizioni di
scarsa luminosità.Per accedere allo specchietto sollevare
la copertura A fig. 54.
AVVERTENZA Su entrambi i lati
dell'aletta parasole lato passeggero è
ubicata un'etichetta relativa all'obbligo
di disattivare l'air bag se si installa un
seggiolino bambini rivolto contro
marcia. Attenersi sempre a quanto
riportato sull'aletta parasole (vedere
quanto descritto al paragrafo "Air bag
frontali" nel capitolo "Sicurezza").
ESTINTORE
(per versioni/mercati, dove previsto)
È ubicato sotto il sedile anteriore lato
passeggero fig. 55.
NOTA Su alcune versioni l’estintore è
ubicato sul lato destro del bagagliaio,
all’interno di un apposito contenitore.
52A0K0573
53A0K0808
54A0K0574
55A0K0575
51

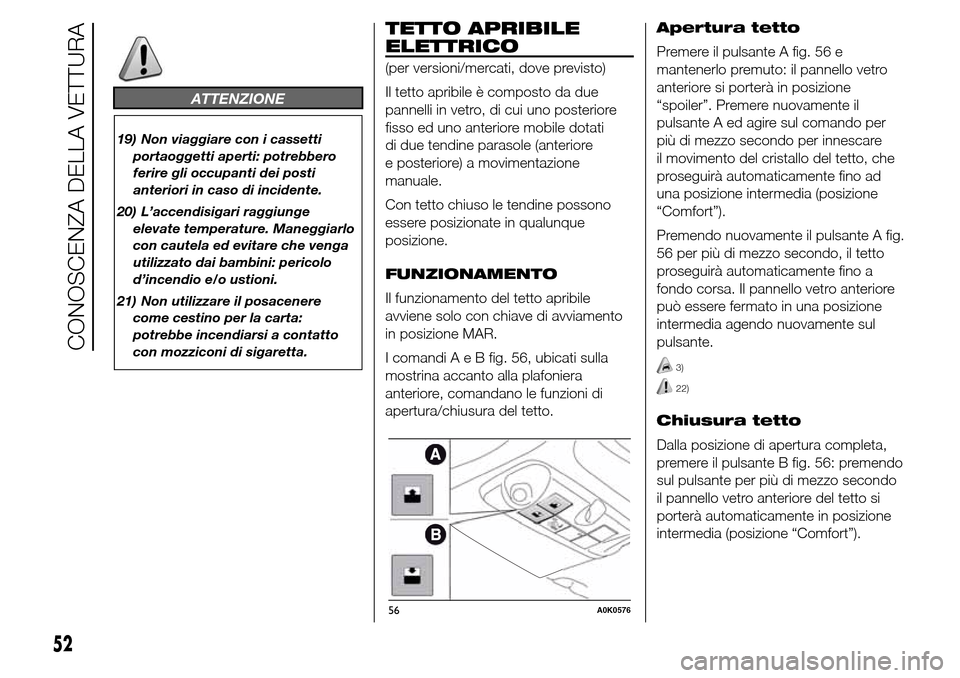

ATTENZIONE
19) Non viaggiare con i cassetti
portaoggetti aperti: potrebbero
ferire gli occupanti dei posti
anteriori in caso di incidente.
20) L’accendisigari raggiunge
elevate temperature. Maneggiarlo
con cautela ed evitare che venga
utilizzato dai bambini: pericolo
d’incendio e/o ustioni.
21) Non utilizzare il posacenere
come cestino per la carta:
potrebbe incendiarsi a contatto
con mozziconi di sigaretta.
TETTO APRIBILE
ELETTRICO
(per versioni/mercati, dove previsto)
Il tetto apribile è composto da due
pannelli in vetro, di cui uno posteriore
fisso ed uno anteriore mobile dotati
di due tendine parasole (anteriore
e posteriore) a movimentazione
manuale.
Con tetto chiuso le tendine possono
essere posizionate in qualunque
posizione.
FUNZIONAMENTO
Il funzionamento del tetto apribile
avviene solo con chiave di avviamento
in posizione MAR.
I comandiAeBfig. 56, ubicati sulla
mostrina accanto alla plafoniera
anteriore, comandano le funzioni di
apertura/chiusura del tetto.Apertura tetto
Premere il pulsante A fig. 56 e
mantenerlo premuto: il pannello vetro
anteriore si porterà in posizione
“spoiler”. Premere nuovamente il
pulsante A ed agire sul comando per
più di mezzo secondo per innescare
il movimento del cristallo del tetto, che
proseguirà automaticamente fino ad
una posizione intermedia (posizione
“Comfort”).
Premendo nuovamente il pulsante A fig.
56 per più di mezzo secondo, il tetto
proseguirà automaticamente fino a
fondo corsa. Il pannello vetro anteriore
può essere fermato in una posizione
intermedia agendo nuovamente sul
pulsante.
3)
22)
Chiusura tetto
Dalla posizione di apertura completa,
premere il pulsante B fig. 56: premendo
sul pulsante per più di mezzo secondo
il pannello vetro anteriore del tetto si
porterà automaticamente in posizione
intermedia (posizione “Comfort”).
56A0K0576
52
CONOSCENZA DELLA VETTURA
