INDICE GRAFICO
.
FARI ANTERIORI
❒Tipi di lampade ...................................193
❒Luci esterne ........................................ 37
❒Sostituzione lampade ..........................191
RUOTE
❒Cerchi e pneumatici ............................253
❒Pressione pneumatici ..........................256❒Riparazione ruota ................................181
SPECCHI ESTERNI
❒Regolazione ........................................ 20
❒Ripiegamento ..................................... 21
PORTE
❒Apertura/chiusura centralizzata ........... 54
COFANO MOTORE
❒Apertura/chiusura ............................... 63
TERGICRISTALLI
❒Sostituzione spazzole .........................230
1A0K0620
5

.

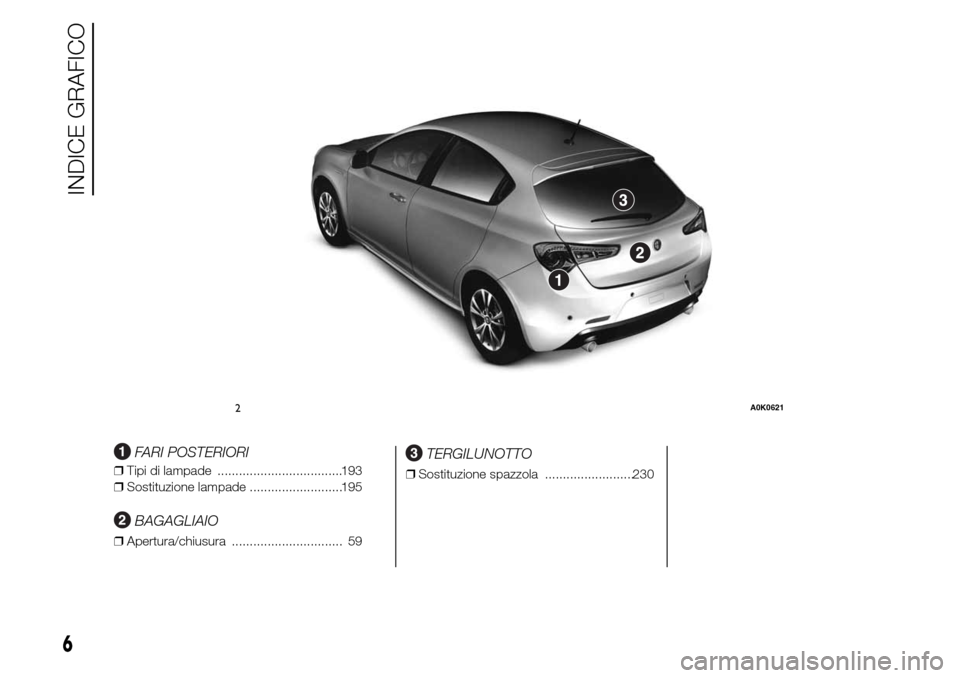

FARI POSTERIORI
❒Tipi di lampade ...................................193
❒Sostituzione lampade ..........................195
BAGAGLIAIO
❒Apertura/chiusura ............................... 59
TERGILUNOTTO
❒Sostituzione spazzola .........................230
2A0K0621
6
INDICE GRAFICO

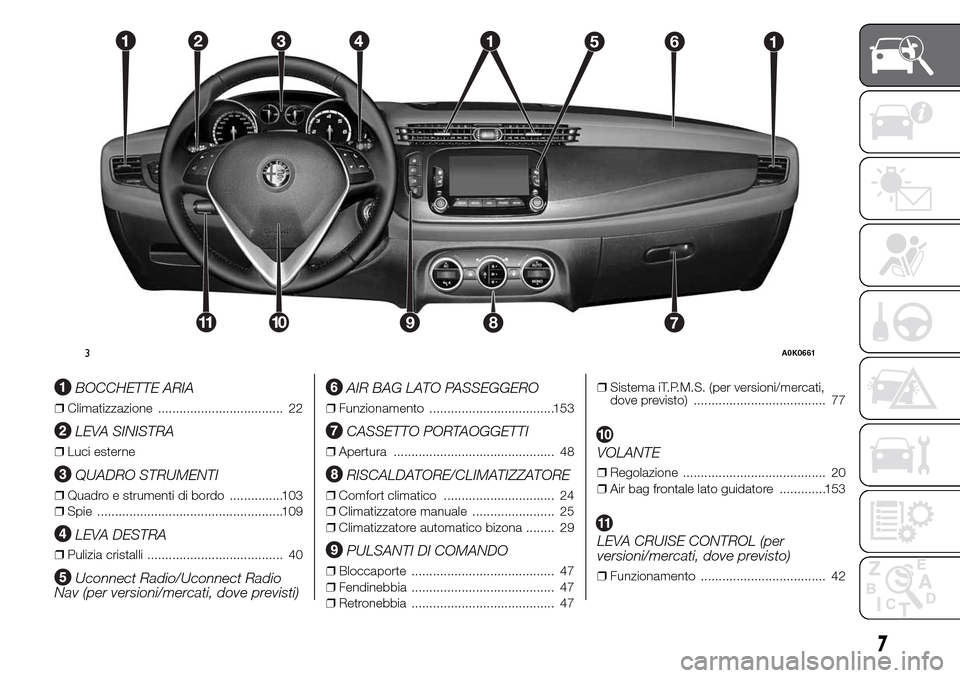

BOCCHETTE ARIA
❒Climatizzazione ................................... 22
LEVA SINISTRA
❒Luci esterne
QUADRO STRUMENTI
❒Quadro e strumenti di bordo ...............103
❒Spie ....................................................109
LEVA DESTRA
❒Pulizia cristalli ...................................... 40
Uconnect Radio/Uconnect Radio
Nav (per versioni/mercati, dove previsti)
AIR BAG LATO PASSEGGERO
❒Funzionamento ...................................153
CASSETTO PORTAOGGETTI
❒Apertura ............................................. 48
RISCALDATORE/CLIMATIZZATORE
❒Comfort climatico ............................... 24
❒Climatizzatore manuale ....................... 25
❒Climatizzatore automatico bizona ........ 29
PULSANTI DI COMANDO
❒Bloccaporte ........................................ 47
❒Fendinebbia ........................................ 47
❒Retronebbia ........................................ 47❒Sistema iT.P.M.S. (per versioni/mercati,
dove previsto) ..................................... 77
VOLANTE
❒Regolazione ........................................ 20
❒Air bag frontale lato guidatore .............153
LEVA CRUISE CONTROL (per
versioni/mercati, dove previsto)
❒Funzionamento ................................... 42
126
7111089
3A0K0661
7

.

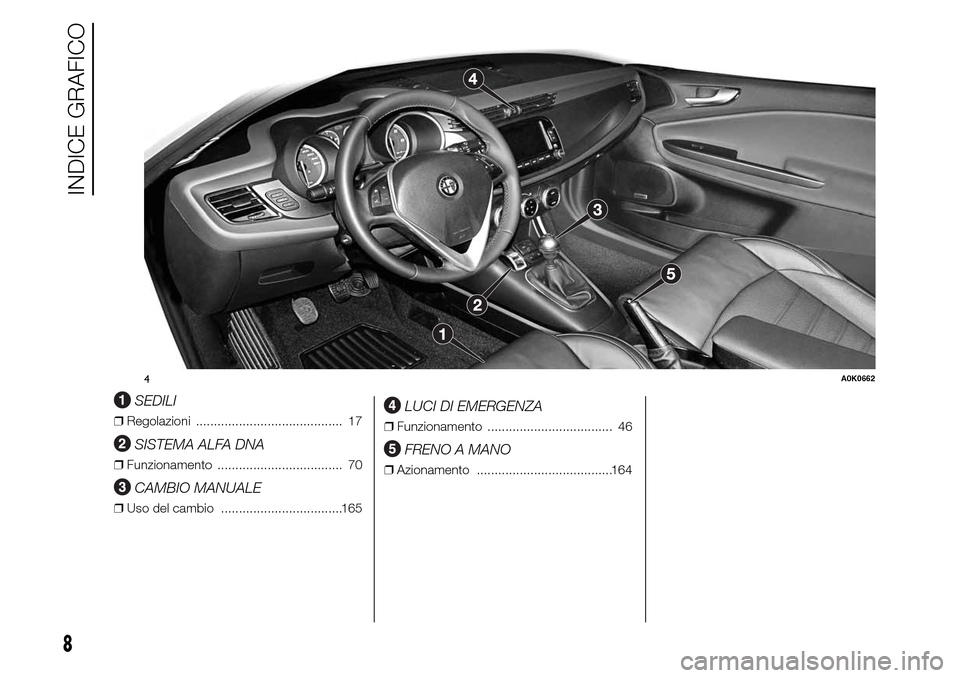

SEDILI
❒Regolazioni ......................................... 17
SISTEMA ALFA DNA
❒Funzionamento ................................... 70
CAMBIO MANUALE
❒Uso del cambio ..................................165
LUCI DI EMERGENZA
❒Funzionamento ................................... 46
FRENO A MANO
❒Azionamento ......................................164
4A0K0662
8
INDICE GRAFICO

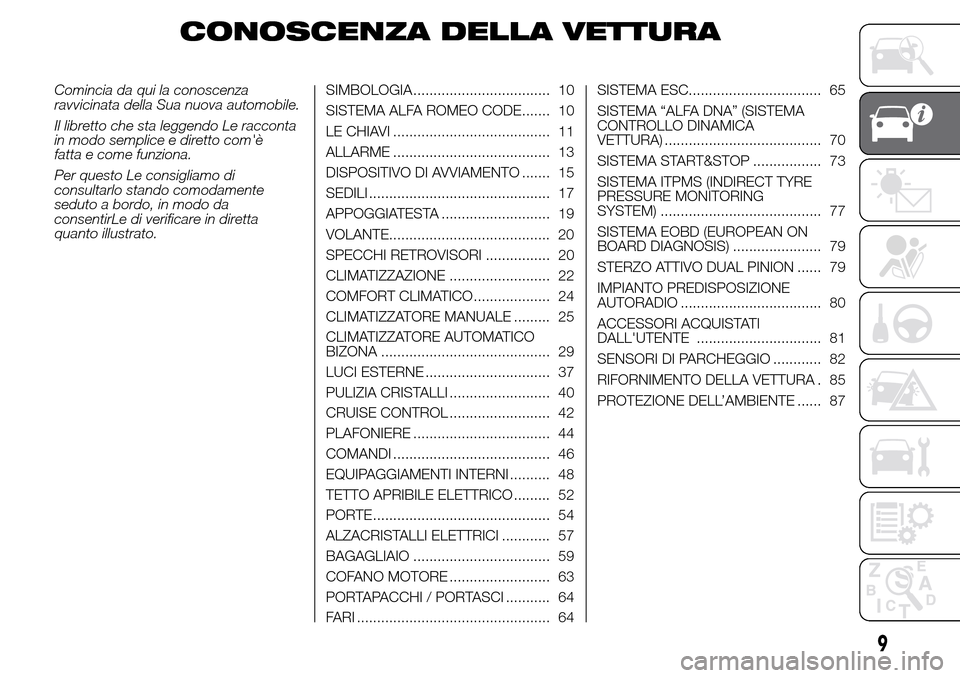

CONOSCENZA DELLA VETTURA
Comincia da qui la conoscenza
ravvicinata della Sua nuova automobile.
Il libretto che sta leggendo Le racconta
in modo semplice e diretto com'è
fatta e come funziona.
Per questo Le consigliamo di
consultarlo stando comodamente
seduto a bordo, in modo da
consentirLe di verificare in diretta
quanto illustrato.SIMBOLOGIA .................................. 10
SISTEMA ALFA ROMEO CODE....... 10
LE CHIAVI ....................................... 11
ALLARME ....................................... 13
DISPOSITIVO DI AVVIAMENTO ....... 15
SEDILI ............................................. 17
APPOGGIATESTA ........................... 19
VOLANTE........................................ 20
SPECCHI RETROVISORI ................ 20
CLIMATIZZAZIONE ......................... 22
COMFORT CLIMATICO................... 24
CLIMATIZZATORE MANUALE ......... 25
CLIMATIZZATORE AUTOMATICO
BIZONA .......................................... 29
LUCI ESTERNE ............................... 37
PULIZIA CRISTALLI ......................... 40
CRUISE CONTROL ......................... 42
PLAFONIERE .................................. 44
COMANDI ....................................... 46
EQUIPAGGIAMENTI INTERNI .......... 48
TETTO APRIBILE ELETTRICO ......... 52
PORTE ............................................ 54
ALZACRISTALLI ELETTRICI ............ 57
BAGAGLIAIO .................................. 59
COFANO MOTORE ......................... 63
PORTAPACCHI / PORTASCI ........... 64
FARI ................................................ 64SISTEMA ESC................................. 65
SISTEMA “ALFA DNA” (SISTEMA
CONTROLLO DINAMICA
VETTURA) ....................................... 70
SISTEMA START&STOP ................. 73
SISTEMA ITPMS (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 77
SISTEMA EOBD (EUROPEAN ON
BOARD DIAGNOSIS) ...................... 79
STERZO ATTIVO DUAL PINION ...... 79
IMPIANTO PREDISPOSIZIONE
AUTORADIO ................................... 80
ACCESSORI ACQUISTATI
DALL'UTENTE ............................... 81
SENSORI DI PARCHEGGIO ............ 82
RIFORNIMENTO DELLA VETTURA . 85
PROTEZIONE DELL’AMBIENTE ...... 87
9

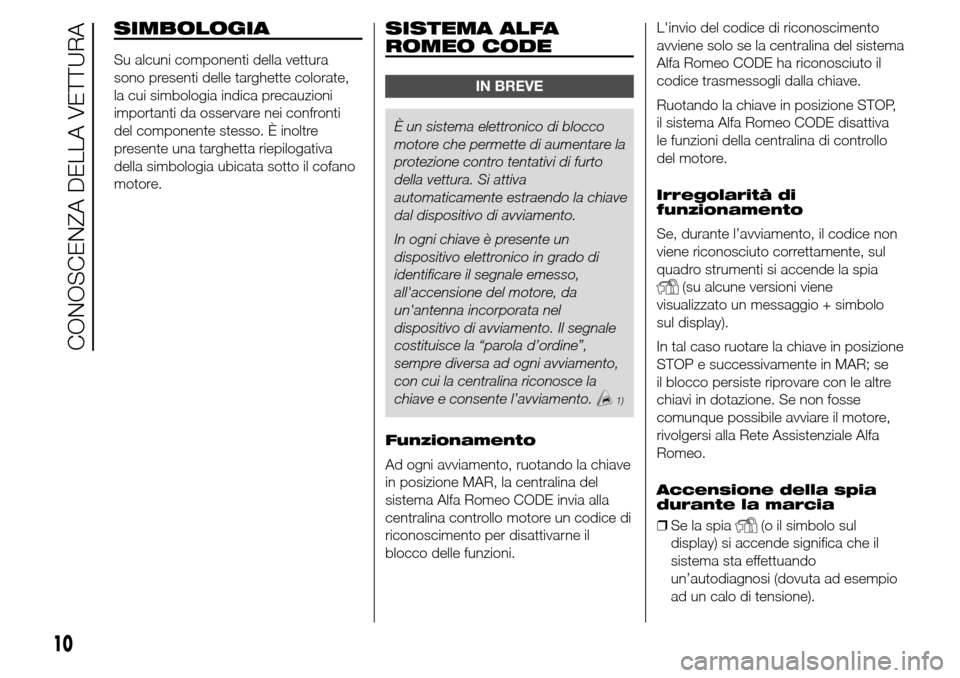

SIMBOLOGIA
Su alcuni componenti della vettura
sono presenti delle targhette colorate,
la cui simbologia indica precauzioni
importanti da osservare nei confronti
del componente stesso. È inoltre
presente una targhetta riepilogativa
della simbologia ubicata sotto il cofano
motore.
SISTEMA ALFA
ROMEO CODE
IN BREVE
È un sistema elettronico di blocco
motore che permette di aumentare la
protezione contro tentativi di furto
della vettura. Si attiva
automaticamente estraendo la chiave
dal dispositivo di avviamento.
In ogni chiave è presente un
dispositivo elettronico in grado di
identificare il segnale emesso,
all'accensione del motore, da
un'antenna incorporata nel
dispositivo di avviamento. Il segnale
costituisce la “parola d’ordine”,
sempre diversa ad ogni avviamento,
con cui la centralina riconosce la
chiave e consente l’avviamento.
1)
Funzionamento
Ad ogni avviamento, ruotando la chiave
in posizione MAR, la centralina del
sistema Alfa Romeo CODE invia alla
centralina controllo motore un codice di
riconoscimento per disattivarne il
blocco delle funzioni.L'invio del codice di riconoscimento
avviene solo se la centralina del sistema
Alfa Romeo CODE ha riconosciuto il
codice trasmessogli dalla chiave.
Ruotando la chiave in posizione STOP,
il sistema Alfa Romeo CODE disattiva
le funzioni della centralina di controllo
del motore.
Irregolarità di
funzionamento
Se, durante l’avviamento, il codice non
viene riconosciuto correttamente, sul
quadro strumenti si accende la spia
(su alcune versioni viene
visualizzato un messaggio + simbolo
sul display).
In tal caso ruotare la chiave in posizione
STOP e successivamente in MAR; se
il blocco persiste riprovare con le altre
chiavi in dotazione. Se non fosse
comunque possibile avviare il motore,
rivolgersi alla Rete Assistenziale Alfa
Romeo.
Accensione della spia
durante la marcia
❒Se la spia
(o il simbolo sul
display) si accende significa che il
sistema sta effettuando
un’autodiagnosi (dovuta ad esempio
ad un calo di tensione).
10
CONOSCENZA DELLA VETTURA

❒Se la spia(o il simbolo sul
display) continuasse a rimanere
accesa, rivolgersi alla Rete
Assistenziale Alfa Romeo.
AVVERTENZA
1) Urti violenti potrebbero
danneggiare i componenti
elettronici presenti nella chiave.
Per garantire la perfetta efficienza
dei dispositivi elettronici interni
alla chiave, non lasciare la stessa
esposta ai raggi solari.

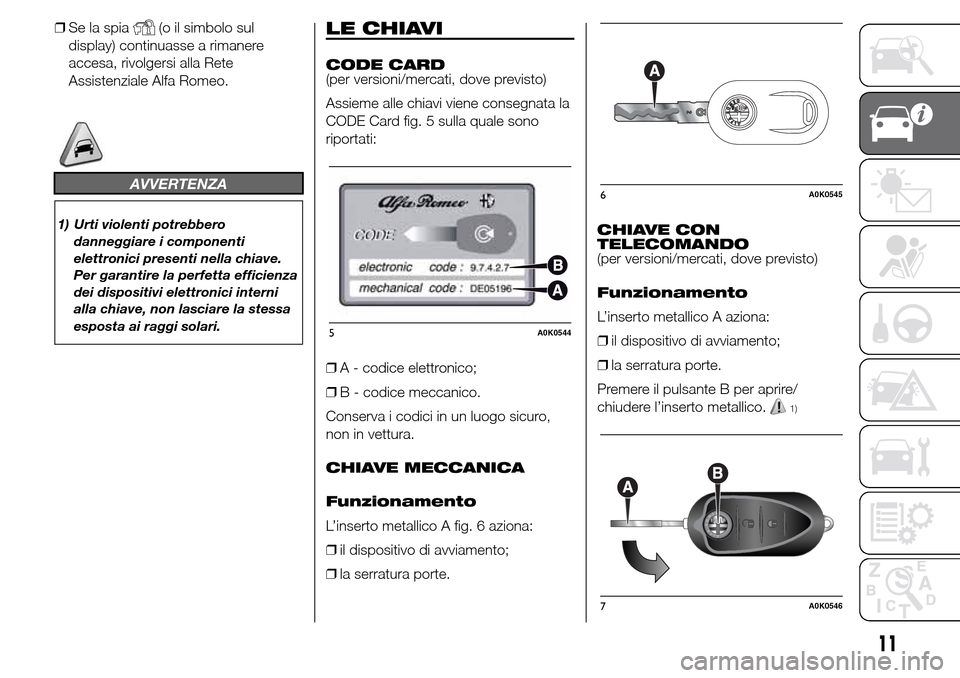

LE CHIAVI
CODE CARD
(per versioni/mercati, dove previsto)
Assieme alle chiavi viene consegnata la
CODE Card fig. 5 sulla quale sono
riportati:
❒A - codice elettronico;
❒B - codice meccanico.
Conserva i codici in un luogo sicuro,
non in vettura.
CHIAVE MECCANICA
Funzionamento
L’inserto metallico A fig. 6 aziona:
❒il dispositivo di avviamento;
❒la serratura porte.CHIAVE CON
TELECOMANDO
(per versioni/mercati, dove previsto)
Funzionamento
L’inserto metallico A aziona:
❒il dispositivo di avviamento;
❒la serratura porte.
Premere il pulsante B per aprire/
chiudere l’inserto metallico.
1)
5A0K0544
6A0K0545
7A0K0546
11

Sblocco porte e
bagagliaio
Pressione breve del pulsante
:
sblocco delle porte, accensione
temporizzata delle plafoniere interne e
doppia segnalazione luminosa degli
indicatori di direzione (per versioni/
mercati, dove previsto).
Lo sblocco porte avviene
automaticamente in caso di intervento
del sistema blocco combustibile.
Se, effettuando il blocco porte, una o
più porte o il bagagliaio non sono chiusi
correttamente, il LED lampeggia
velocemente insieme agli indicatori di
direzione.
Blocco porte e
bagagliaio
Pressione breve del pulsante
:
blocco delle porte, spegnimento delle
plafoniere interne e singola
segnalazione luminosa degli indicatori
di direzione (per versioni/mercati, dove
previsto).
Se una o più porte sono aperte il
blocco non viene effettuato. Ciò viene
segnalato da un rapido lampeggio degli
indicatori di direzione (per versioni/
mercati, dove previsto). Il blocco delle
porte viene invece effettuato in caso
di bagagliaio aperto.
Con velocità superiore a 20 km/h si ha
il blocco automatico delle porte se è
stata impostata la funzione specifica(solo per versioni dotate di "Display
multifunzionale riconfigurabile").
Effettuando il blocco porte da esterno
vettura (tramite telecomando) il LED
A fig. 8 si accende per alcuni secondi,
dopodiché inizia a lampeggiare
(funzione di deterrenza).
Effettuando il blocco porte da interno
vettura (pressione sul pulsante
ubicato sulla plancia) il LED rimane
acceso a luce fissa.
Apertura bagagliaio
Premere il pulsante
per effettuare
l’apertura a distanza del bagagliaio.
L’apertura del bagagliaio è segnalata
dal doppio lampeggio degli indicatori di
direzione.
RICHIESTA
TELECOMANDI
SUPPLEMENTARI
Il sistema può riconoscere fino ad 8
telecomandi. Qualora fosse necessario
richiedere un nuovo telecomando,rivolgersi alla Rete Assistenziale Alfa
Romeo, portando con sé la CODE Card
(per versioni/mercati, dove previsto),
un documento di identità e i documenti
identificativi di possesso della vettura.
SOSTITUZIONE PILA
CHIAVE CON
TELECOMANDO
Procedura
1)
❒premere il pulsante A fig. 9 e portare
l’inserto metallico B in posizione di
apertura; ruotare la vite C su
utilizzando un cacciavite a punta
fine;
8A0K0588
12
CONOSCENZA DELLA VETTURA
❒estrarre il cassetto portabatteria D e
sostituire la pila E rispettando le
polarità; reinserire il cassetto D
all’interno della chiave e bloccarlo
ruotando la vite C su
.
9A0K0547
