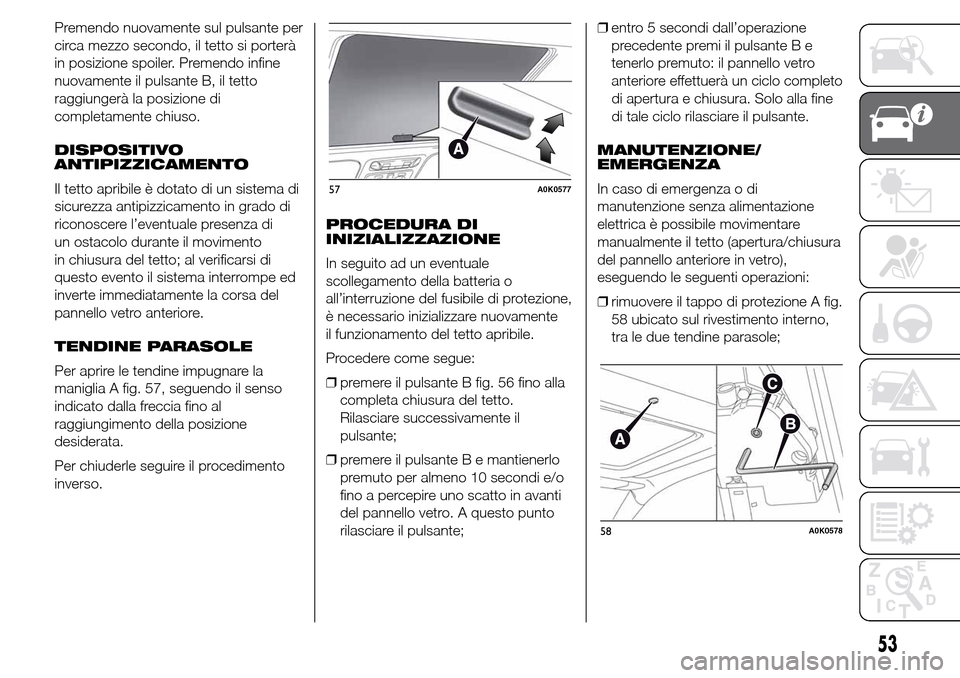

Premendo nuovamente sul pulsante per
circa mezzo secondo, il tetto si porterà
in posizione spoiler. Premendo infine
nuovamente il pulsante B, il tetto
raggiungerà la posizione di
completamente chiuso.
DISPOSITIVO
ANTIPIZZICAMENTO
Il tetto apribile è dotato di un sistema di
sicurezza antipizzicamento in grado di
riconoscere l’eventuale presenza di
un ostacolo durante il movimento
in chiusura del tetto; al verificarsi di
questo evento il sistema interrompe ed
inverte immediatamente la corsa del
pannello vetro anteriore.
TENDINE PARASOLE
Per aprire le tendine impugnare la
maniglia A fig. 57, seguendo il senso
indicato dalla freccia fino al
raggiungimento della posizione
desiderata.
Per chiuderle seguire il procedimento
inverso.PROCEDURA DI
INIZIALIZZAZIONE
In seguito ad un eventuale
scollegamento della batteria o
all’interruzione del fusibile di protezione,
è necessario inizializzare nuovamente
il funzionamento del tetto apribile.
Procedere come segue:
❒premere il pulsante B fig. 56 fino alla
completa chiusura del tetto.
Rilasciare successivamente il
pulsante;
❒premere il pulsante B e mantienerlo
premuto per almeno 10 secondi e/o
fino a percepire uno scatto in avanti
del pannello vetro. A questo punto
rilasciare il pulsante;❒entro 5 secondi dall’operazione
precedente premi il pulsante B e
tenerlo premuto: il pannello vetro
anteriore effettuerà un ciclo completo
di apertura e chiusura. Solo alla fine
di tale ciclo rilasciare il pulsante.
MANUTENZIONE/
EMERGENZA
In caso di emergenza o di
manutenzione senza alimentazione
elettrica è possibile movimentare
manualmente il tetto (apertura/chiusura
del pannello anteriore in vetro),
eseguendo le seguenti operazioni:
❒rimuovere il tappo di protezione A fig.
58 ubicato sul rivestimento interno,
tra le due tendine parasole;
57A0K0577
58A0K0578
53

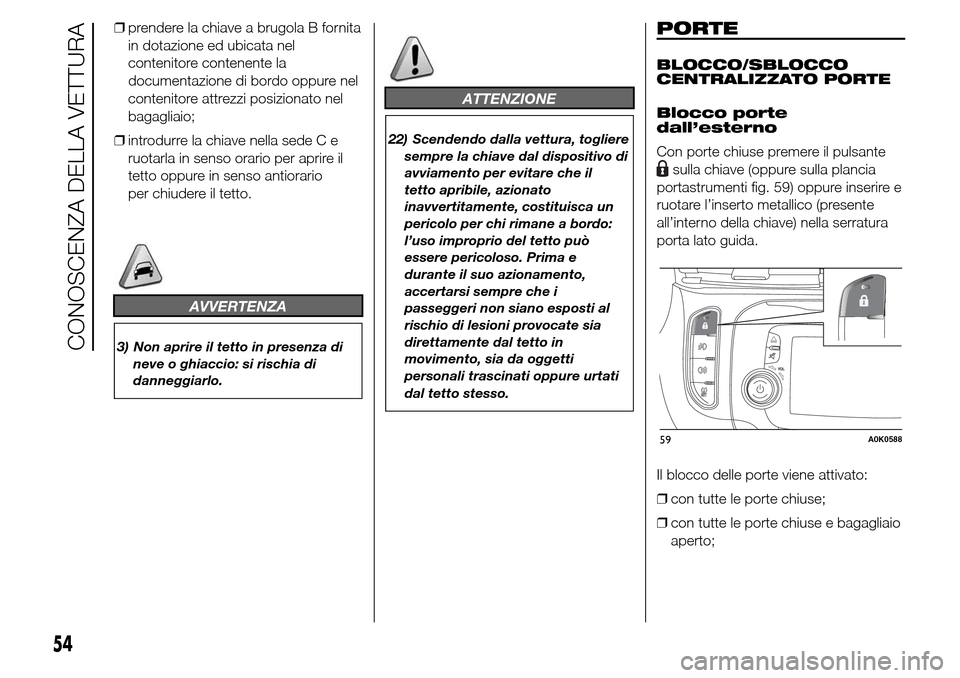

❒prendere la chiave a brugola B fornita
in dotazione ed ubicata nel
contenitore contenente la
documentazione di bordo oppure nel
contenitore attrezzi posizionato nel
bagagliaio;
❒introdurre la chiave nella sede C e
ruotarla in senso orario per aprire il
tetto oppure in senso antiorario
per chiudere il tetto.
AVVERTENZA
3) Non aprire il tetto in presenza di
neve o ghiaccio: si rischia di
danneggiarlo.
ATTENZIONE
22) Scendendo dalla vettura, togliere
sempre la chiave dal dispositivo di
avviamento per evitare che il
tetto apribile, azionato
inavvertitamente, costituisca un
pericolo per chi rimane a bordo:
l’uso improprio del tetto può
essere pericoloso. Prima e
durante il suo azionamento,
accertarsi sempre che i
passeggeri non siano esposti al
rischio di lesioni provocate sia
direttamente dal tetto in
movimento, sia da oggetti
personali trascinati oppure urtati
dal tetto stesso.
PORTE
BLOCCO/SBLOCCO
CENTRALIZZATO PORTE
Blocco porte
dall’esterno
Con porte chiuse premere il pulsante
sulla chiave (oppure sulla plancia
portastrumenti fig. 59) oppure inserire e
ruotare l’inserto metallico (presente
all’interno della chiave) nella serratura
porta lato guida.
Il blocco delle porte viene attivato:
❒con tutte le porte chiuse;
❒con tutte le porte chiuse e bagagliaio
aperto;
59A0K0588
54
CONOSCENZA DELLA VETTURA

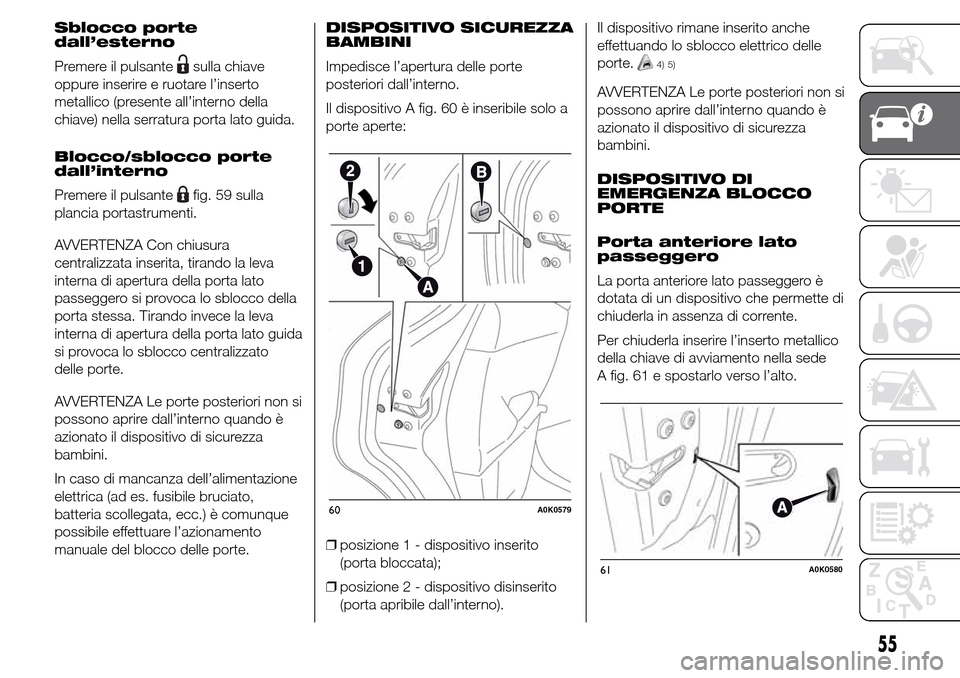

Sblocco porte
dall’esterno
Premere il pulsante
sulla chiave
oppure inserire e ruotare l’inserto
metallico (presente all’interno della
chiave) nella serratura porta lato guida.
Blocco/sblocco porte
dall’interno
Premere il pulsante
fig. 59 sulla
plancia portastrumenti.
AVVERTENZA Con chiusura
centralizzata inserita, tirando la leva
interna di apertura della porta lato
passeggero si provoca lo sblocco della
porta stessa. Tirando invece la leva
interna di apertura della porta lato guida
si provoca lo sblocco centralizzato
delle porte.
AVVERTENZA Le porte posteriori non si
possono aprire dall’interno quando è
azionato il dispositivo di sicurezza
bambini.
In caso di mancanza dell’alimentazione
elettrica (ad es. fusibile bruciato,
batteria scollegata, ecc.) è comunque
possibile effettuare l’azionamento
manuale del blocco delle porte.DISPOSITIVO SICUREZZA
BAMBINI
Impedisce l’apertura delle porte
posteriori dall’interno.
Il dispositivo A fig. 60 è inseribile solo a
porte aperte:
❒posizione 1 - dispositivo inserito
(porta bloccata);
❒posizione 2 - dispositivo disinserito
(porta apribile dall’interno).Il dispositivo rimane inserito anche
effettuando lo sblocco elettrico delle
porte.
4) 5)
AVVERTENZA Le porte posteriori non si
possono aprire dall’interno quando è
azionato il dispositivo di sicurezza
bambini.
DISPOSITIVO DI
EMERGENZA BLOCCO
PORTE
Porta anteriore lato
passeggero
La porta anteriore lato passeggero è
dotata di un dispositivo che permette di
chiuderla in assenza di corrente.
Per chiuderla inserire l’inserto metallico
della chiave di avviamento nella sede
A fig. 61 e spostarlo verso l’alto.
60A0K0579
61A0K0580
55

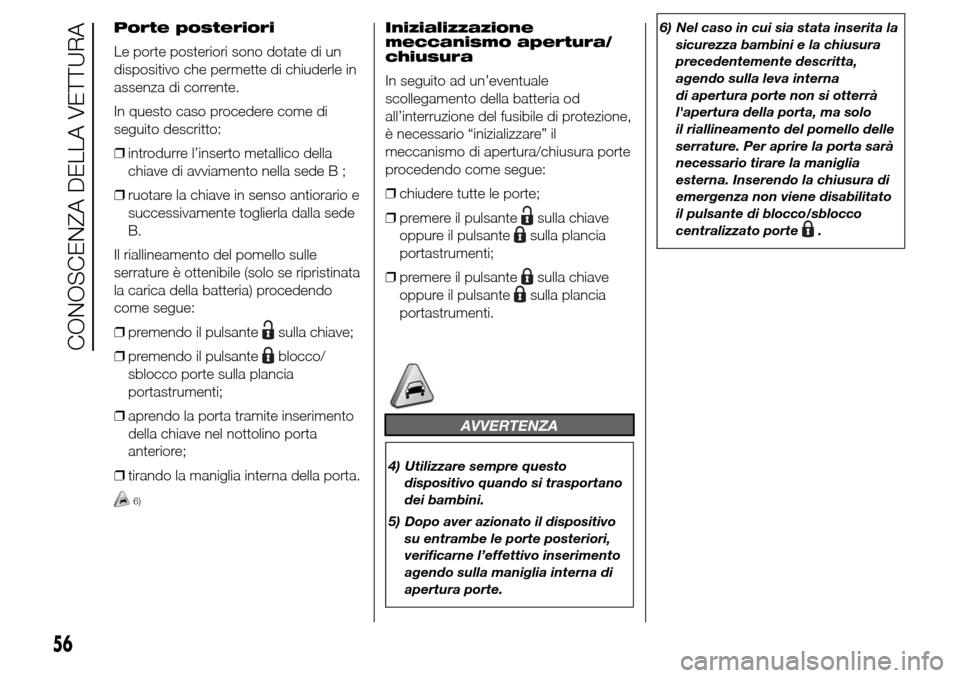

Porte posteriori
Le porte posteriori sono dotate di un
dispositivo che permette di chiuderle in
assenza di corrente.
In questo caso procedere come di
seguito descritto:
❒introdurre l’inserto metallico della
chiave di avviamento nella sede B ;
❒ruotare la chiave in senso antiorario e
successivamente toglierla dalla sede
B.
Il riallineamento del pomello sulle
serrature è ottenibile (solo se ripristinata
la carica della batteria) procedendo
come segue:
❒premendo il pulsante
sulla chiave;
❒premendo il pulsante
blocco/
sblocco porte sulla plancia
portastrumenti;
❒aprendo la porta tramite inserimento
della chiave nel nottolino porta
anteriore;
❒tirando la maniglia interna della porta.
6)
Inizializzazione
meccanismo apertura/
chiusura
In seguito ad un’eventuale
scollegamento della batteria od
all’interruzione del fusibile di protezione,
è necessario “inizializzare” il
meccanismo di apertura/chiusura porte
procedendo come segue:
❒chiudere tutte le porte;
❒premere il pulsante
sulla chiave
oppure il pulsante
sulla plancia
portastrumenti;
❒premere il pulsante
sulla chiave
oppure il pulsante
sulla plancia
portastrumenti.
AVVERTENZA
4) Utilizzare sempre questo
dispositivo quando si trasportano
dei bambini.
5) Dopo aver azionato il dispositivo
su entrambe le porte posteriori,
verificarne l’effettivo inserimento
agendo sulla maniglia interna di
apertura porte.6) Nel caso in cui sia stata inserita la
sicurezza bambini e la chiusura
precedentemente descritta,
agendo sulla leva interna
di apertura porte non si otterrà
l'apertura della porta, ma solo
il riallineamento del pomello delle
serrature. Per aprire la porta sarà
necessario tirare la maniglia
esterna. Inserendo la chiusura di
emergenza non viene disabilitato
il pulsante di blocco/sblocco
centralizzato porte
.
56
CONOSCENZA DELLA VETTURA

ALZACRISTALLI
ELETTRICI
Funzionano con chiave d’avviamento in
posizione MAR e per circa 3 minuti
dopo la rotazione della chiave di
avviamento in posizione STOP
o estratta e previa apertura di una delle
porte anteriori.
I pulsanti sono ubicati sulla mostrina dei
pannelli porta fig. 62 (dal pannello
porta lato guida si possono comandare
tutti i cristalli).
È presente un dispositivo
antischiacciamento che entra in
funzione in fase di salita dei cristalli
anteriori e posteriori.
23)
COMANDI
Porta anteriore lato
guida fig. 62
❒A: apertura/chiusura cristallo
anteriore sinistro; funzionamento
“continuo automatico” in fase di
apertura/chiusura del cristallo;
❒B: apertura/chiusura cristallo
anteriore destro; funzionamento
“continuo automatico” in fase
di apertura/chiusura del cristallo;❒C: abilitazione/esclusione dei
comandi alzacristalli delle porte
posteriori;
❒D: apertura/chiusura cristallo
posteriore sinistro (per
versioni/mercati, dove previsto);
funzionamento “continuo automatico”
in fase di apertura e chiusura del
cristallo;❒E: apertura/chiusura cristallo
posteriore destro (per versioni/
mercati, dove previsto);
funzionamento “continuo automatico”
in fase di apertura e chiusura del
cristallo.
Apertura cristalli
Premere i pulsanti per aprire il cristallo
desiderato.
Premendo brevemente uno dei due
pulsanti si ha la corsa “a scatti” del
cristallo, mentre esercitando una
pressione prolungata si attiva
l’azionamento “continuo automatico”.
Il cristallo si arresta nella posizione
voluta premendo nuovamente il relativo
pulsante di comando. Mantenendo
premuto il pulsante per alcuni secondi il
vetro sale o scende automaticamente
(solo con chiave di avviamento in
posizione MAR).
Chiusura cristalli
Sollevare i pulsanti per chiudere il
cristallo desiderato.
La fase di chiusura del cristallo avviene
secondo le stesse logiche descritte
per la fase di apertura.62A0K0581
57

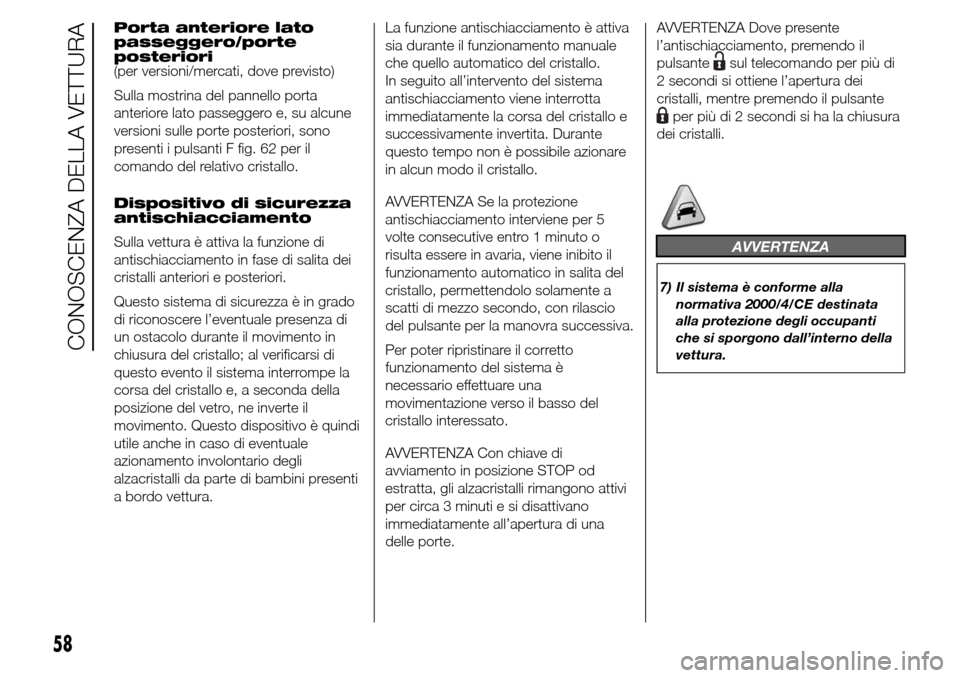

Porta anteriore lato
passeggero/porte
posteriori
(per versioni/mercati, dove previsto)
Sulla mostrina del pannello porta
anteriore lato passeggero e, su alcune
versioni sulle porte posteriori, sono
presenti i pulsanti F fig. 62 per il
comando del relativo cristallo.
Dispositivo di sicurezza
antischiacciamento
Sulla vettura è attiva la funzione di
antischiacciamento in fase di salita dei
cristalli anteriori e posteriori.
Questo sistema di sicurezza è in grado
di riconoscere l’eventuale presenza di
un ostacolo durante il movimento in
chiusura del cristallo; al verificarsi di
questo evento il sistema interrompe la
corsa del cristallo e, a seconda della
posizione del vetro, ne inverte il
movimento. Questo dispositivo è quindi
utile anche in caso di eventuale
azionamento involontario degli
alzacristalli da parte di bambini presenti
a bordo vettura.La funzione antischiacciamento è attiva
sia durante il funzionamento manuale
che quello automatico del cristallo.
In seguito all’intervento del sistema
antischiacciamento viene interrotta
immediatamente la corsa del cristallo e
successivamente invertita. Durante
questo tempo non è possibile azionare
in alcun modo il cristallo.
AVVERTENZA Se la protezione
antischiacciamento interviene per 5
volte consecutive entro 1 minuto o
risulta essere in avaria, viene inibito il
funzionamento automatico in salita del
cristallo, permettendolo solamente a
scatti di mezzo secondo, con rilascio
del pulsante per la manovra successiva.
Per poter ripristinare il corretto
funzionamento del sistema è
necessario effettuare una
movimentazione verso il basso del
cristallo interessato.
AVVERTENZA Con chiave di
avviamento in posizione STOP od
estratta, gli alzacristalli rimangono attivi
per circa 3 minuti e si disattivano
immediatamente all’apertura di una
delle porte.AVVERTENZA Dove presente
l’antischiacciamento, premendo il
pulsante
sul telecomando per più di
2 secondi si ottiene l’apertura dei
cristalli, mentre premendo il pulsante
per più di 2 secondi si ha la chiusura
dei cristalli.
AVVERTENZA
7) Il sistema è conforme alla
normativa 2000/4/CE destinata
alla protezione degli occupanti
che si sporgono dall’interno della
vettura.
58
CONOSCENZA DELLA VETTURA

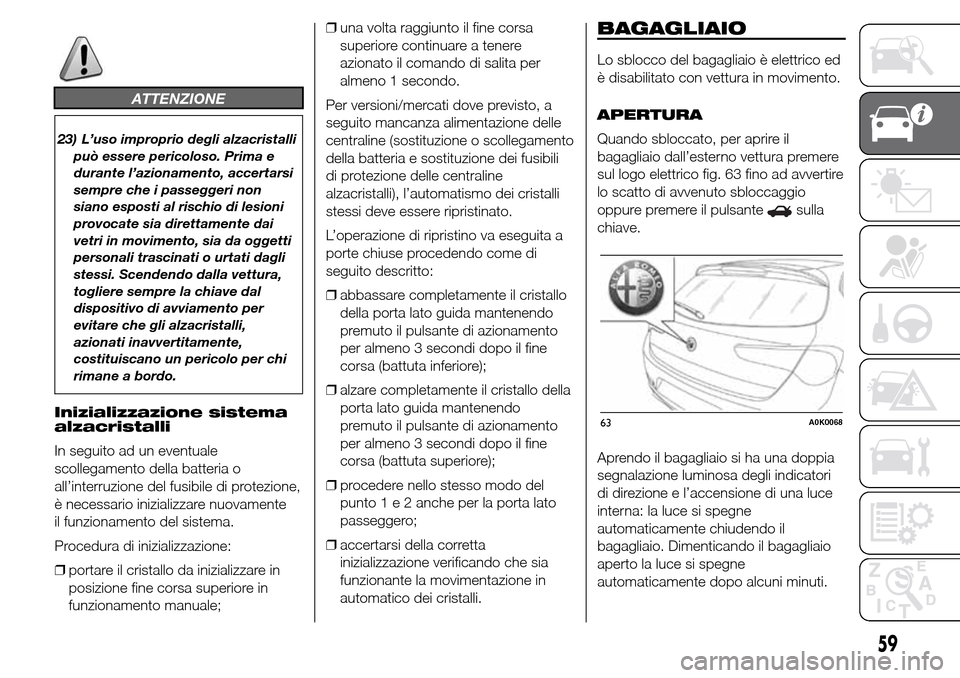

ATTENZIONE
23) L’uso improprio degli alzacristalli
può essere pericoloso. Prima e
durante l’azionamento, accertarsi
sempre che i passeggeri non
siano esposti al rischio di lesioni
provocate sia direttamente dai
vetri in movimento, sia da oggetti
personali trascinati o urtati dagli
stessi. Scendendo dalla vettura,
togliere sempre la chiave dal
dispositivo di avviamento per
evitare che gli alzacristalli,
azionati inavvertitamente,
costituiscano un pericolo per chi
rimane a bordo.
Inizializzazione sistema
alzacristalli
In seguito ad un eventuale
scollegamento della batteria o
all’interruzione del fusibile di protezione,
è necessario inizializzare nuovamente
il funzionamento del sistema.
Procedura di inizializzazione:
❒portare il cristallo da inizializzare in
posizione fine corsa superiore in
funzionamento manuale;❒una volta raggiunto il fine corsa
superiore continuare a tenere
azionato il comando di salita per
almeno 1 secondo.
Per versioni/mercati dove previsto, a
seguito mancanza alimentazione delle
centraline (sostituzione o scollegamento
della batteria e sostituzione dei fusibili
di protezione delle centraline
alzacristalli), l’automatismo dei cristalli
stessi deve essere ripristinato.
L’operazione di ripristino va eseguita a
porte chiuse procedendo come di
seguito descritto:
❒abbassare completamente il cristallo
della porta lato guida mantenendo
premuto il pulsante di azionamento
per almeno 3 secondi dopo il fine
corsa (battuta inferiore);
❒alzare completamente il cristallo della
porta lato guida mantenendo
premuto il pulsante di azionamento
per almeno 3 secondi dopo il fine
corsa (battuta superiore);
❒procedere nello stesso modo del
punto1e2anche per la porta lato
passeggero;
❒accertarsi della corretta
inizializzazione verificando che sia
funzionante la movimentazione in
automatico dei cristalli.
BAGAGLIAIO
Lo sblocco del bagagliaio è elettrico ed
è disabilitato con vettura in movimento.
APERTURA
Quando sbloccato, per aprire il
bagagliaio dall’esterno vettura premere
sul logo elettrico fig. 63 fino ad avvertire
lo scatto di avvenuto sbloccaggio
oppure premere il pulsante
sulla
chiave.
Aprendo il bagagliaio si ha una doppia
segnalazione luminosa degli indicatori
di direzione e l’accensione di una luce
interna: la luce si spegne
automaticamente chiudendo il
bagagliaio. Dimenticando il bagagliaio
aperto la luce si spegne
automaticamente dopo alcuni minuti.
63A0K0068
59

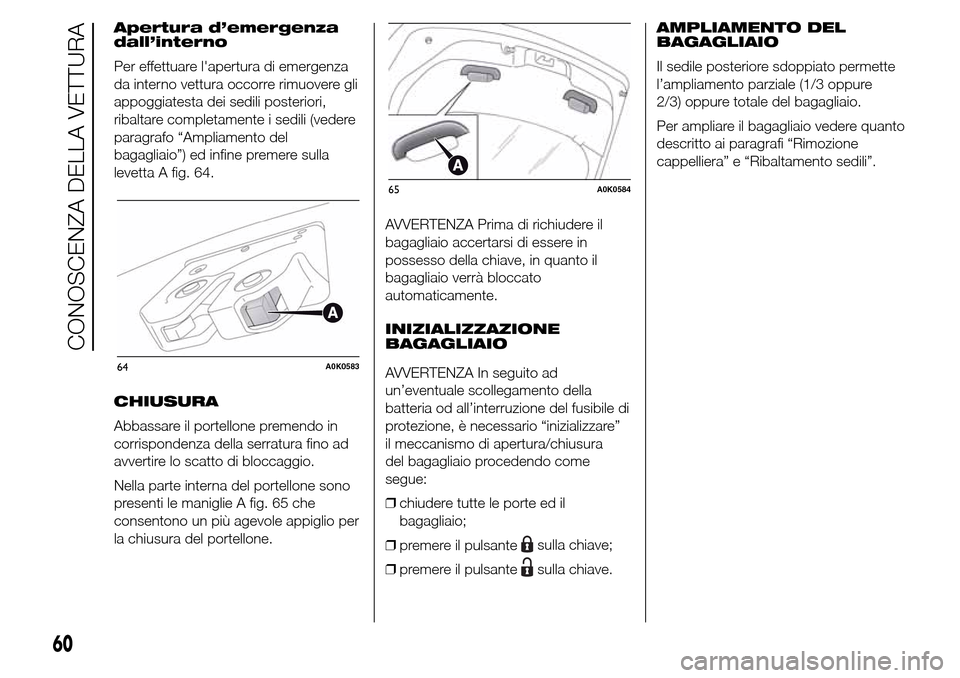

Apertura d’emergenza
dall’interno
Per effettuare l'apertura di emergenza
da interno vettura occorre rimuovere gli
appoggiatesta dei sedili posteriori,
ribaltare completamente i sedili (vedere
paragrafo “Ampliamento del
bagagliaio”) ed infine premere sulla
levetta A fig. 64.
CHIUSURA
Abbassare il portellone premendo in
corrispondenza della serratura fino ad
avvertire lo scatto di bloccaggio.
Nella parte interna del portellone sono
presenti le maniglie A fig. 65 che
consentono un più agevole appiglio per
la chiusura del portellone.AVVERTENZA Prima di richiudere il
bagagliaio accertarsi di essere in
possesso della chiave, in quanto il
bagagliaio verrà bloccato
automaticamente.
INIZIALIZZAZIONE
BAGAGLIAIO
AVVERTENZA In seguito ad
un’eventuale scollegamento della
batteria od all’interruzione del fusibile di
protezione, è necessario “inizializzare”
il meccanismo di apertura/chiusura
del bagagliaio procedendo come
segue:
❒chiudere tutte le porte ed il
bagagliaio;
❒premere il pulsante
sulla chiave;
❒premere il pulsante
sulla chiave.AMPLIAMENTO DEL
BAGAGLIAIO
Il sedile posteriore sdoppiato permette
l’ampliamento parziale (1/3 oppure
2/3) oppure totale del bagagliaio.
Per ampliare il bagagliaio vedere quanto
descritto ai paragrafi “Rimozione
cappelliera” e “Ribaltamento sedili”.
64A0K0583
65A0K0584
60
CONOSCENZA DELLA VETTURA
