2016 Alfa Romeo Giulietta Manuale del proprietario (in Italian)

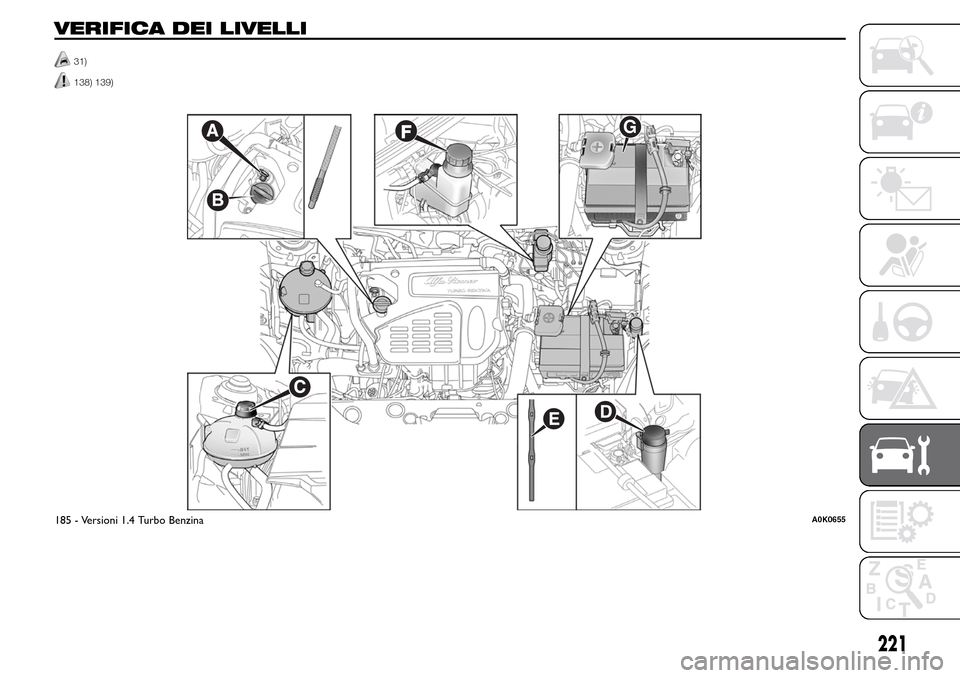

VERIFICA DEI LIVELLI
31)
138) 139).
.
G
185 - Versioni 1.4 Turbo BenzinaA0K0655
221

.
G

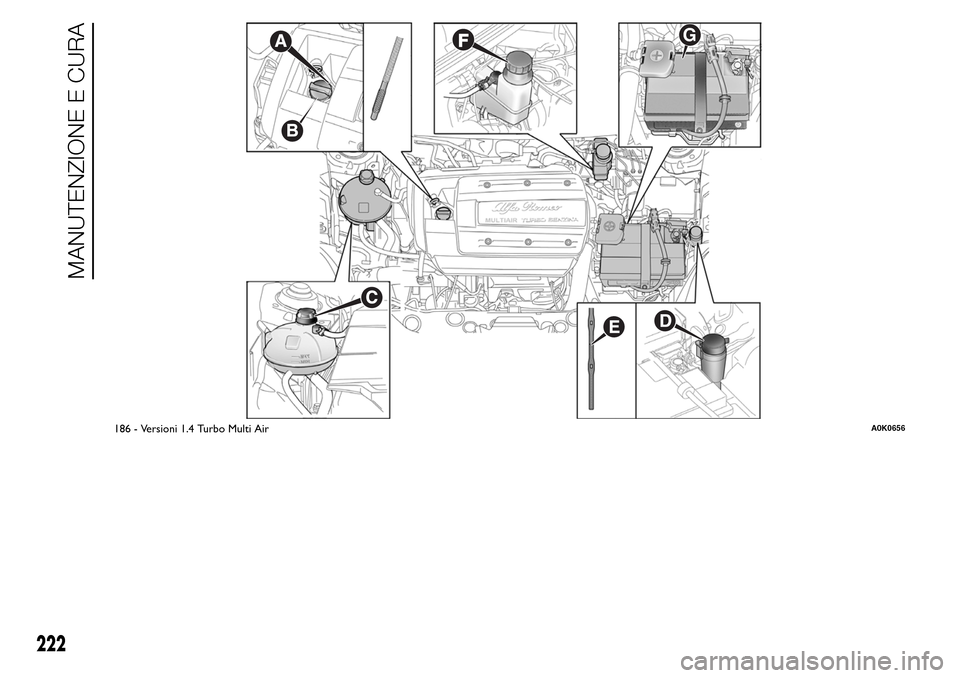

186 - Versioni 1.4 Turbo Multi AirA0K0656
222
MANUTENZIONE E CURA

.
G

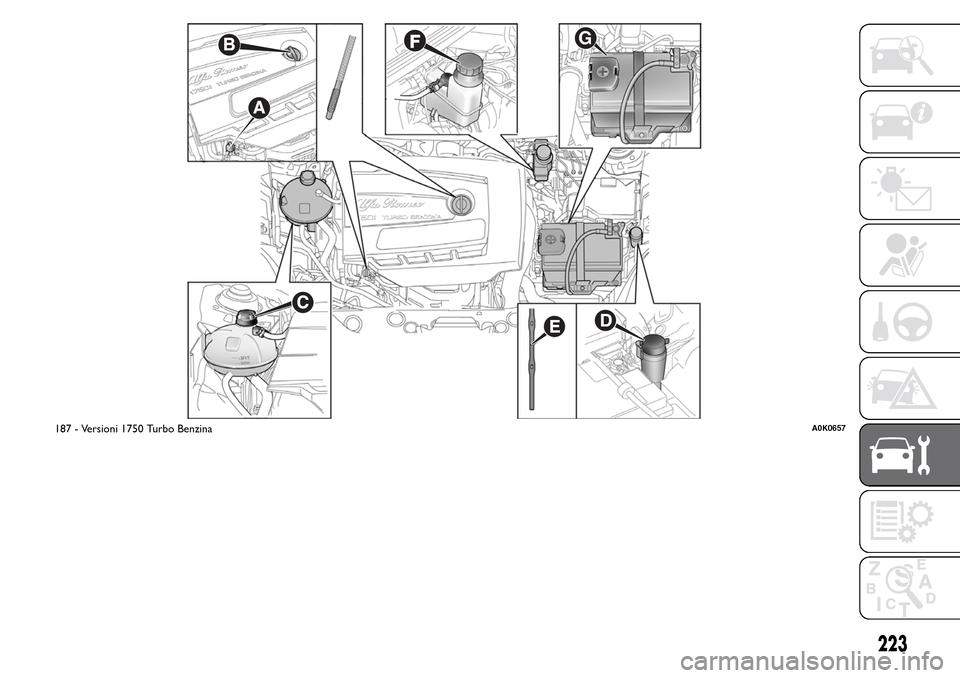

187 - Versioni 1750 Turbo BenzinaA0K0657
223

G
188 - Versioni DieselA0K0658
224
MANUTENZIONE E CURA

Consumo olio motore
33)3)
Indicativamente il consumo massimo di
olio motore è di 400 grammi ogni
1000 km. Nel primo periodo d’uso della
vettura il motore è in fase di
assestamento, pertanto i consumi di
olio motore possono essere considerati
stabilizzati solo dopo aver percorso i
primi 5000 ÷ 6000 km.
LIQUIDO
RAFFREDDAMENTO
MOTORE
Se il livello è insufficiente svitare il tappo
C della vaschetta e versare il liquido
descritto nel capitolo "Dati tecnici".
34)141)
LIQUIDO
LAVACRISTALLO/
LAVALUNOTTO
Se il livello è insufficiente sollevare il
tappo D della vaschetta e versa il
liquido descritto nel capitolo "Dati
tecnici".
142) 143)
AVVERTENZA Con liquido basso il
sistema lavafari non funziona, anche se
continua a funzionare il lavacristalli/
lavalunotto. Per versioni/mercati dove
previsto è presente, sull’astina di
controllo (vedere pagine precedenti),
una tacca di riferimento E: al di sotto di
tale riferimento funziona il SOLO
lavacristalli/lavalunotto.
LIQUIDO FRENI
Controllare che il liquido sia al livello
massimo.
Se il livello del liquido nel serbatoio è
insufficiente svitare il tappo E della
vaschetta e versare il liquido descritto
nel capitolo "Dati tecnici".
35)144) 145)
OLIO SISTEMA DI
ATTUAZIONE CAMBIO
ALFA TCT
(per versioni/mercati, dove previsto)
Per il controllo del livello dell’olio
comando cambio rivolgersi
esclusivamente alla Rete Assistenziale
Alfa Romeo.
4)
AVVERTENZA
31) Attenzione, durante i rabbocchi,
a non confondere i vari tipi di
liquidi: sono tutti incompatibili fra
di loro! Un rabbocco con liquido
inadatto potrebbe danneggiare
gravemente la vettura.
32) Il livello dell’olio non deve mai
superare il riferimento MAX.
33) Non aggiungere olio con
caratteristiche diverse da quelle
dell’olio già presente nel motore.
34) L'impianto di raffreddamento
motore contiene fluido protettivo
anticongelante PARAFLU
UP; per
eventuali rabbocchi utilizzare
un fluido dello stesso tipo. Il fluido
PARAFLU
UPnon può essere
miscelato con qualsiasi altro tipo
di fluido anticongelante. In caso di
rabbocco con un prodotto non
adatto, evitare assolutamente di
avviare il motore e rivolgersi alla
Rete Assistenziale Alfa Romeo.
35) Evitare che il liquido freni,
altamente corrosivo, vada a
contatto con le parti verniciate. Se
dovesse succedere lavare
immediatamente con acqua.
225
Sfilare l'asta A di controllo livello olio
motore, pulirla con un panno che non
lasci tracce, ed inserirla nuovamente.
Sfilalare una seconda volta e verificare
che il livello olio motore sia compreso
fra i riferimenti MIN e MAX ricavati

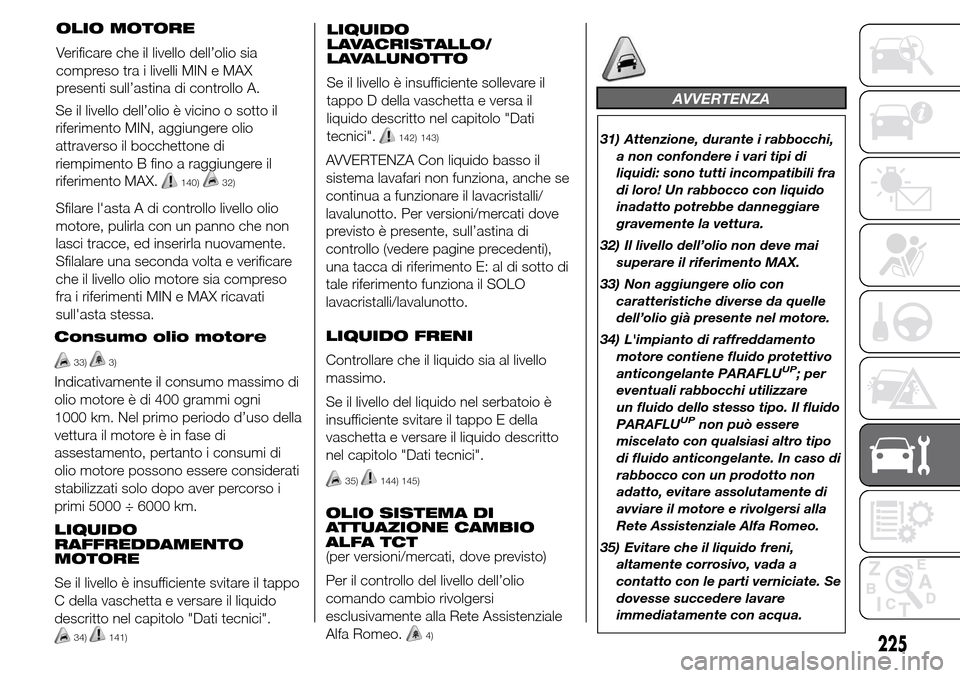

sull'asta stessa.OLIO MOTORE
Verificare che il livello dell’olio sia
compreso tra i livelli MIN e MAX
presenti sull’astina di controllo A.
Se il livello dell’olio è vicino o sotto il
riferimento MIN, aggiungere olio
attraverso il bocchettone di
riempimento B fino a raggiungere il
riferimento MAX.
140)32)

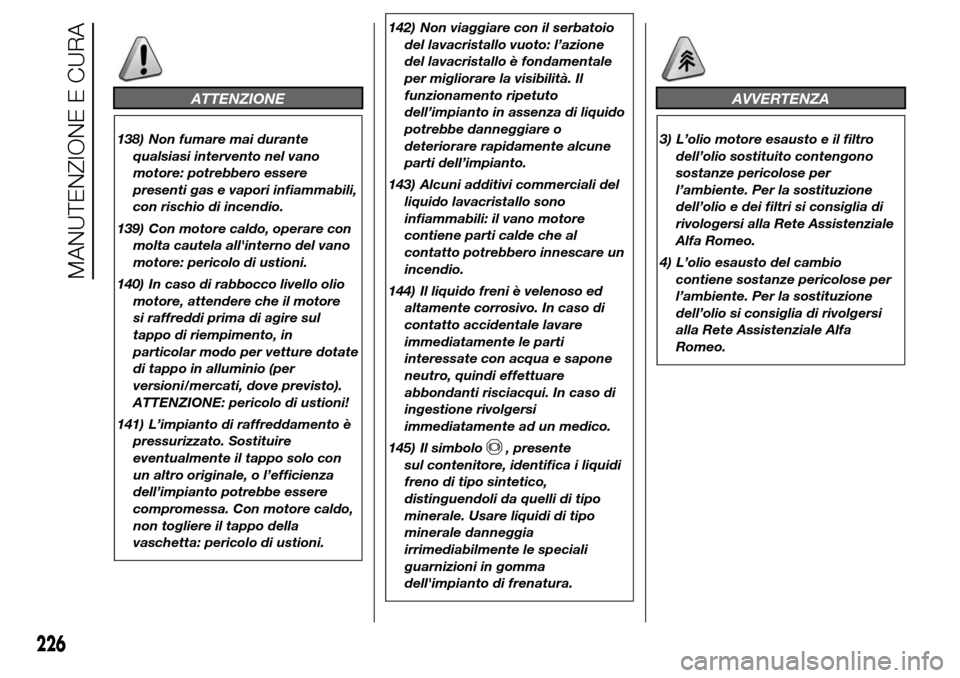

ATTENZIONE
138) Non fumare mai durante
qualsiasi intervento nel vano
motore: potrebbero essere
presenti gas e vapori infiammabili,
con rischio di incendio.
139) Con motore caldo, operare con
molta cautela all'interno del vano
motore: pericolo di ustioni.
140) In caso di rabbocco livello olio
motore, attendere che il motore
si raffreddi prima di agire sul
tappo di riempimento, in
particolar modo per vetture dotate
di tappo in alluminio (per
versioni/mercati, dove previsto).
ATTENZIONE: pericolo di ustioni!
141) L’impianto di raffreddamento è
pressurizzato. Sostituire
eventualmente il tappo solo con
un altro originale, o l’efficienza
dell’impianto potrebbe essere
compromessa. Con motore caldo,
non togliere il tappo della
vaschetta: pericolo di ustioni.142) Non viaggiare con il serbatoio
del lavacristallo vuoto: l’azione
del lavacristallo è fondamentale
per migliorare la visibilità. Il
funzionamento ripetuto
dell’impianto in assenza di liquido
potrebbe danneggiare o
deteriorare rapidamente alcune
parti dell’impianto.
143) Alcuni additivi commerciali del
liquido lavacristallo sono
infiammabili: il vano motore
contiene parti calde che al
contatto potrebbero innescare un
incendio.
144) Il liquido freni è velenoso ed
altamente corrosivo. In caso di
contatto accidentale lavare
immediatamente le parti
interessate con acqua e sapone
neutro, quindi effettuare
abbondanti risciacqui. In caso di
ingestione rivolgersi
immediatamente ad un medico.
145) Il simbolo
, presente
sul contenitore, identifica i liquidi
freno di tipo sintetico,
distinguendoli da quelli di tipo
minerale. Usare liquidi di tipo
minerale danneggia
irrimediabilmente le speciali
guarnizioni in gomma
dell'impianto di frenatura.
AVVERTENZA
3) L’olio motore esausto e il filtro
dell’olio sostituito contengono
sostanze pericolose per
l’ambiente. Per la sostituzione
dell’olio e dei filtri si consiglia di
rivologersi alla Rete Assistenziale
Alfa Romeo.
4) L’olio esausto del cambio
contiene sostanze pericolose per
l’ambiente. Per la sostituzione
dell’olio si consiglia di rivolgersi
alla Rete Assistenziale Alfa
Romeo.
226
MANUTENZIONE E CURA

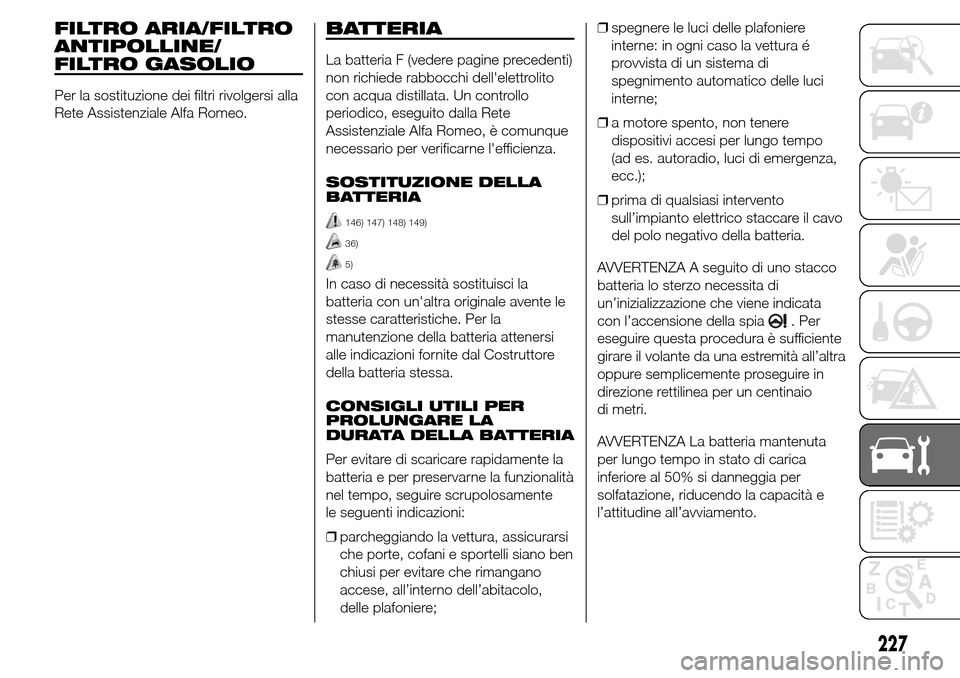

FILTRO ARIA/FILTRO
ANTIPOLLINE/
FILTRO GASOLIO
Per la sostituzione dei filtri rivolgersi alla
Rete Assistenziale Alfa Romeo.
BATTERIA
La batteria F (vedere pagine precedenti)
non richiede rabbocchi dell'elettrolito
con acqua distillata. Un controllo
periodico, eseguito dalla Rete
Assistenziale Alfa Romeo, è comunque
necessario per verificarne l'efficienza.
SOSTITUZIONE DELLA
BATTERIA
146) 147) 148) 149)
36)
5)
In caso di necessità sostituisci la
batteria con un'altra originale avente le
stesse caratteristiche. Per la
manutenzione della batteria attenersi
alle indicazioni fornite dal Costruttore
della batteria stessa.
CONSIGLI UTILI PER
PROLUNGARE LA
DURATA DELLA BATTERIA
Per evitare di scaricare rapidamente la
batteria e per preservarne la funzionalità
nel tempo, seguire scrupolosamente
le seguenti indicazioni:
❒parcheggiando la vettura, assicurarsi
che porte, cofani e sportelli siano ben
chiusi per evitare che rimangano
accese, all’interno dell’abitacolo,
delle plafoniere;❒spegnere le luci delle plafoniere
interne: in ogni caso la vettura é
provvista di un sistema di
spegnimento automatico delle luci
interne;
❒a motore spento, non tenere
dispositivi accesi per lungo tempo
(ad es. autoradio, luci di emergenza,
ecc.);
❒prima di qualsiasi intervento
sull’impianto elettrico staccare il cavo
del polo negativo della batteria.
AVVERTENZA A seguito di uno stacco
batteria lo sterzo necessita di
un’inizializzazione che viene indicata
con l’accensione della spia
. Per
eseguire questa procedura è sufficiente
girare il volante da una estremità all’altra
oppure semplicemente proseguire in
direzione rettilinea per un centinaio
di metri.
AVVERTENZA La batteria mantenuta
per lungo tempo in stato di carica
inferiore al 50% si danneggia per
solfatazione, riducendo la capacità e
l’attitudine all’avviamento.
227

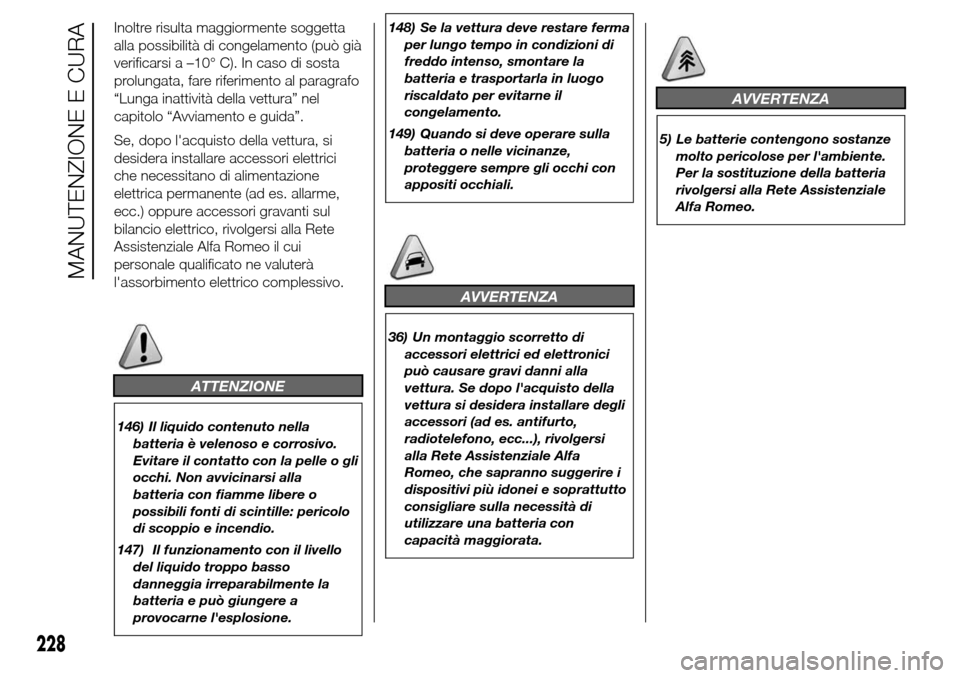

Inoltre risulta maggiormente soggetta
alla possibilità di congelamento (può già
verificarsi a –10° C). In caso di sosta
prolungata, fare riferimento al paragrafo
“Lunga inattività della vettura” nel
capitolo “Avviamento e guida”.
Se, dopo l'acquisto della vettura, si
desidera installare accessori elettrici
che necessitano di alimentazione
elettrica permanente (ad es. allarme,
ecc.) oppure accessori gravanti sul
bilancio elettrico, rivolgersi alla Rete
Assistenziale Alfa Romeo il cui
personale qualificato ne valuterà
l'assorbimento elettrico complessivo.
ATTENZIONE
146) Il liquido contenuto nella
batteria è velenoso e corrosivo.
Evitare il contatto con la pelle o gli
occhi. Non avvicinarsi alla
batteria con fiamme libere o
possibili fonti di scintille: pericolo
di scoppio e incendio.
147) Il funzionamento con il livello
del liquido troppo basso
danneggia irreparabilmente la
batteria e può giungere a
provocarne l'esplosione.148) Se la vettura deve restare ferma
per lungo tempo in condizioni di
freddo intenso, smontare la
batteria e trasportarla in luogo
riscaldato per evitarne il
congelamento.
149) Quando si deve operare sulla
batteria o nelle vicinanze,
proteggere sempre gli occhi con
appositi occhiali.
AVVERTENZA
36) Un montaggio scorretto di
accessori elettrici ed elettronici
può causare gravi danni alla
vettura. Se dopo l'acquisto della
vettura si desidera installare degli
accessori (ad es. antifurto,
radiotelefono, ecc...), rivolgersi
alla Rete Assistenziale Alfa
Romeo, che sapranno suggerire i
dispositivi più idonei e soprattutto
consigliare sulla necessità di
utilizzare una batteria con
capacità maggiorata.
AVVERTENZA
5) Le batterie contengono sostanze
molto pericolose per l'ambiente.
Per la sostituzione della batteria
rivolgersi alla Rete Assistenziale
Alfa Romeo.
228
MANUTENZIONE E CURA
