2016 Alfa Romeo Giulietta Manuale del proprietario (in Italian)

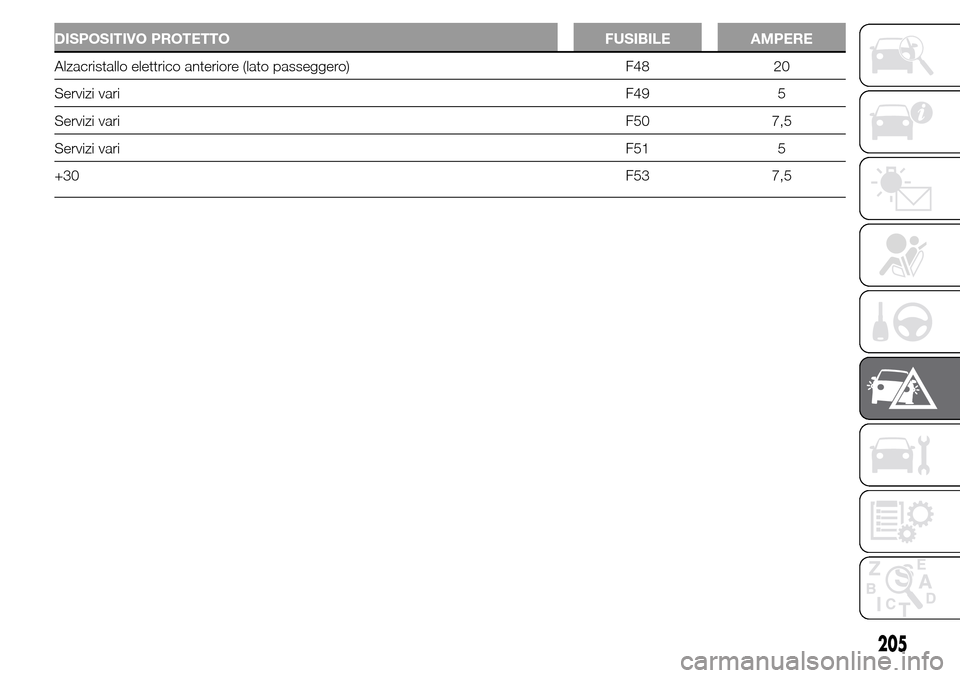

DISPOSITIVO PROTETTO FUSIBILE AMPERE
Alzacristallo elettrico anteriore (lato passeggero) F48 20
Servizi variF49 5
Servizi variF50 7,5
Servizi variF51 5
+30F53 7,5
205

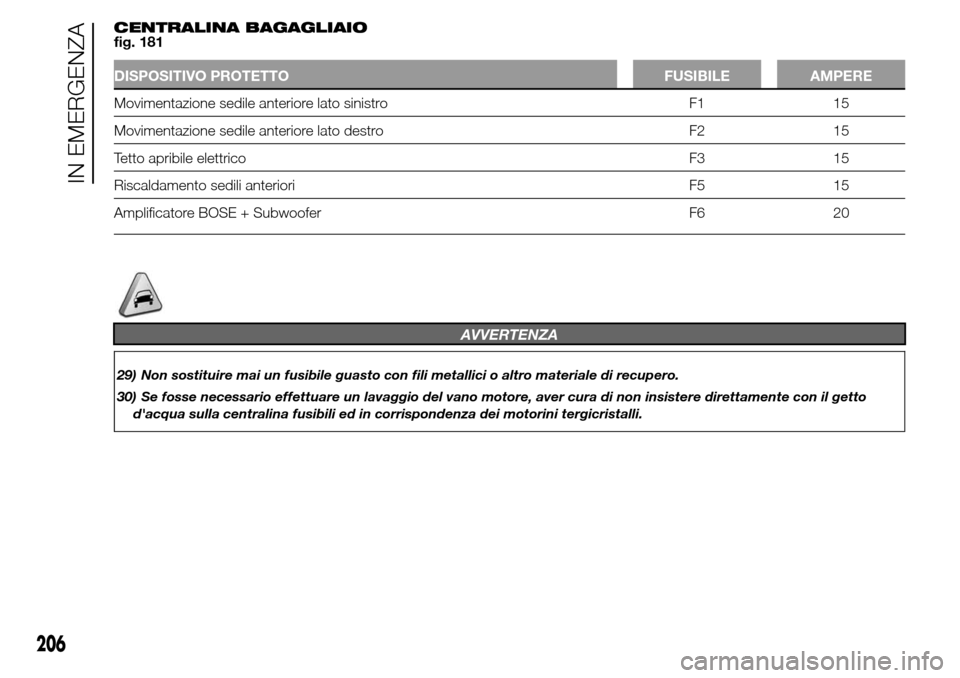

CENTRALINA BAGAGLIAIO
fig. 181
DISPOSITIVO PROTETTO FUSIBILE AMPERE
Movimentazione sedile anteriore lato sinistro F1 15
Movimentazione sedile anteriore lato destro F2 15
Tetto apribile elettrico F3 15
Riscaldamento sedili anteriori F5 15
Amplificatore BOSE + Subwoofer F6 20
AVVERTENZA
29) Non sostituire mai un fusibile guasto con fili metallici o altro materiale di recupero.
30) Se fosse necessario effettuare un lavaggio del vano motore, aver cura di non insistere direttamente con il getto
d'acqua sulla centralina fusibili ed in corrispondenza dei motorini tergicristalli.
206
IN EMERGENZA

ATTENZIONE
130) Nel caso il fusibile dovesse ulteriormente interrompersi, rivolgersi alla Rete Assistenziale Alfa Romeo.
131) Non sostituire in alcun caso un fusibile con un altro avente amperaggio superiore; PERICOLO DI INCENDIO.
132) Se un fusibile generale di protezione interviene (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) rivolgersi alla Rete
Assistenziale Alfa Romeo.
133) Prima di sostituire un fusibile, accertarsi di aver estratto la chiave dal dispositivo di avviamento e di aver spento e/o
disinserito tutti gli utilizzatori.
134) Se un fusibile generale di protezione sistemi di sicurezza (sistema air bag, sistema frenante), sistemi
motopropulsore (sistema motore, sistema cambio) o sistema guida interviene, rivolgersi alla Rete Assistenziale Alfa
Romeo.
207

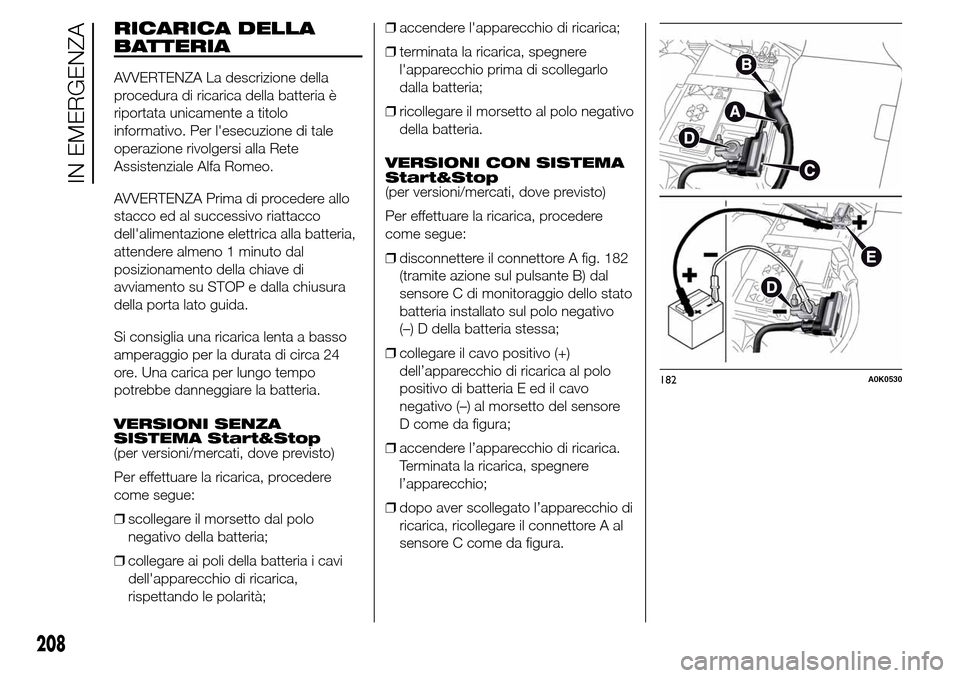

RICARICA DELLA
BATTERIA
AVVERTENZA La descrizione della
procedura di ricarica della batteria è
riportata unicamente a titolo
informativo. Per l'esecuzione di tale
operazione rivolgersi alla Rete
Assistenziale Alfa Romeo.
AVVERTENZA Prima di procedere allo
stacco ed al successivo riattacco
dell'alimentazione elettrica alla batteria,
attendere almeno 1 minuto dal
posizionamento della chiave di
avviamento su STOP e dalla chiusura
della porta lato guida.
Si consiglia una ricarica lenta a basso
amperaggio per la durata di circa 24
ore. Una carica per lungo tempo
potrebbe danneggiare la batteria.
VERSIONI SENZA
SISTEMA Start&Stop
(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedere
come segue:
❒scollegare il morsetto dal polo
negativo della batteria;
❒collegare ai poli della batteria i cavi
dell'apparecchio di ricarica,
rispettando le polarità;❒accendere l'apparecchio di ricarica;
❒terminata la ricarica, spegnere
l'apparecchio prima di scollegarlo
dalla batteria;
❒ricollegare il morsetto al polo negativo
della batteria.
VERSIONI CON SISTEMA
Start&Stop
(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedere
come segue:
❒disconnettere il connettore A fig. 182
(tramite azione sul pulsante B) dal
sensore C di monitoraggio dello stato
batteria installato sul polo negativo
(–) D della batteria stessa;
❒collegare il cavo positivo (+)
dell’apparecchio di ricarica al polo
positivo di batteria E ed il cavo
negativo (–) al morsetto del sensore
D come da figura;
❒accendere l’apparecchio di ricarica.
Terminata la ricarica, spegnere
l’apparecchio;
❒dopo aver scollegato l’apparecchio di
ricarica, ricollegare il connettore A al
sensore C come da figura.
182A0K0530
208
IN EMERGENZA

AVVERTENZA Per versioni dotate di
minigonne prestare particolare
attenzione nel posizionamento del
braccio del sollevatore.

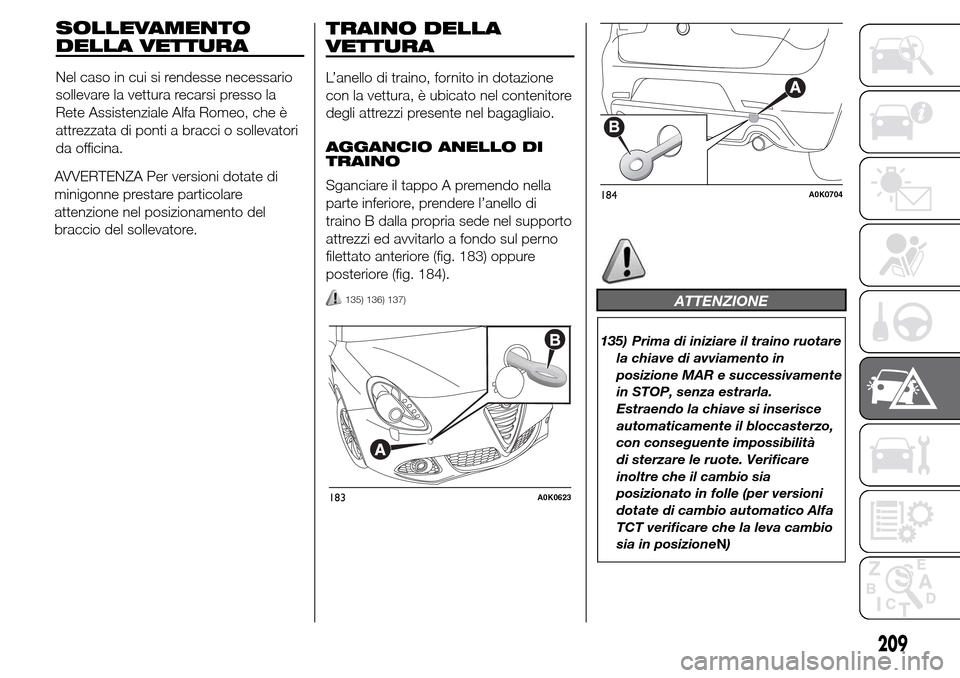

TRAINO DELLA
VETTURA
L’anello di traino, fornito in dotazione
con la vettura, è ubicato nel contenitore
degli attrezzi presente nel bagagliaio.
AGGANCIO ANELLO DI
TRAINO
Sganciare il tappo A premendo nella
parte inferiore, prendere l’anello di
traino B dalla propria sede nel supporto
attrezzi ed avvitarlo a fondo sul perno
filettato anteriore (fig. 183) oppure
posteriore (fig. 184).
135) 136) 137)ATTENZIONE
135) Prima di iniziare il traino ruotare
la chiave di avviamento in
posizione MAR e successivamente
in STOP, senza estrarla.
Estraendo la chiave si inserisce
automaticamente il bloccasterzo,
con conseguente impossibilità
di sterzare le ruote. Verificare
inoltre che il cambio sia
posizionato in folle (per versioni
dotate di cambio automatico Alfa
TCT verificare che la leva cambio
sia in posizioneN)
183A0K0623
184A0K0704
209
SOLLEVAMENTO
DELLA VETTURA
Nel caso in cui si rendesse necessario
sollevare la vettura recarsi presso la
Rete Assistenziale Alfa Romeo, che è
attrezzata di ponti a bracci o sollevatori
da officina.

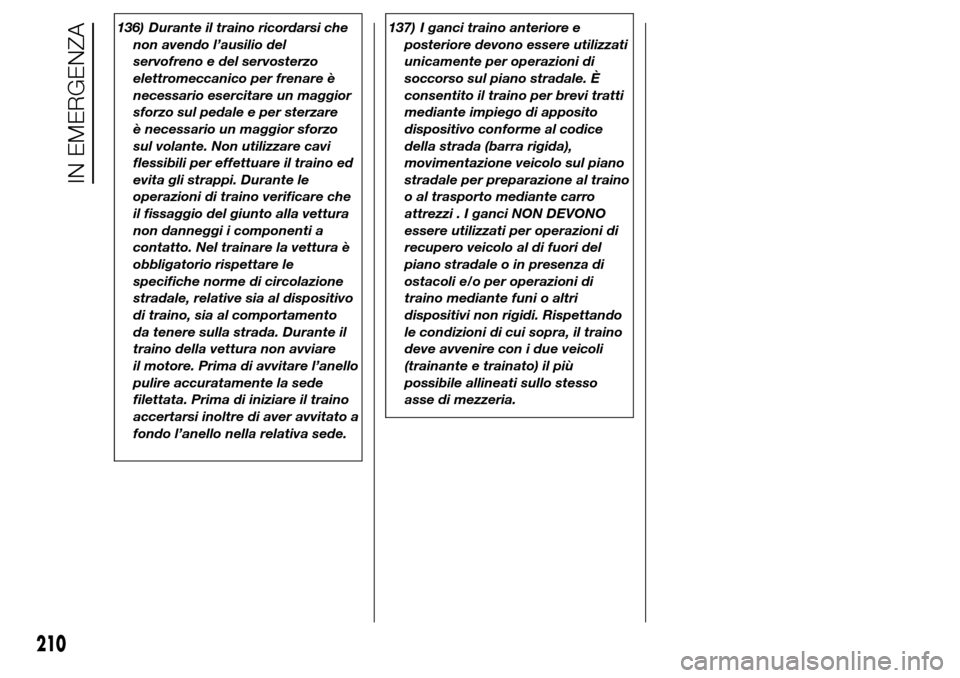

136) Durante il traino ricordarsi che
non avendo l’ausilio del
servofreno e del servosterzo
elettromeccanico per frenare è
necessario esercitare un maggior
sforzo sul pedale e per sterzare
è necessario un maggior sforzo
sul volante. Non utilizzare cavi
flessibili per effettuare il traino ed
evita gli strappi. Durante le
operazioni di traino verificare che
il fissaggio del giunto alla vettura
non danneggi i componenti a
contatto. Nel trainare la vettura è
obbligatorio rispettare le
specifiche norme di circolazione
stradale, relative sia al dispositivo
di traino, sia al comportamento
da tenere sulla strada. Durante il
traino della vettura non avviare
il motore. Prima di avvitare l’anello
pulire accuratamente la sede
filettata. Prima di iniziare il traino
accertarsi inoltre di aver avvitato a
fondo l’anello nella relativa sede.137) I ganci traino anteriore e
posteriore devono essere utilizzati
unicamente per operazioni di
soccorso sul piano stradale. È
consentito il traino per brevi tratti
mediante impiego di apposito
dispositivo conforme al codice
della strada (barra rigida),
movimentazione veicolo sul piano
stradale per preparazione al traino
o al trasporto mediante carro
attrezzi . I ganci NON DEVONO
essere utilizzati per operazioni di
recupero veicolo al di fuori del
piano stradale o in presenza di
ostacoli e/o per operazioni di
traino mediante funi o altri
dispositivi non rigidi. Rispettando
le condizioni di cui sopra, il traino
deve avvenire con i due veicoli
(trainante e trainato) il più
possibile allineati sullo stesso
asse di mezzeria.
210
IN EMERGENZA

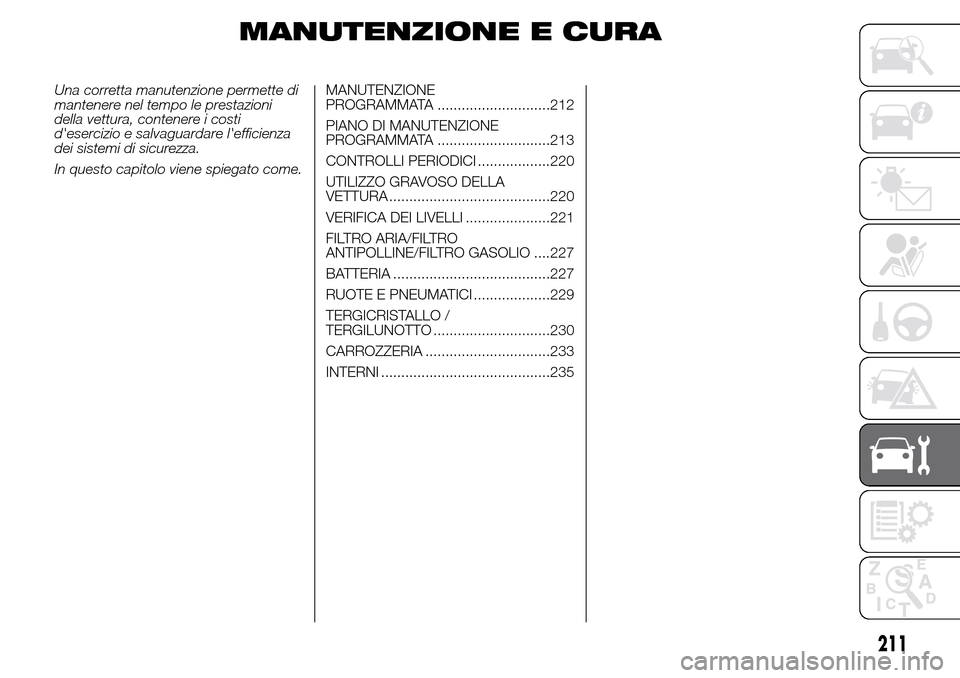

MANUTENZIONE E CURA
Una corretta manutenzione permette di
mantenere nel tempo le prestazioni
della vettura, contenere i costi
d'esercizio e salvaguardare l'efficienza
dei sistemi di sicurezza.
In questo capitolo viene spiegato come.MANUTENZIONE
PROGRAMMATA ............................212
PIANO DI MANUTENZIONE
PROGRAMMATA ............................213
CONTROLLI PERIODICI ..................220
UTILIZZO GRAVOSO DELLA
VETTURA ........................................220
VERIFICA DEI LIVELLI .....................221
FILTRO ARIA/FILTRO
ANTIPOLLINE/FILTRO GASOLIO ....227
BATTERIA .......................................227
RUOTE E PNEUMATICI ...................229
TERGICRISTALLO /
TERGILUNOTTO .............................230
CARROZZERIA ...............................233
INTERNI ..........................................235
211

MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è
determinante per garantire alla vettura
una lunga vita in condizioni ottimali.
Per questo Alfa Romeo ha predisposto
una serie di controlli e di interventi di
manutenzione a cadenze chilometriche
e, per versioni/mercati dove previsto,
temporali prestabilite, come descritto
nel Piano di Manutenzione
Programmata.
Indipendentemente da quanto sopra
descritto è comunque sempre
necessario fare attenzione a quanto
riportato sul Piano Manutenzione
Programmata (ad es. verificare
periodicamente il livello dei liquidi, la
pressione degli pneumatici, ecc...).Il servizio di Manutenzione
Programmata viene effettuato dalla
Rete Assistenziale Alfa Romeo a tempi
oppure chilometri/miglia prefissati.
Se durante l’effettuazione di ciascun
intervento, oltre alle operazioni previste,
si dovesse presentare la necessità di
ulteriori sostituzioni o riparazioni, queste
potranno venire eseguite solo con il
Suo esplicito accordo. Utilizzando
frequentemente la vettura per il traino di
rimorchi, ridurre l’intervallo tra una
manutenzione programmata e l’altra.
AVVERTENZE
I tagliandi di Manutenzione
Programmata sono prescritti dal
Costruttore. La mancata esecuzione
degli stessi può comportare la
decadenza della garanzia.Le consigliamo di segnalare alla Rete
Assistenziale Alfa Romeo eventuali
piccole anomalie di funzionamento,
senza attendere l'esecuzione del
successivo tagliando.
Per le versioni dotate di alimentazioni
e/o allestimenti specifici (ad es. GPL),
oltre a quanto prescritto nel Piano
di Manutenzione Programmata
seguente, fare riferimento alle
specifiche voci aggiuntive riportate nei
relativi supplementi dedicati.
212
