2016 Alfa Romeo Giulietta Manuale del proprietario (in Italian)

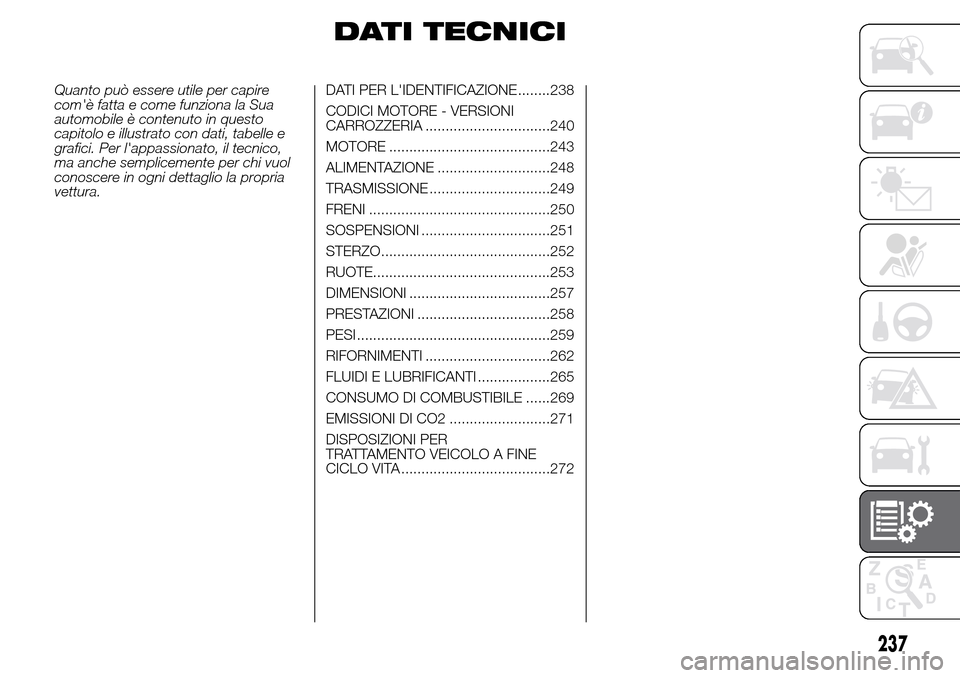

DATI TECNICI
Quanto può essere utile per capire
com'è fatta e come funziona la Sua
automobile è contenuto in questo
capitolo e illustrato con dati, tabelle e
grafici. Per l'appassionato, il tecnico,
ma anche semplicemente per chi vuol
conoscere in ogni dettaglio la propria
vettura.DATI PER L'IDENTIFICAZIONE ........238
CODICI MOTORE - VERSIONI
CARROZZERIA ...............................240
MOTORE ........................................243
ALIMENTAZIONE ............................248
TRASMISSIONE ..............................249
FRENI .............................................250
SOSPENSIONI ................................251
STERZO..........................................252
RUOTE............................................253
DIMENSIONI ...................................257
PRESTAZIONI .................................258
PESI ................................................259
RIFORNIMENTI ...............................262
FLUIDI E LUBRIFICANTI ..................265
CONSUMO DI COMBUSTIBILE ......269
EMISSIONI DI CO2 .........................271
DISPOSIZIONI PER
TRATTAMENTO VEICOLO A FINE
CICLO VITA .....................................272
237

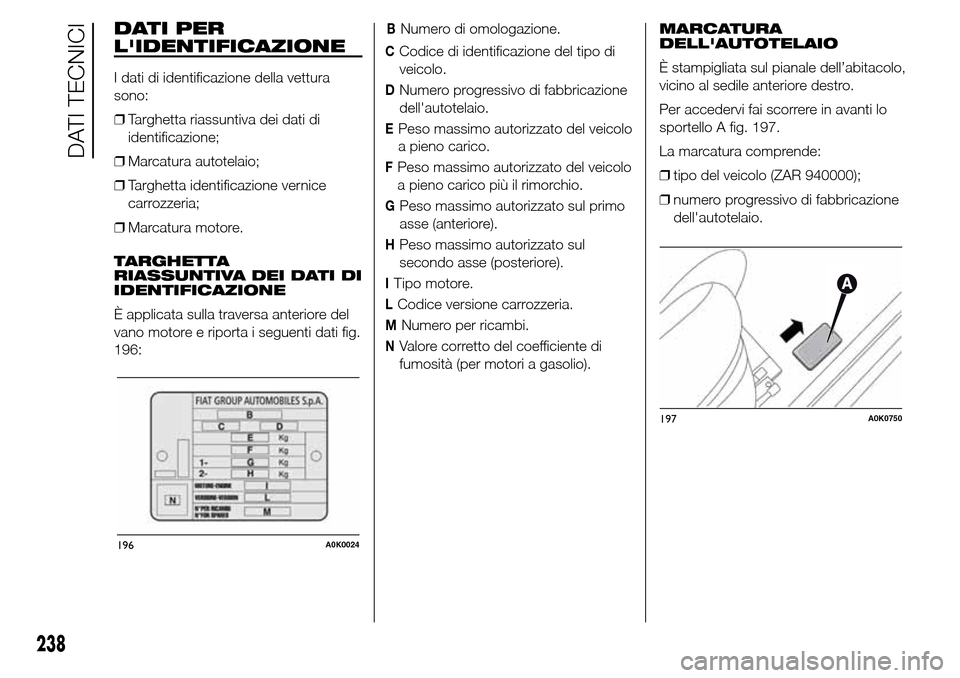

DATI PER
L'IDENTIFICAZIONE
I dati di identificazione della vettura
sono:
❒Targhetta riassuntiva dei dati di
identificazione;
❒Marcatura autotelaio;
❒Targhetta identificazione vernice
carrozzeria;
❒Marcatura motore.
TARGHETTA
RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
È applicata sulla traversa anteriore del
vano motore e riporta i seguenti dati fig.
196:
BNumero di omologazione.
CCodice di identificazione del tipo di
veicolo.
DNumero progressivo di fabbricazione
dell'autotelaio.
EPeso massimo autorizzato del veicolo
a pieno carico.
FPeso massimo autorizzato del veicolo
a pieno carico più il rimorchio.
GPeso massimo autorizzato sul primo
asse (anteriore).
HPeso massimo autorizzato sul
secondo asse (posteriore).
ITipo motore.
LCodice versione carrozzeria.
MNumero per ricambi.
NValore corretto del coefficiente di
fumosità (per motori a gasolio).MARCATURA
DELL'AUTOTELAIO
È stampigliata sul pianale dell’abitacolo,
vicino al sedile anteriore destro.
Per accedervi fai scorrere in avanti lo
sportello A fig. 197.
La marcatura comprende:
❒tipo del veicolo (ZAR 940000);
❒numero progressivo di fabbricazione
dell'autotelaio.
196A0K0024
197A0K0750
238
DATI TECNICI

MARCATURA DEL
MOTORE
È stampigliata sul blocco cilindri e
riporta il tipo e il numero progressivo di
fabbricazione.
239

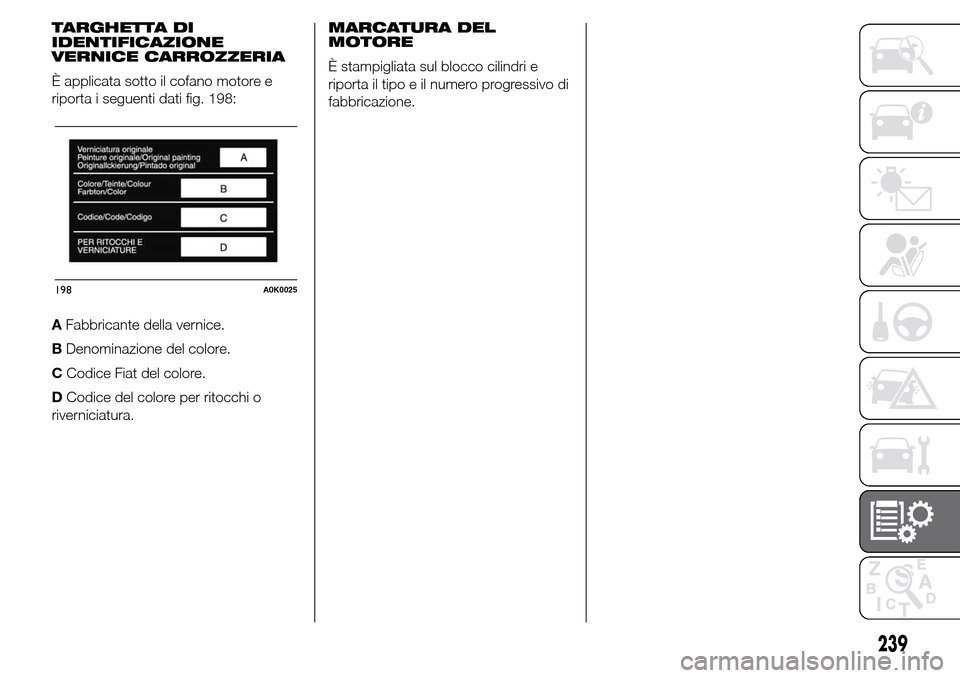

TARGHETTA DI
IDENTIFICAZIONE
VERNICE CARROZZERIA
È applicata sotto il cofano motore e
riporta i seguenti dati fig. 198:
AFabbricante della vernice.
BDenominazione del colore.
CCodice Fiat del colore.
DCodice del colore per ritocchi o
riverniciatura.
198A0K0025

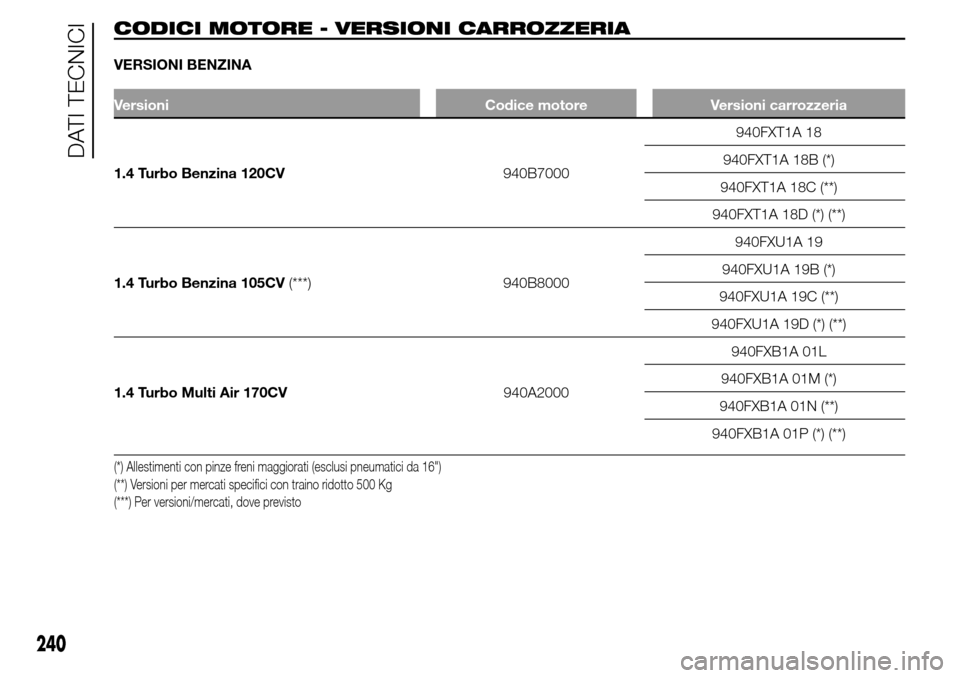

CODICI MOTORE - VERSIONI CARROZZERIA
VERSIONI BENZINA
Versioni Codice motore Versioni carrozzeria
1.4 Turbo Benzina 120CV940B7000940FXT1A 18
940FXT1A 18B (*)
940FXT1A 18C (**)
940FXT1A 18D (*) (**)
1.4 Turbo Benzina 105CV(***) 940B8000940FXU1A 19
940FXU1A 19B (*)
940FXU1A 19C (**)
940FXU1A 19D (*) (**)
1.4 Turbo Multi Air 170CV940A2000940FXB1A 01L
940FXB1A 01M (*)
940FXB1A 01N (**)
940FXB1A 01P (*) (**)
(*) Allestimenti con pinze freni maggiorati (esclusi pneumatici da 16")
(**) Versioni per mercati specifici con traino ridotto 500 Kg
(***) Per versioni/mercati, dove previsto
240
DATI TECNICI

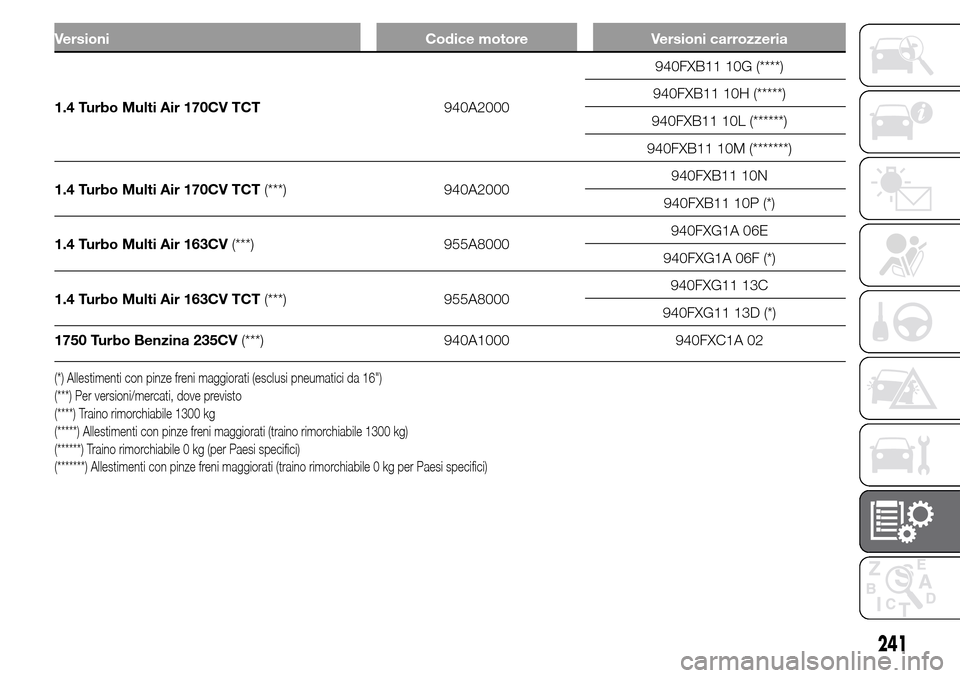

Versioni Codice motore Versioni carrozzeria
1.4 Turbo Multi Air 170CV TCT940A2000940FXB11 10G (****)
940FXB11 10H (*****)
940FXB11 10L (******)
940FXB11 10M (*******)
1.4 Turbo Multi Air 170CV TCT(***) 940A2000940FXB11 10N
940FXB11 10P (*)
1.4 Turbo Multi Air 163CV(***) 955A8000940FXG1A 06E
940FXG1A 06F (*)
1.4 Turbo Multi Air 163CV TCT(***) 955A8000940FXG11 13C
940FXG11 13D (*)
1750 Turbo Benzina 235CV(***) 940A1000 940FXC1A 02
(****) Traino rimorchiabile 1300 kg
(*****) Allestimenti con pinze freni maggiorati (traino rimorchiabile 1300 kg)
(******) Traino rimorchiabile 0 kg (per Paesi specifici)
(*******) Allestimenti con pinze freni maggiorati (traino rimorchiabile 0 kg per Paesi specifici) (***) Per versioni/mercati, dove previsto (*) Allestimenti con pinze freni maggiorati (esclusi pneumatici da 16")
241

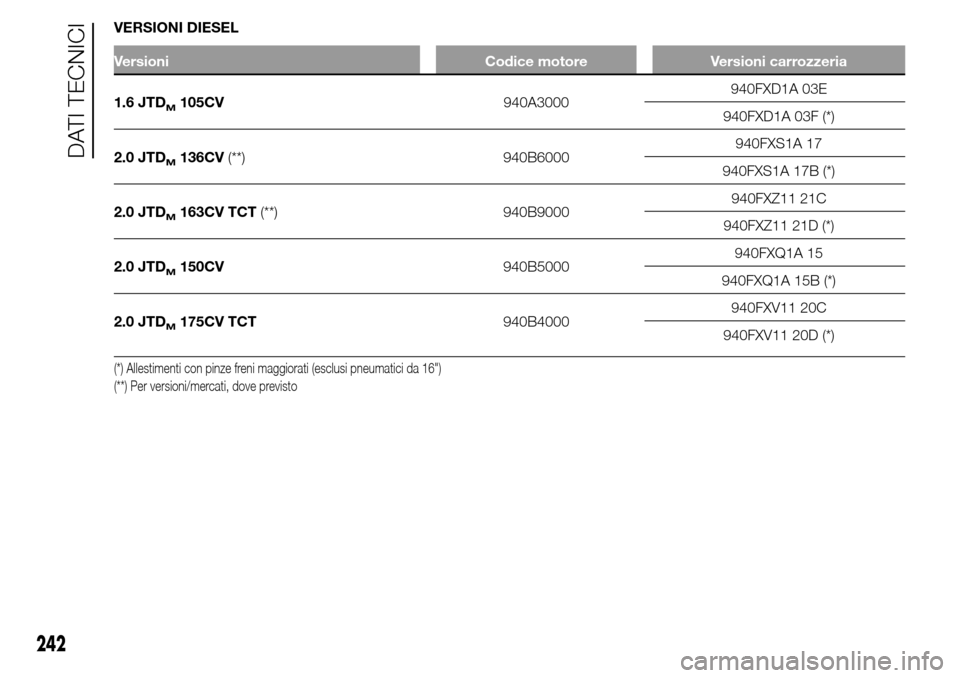

VERSIONI DIESEL
Versioni Codice motore Versioni carrozzeria
1.6 JTDM105CV940A3000940FXD1A 03E
940FXD1A 03F (*)
2.0 JTD
M136CV(**) 940B6000940FXS1A 17
940FXS1A 17B (*)
2.0 JTD
M163CV TCT(**) 940B9000940FXZ11 21C
940FXZ11 21D (*)
2.0 JTD
M150CV940B5000940FXQ1A 15
940FXQ1A 15B (*)
2.0 JTD
M175CV TCT940B4000940FXV11 20C
940FXV11 20D (*)
(*) Allestimenti con pinze freni maggiorati (esclusi pneumatici da 16")
(**) Per versioni/mercati, dove previsto
242
DATI TECNICI

MOTORE
GENERALITÀ
1.4 Turbo Benzina 105CV (*)1.4 Turbo Benzina 120CV
Codice tipo 940B8000 940B7000
Ciclo Otto Otto
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 72,0 x 84,0 72,0 x 84,0
Cilindrata totale (cm³) 1368 1368
Rapporto di compressione 9,8 9,8
Potenza massima (CEE) (kW) 77 88
Potenza massima (CEE) (CV) 105 120
regime corrispondente (giri/min) 5000 5000
Coppia massima (CEE) (Nm) 215 215
Coppia massima (CEE) (kgm) 22 22
regime corrispondente (giri/min) 2500 2500
Candele di accensione NGK IKR9J8 NGK IKR9J8
CombustibileBenzina verde senza piombo 95
R.O.N. (Specifica EN228)Benzina verde senza piombo 95
R.O.N. (Specifica EN228)
(*) Per versioni/mercati, dove previsto
243

GENERALITÀ
1.4 Turbo Multi Air 163CV (*)1.4 Turbo Multi Air 170CV
Codice tipo 955A8000 940A2000
Ciclo Otto Otto
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 72,0 x 84,0 72,0 x 84,0
Cilindrata totale (cm³) 1368 1368
Rapporto di compressione 10 10
Potenza massima (CEE) (kW) 120 125
Potenza massima (CEE) (CV) 163 170
regime corrispondente (giri/min) 5500 5500
NATURAL DYNAMIC NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 230 250 230 250
Coppia massima (CEE) (kgm) 23,4 25,4 23,4 25,4
regime corrispondente (giri/min) 2250 2500 2250 2500
Candele di accensione NGK IKR9J8 NGK IKR9J8
CombustibileBenzina verde senza piombo 95
R.O.N. oppure 98 R.O.N.(Specifica
EN228)Benzina verde senza piombo 95
R.O.N. oppure 98 R.O.N.(Specifica
EN228)
(*) Per versioni/mercati, dove previsto
244
