AVISO
10) As regulações apenas devem ser
realizadas com o veículo
estacionado e o motor desligado.
11) É taxativamente proibida
qualquer intervenção em
pós-venda, com consequentes
danos na direção ou na coluna de
direção (por ex. montagem de
sistema anti-furto), que poderiam
causar, além da diminuição do
desempenho do sistema e da
garantia, graves problemas de
segurança, bem como a não
conformidade de homologação do
veículo.
ESPELHOS
RETROVISORES
ESPELHO INTERNO
O espelho retrovisor interno prevê duas
posições diferentes: normal ou
anti-encadeamento.
Regulação
A regulação do espelho deve ser
efectuada a partir da posição normal,
com a alavanca A fig. 19 para o
pára-brisas (utilização diurna).
Para evitar encadeamentos por parte
dos veículos que o precedem, é
possível colocar o espelho na posição
anti-encadeamento deslocando a
alavanca A para a parte posterior do
veículo.Espelho interno
electrocrómico
(para versões/mercados, onde previsto)
O espelho retrovisor electrocrómico
fig. 20 está equipado com um
dispositivo de regulação que evita
automaticamente o encadeamento por
parte dos veículos que o precedem.
Esta função encontra-se predefinida.
Ao engatar a marcha-atrás, o espelho
assume sempre a coloração para
utilização diurna.
Ao engatar a marcha-atrás, o espelho
assume sempre a coloração para
utilização diurna.
19A0K0549
20A0K0550
21

ESPELHOS EXTERNOS
Regulação eléctrica
A regulação/recolha dos espelhos só é
permitida com a chave de arranque
na posição MAR.
Seleccionar o espelho desejado através
do dispositivo A fig. 21
12):
❒dispositivo na posição 1: selecção do
espelho esquerdo;
❒dispositivo na posição 2: selecção do
espelho direito.
Para orientar o espelho seleccionado,
premir o botão B nas quatro direcções
indicadas pelas setas.
ATENÇÃO Terminada a regulação,
rodar o dispositivo A para a posição 0
para evitar deslocações acidentais.Dobragem eléctrica do
espelho
(para versões/mercados, onde previsto)
Para recolher os espelhos, premir o
botão C fig. 21. Prima novamente
o botão para repor os espelhos na
posição de marcha.
Rebatimento manual do
espelho
Caso seja necessário, recolher os
espelhos deslocando-os da posição 1
para a posição 2 fig. 22.
ATENÇÃO Durante a marcha os
espelhos devem sempre estar na
posição 1.
AVISO
12) O espelho retrovisor externo do
lado do condutor, sendo curvo,
altera ligeiramente a percepção
da distância.
21A0K0551
22A0K0552
22
CONHECIMENTO DO VEÍCULO

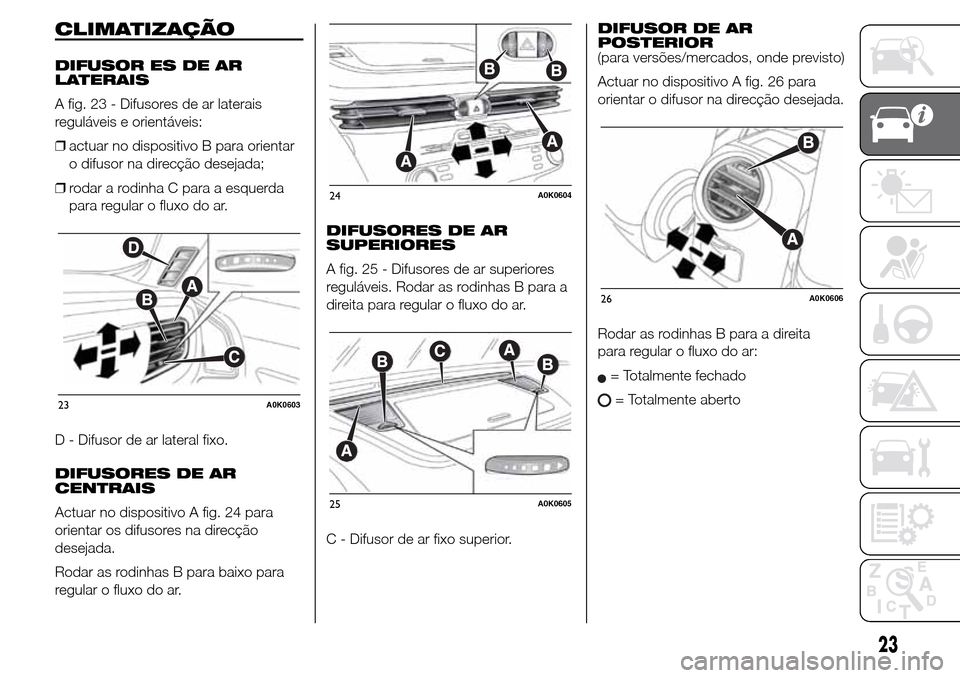

CLIMATIZAÇÃO
DIFUSOR ES DE AR
LATERAIS
A fig. 23 - Difusores de ar laterais
reguláveis e orientáveis:
❒actuar no dispositivo B para orientar
o difusor na direcção desejada;
❒rodar a rodinha C para a esquerda
para regular o fluxo do ar.
D - Difusor de ar lateral fixo.
DIFUSORES DE AR
CENTRAIS
Actuar no dispositivo A fig. 24 para
orientar os difusores na direcção
desejada.
Rodar as rodinhas B para baixo para
regular o fluxo do ar.DIFUSORES DE AR
SUPERIORES
A fig. 25 - Difusores de ar superiores
reguláveis. Rodar as rodinhas B para a
direita para regular o fluxo do ar.
C - Difusor de ar fixo superior.DIFUSOR DE AR
POSTERIOR
(para versões/mercados, onde previsto)
Actuar no dispositivo A fig. 26 para
orientar o difusor na direcção desejada.
Rodar as rodinhas B para a direita
para regular o fluxo do ar:
= Totalmente fechado
= Totalmente aberto23A0K0603
24A0K0604
25A0K0605
26A0K0606
23

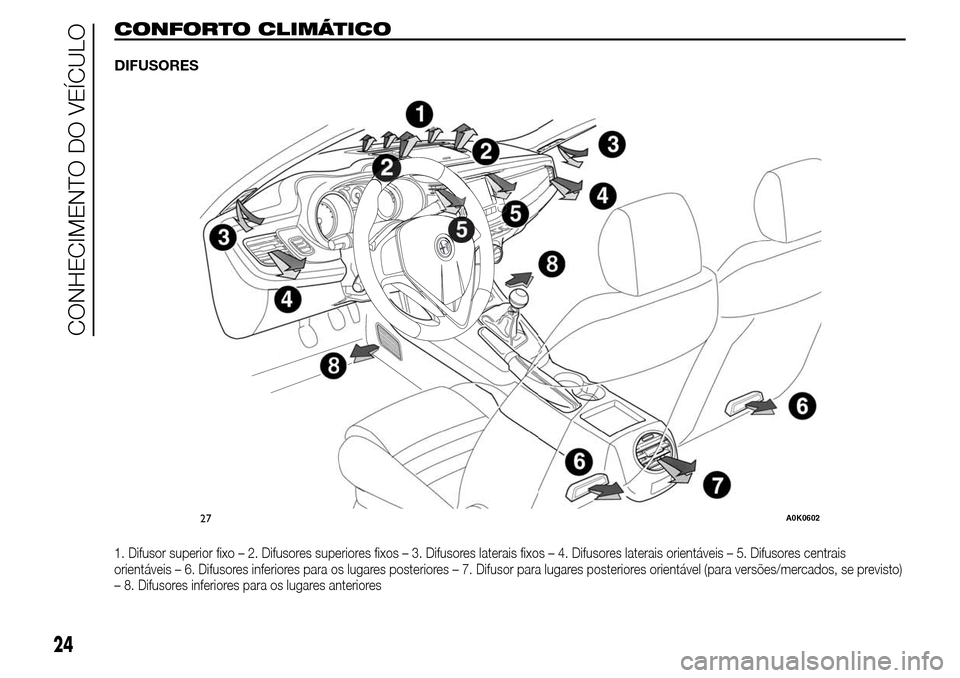

CONFORTO CLIMÁTICO
DIFUSORES
1. Difusor superior fixo – 2. Difusores superiores fixos – 3. Difusores laterais fixos – 4. Difusores laterais orientáveis – 5. Difusores centrais
orientáveis – 6. Difusores inferiores para os lugares posteriores – 7. Difusor para lugares posteriores orientável (para versões/mercados, se previsto)
– 8. Difusores inferiores para os lugares anteriores
27A0K0602
24
CONHECIMENTO DO VEÍCULO

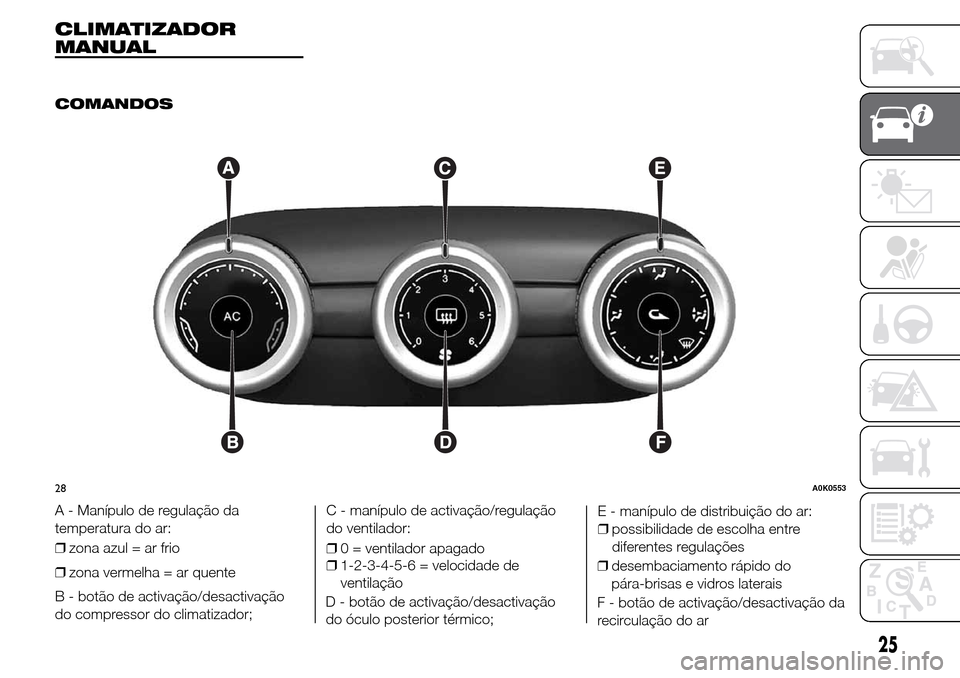

CLIMATIZADOR
MANUAL
.
COMANDOS
A - Manípulo de regulação da
temperatura do ar:
❒zona azul = ar frio
❒zona vermelha = ar quente
B - botão de activação/desactivação
do compressor do climatizador;C - manípulo de activação/regulação
do ventilador:
❒0 = ventilador apagado
❒1-2-3-4-5-6 = velocidade de
ventilação
D - botão de activação/desactivação
do óculo posterior térmico;E - manípulo de distribuição do ar:
❒possibilidade de escolha entre
diferentes regulações
28A0K0553
25
❒desembaciamento rápido do
pára-brisas e vidros laterais
F - botão de activação/desactivação da
recirculação do ar

CLIMATIZAÇÃO
(arrefecimento)
Para obter o arrefecimento, proceder
do seguinte modo:
❒rodar o selector A no sector azul;
❒activar a recirculação do ar interno
carregando no botão F (LED circular
à volta do botão aceso);
❒rodar o selector E para
;
❒premir o botão B para accionar o
climatizador e rodar o selector C pelo
menos para 1 (1
avelocidade); para
arrefecer mais rapidamente, rodar
o selector C para 6 (velocidade
máxima do ventilador).
Regulação do
arrefecimento
Proceder do seguinte modo:
❒rodar o selector A para a direita para
aumentar a temperatura;
❒premir o botão F para desactivar a
recirculação do ar interno (LED
circular à volta do botão apagado);
❒rodar o selector C para diminuir
a velocidade do ventilador.AQUECIMENTO DO
HABITÁCULO
Para obter um aquecimento rápido,
proceder do seguinte modo:
❒rodar o selector A para o sector
vermelho;
❒premir o botão F para activar a
recirculação do ar interno;
❒rodar o selector E para
;
❒rodar o selector C para 6 (velocidade
máxima do ventilador).
Em seguida, utilizar os comandos para
manter as condições de conforto
desejadas e premir o botão F para
desactivar a recirculação do ar interno
(LED circular à volta do botão apagado)
para prevenir fenómenos de
embaciamento.
ATENÇÃO Com o motor frio são
necessários alguns minutos antes de
obter um aquecimento rápido.DESEMBACIAMENTO/
DESCONGELAÇÃO
AUTOMÁTICA (função
MAX-DEF)
Esta função activa o
desembaciamento/descongelação
automática de: vidros anteriores
(pára-brisas e vidros laterais),
borrifadores aquecidos, espelhos
retrovisores exteriores aquecidos.
Para activar a função, posicionar o
manípulo E para o símbolo “Defrosting”
(descongelação) identificado pelo
símbolo
.
O climatizador manual colocar-se-á
automaticamente na seguinte
configuração:
❒o símbolo de descongelação
passará da cor vermelha para a
cor laranja (para indicar que a função
foi activada);
❒o óculo posterior térmico (e todos os
dispositivos de desembaciamento
presentes no veículo) serão
activados. O LED circular à volta do
botão
será aceso para indicar
que a função foi activada;
❒o fluxo do ar colocar-se-á na
velocidade máxima (6
a);
❒a recirculação, se estiver fechada,
será aberta (o LED circular à volta
do respectivo botão será apagado);
26
CONHECIMENTO DO VEÍCULO

❒a mistura do ar colocar-se-á em
"máximo quente";
❒o aquecedor adicional eléctrico (para
versões/mercados, onde previsto)
será activado;
❒o compressor será activado (o
respectivo LED circular acender-se-á
para indicar a activação da função
AC).
Anti-embaciamento dos
vidros
O climatizador é muito útil para prevenir
o embaciamento dos vidros em casos
de forte humidade.
Em casos de forte humidade externa
e/ou de chuva e/ou de fortes diferenças
de temperatura entre o interior e o
exterior do habitáculo, efectuar a
seguinte manobra de anti-
embaciamento dos vidros:
❒rodar o selector A para o sector
vermelho;
❒premir o botão F e desactivar a
recirculação do ar interno (LED
circular à volta do botão apagado);
❒rodar o manípulo E para
com
possibilidade de passagem para a
posição
(B) caso não se notem
sinais de embaciamento;❒rodar o selector C para a 2
a
velocidade.
DESEMBACIAMENTO/
DESCONGELAÇÃO DO
ÓCULO POSTERIOR
TÉRMICO
Premir o botão D (
) para activar/
desactivar a função. A função é
contudo desactivada automaticamente
após 20 minutos.
Para versões/mercados, onde previsto,
premindo o botão
activa-se
também o desembaciamento/
descongelação dos espelhos
retrovisores externos e dos borrifadores
aquecidos (para versões/mercados,
onde previsto).
ATENÇÃO Não aplicar autocolantes
nos filamentos eléctricos na parte
interna do óculo posterior térmico, para
evitar danificá-lo, prejudicando o seu
funcionamento.
RECIRCULAÇÃO DO AR
INTERIOR
Premir o botão F (
) de modo que
o LED à volta do botão se acenda. É
recomendável activar a recirculação de
ar interno durante paragens em filas
ou em túneis para evitar a entrada de
ar externo poluído.Evitar a utilização prolongada desta
função, especialmente quando se
encontrarem mais pessoas no veículo,
de modo a evitar a possibilidade de
embaciamento dos vidros.
ATENÇÃO A recirculação do ar interno
permite, com base no modo de
funcionamento seleccionado
("aquecimento" ou "arrefecimento"),
alcançar mais rapidamente as
condições desejadas. A activação da
recirculação do ar interno é
desaconselhada em caso de dias
chuvosos/frios para evitar a
possibilidade de embaciamento dos
vidros.
SELECÇÃO DA
DISTRIBUIÇÃO DO AR
Rodar o selector E para seleccionar
manualmente umas das 4 possíveis
distribuições de ar no habitáculo:
Fluxo de ar para os difusores do
pára-brisas e dos vidros laterais
anteriores para o
desembaciamento/descongelação
dos vidros.
Fluxo de ar para os difusores da
zona dos pés anteriores/
posteriores. Esta distribuição do ar
permite um rápido aquecimento
do habitáculo.
27

Repartição do fluxo de ar entre os
difusores anteriores/posteriores,
difusores centrais/laterais do
tablier, difusor posterior, difusores
para descongelação do pára-
brisas e vidros laterais anteriores.
Fluxo de ar para os difusores
centrais/laterais do tablier (corpo do
passageiro).
Estão também previstas mais 4
posições (consultar o esquema
seguinte fig. 29):
Posição A: Repartição do fluxo de
ar entre os difusores centrais/
laterais do tablier, difusor posterior
e difusores para descongelação/
desembaciamento do pára-brisas
e dos vidros laterais. Esta
distribuição do ar permite uma boa
ventilação do habitáculo, tendo
em conta o possível
embaciamento dos vidros.
Posição B: Repartição do fluxo de
ar entre os difusores da zona dos
pés e os difusores para
descongelação/desembaciamento
do pára-brisas e dos vidros laterais
anteriores. Esta distribuição do ar
permite um bom aquecimento
do habitáculo, tendo em conta o
possível embaciamento dos vidros.
Posição C:Repartição do fluxo de
ar entre os difusores da zona dos
pés (ar mais quente), difusores
centrais/laterais do tablier e difusor
posterior (ar mais frio).
Posição D: Activação do
desembaciamento/descongelação
automática (consultar as páginas
anteriores).START&STOP
Climatizador manual
Em caso de activação da função
Start&Stop (motor desligado quando a
velocidade do veículo é 0 km/h) o
sistema fica com o fluxo do ar
seleccionado pelo utilizador.
Nestas condições não é garantida a
refrigeração e o aquecimento do
habitáculo dado que o compressor
pára juntamente com a bomba do
líquido do motor.
Para privilegiar o funcionamento do
climatizador, é possível desactivar
a função Start&Stop premindo o
respectivo botão situado no painel de
instrumentos.
MANUTENÇÃO DO
SISTEMA
No Inverno, o sistema de climatização
deve funcionar pelo menos uma vez
por mês durante cerca de 10 minutos.
Antes do Verão, mandar verificar a
eficiência do sistema junto da Rede de
Assistência Alfa Romeo.
29A0K0554
28
CONHECIMENTO DO VEÍCULO
