❒nome, valor e unidade de medida
relativos à medida seleccionada
(ex. "Autonomia 1500 km") (C).
Decorridos alguns segundos, nome e
valor da medida seleccionada são
substituídos por um ícone fig. 104.
A seguir são indicados os ícones
relativos às várias medidas:
❒
"Autonomia";
❒
“Consumo médio A” (se estiver
activo o Trip A, ou “B” se estiver
activo o Trip B);
❒
“Distância A” (se
estiver activo o Trip A, ou “B” se
estiver activo o Trip B);
❒
"Consumo instantâneo";
❒
“Velocidade média A”
(se estiver activo o Trip A, ou “B” se
estiver activo o trip B);❒
“Tempo de viagem A” (se
estiver activo o Trip A, ou “B” se
estiver activo o trip B);
BOTÃO TRIP 0.00
O botão TRIP 0.00, situado na
alavanca direita fig. 105 permite, com a
chave de ignição na posição MAR,
aceder à visualização dos valores
anteriormente descritos, bem como
repô-los a zero para iniciar uma nova
missão:
❒pressão breve: visualizações das
várias medidas;
❒pressão longa: colocação a zero
(reset) das medidas e início de nova
viagem.Nova missão
Inicia a partir de quando é efectuada
uma reposição a zeros:
❒“manual” por parte do condutor,
através da pressão do respectivo
botão;
❒“automático” quando a "distância
percorrida" atinge o valor de 99999,9
km ou quando o "tempo de viagem"
atinge o valor de 999.59 (99 horas
e 59 minutos);
❒depois de cada desligação e
consequente nova ligação da bateria.
ATENÇÃO A operação de ajuste a zero
efectuada na presença das
visualizações do “Trip A” efectua o reset
só das grandezas relativas à própria
função.
ATENÇÃO A operação de ajuste a zero
efectuada na presença das
visualizações do “Trip B” efectua o
reset só das grandezas relativas à
própria função.
104A0K0007
105A0K0096
109

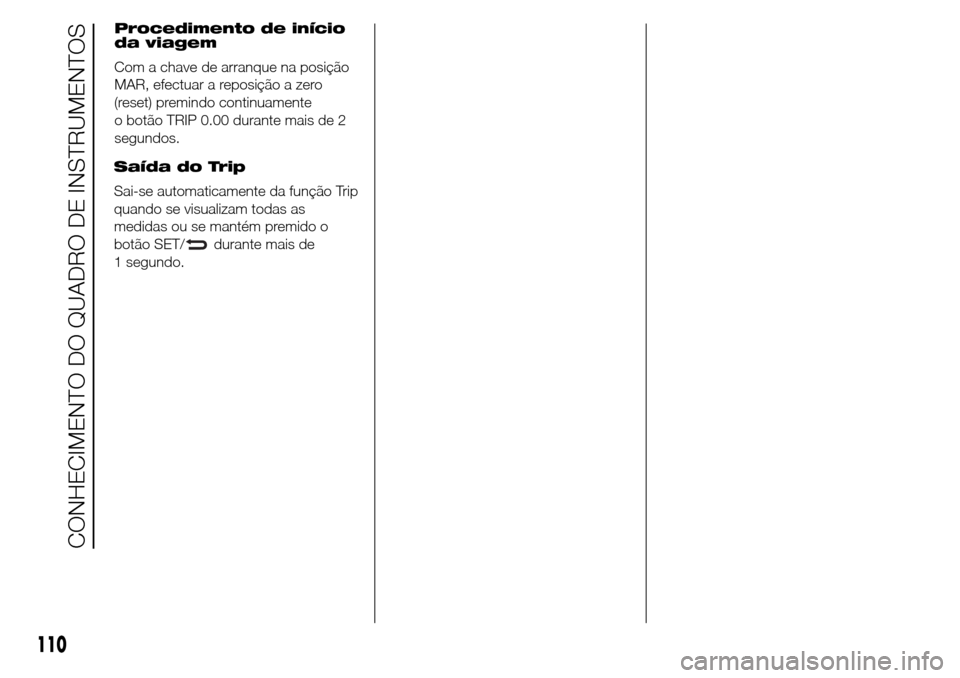

Procedimento de início
da viagem
Com a chave de arranque na posição
MAR, efectuar a reposição a zero
(reset) premindo continuamente
o botão TRIP 0.00 durante mais de 2
segundos.
Saída do Trip
Sai-se automaticamente da função Trip
quando se visualizam todas as
medidas ou se mantém premido o
botão SET/
durante mais de
1 segundo.
110
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

LUZES AVISADORAS E MENSAGENS
AVISO O acendimento da luz avisadora está associado a uma mensagem específica e/ou aviso acústico, onde o quadro de
bordo o permitir. Esses sinais são sintéticos e de aviso e não devem ser considerados completos e/ou alternativos em relação
ao indicado no presente Manual de Uso e Manutenção, o qual deve ser lido sempre com muita atenção. Em caso de
sinalização de avaria, consulte sempre o conteúdo indicado no presente capítulo.
AVISO As mensagens de avaria que aparecem no ecrã são subdivididas em duas categorias: anomalias graves e anomalias
menos graves. As anomalias graves visualizam um “ciclo” de mensagens repetido por um tempo prolongado. As anomalias
menos graves visualizam um "ciclo" de mensagens por um tempo mais limitado. É possível interromper o ciclo de visualização
de ambas as categorias. A luz avisadora no quadro de bordo permanece acesa enquanto não for eliminada a causa da avaria.
LUZES AVISADORAS NO QUADRO DE BORDO
Luzes avisadoras
no quadro de bordoO que significa O que fazer
vermelhaLÍQUIDO DOS TRAVÕES INSUFICIENTE /
TRAVÃO DE MÃO ENGATADO
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se mas deve apagar-se após
alguns segundos.
Líquido dos travões insuficiente
A luz avisadora (ou o símbolo no display) acende
quando o nível do líquido dos travões no
depósito desce abaixo do nível mínimo, devido a
uma possível perda de líquido pelo circuito.
O ecrã mostra a mensagem específica.Restabelecer o nível do liquido dos travões e, de
seguida, verificar se a luz avisadora se apaga.
Se a luz avisadora permanecer acesa, dirigir-se à
Rede de Assistência Alfa Romeo.
Travão de mão engatado
A luz avisadora (ou o símbolo no display)
acende-se com o travão de mão engatado. Se o
veículo estiver em movimento, também é emitido
um aviso acústico.Desengatar o travão de mão e, de seguida,
verificar se a luz avisadora se apaga.
Se a luz avisadora (ou o símbolo no display)
permanecer acesa, dirigir-se à Rede de
Assistência Alfa Romeo.
111

Luzes avisadoras
no quadro de bordoO que significa O que fazer
vermelha
amarelo âmbarAVARIA EBD
O acendimento simultâneo das luzes avisadoras
(vermelha) e(amarelo âmbar) com o
motor a trabalhar indica uma anomalia do
sistema EBD ou que o sistema não está
disponível. Neste caso, com travagens bruscas,
pode verificar-se um bloqueio precoce das rodas
posteriores, com possibilidade de guinada.
O ecrã mostra a mensagem específica.Conduzindo com extrema prudência, dirigir-se
imediatamente à Rede de Assistência Alfa Romeo
mais próxima para efetuar a verificação do
sistema.
vermelhaAVARIA AIR BAG
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se, mas deve apagar-se após
alguns segundos.
O acendimento da luz avisadora com luz fixa
indica uma anomalia no sistema de air bag.
O ecrã mostra a mensagem específica.
63) 64)
vermelhaCINTOS DE SEGURANÇA NÃO APERTADOS
(para versões/mercados, onde previsto)
A luz avisadora acende-se de modo fixo com o
veículo parado e o cinto de segurança lado do
condutor apertado.
A luz avisadora acende-se de forma intermitente,
juntamente a um avisador acústico (buzzer),
quando o veículo está em movimento e os cintos
de segurança dos lugares anteriores não estão
corretamente apertados.Para a desativação permanente do avisador
acústico (buzzer) do sistema S.B.R. (Seat Belt
Reminder), dirigir-se à Rede de Assistência Alfa
Romeo. É possível reativar o sistema através do
Menu de Configuração.
112
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luzes avisadoras
no quadro de bordoO que significa O que fazer
vermelhaAVARIA NO ALTERNADOR
Ao rodar a chave para a posição MAR a luz
avisadora acende-se, mas deve apagar-se
quando ligar o motor (com o motor ao ralenti é
admitido um breve atraso na desativação).Se a luz avisadora (ou o símbolo no ecrã)
permanecer acesa de forma fixa ou intermitente,
dirigir-se logo que possível à Rede de Assistência
Alfa Romeo.
AVISO
63) Se a luz avisadoranão se acender ao rodar a chave para a posição MAR ou se permanecer acesa durante a
marcha (acompanhada da mensagem visualizada no display), é possível que exista uma anomalia nos sistemas de
retenção; neste caso, os air bags ou os pré-tensores podem não se ativar em caso de acidente ou, num número de
casos mais limitado, ativar-se de modo errado. Antes de prosseguir, dirigir-se à Rede de Assistência Alfa Romeo para
o controlo imediato do sistema.
64) A avaria da luz avisadora
é assinalada pela intermitência, para além dos normais 4 segundos, da luz avisadora
(situada no painel sobre o espelho retrovisor interno). Além disso, o sistema dos air bags procede à desativação
automática do air bag do lado do passageiro. Nesse caso, a luz avisadora
poderá não assinalar eventuais
anomalias dos sistemas de retenção. Antes de prosseguir, dirigir-se à Rede de Assistência Alfa Romeo para o
controlo imediato do sistema.
113

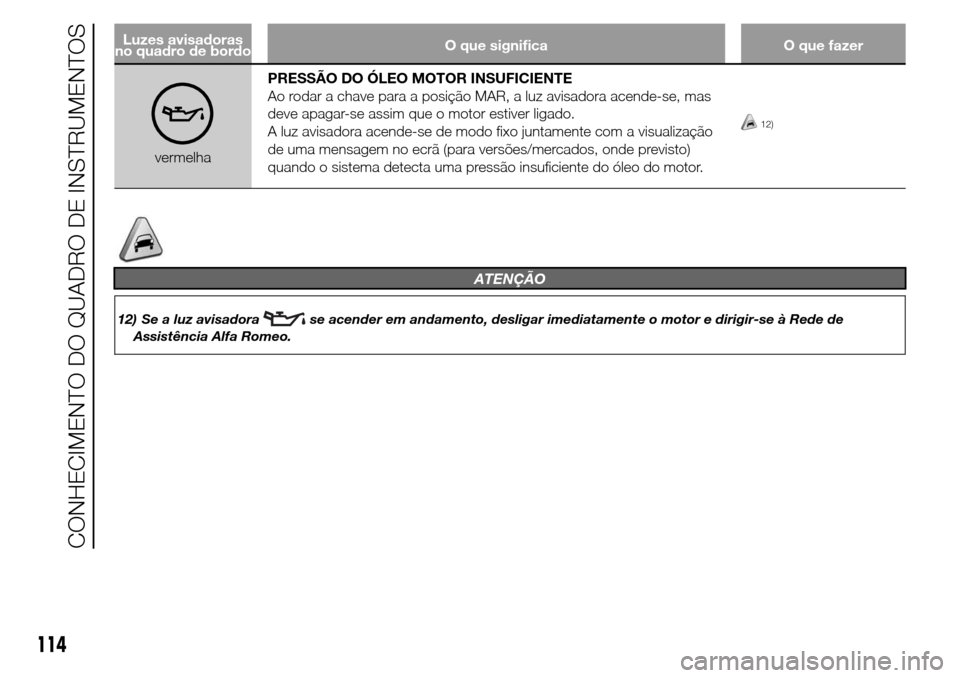

Luzes avisadoras
no quadro de bordoO que significa O que fazer
vermelhaPRESSÃO DO ÓLEO MOTOR INSUFICIENTE
Ao rodar a chave para a posição MAR, a luz avisadora acende-se, mas
deve apagar-se assim que o motor estiver ligado.
A luz avisadora acende-se de modo fixo juntamente com a visualização
de uma mensagem no ecrã (para versões/mercados, onde previsto)
quando o sistema detecta uma pressão insuficiente do óleo do motor.
12)
ATENÇÃO
12) Se a luz avisadorase acender em andamento, desligar imediatamente o motor e dirigir-se à Rede de
Assistência Alfa Romeo.
114
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luzes avisadoras
no quadro de bordoO que significa O que fazer
vermelhaÓLEO DO MOTOR DEGRADADO (para versões/mercados, onde
previsto)
A luz avisadora acende no modo intermitente e no display (para versões/
mercados, onde previsto) é visualizada uma mensagem específica.
Dependendo das versões, a luz avisadora pode piscar nas seguintes
modalidades:
- durante 1 minuto de duas em duas horas;
- durante ciclos de 3 minutos com intervalos de luz avisadora apagada
de 5 segundos até que o óleo seja substituído.
Após a primeira sinalização, a cada arranque do motor, a luz avisadora
continuará intermitente nos modos indicados anteriormente até o óleo
ser substituído. O display mostra (para versões/mercados, onde
previsto), para além da luz avisadora, uma mensagem específica. O
acendimento da luz avisadora no modo intermitente não deve ser
considerado um defeito, mas assinala que a utilização normal do veículo
levou à necessidade de substituir o óleo. A degradação do óleo do
motor é acelerada por:
- utilização prevalecente do veículo em cidade, o que torna mais
frequente o processo de regeneração do DPF;
- utilização do veículo em percursos breves, impedindo que o motor
atinja a temperatura de regime;
- interrupções repetidas do processo de regeneração assinaladas
através do acendimento da luz avisadora DPF.Dirigir-se logo que
possível à Rede de
Assistência Alfa Romeo.65) 66)
115

AVISO
65) A partir do momento em que se acende a luz avisadora, o óleo degradado do motor deve ser substituído logo que
possível e nunca além de 500 Km após o primeiro acendimento da luz avisadora. Não respeitar as informações acima
indicadas pode causar danos graves no motor e a anulação da garantia. Relembramos que o acendimento desta luz
avisadora não está relacionado com a quantidade de óleo presente no motor; portanto, em caso de acendimento
intermitente da mesma, o utilizador não deverá acrescentar mais óleo motor.
66) Se a luz avisadora piscar durante a marcha, dirigir-se à Rede de Assistência Alfa Romeo.
